卷積神經網絡CNN反向傳播原理 The principle of CNN backpropagation

一、鏈式法則Chain rule

開始推導反向傳播原理之前，先回顧一下偏導數（Partial Derivatives）的鏈式法則：【1】【2】【3】

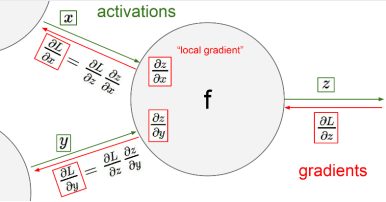

圖中，  L代表損失函數（Loss Function），對x的偏導數為：

二、反向傳播backpropagation公式推導 【4】【5】

1. 以如下卷積為例：

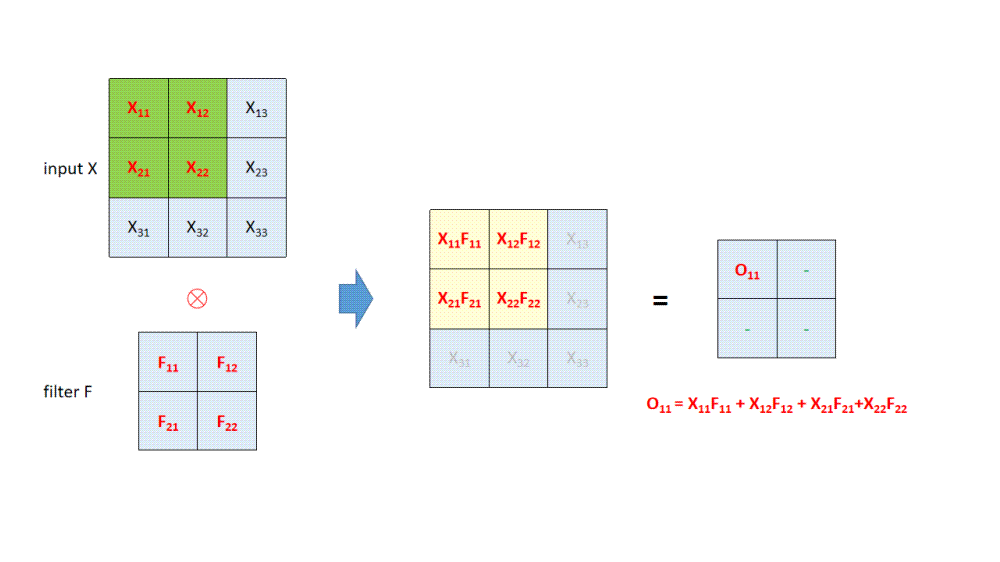

2. 卷積運算的動態圖：

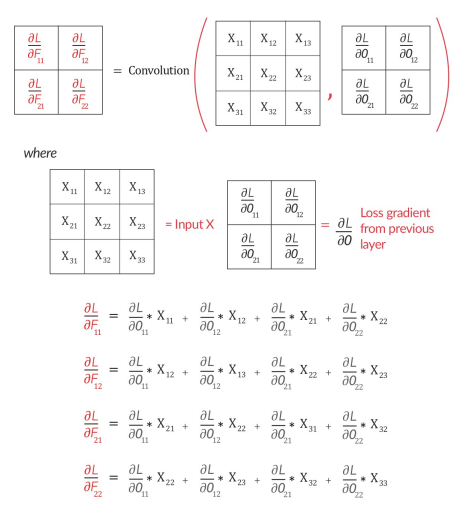

3. 對Filter F的鏈式求導公式如下：

4. 對Input X的鏈式求導公式如下：

用矩陣表示：

5. 總結鏈式求導公式如下：

三、Pooling的反向傳播 【6】

1. max pooling

max pooling在前向傳播中，把一個patch中最大的值傳遞給下一層，其他值會被舍棄掉。因此，在反向傳播中，就是將當前梯度直接傳遞給前一層的某個像素，而讓同一個patch中的其他像素值為0。

2. average pooling

在反向傳播中，就是把某個像素的值平均分成 n 份分配給上一層。
