西門子SINAMICS S120伺服驅動系統介紹

SINAMICS S120是集V/F、矢量控制及伺服控制于一體的驅動控制系統，可以控制普通的三相異步電動機，還能控制同步電機、扭矩電機及直線電機，屬于高性能驅動，是西門子SINAMICS M1級產品。

S120產品特點

“高度靈活”的模塊化設計

允許不同功率等級與控制性能的單元自由組合，所有系統組件之間都具有高度的兼容性，同時還可通過簡單并聯就可實現功率的增容。
“一網到底”的通訊技術

上位通訊支持標準的 PROFIBUS DP 現場總線或新一代高速工業以太網技術 PROFINET，可以方便地集成到工廠 IT 環境，傳動組件之間采用獨特的DRIVE-CLiQ通訊。
“一心多用”的多機控制技術

一個控制單元就可同時控制多達四臺逆變和一臺整流，所需數據都保存在控制單元中，在控制單元內就能建立軸間連接和控制，保證系統高效可靠運行。
智能化的驅動組件鏈路——DRIVE-CLiQ

DRIVE-CLIQ是西門子新一代驅動裝置之間的通訊電纜。
　　DRIVE-CLiQ是用于SINAMICS S120系列變頻器內部組件之間通訊專用的協議，它的工作原理與PROFINET有類似之處，使用的電纜與PROFINET網絡類似，但又有不同。
　　DRIVE-CLiQ通訊電纜有兩種：
　　1.不帶24VDC電源的電纜，比如用于CU與Line Module、Motor Module、SMC等之間
　　2.帶24VDC電源的電纜，比如用于SMC與編碼器之間數據交換，SMC需要為編碼器提供工作電源
　　DRIVE-CLiQ電纜的插頭看上去是RJ45的，但要注意它使用了POE技術。圖中的A、B即是供電用的。
　　POE (Power Over Ethernet)指的是在現有的以太網Cat.5布線基礎架構不作任何改動的情況下，在為一些基于IP的終端（如IP電話機、無線局域網接入點AP、網絡攝像機等）傳輸數據信號的同時，還能為此類設備提供直流供電的技術。POE技術能在確保現有結構化布線安全的同時保證現有網絡的正常運作，最大限度地降低成本
裝置并聯的“無環流設計”，裝置并聯增容時，只需滿足最短電機電纜的要求就可，而無需笨重而昂貴的平衡電抗或輸出電抗器
四象限運行的“IGBT智能整流”

裝機裝柜型

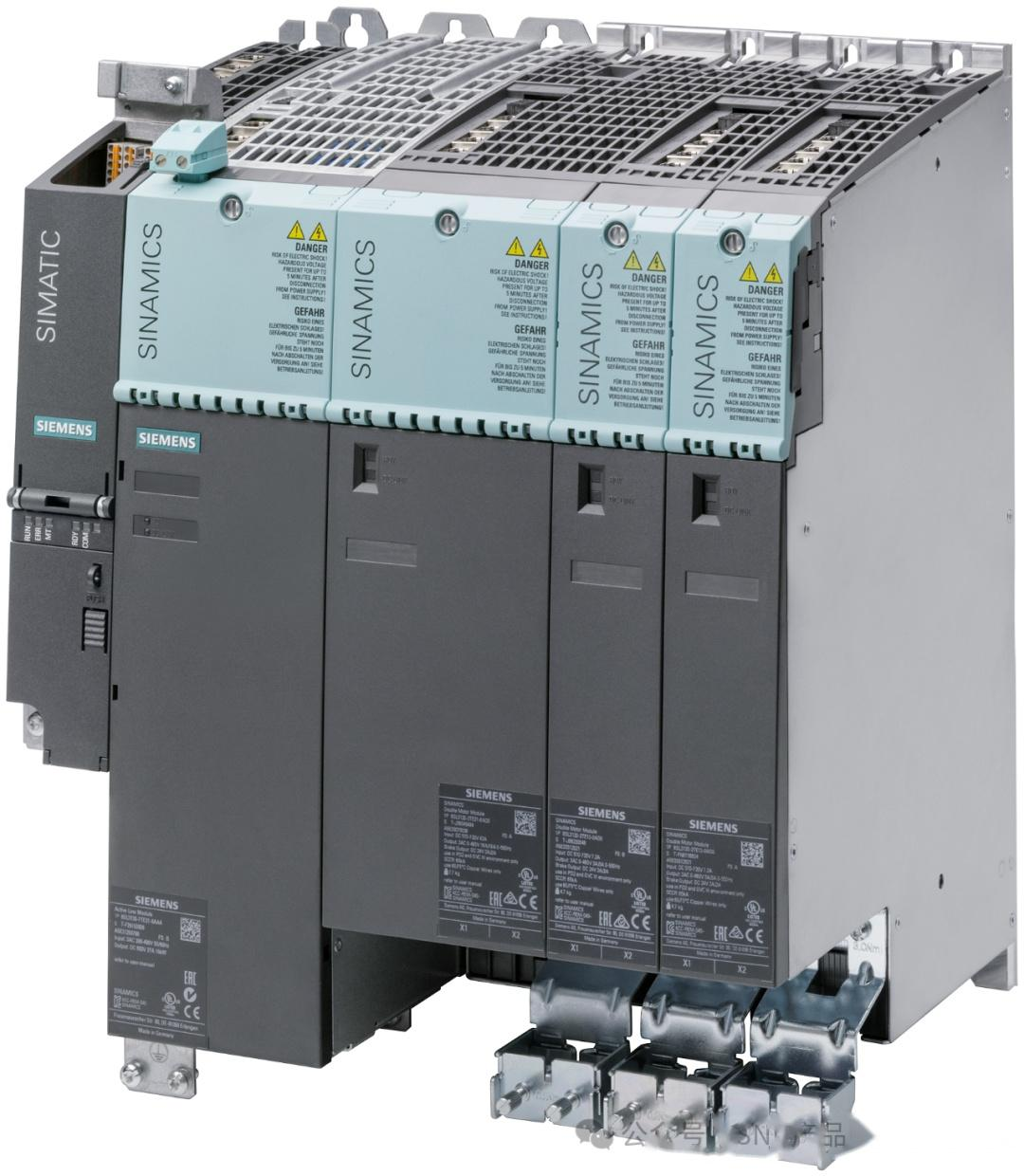

書本型

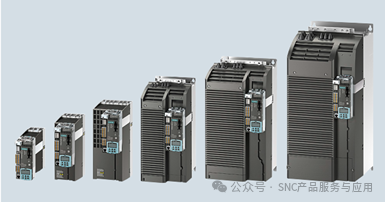

模塊型

S120書本型系統配置

S120書本型各模塊介紹

控制單元 CU320-2 用于執行一個或多個電機模塊、電源模塊的通信、開環和閉環控制功能。控制單元 CU320-2 主要設計用于多軸驅動。

Line Module （LM）整流模塊，電源模塊為直流母線提供直流電，SLM和ALM還可以將系統中的再生能量反饋給電網。

BLM – 基本型電源模塊
SLM – 非調節型電源模塊
ALM – 調節型電源模塊

SLM需配置相應的進線電抗器

ALM需配置相應的接口模塊

Line Module (MoMo)逆變模塊，電機模塊將直流電逆變?yōu)槿嚯姡峁┙o電機。

Single MoMo 單軸電機模塊

Double MoMo 雙軸電機模塊

要在掉電時（如緊急回退或1 類緊急停機）控制驅動停止運轉，或者要限制短暫制動時的直流母線電壓（例如，禁用了電源模塊的再生反饋功能時），必須使用制動模塊和配套的外部制動電阻。制動模塊含有功率電子器件和相應的控制回路。運行期間，直流母線電能會在外部制動電阻器中轉化為熱能損耗。制動模塊自動工作。
