向UVM-TLM通信發起決戰
前言
開頭想先說點體會，最早學習uvm時，TLM通信這一章，自己最開始并沒有很重視。到了親自搭驗證環境時才發現TLM至關重要，沒有TLM，產生的事務無法在各個驗證組件之間流通。這就好比人空有一副骨架，但沒有血液在流通。不掌握TLM機制，會導致很多代碼看不明白。
個人總結的TLM的難點如下：
- 端口類非常的多，且大量用到參數化的類這種寫法
- 組件之間的連接該用那個端口類比較模糊，沒有一個清晰的架構圖。
基于上述自己的短板，所以有了這篇文章，希望能對這部分有個全面的梳理和了解。
梳理的結果有三部分：
- 理論概念部分：port，export，imp的關系
- 淺析源代碼部分：TLM端口類的類庫地圖，并根據源代碼淺析他們之間的繼承關系
- 實戰部分：uvm驗證環境端口連接關系圖，這對于實際搭建uvm驗證環境端口類的選取非常有用
一、理論概念部分
1.1 uvm1.2中，TLM1.0和TLM2.0的關系？

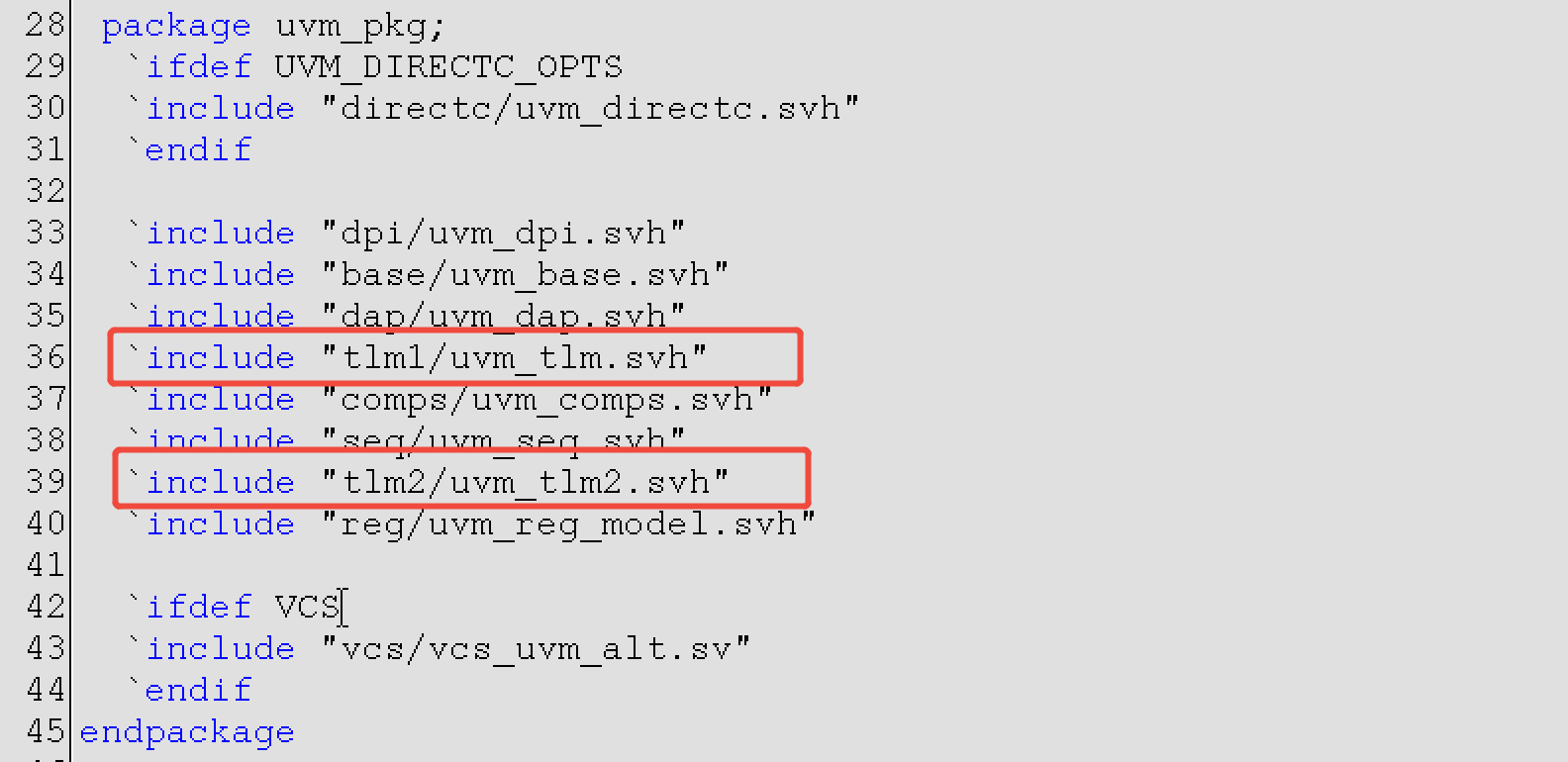

去看uvm_pkg.sv中的內容，會發現里面同時包括了tlm1和tlm2
去看tlm1和tlm2中的內容，發現tlm2并不是對tlm1中的類進行了完善和優化，tlm1中出現的類，在tlm2中沒有再出現，tlm2中定義了tlm1中完全沒有的全新的類。所以tlm2.0是完全的新的東西。
而對于uvm的初級使用，基本上只會涉及到tlm1.0的內容。tlm2.0是更高階的玩法。因此本篇只解析TLM1.0，僅TLM1.0就夠我喝一壺的了。
接口與方法差異：
- TLM 1.0 定義了諸如
put()、get()、peek()等基礎的傳輸方法，組件之間的通信基于這些簡單的方法實現。例如，一個發起方組件調用put()方法將事務發送給目標方組件。- TLM 2.0 引入了新的接口和方法，其通信機制更為復雜和精確。它有
nb_transport_fw()、nb_transport_bw()等方法，用于支持雙向通信和精確的時序建模。這些新的接口和方法與 TLM 1.0 的接口在功能和使用方式上有很大不同，不能直接相互調用。
時序建模方式差異：
- TLM 1.0 對時序的支持非常有限，通常不考慮事務傳輸?shù)木_時間，主要關注功能驗證。
- TLM 2.0 強調精確的時序建模，通過時間注解來描述事務的傳輸時間和延遲。這種差異使得 TLM 1.0 組件和 TLM 2.0 組件在處理時序時難以直接協同工作。
1.2 TLM1端口類型及端口方法
首先，端口是不能單獨存在的，它必須是被例化在某個component中。端口就相當于是component的門，而門不能是孤立的單獨存在。 要想使用TLM機制，就必須要在對應的組件中創建相應的端口，TLM的功能是通過端口來實現的。
component就像房子，而端口就是房子的門和窗戶。如果沒有端口，component之間就是孤立的

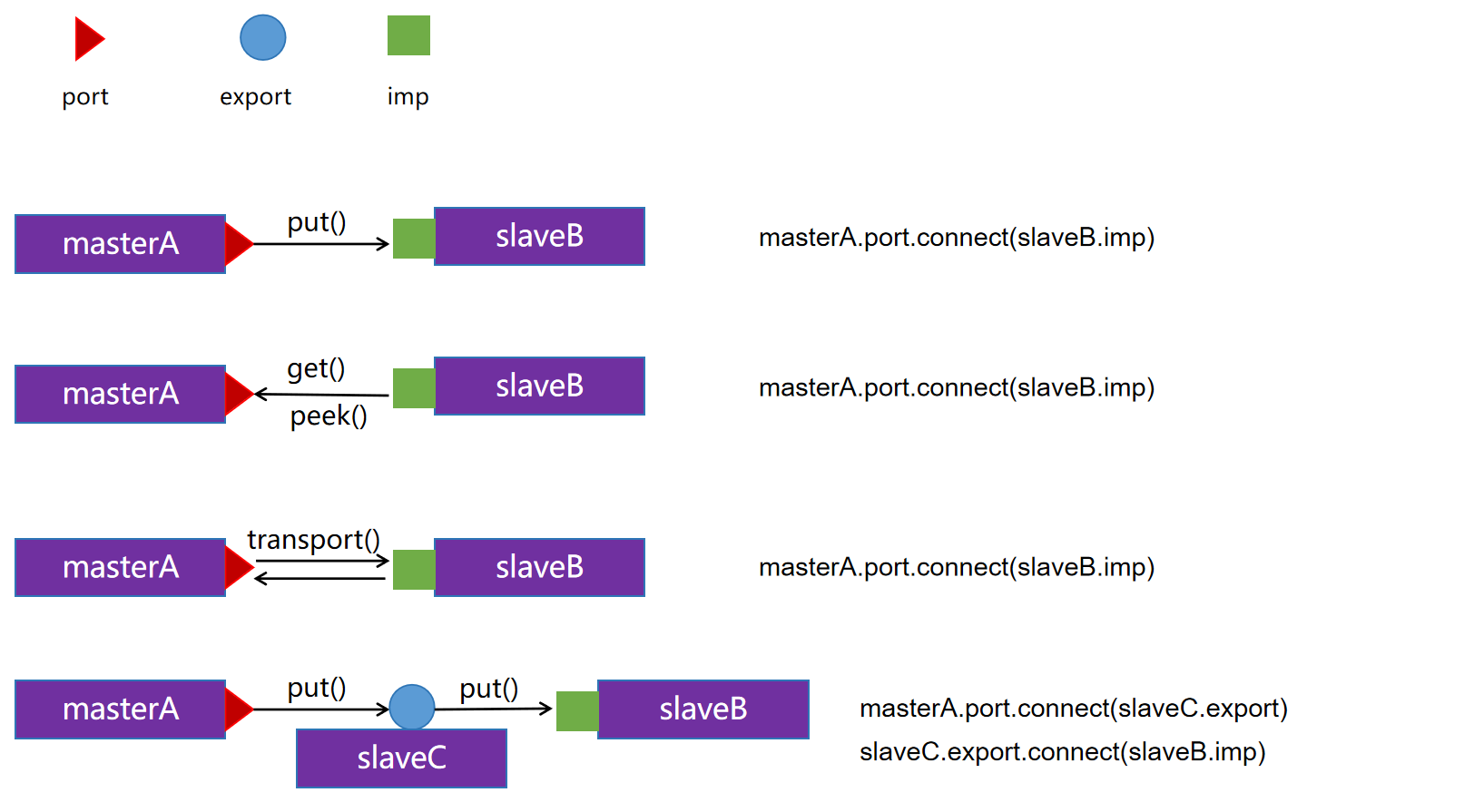

在TLM機制中，擁有port類型端口的組件是發起操作的主動方，而擁有imp類型端口的組件是被動方
端口類型分為
- port，export，imp
- analysis_port，analysis_export，analysis_imp
總體分為兩大類，帶analysis的和不帶analysis的。
兩類端口之間不互通。不能混用，即非analysis端口之間可以互相連接，analysis端口之間可以互相連接。但是非analysis端口和analysis端口之間不能互相連接

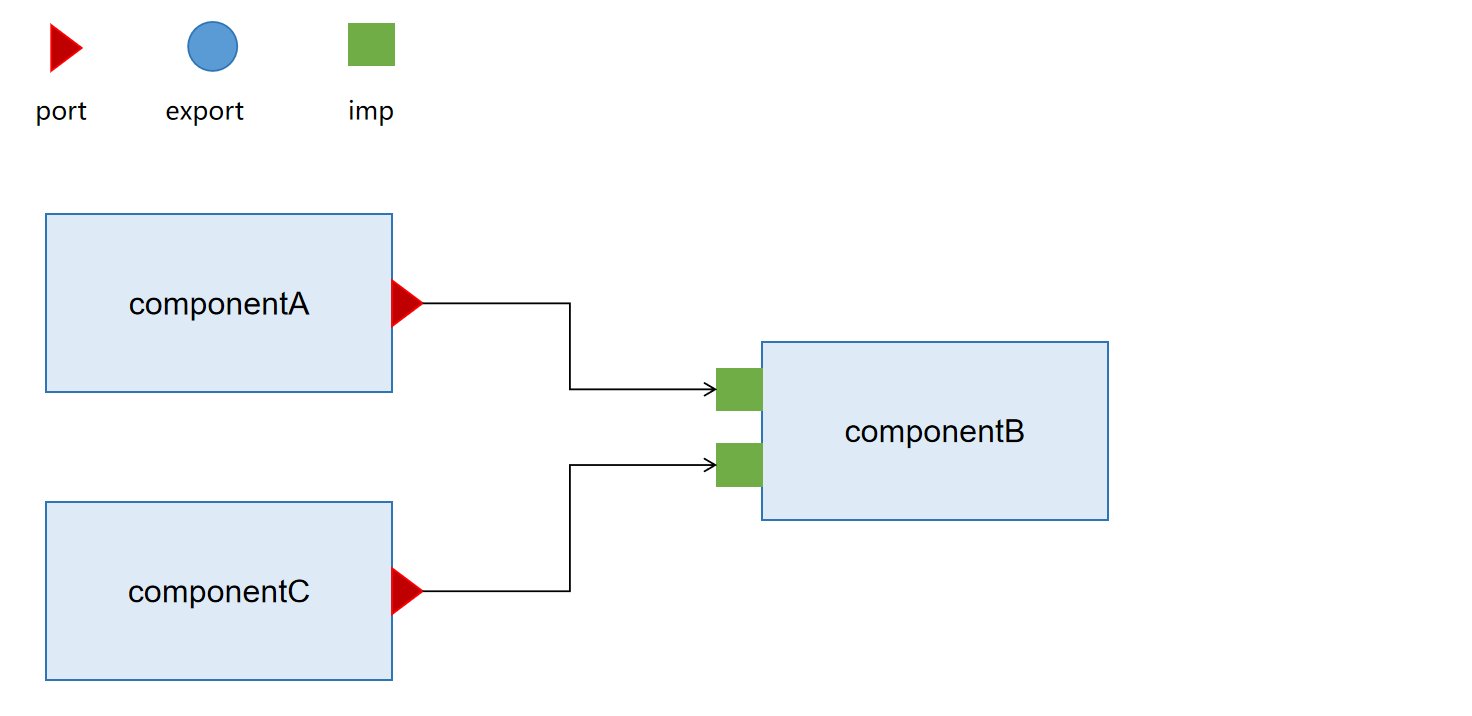

不帶analysis的端口，只能單個點對點連接。優先級port>export>imp。連接方式有：
port.connect(port)port.connect(export)port.connect(imp) export.connect(export)export.connect(imp)帶有analysis類型的端口表示可以一對多連接。其他情況與非analysis端口保持一致
端口阻塞方法（阻塞當前進程）：
| put(input T t) | 發起端把數據包發送給目標端。數據流向?yàn)榘l(fā)起段到目標端 task類型，阻塞當前進程，直到trans發送成功 |
| get(output T t) | 發起段向目標端索要數據包。數據流向?yàn)槟繕?biāo)端到發起端 task類型，阻塞當前進程，直到trans獲取成功 |
| peek(output T t) | 和get方法一樣，區別是peek是獲取數據包的復制包 task類型，阻塞當前進程，直到trans獲取成功 |
端口非阻塞方法（不阻塞當前進程）:
| try_put(input T t) | 嘗試發送trans，執行成功返回1，失敗返回0 function類型，不會阻塞當前進程，傳輸可能成功也可能失敗 |
| can_put() | 檢查接收端是否準備好了接收事務，執行成功返回1，失敗返回0 function類型，不會阻塞當前進程 |
| try_get(output T t) | 嘗試獲取trans，function類型，其他同上 |
| can_get() | 檢查對方是否能夠返回事務，function類型 |
| try_peek(output T t) | function類型，其他同上 |
| can_peek() | function類型，其他同上 |

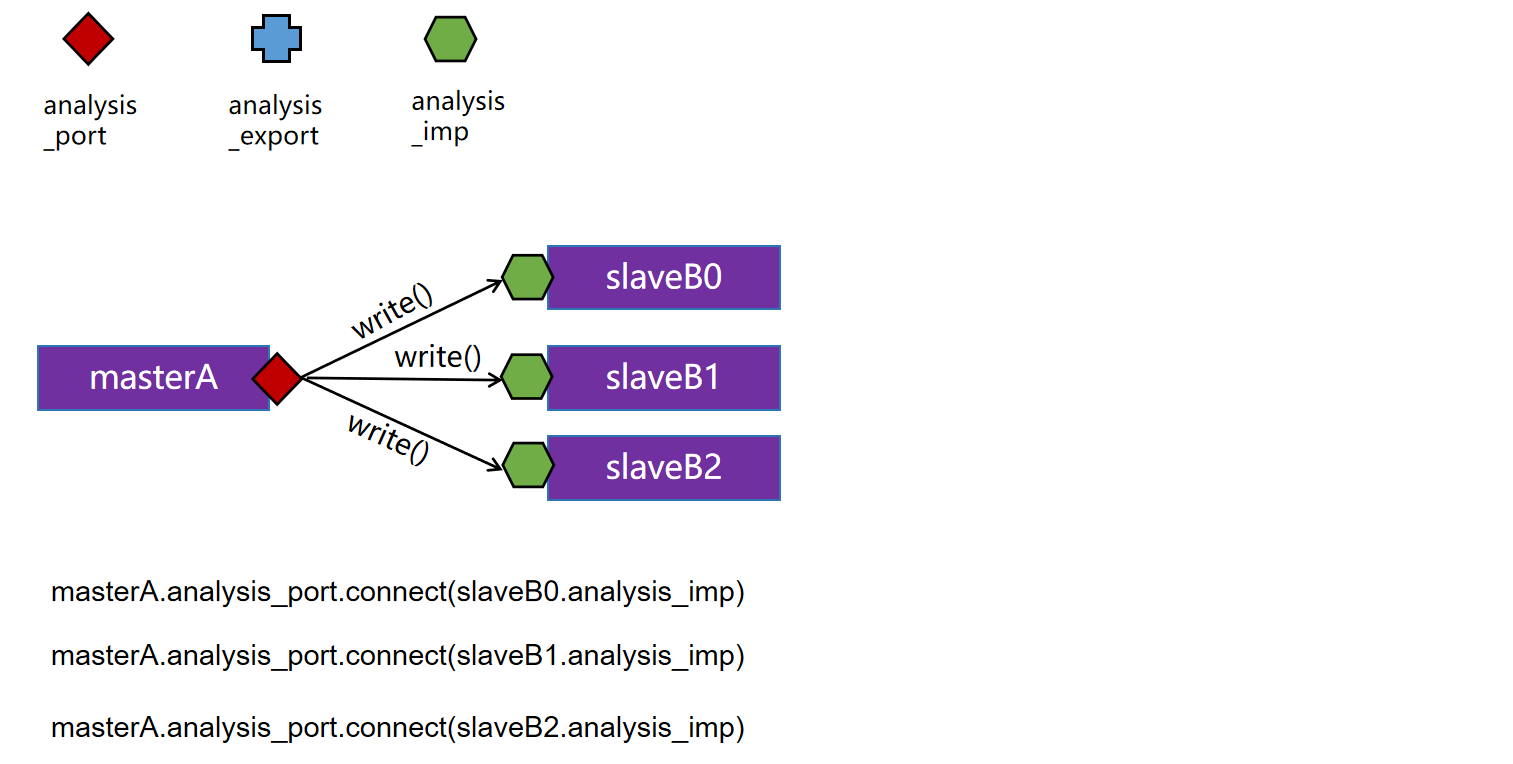

| write() | 為analysis類型端口獨有且僅有的方法，非阻塞 TODO |
幾點結論：
- port，export，imp體現的是控制流而非數據流。地位優先級port>export>imp。put操作中，數據從port流向imp，get操作中，數據從imp流向port，這類似于master發起的寫和讀。操作都是由地位更高的master來發起的。analysis類型的同理。
- 在兩個端口的連接過程中，只有高優先級的才能調用connect函數，而相對低優先級的只能作為connect函數的參數。不能倒反天罡。
- connect函數調用要有始有終。開始一定是port發起，結束一定是imp端口。如果port和imp直接連接，那么總共調用一次connect函數port.connect(imp)。如果中間有export。這條連接線的結尾一定不能是export，export還需要連到最終的imp上。port.connect(export)，export.connect(imp)。
1.3 TLM原理

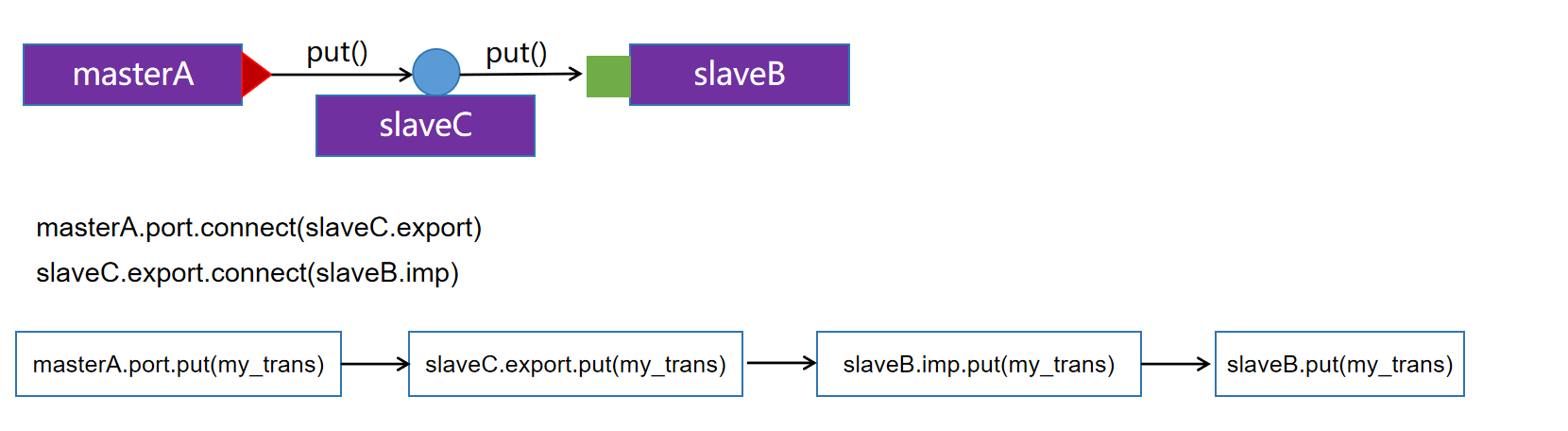

以put方法為例，TLM傳輸可以分為幾個步驟：
- 在connect phase中通過connect函數將端口連接
- 主控方的端口發起操作，調用put任務
- 在port端口的put任務中，調用了與其連接的export端口的put任務
- 在export端口的put任務中，調用了與其連接的imp端口的put任務
- 在imp端口的put任務中，調用了imp所在的component的put任務

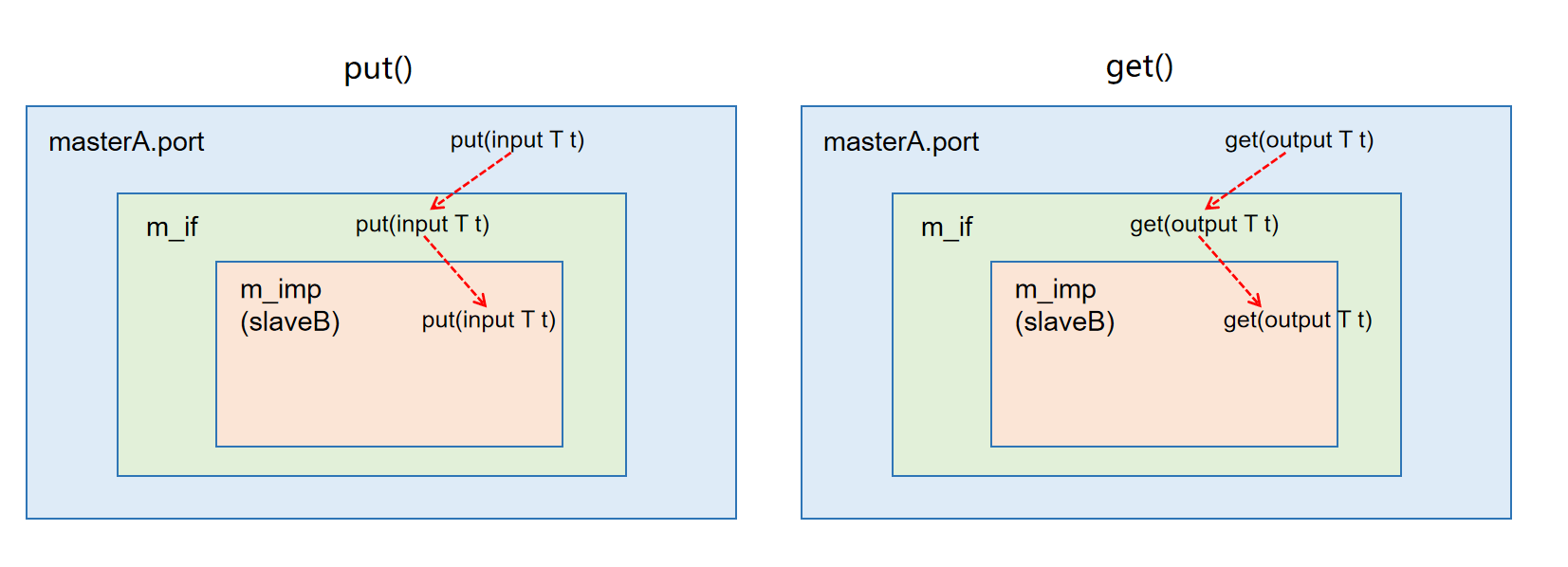

上述的原理是基于概念圖的抽象解釋，于是引發了如下疑問：
- 這些方法在原型類中都是空的，最終的實現都是在imp所在的component即slaveB中完成的。那么slaveB中的put()任務究竟該怎么寫？
- 源頭的port端口調用put任務后，是如何引發后續端口的put任務的？
其實在port端口的put任務中，調用了與之相連的export的put任務。而在export的put任務中，又調用了與之相連的imp端口的put任務。imp的put任務中又調用了imp所在的component的put任務。
而port端口的put任務中，之所以能調用export的put任務。根本前提是通過connect函數將port和export連接成功之后，port端口類中拿到了指向export端口的句柄。其他同理。這部分的具體實現將在下文中源代碼解析部分詳細闡述。
到此為止，通過一些抽象的圖初步理解了TLM通信的基本原理。但是如果真正去看一個uvm驗證環境，會發現還是看不懂，會看到各種奇奇怪怪的類出現。只根據幾個概念圖去了解原理，而不去看真正的代碼實現，根本不能叫做理解TLM機制！！！
uvm中，基于上面提到的各種端口類型都提供了一系列的類。實際驗證環境中，各種端口類都是基于uvm提供的這些類來例化的。
因此，必須從源頭出發，全面透徹的梳理TLM1中的類，清楚有哪些類，這些類可以分為幾部分？這些類之間的繼承關系是什么？在實際搭建環境時，該選取什么樣的類？
二、走到代碼中去
2.1 TLM1中用到的class全覽

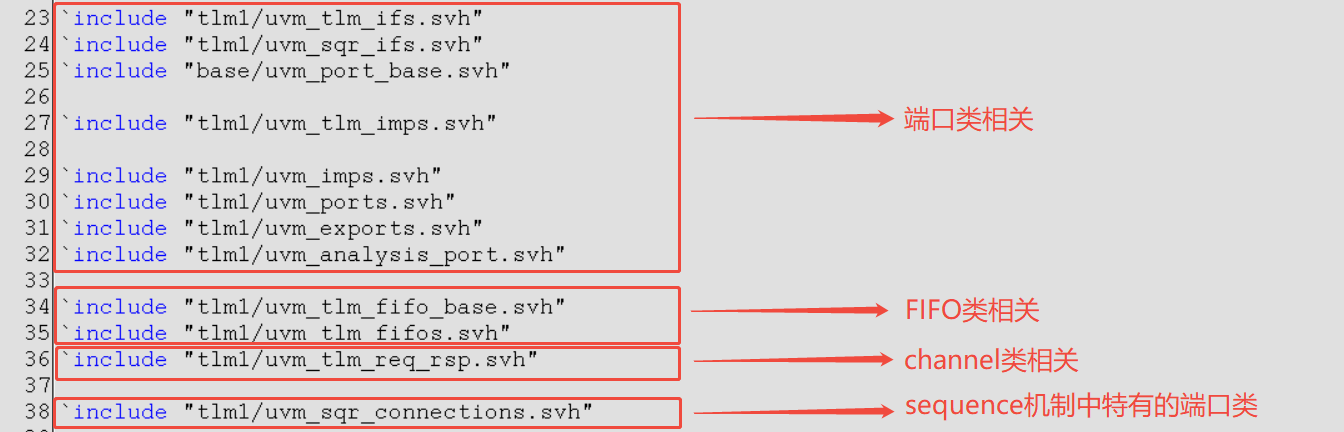

tlm1中用到的所有類都集中在了這些文件中了，從上往下看可以分為四個部分
2.2 TLM1中的端口類

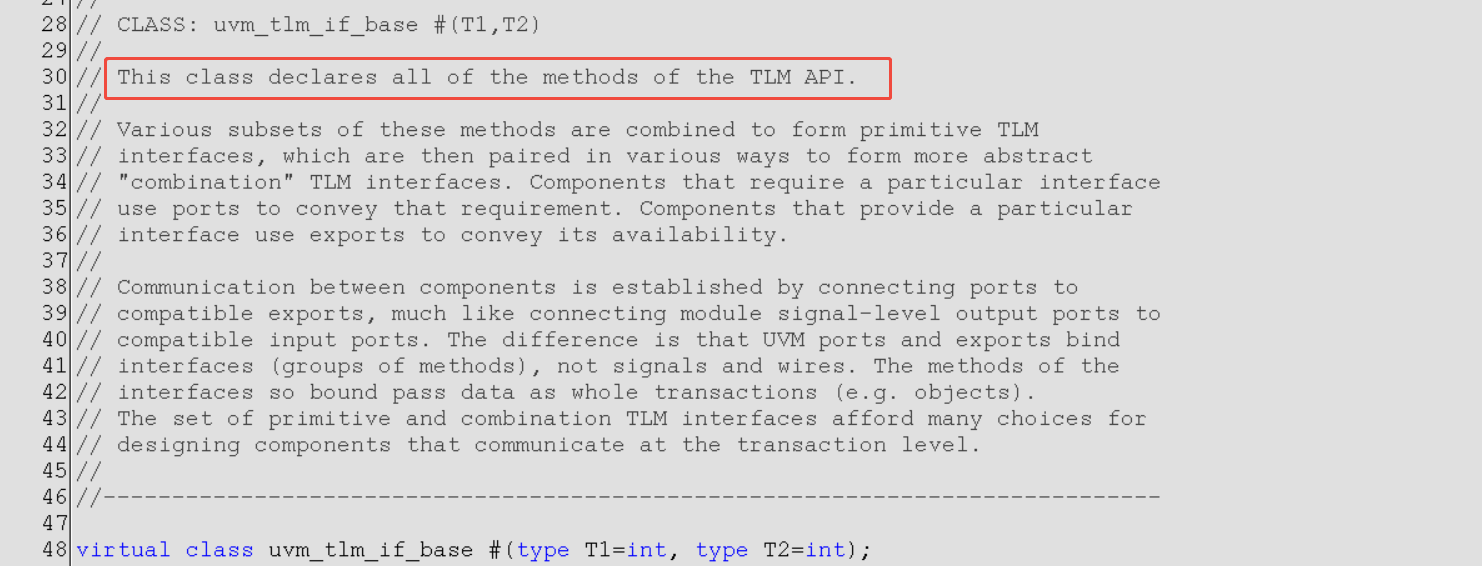

uvm_tlm_if_base#(T1,T2) ★★★
這個類是tlm1中所有端口類的基類。注意，該類是最基礎的基類，它沒有從任何類擴展而來，注意端口類并不是從uvm_object或者uvm_component擴展而來的
這個類的主要作用是將端口的最基礎的方法做了封裝。該類中包含的方法有：
put()，get()，peek()，try_put()，can_put()，try_get()，can_get()，try_peek()，can_peek()， transport()，nb_transport()，write()
uvm_tlm_if_base是一個virtual class。不能被實例化，只是做了一些定義，其內部的虛方法也只是聲明了名字，方法內部只有一句uvm_report_error。
這意味著從uvm_tlm_if_base擴展而來的子類，如果要調用這些方法，必須對這些虛方法進行重寫。否則將會報錯

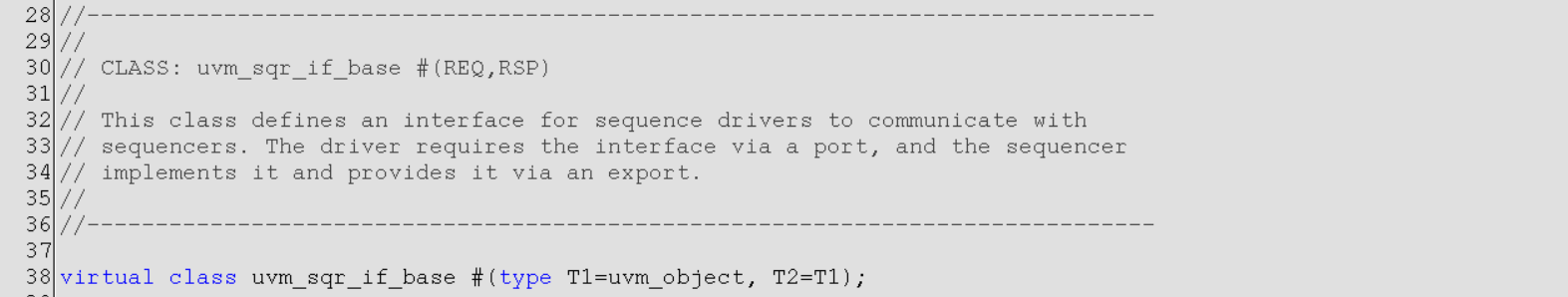

uvm_sqr_if_base#(T1，T2) ★★★
uvm_sqr_if_base也是一個基類，它不從任何類擴展而來，和uvm_tlm_if_base的地位是一樣的。而且這個類是專門用于sequence，sequencer，driver之間的通信的。 該類的作用也是封裝了一些方法：
get_next_item()，try_next_item()，item_done()，wait_for_sequences()， has_do_available()， get()，peek()，put()，put_response()，disable_auto_item_recording()，is_auto_item_recording_enabled()
同樣，這些方法必須在子類中被重寫，否則將會引發uvm_report_error

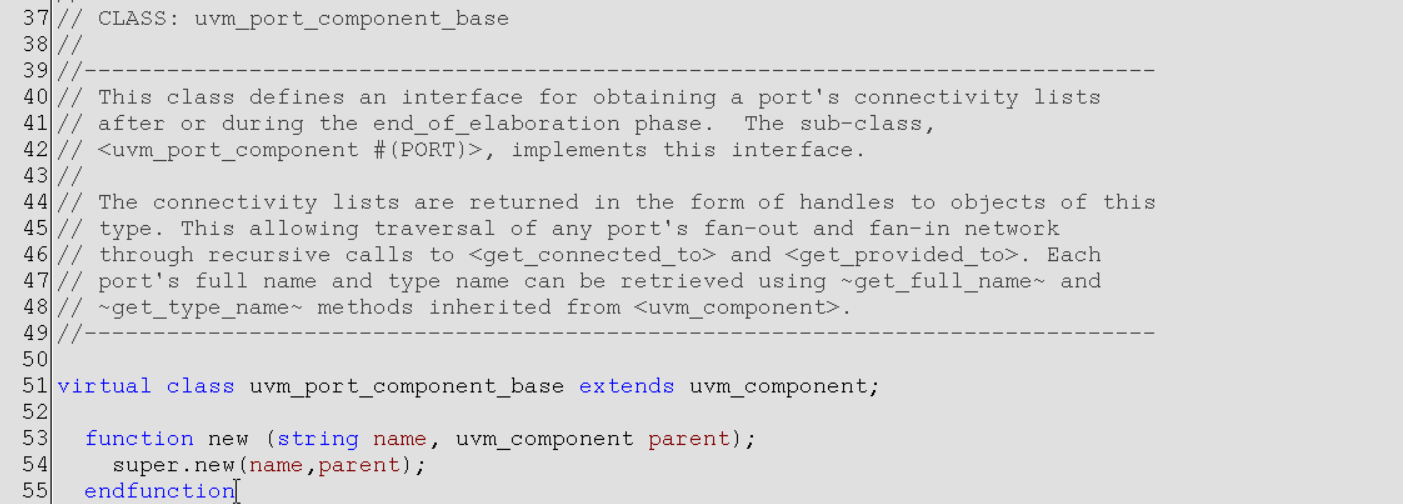

uvm_port_component_base
這個類繼承自u(píng)vm_component，是個抽象類，內部定義了一些純虛方法：
get_connected_to()，get_provided_to()，is_port()，is_export()，is_imp
這個類是干什么用的？

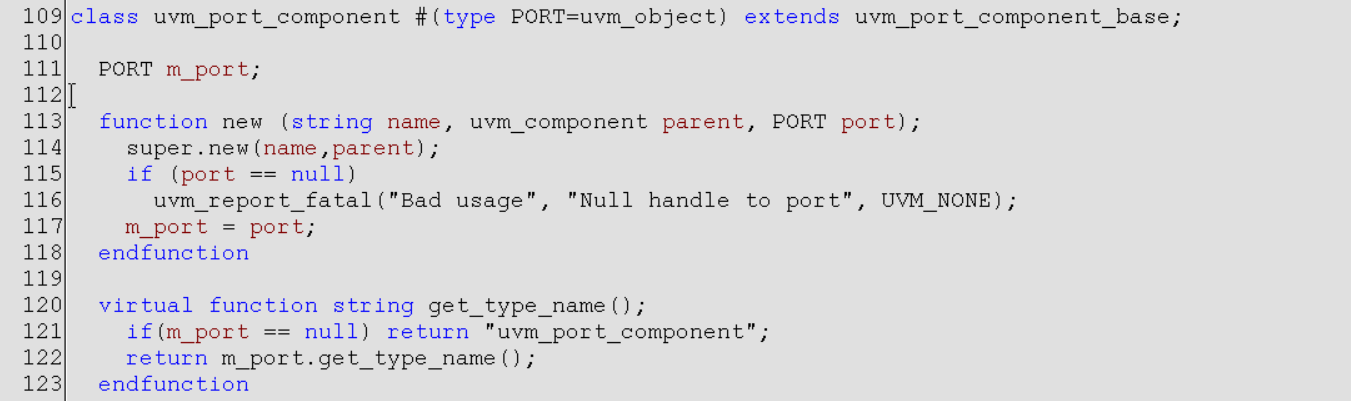

uvm_port_component#(PORT)
繼承自u(píng)vm_port_component_base，所以也是一個uvm_component類。會傳入一個PORT參數，在類內部，PORT類會聲明一個句柄m_port，uvm_port_component類在實例化時會傳入一個PORT類的句柄port。 最終m_port指向的是傳入的port。
這個類中所有的function和task都是圍繞m_port展開的。

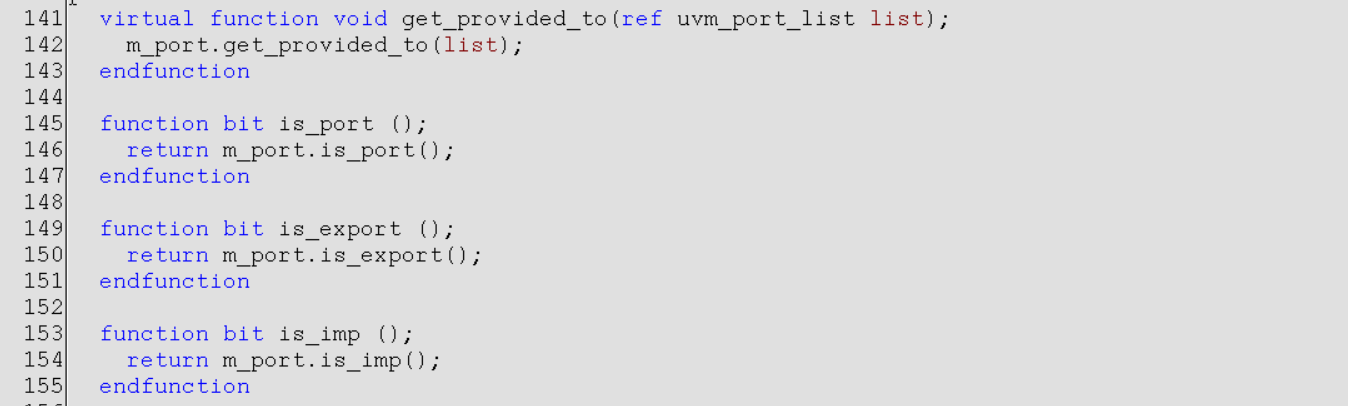

這里的函數調用很有意思，這里定義的函數是is_port，是對父類uvm_port_component_base類中純虛方法is_port的重寫。函數內部調用的是m_port.is_port()。這里比較奇怪，如果PORT默認是uvm_object類型的話，是沒有is_port()這個函數的。所以參數化的類，傳入的參數，是根據實際傳入的類型來看的
父類中如果有純虛方法（pure virtual function），子類在繼承時，必須對純虛方法進行實現

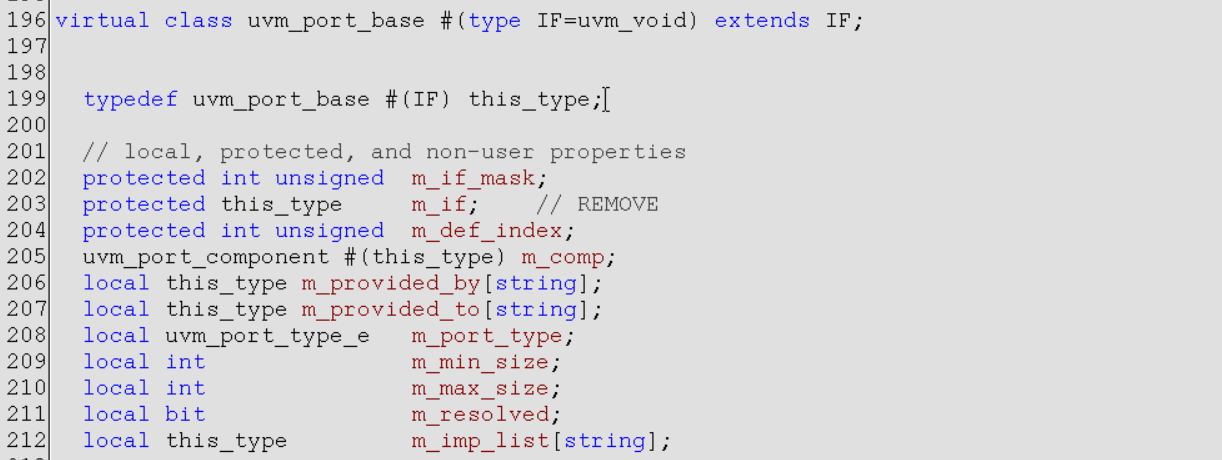

uvm_port_base#(IF) ★★★★★
uvm_port_base是整個TLM1中所有類的核心。這個類極其極其重要，后面會發現所有的port，export，imp的端口類都是從此類擴展而來。
uvm_port_base#(IF)類的聲明很有意思，給該類傳入一個參數IF，該參數作為uvm_port_base的父類。及uvm_port_base具有了IF類的全部特性。
uvm_port_base在實際使用時，傳入的IF參數要么是uvm_tlm_if_base#(T,T)，要么是uvm_seqr_if_base(T,T)。T為該端口實際要處理的transaction事務類

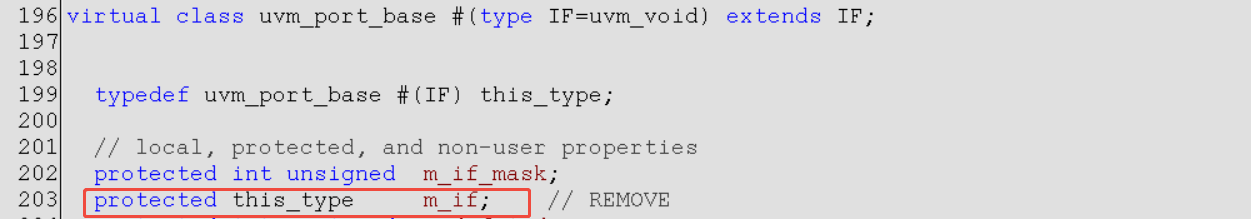

在該類中，還有一個寫的巧妙的地方。在uvm_port_base類內部，typedef這個類為this_type，并將this_type作為uvm_port_component的PORT參數傳入。 聲明了一個uvm_port_component的句柄，m_comp
在該類中，定義了非常多的方法。列舉一部分：
is_port()，is_export()，is_imp()，connect()
connect函數是整個的核心。port和export，port和imp，export和export，export和imp之間的連接都是通過connect函數實現的。整個的實現方法是非常復雜的，這里不深入研究。
uvm_*_port#(T)
在實際使用時，傳入的參數類T為該端口要處理的transaction事務類

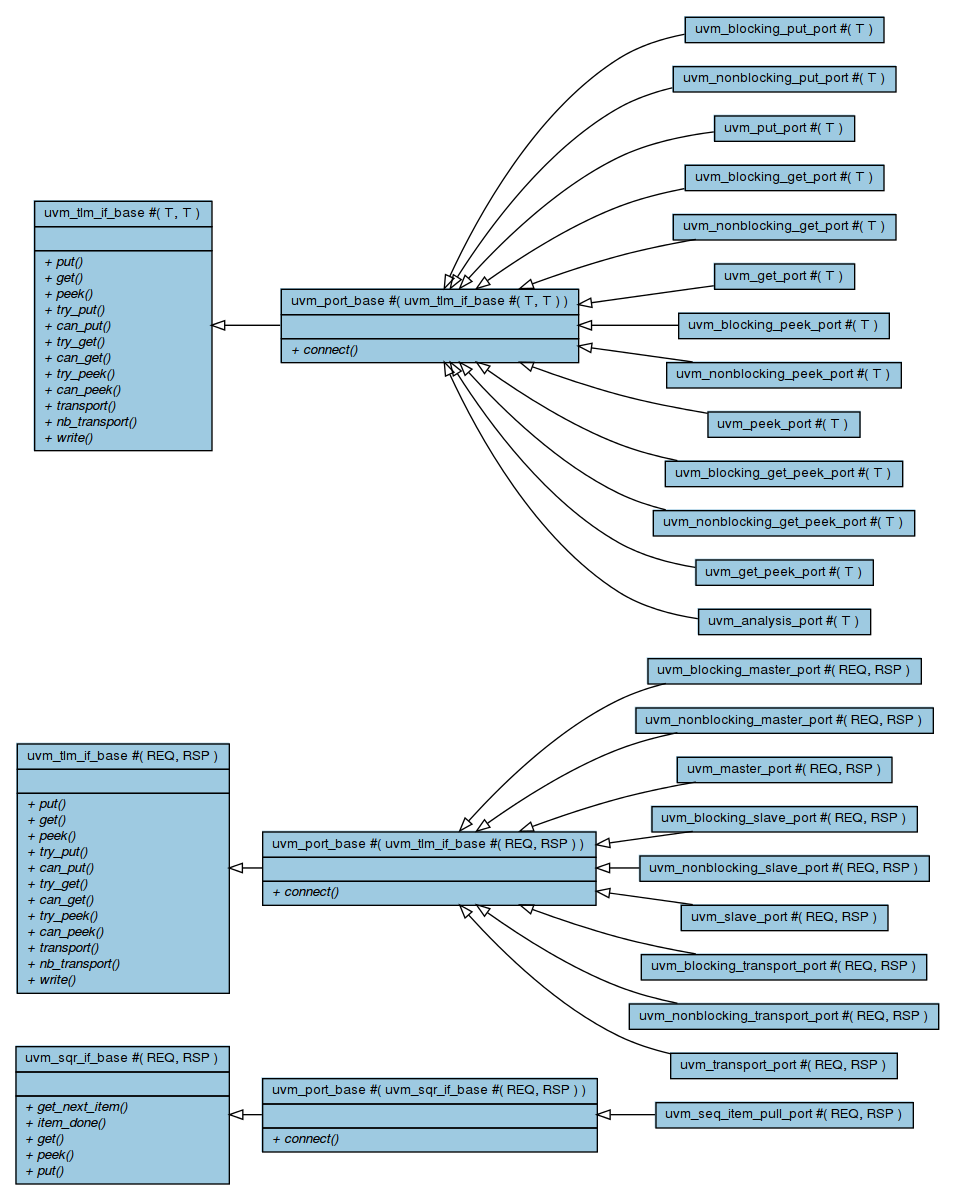

port類型的端口類非常多，統計共有23個，看著眼花繚亂，其實有規律可循，可以分成如下幾個部分。
圖片來自于博客：UVM Tutorial for Candy Lovers – 20. TLM 1 – ClueLogic
什么情況下該用什么樣的port類？
上面的圖把繼承關系描述的非常清楚，最右側是擴展而來的23個子類，這些子類之間的本質區別在于內部封裝的方法不同。
這里以put_port為例，看上面的類圖，從名字上會發現有如下規律：
uvm_blocking_put_port#(T)，uvm_nonblocking_put_port#(T)，uvm_put_port#(T)，這三個都含有put，從源代碼可以看出，它們是封裝了*put方法相關的類
這三個類之間的區別在于，封裝的方法類型不一樣。上面講到了put()任務為阻塞類型，而try_put()方法和can_put()方法為非阻塞類型。
- 從名字可以看出，uvm_blocking_put_port#(T)為阻塞類，所以其只能包含阻塞方法put()。

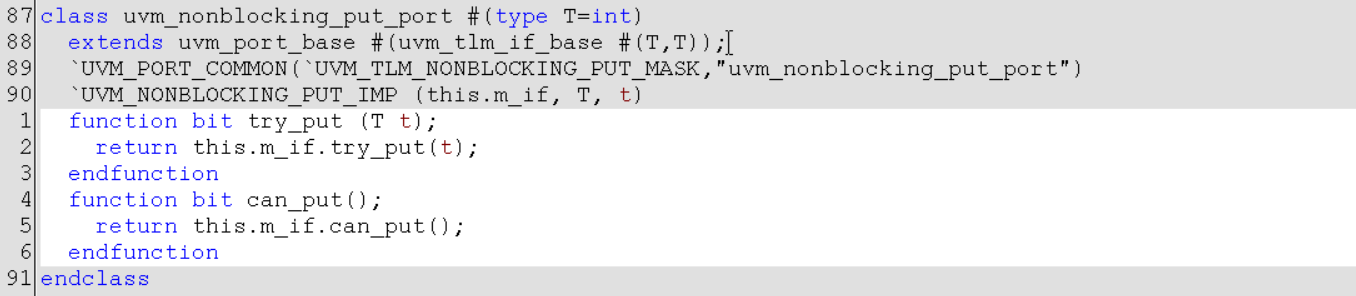

- uvm_nonblocking_put_port#(T)為非阻塞類，所以其只能包含非阻塞方法，try_put()，can_put()
- uvm_put_port#(T)既可以阻塞，也可以非阻塞，所以三種都包括
因此，一個component使用什么樣的端口，取決于主控方想要發起的操作是什么。如果masterA的端口想要執行put()任務，那么只能使用uvm_blocking_put_port#(T)和uvm_put_port#(T)這兩類端口。如果masterA的端口想要執行try_put()或者can_put()，那么只能使用uvm_nonblocking_put_port#(T)的端口類。

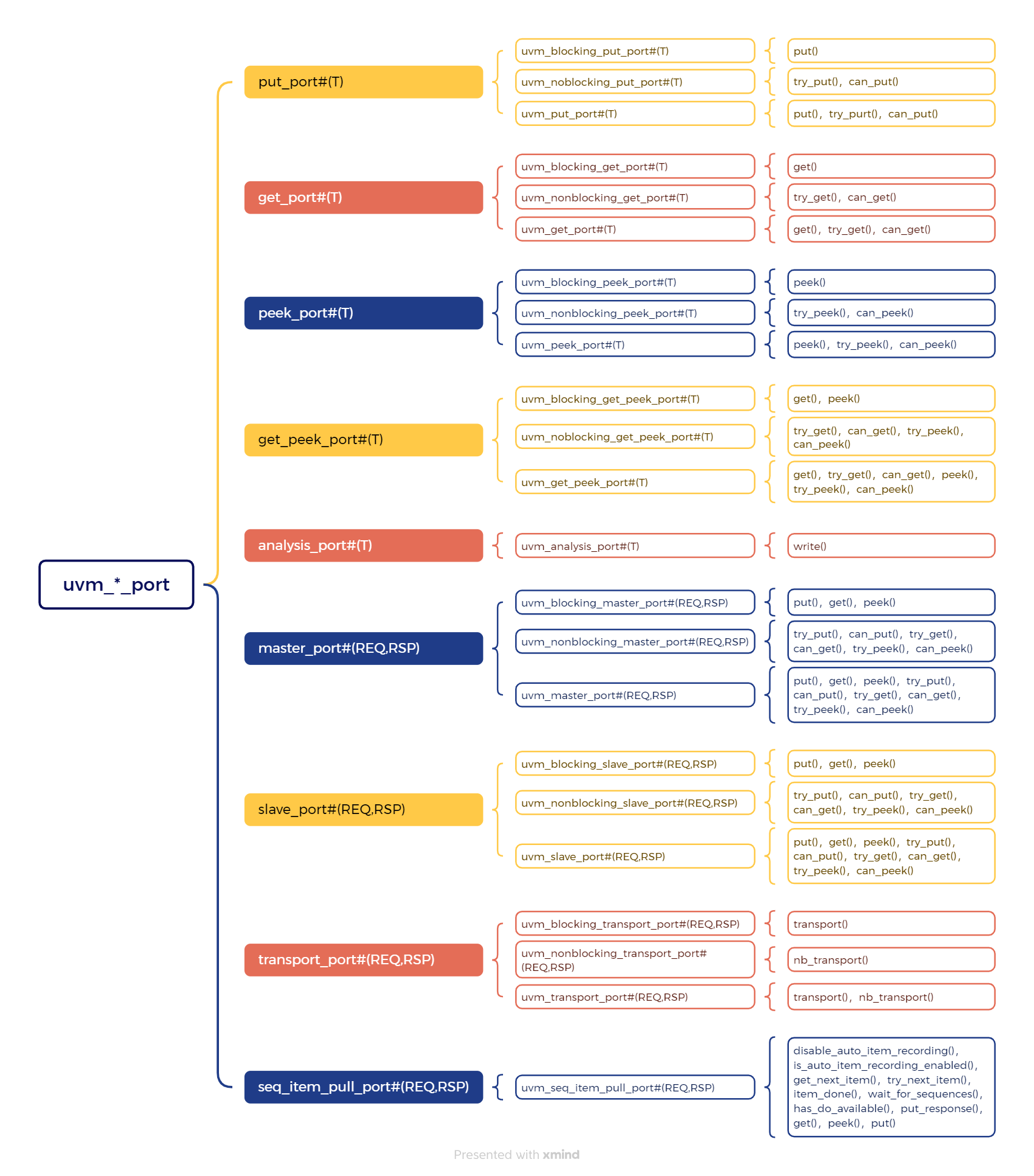

在文件中看其他的類，和上面所說的邏輯是完全一樣的，這里不再贅述，通過一張圖來進行整理

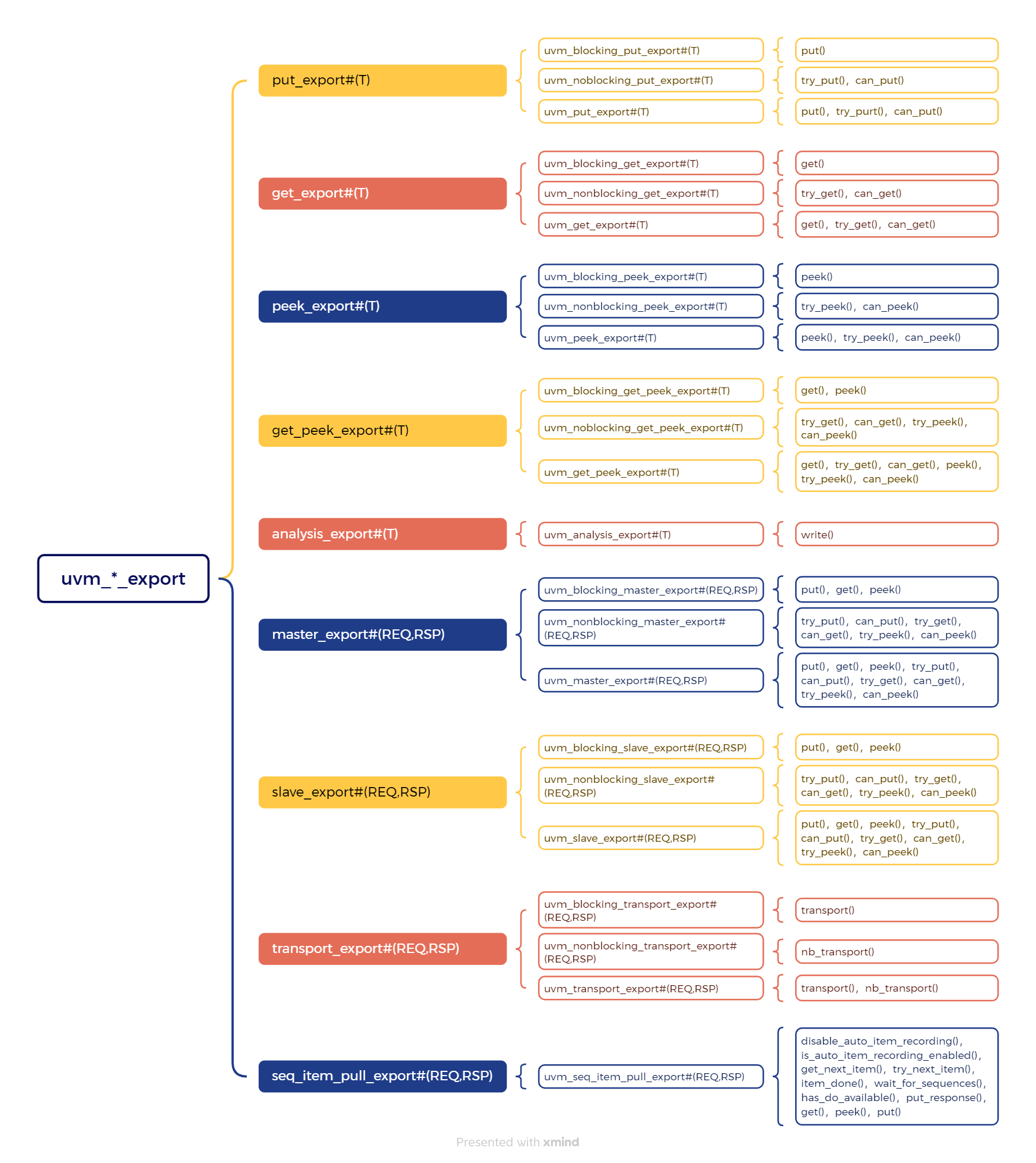

uvm_*_export(T)
在實際使用時，傳入的參數T為該端口要處理的transaction事務類

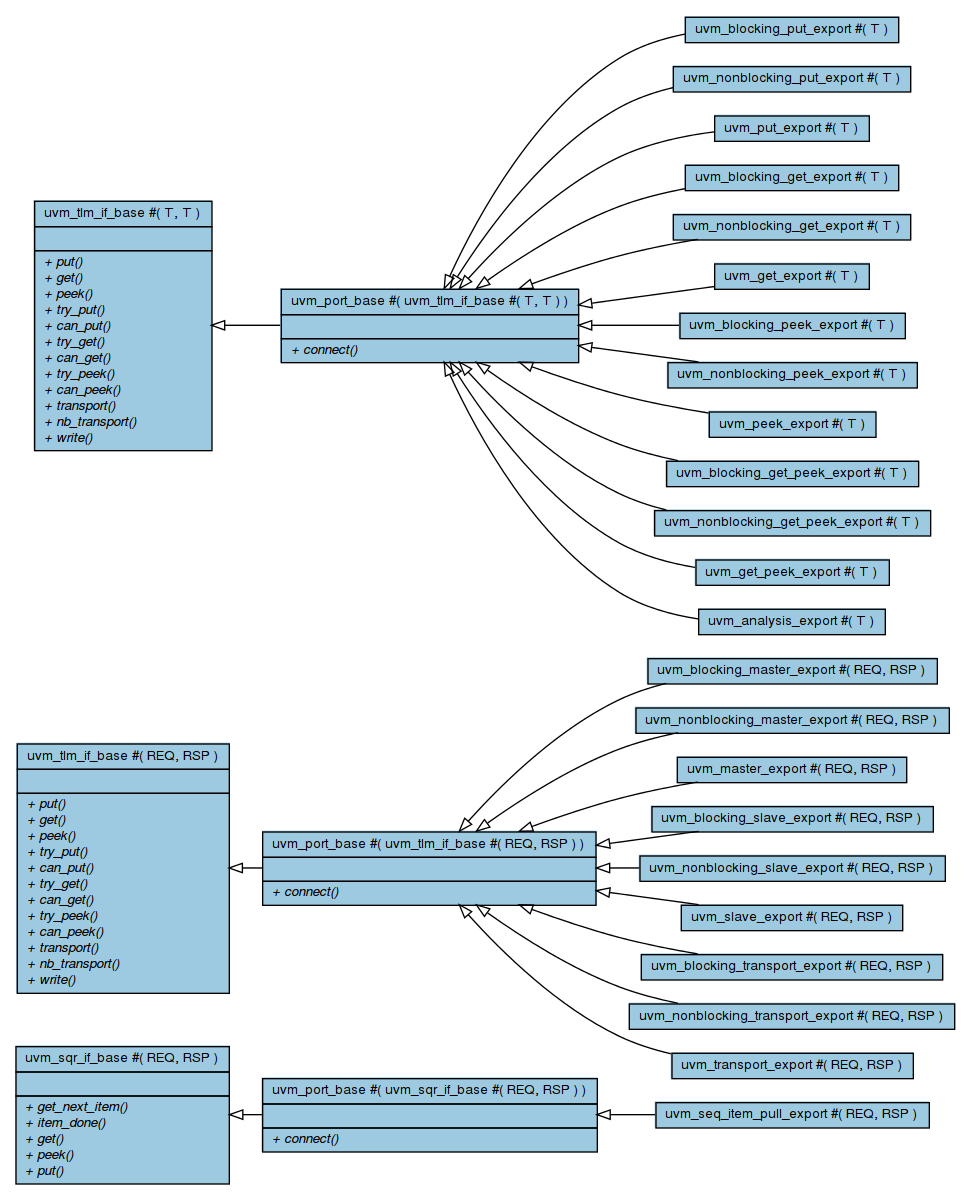

export類型的端口類從uvm_port_base繼承而來，也有23個子類，可以發現它們和port類型的端口一一對應。
數量一一對應是必須的，必須保證使用的端口類的前綴完全一致。因?yàn)樵谑褂胏onnect函數連接時，會先檢查連接的端口類型的前綴是否一致。否則會報錯
如uvm_nonblocking_get_port#(T)的前綴是uvm_nonblocking_get_。它只能和uvm_nonblocking_get_export#(T)或者uvm_nonblocking_get_imp#(T)相連
uvm_*_imp(T，IMP)

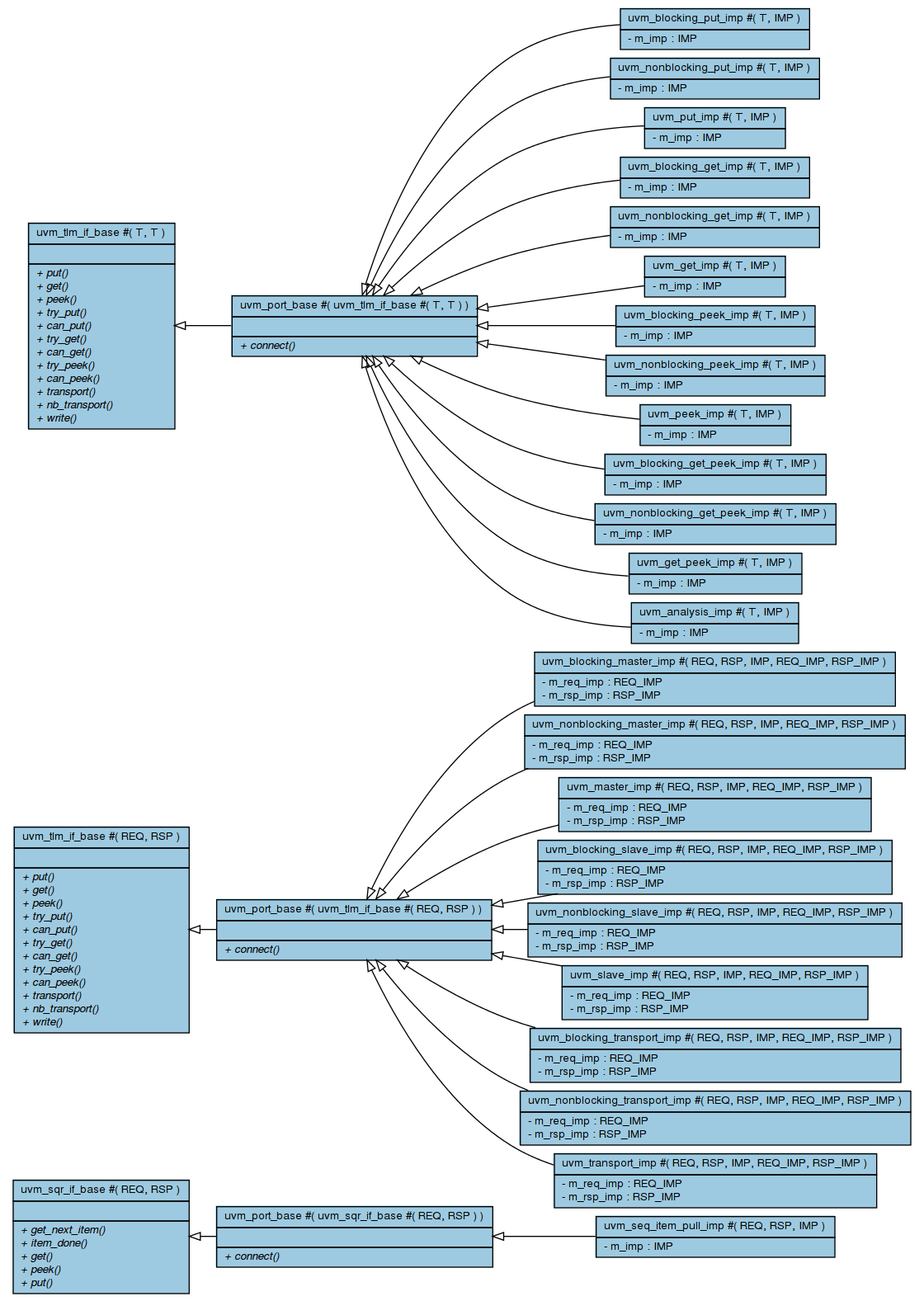

注意，imp類型的端口類傳入的參數有兩個，T是該端口要處理的transaction事務類，IMP是該imp端口所在的component類

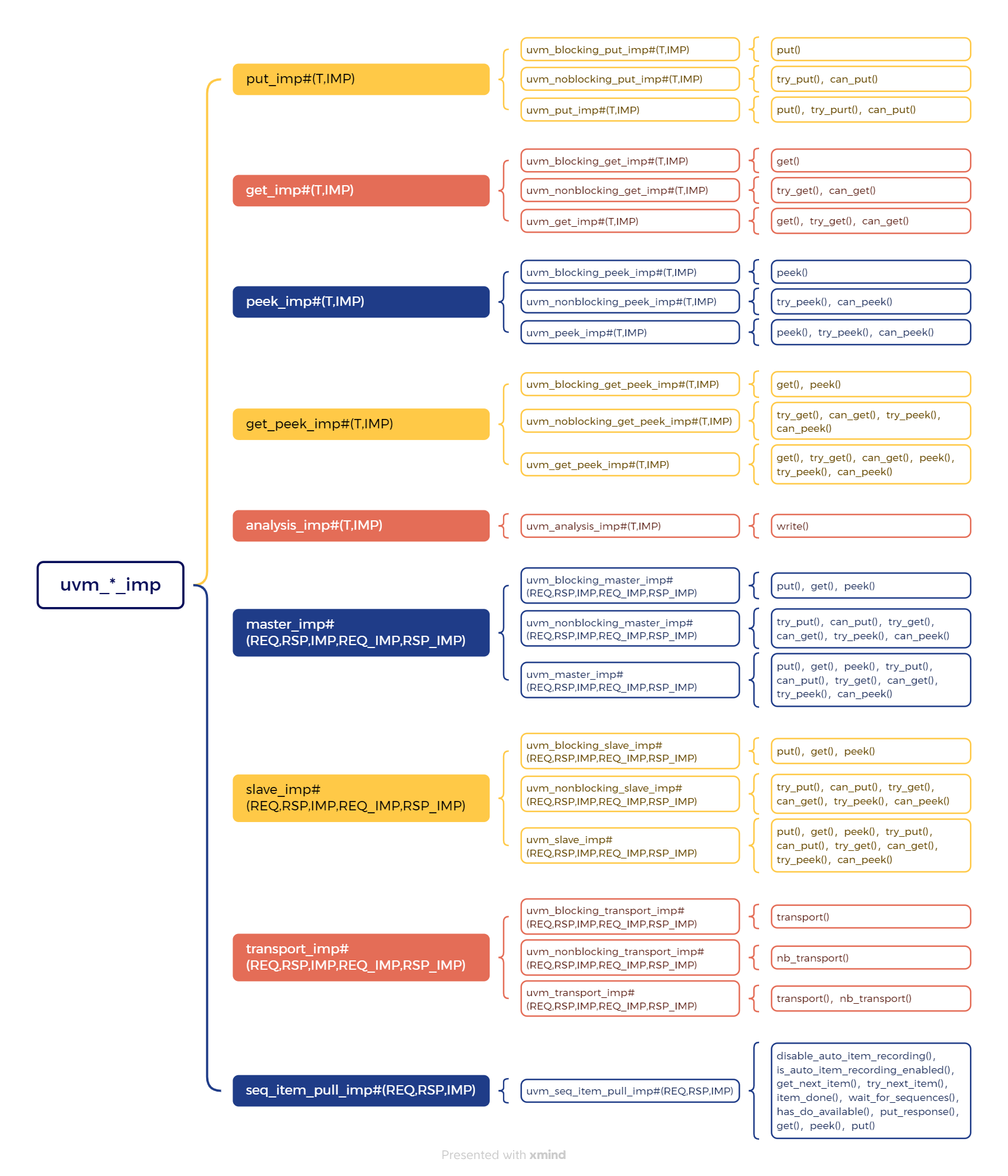

imp類型的端口類從uvm_port_base繼承而來，也有23個子類，和上述兩類端口一一對應。
不同端口類型的連接規則
port可以向port連接，可以向export發起連接，可以向imp發起連接
export可以向export發起連接，可以向imp發起連接
imp不能向任何端口發起連接
層級的要求是個問題，需要探討
2.3 TLM1中的FIFO類
注意FIFO類和端口類是完全不同的，F(xiàn)IFO類屬于組件，是component。而端口類必須是在component類中例化的。
重視FIFO類在使用中的重要性

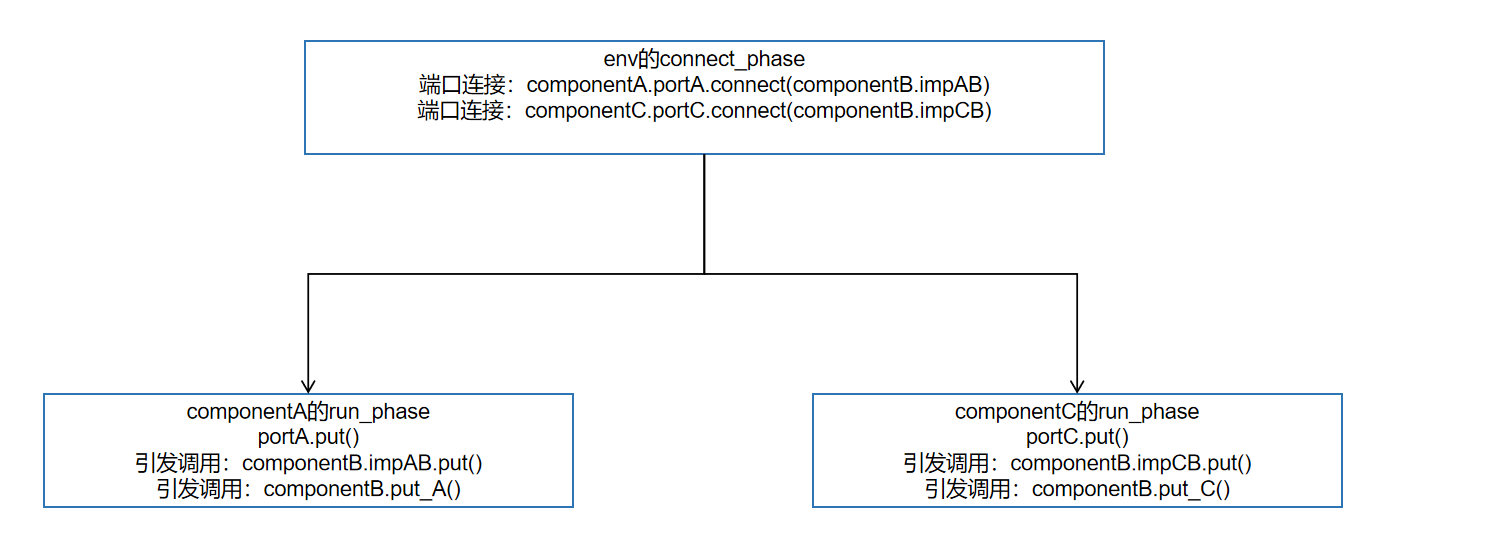

在實際驗證環境中會遇到需要將進程1中的componentA連接到進程2中的componentB的情況，因?yàn)門LM組件需要在自己的進程中工作（解耦合）。
之前的端口直連的過程是，只存在一個進程，port端口調用方法，會引發一系列的方法調用。
有些情況下，兩個平級的組件的run_phase是并行執行的。它們?cè)诟髯缘木€程中調用自己的方法。這時就需要有一個緩沖區。即componentA發出的事務先放在一個FIFO里存起來，componentB在執行到自己的線程時，再?gòu)腇IFO里去取。
uvm_tlm_fifo_base#(T)
uvm_tlm_fifo_base#(T)繼承于uvm_component，是一個virtual class，只能被繼承，不能被實例化。fifo類可以看做是驗證環境中的一個組件。在fifo類中定義了非常多的端口和方法。
包含的端口

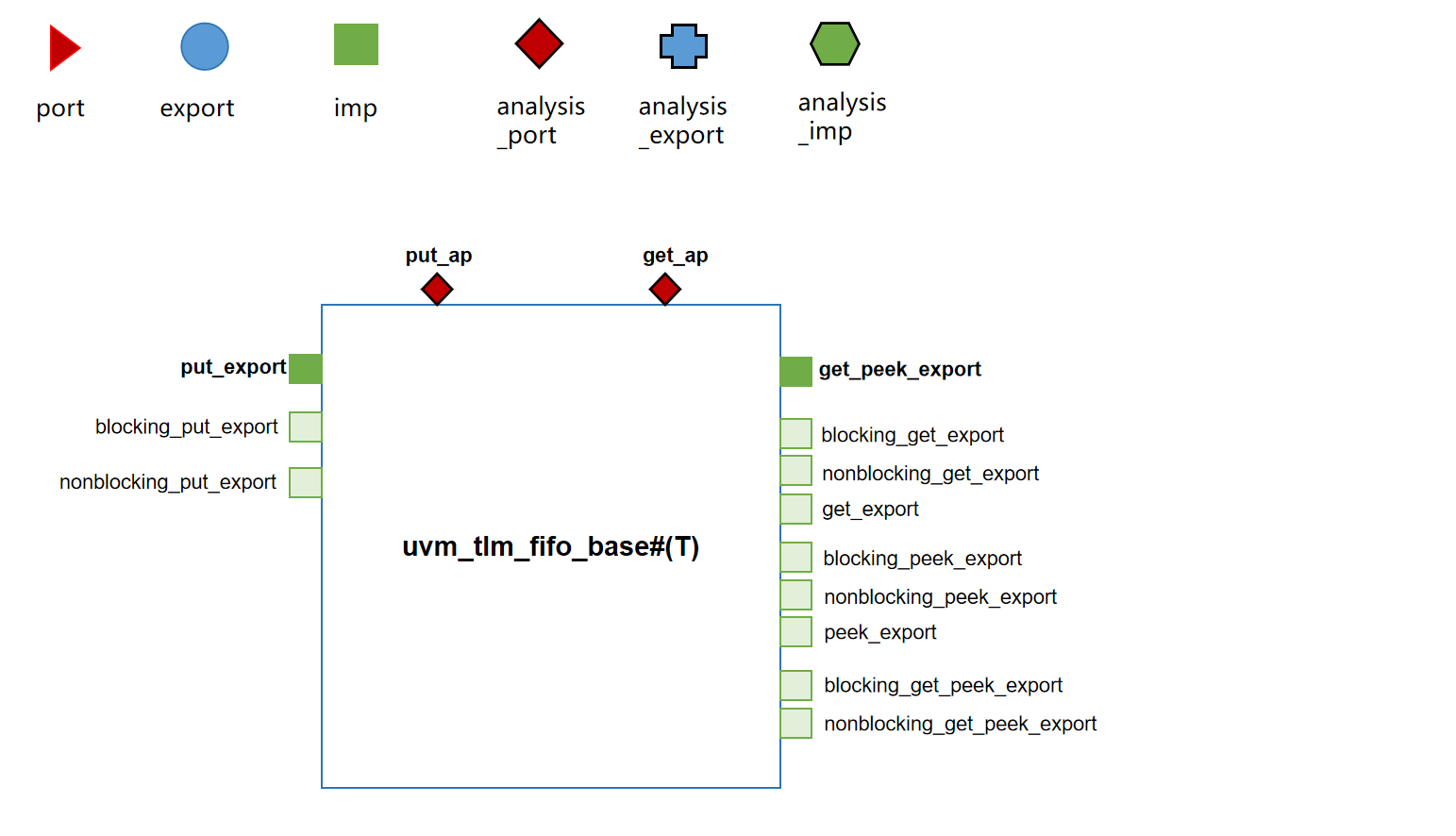

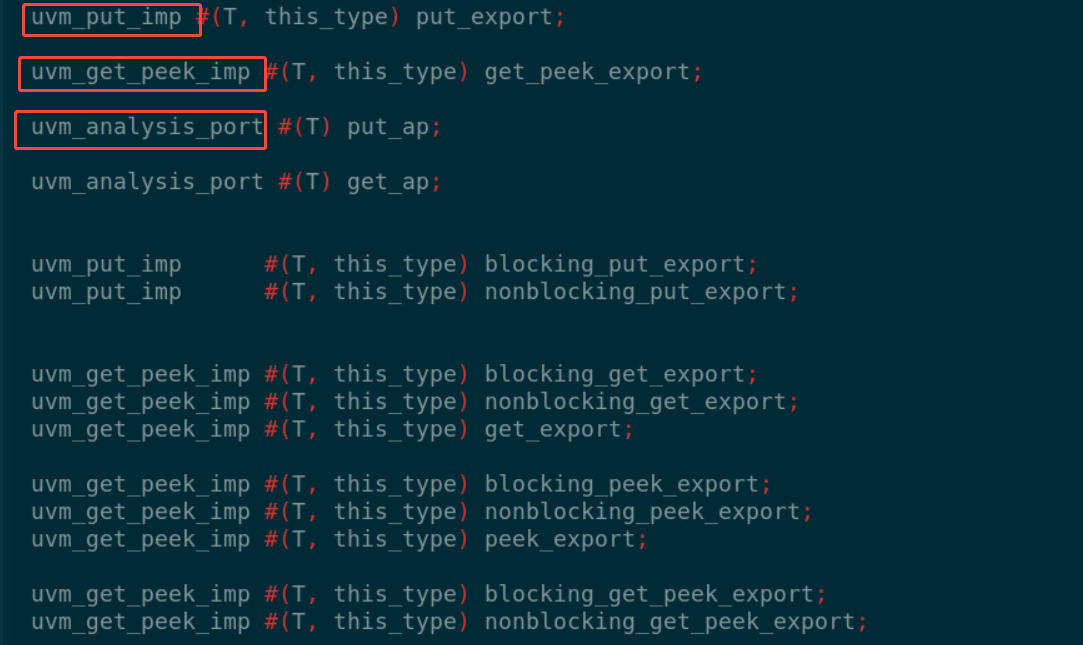

在uvm_tlm_fifo_base#(T)中，只定義了三種類型的端口
- uvm_put_imp#(T,IMP)
- uvm_get_peek_imp#(T,IMP)
- uvm_analysis_port#(T)
注意，在uvm_tlm_fifo_base#(T)中沒有export類型端口。
雖然圖上標注的都是export端口名，但是從源代碼看出，這些都是imp類的句柄名。雖然起名叫export，但實際是imp類型。為什么要這樣有意而為呢？
答案：

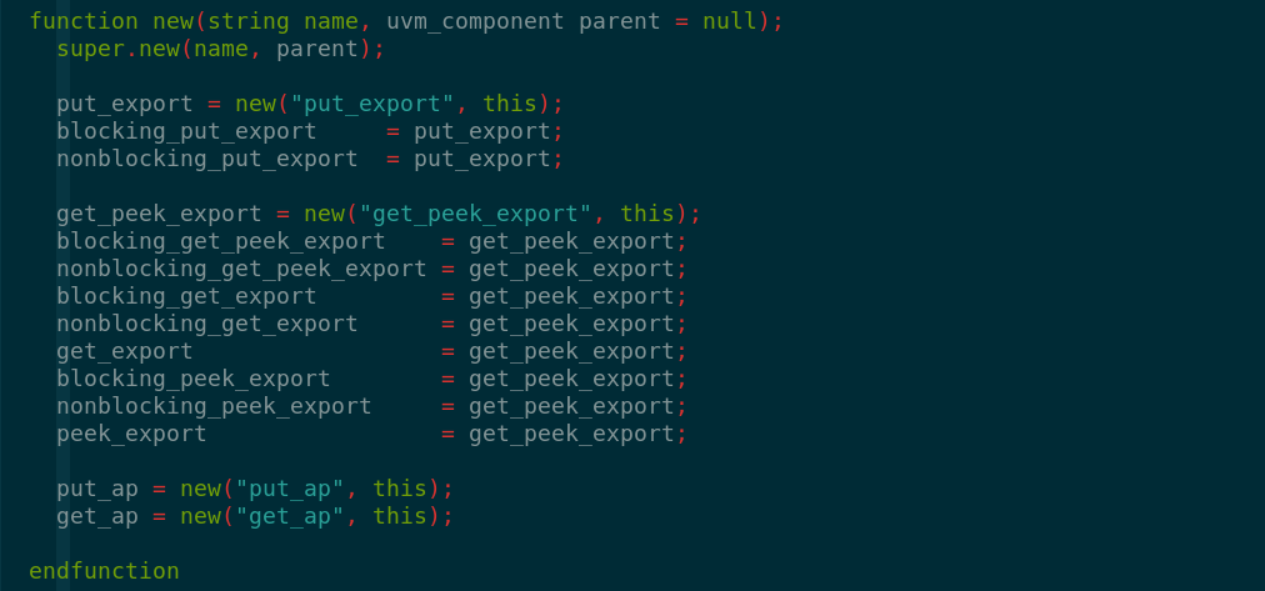

雖然有這么多的句柄，但是在new函數中，只實例化了一個put_export，一個get_peek_export，一個put_ap，一個get_ap。 其余的句柄并沒有單獨實例化，而是指向了這四個實例。所以在圖上，沒有被實例化的句柄，用淺顏色標注。
聲明的方法
build_phase()，flush()，size()，put()，get()，peek()，try_put()，try_get()，try_peek()，can_put()，can_get()，can_peek()，ok_to_put()，ok_to_get()，ok_to_peek()，is_empty()，is_full()，is_used()
這些方法都是空的，需要在子類中被重寫，否則會報錯。

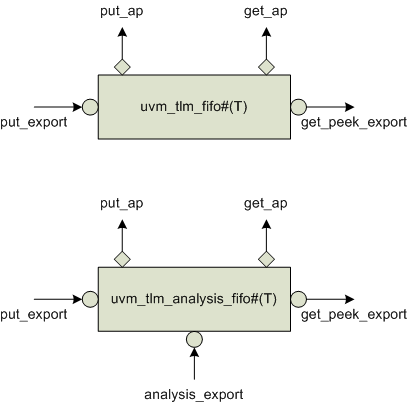

uvm_tlm_fifo#(T)和uvm_tlm_analysis_fifo#(T)
由于uvm_tlm_fifo_base#(T)是fifo類的基類，并且是virtual class。所以只定義了一些基礎的公共變量和方法。不能直接拿來使用。
我們?cè)趯?shí)際搭建驗證環境時，用到的fifo類都從該基類擴展而來。有兩種，分別是uvm_tlm_fifo#(T)以及uvm_tlm_analysis_fifo#(T)。

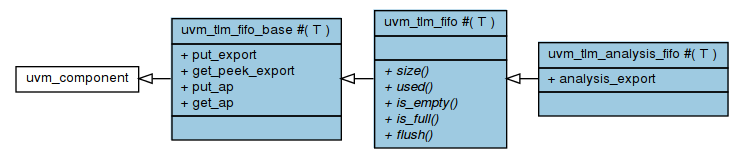

圖片來自于博客：UVM Tutorial for Candy Lovers – 20. TLM 1 – ClueLogic
- uvm_tlm_fifo#(T)繼承了uvm_tlm_fifo_base#(T)，并沒有再額外聲明端口，只是重寫了uvm_tlm_fifo_base中的方法
- uvm_tlm_analysis_fifo#(T)繼承自u(píng)vm_tlm_fifo，多了一個uvm_analysis_imp類型的端口，analysis_export
一個關鍵問題：uvm_tlm_fifo是如何實現fifo的特性的

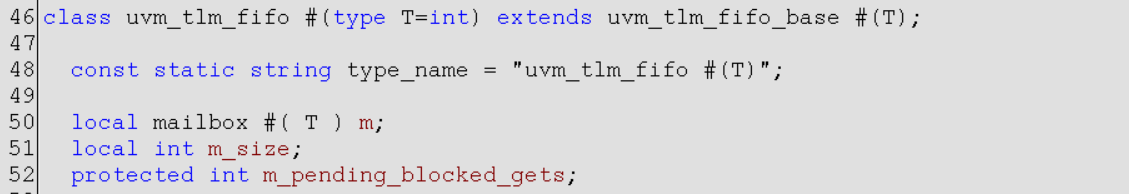

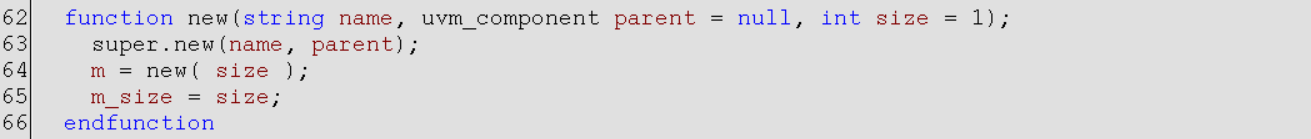

uvm_tlm_fifo是一個類，其具有fifo先入先出特性的核心是內部例化了一個mailbox類。mailbox本身就具有fifo的性質。
mailbox機制可以參考：

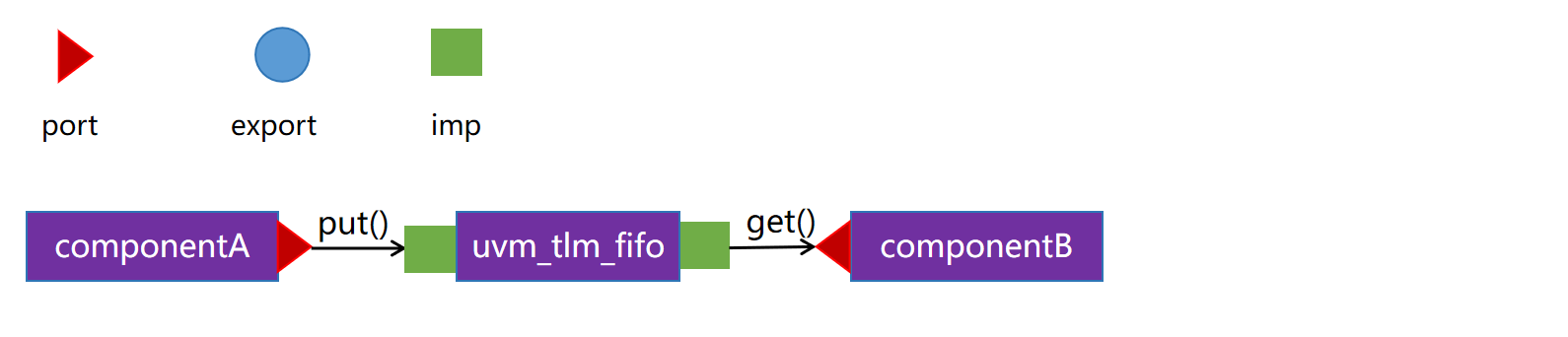

使用uvm_tlm_fifo的工作原理
- connect：componentA.port.connect(uvm_tlm_fifo.put_export)，componentB.connect(uvm_tlm_fifo.get_export)
- 在componentA的run_phase中，調用componentA.put()，從而調用uvm_tlm_fifo.put_export.put()，進而調用uvm_tlm_fifo.put()。此時會把trans放入uvm_tlm_fifo的mailbox中
- 在componentB的run_phase中，調用componentB.get()，從而調用uvm_tlm_fifo.get_export.get()，進而調用uvm_tlm_fifo.get()。此時trans會從mailbox中出來。

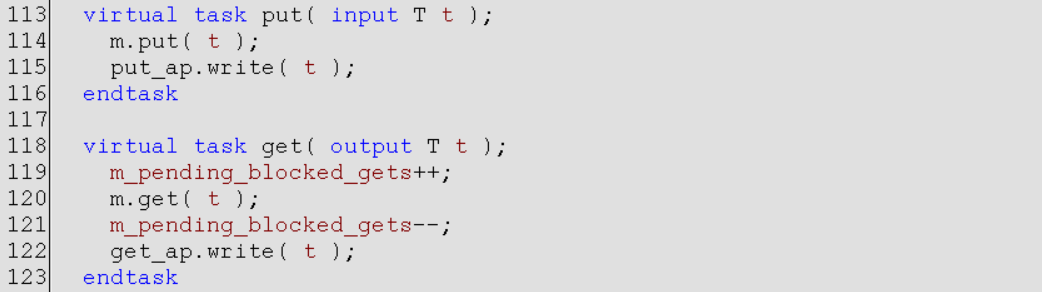

所以最終put()和get()方法的實現都是在imp所在的component類中實現的。uvm_tlm_fifo#(T)中的這些方法繼承于uvm_tlm_fifo_base，并對這些方法進行了重寫。
這些方法都是對mailbox的操作，以及調用put_ap和get_ap的write()函數
這里put_ap和get_ap也沒有和別的口連接，調用它們的write有什么用？ 調用write函數，則put_ap和get_ap必須有所連接，否則應該會報錯吧。但是什么時候會把put_ap和get_ap連接呢？和誰連接呢？必須要進行連接嗎？
analysis_port和analysis_fifo的區別和聯系
剛開始寫代碼時，會經常混淆analysis_port和analysis_fifo。如果把前面的梳理清楚，這里我們自然就清楚兩者有著本質的區別。
注意analysis port和analysis fifo有著本質的不同，前者是端口類，而后者是FIFO類，F(xiàn)IFO可以認為是一個組件component，在FIFO中，例化了非常多的imp端口以及若干的analysis port端口

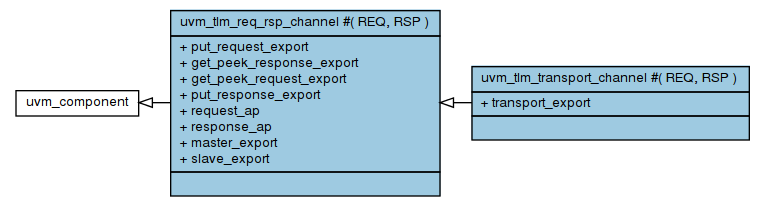

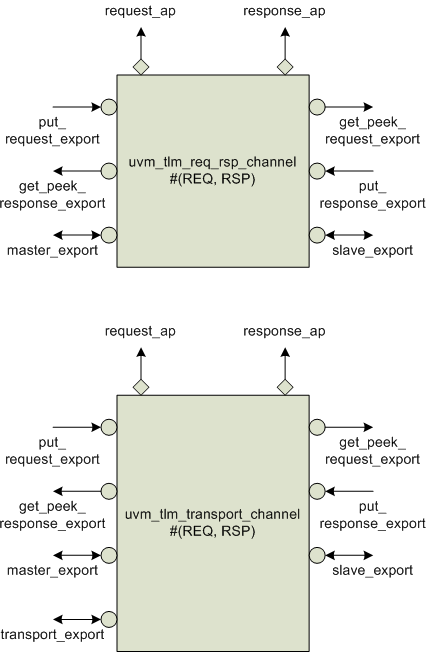

2.4 TLM1中的Channel類
暫未使用過，之后遇到再補充。
2.5 sequence機制中用到的端口類
sequence機制是事務產生和發送的核心機制。涉及到sequencer和driver之間的事務傳輸。用到的端口類也比較特殊。只有一種前綴對應的port，export，imp端口。這里把上述類庫地圖的最后一部分單獨截圖出來。
這三種seq_port類是
- uvm_seq_item_pull_port#(REQ,RSP)
- uvm_seq_item_pull_export#(REQ,RSP)
- uvm_seq_item_pull_imp#(REQ,RSP,IMP)

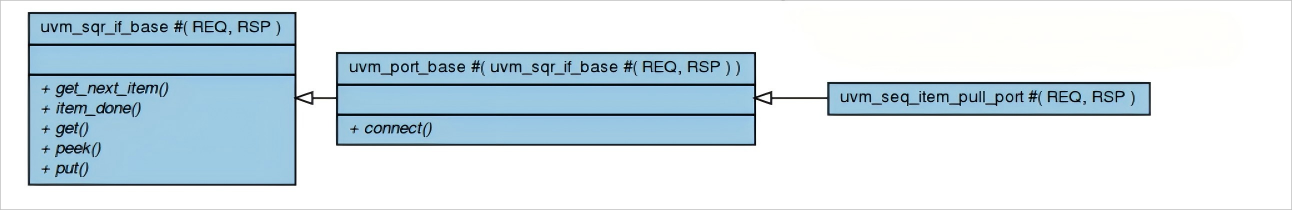

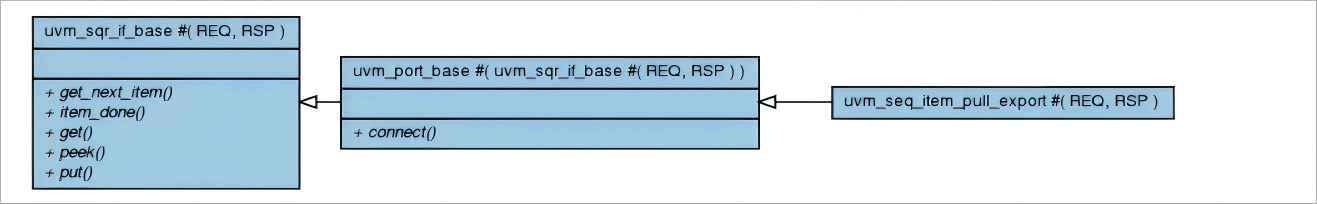

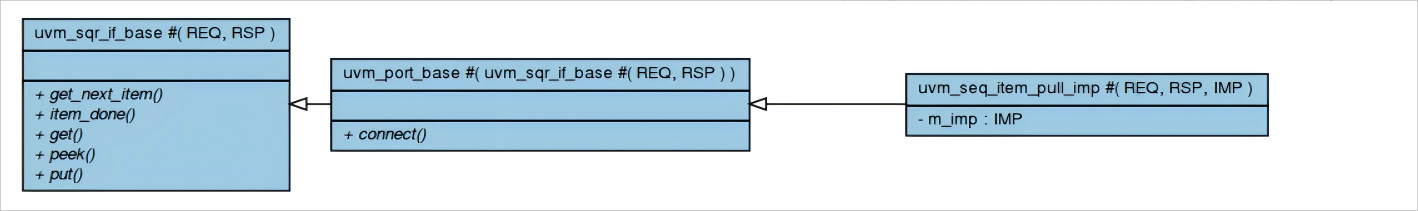

它們也是繼承自u(píng)vm_port_base#(IF)，但是和其他端口類的區別是，繼承的uvm_port_base#(IF)的IF參數是uvm_sqr_if_base#(REQ,RSP)。而不是uvm_tlm_if_base#(T,T)。兩者的區別在2.2節中已經描述。

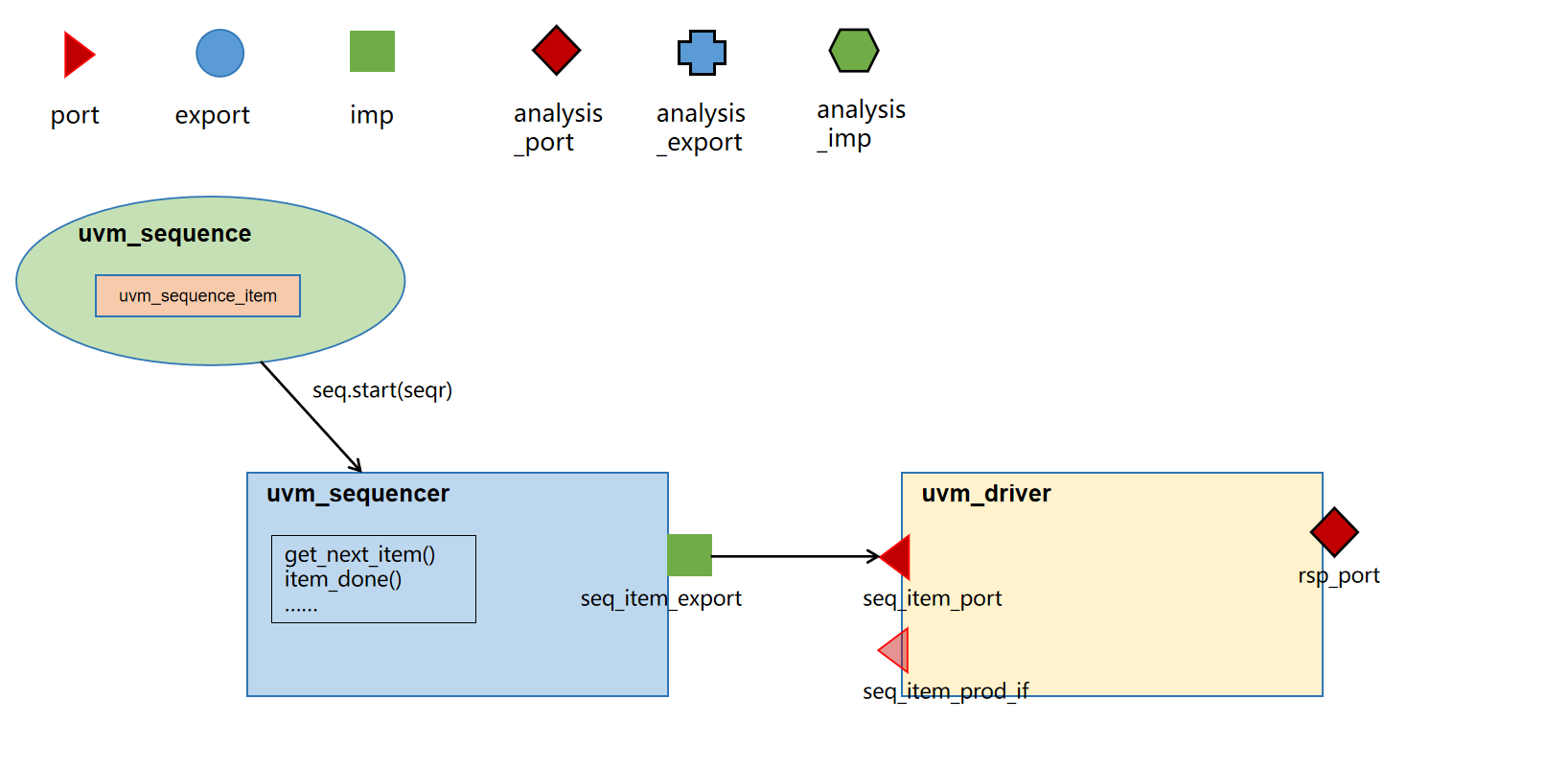

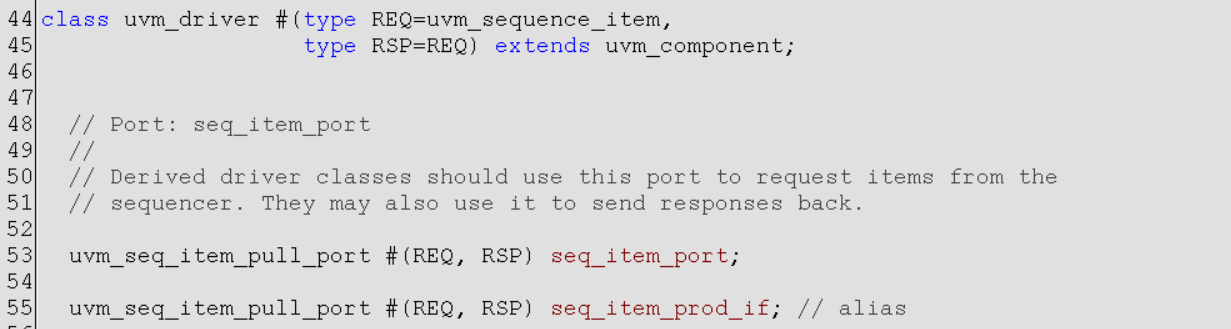

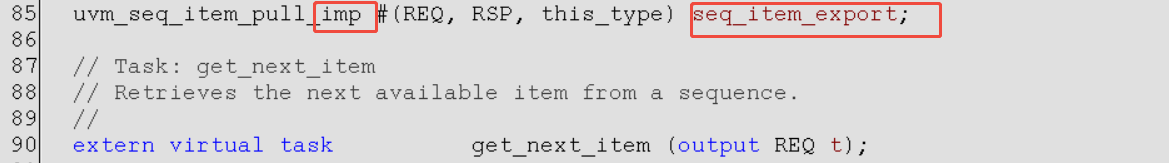

這三類端口的典型使用場景就是在sequence機制中。在uvm_driver中例化了uvm_seq_item_pull_port#(REQ,RSP)，在uvm_sequencer中例化了uvm_seq_item_pull_imp#(REQ,RSP,IMP)。
sequence機制中的TLM傳輸
- connect：在agent中，連接driver和sequencer。my_drv.seq_item_port.connect(my_seqr.seq_item_export)
- 在my_drv的run_phase中，調用seq_item_port.get_next_item()，進而調用了my_seqr.seq_item_export.get_next_item()，進而調用了my_seqr.get_next_item()，此時my_seqr收到my_drv的數據請求。會檢查是否有sequence發送到my_seqr，如果沒有則處于等待狀態。
- seq調用seq.start(my_seqr)，將產生的事務發送給my_seqr。此時事務通過my_seqr傳遞給my_drv。
- my_drv處理完事務之后，調用seq_item_port.item_done()，表示結束，最終調用的是my_seqr.item_done()
2.6 TLM機制的源代碼解析：
在上面的傳輸過程中，多次描述到這樣一個過程：
當調用port.put()方法時，會引發調用與之相連的imp.put()方法，進而會調用imp所在的component類的put()方法。
那么由此引發兩個疑問：
- port.put()是如何引發后續方法的調用的？
- 最終的put()方法是在imp所在的component類中實現的，具體要寫成什么，才算實現了put()？

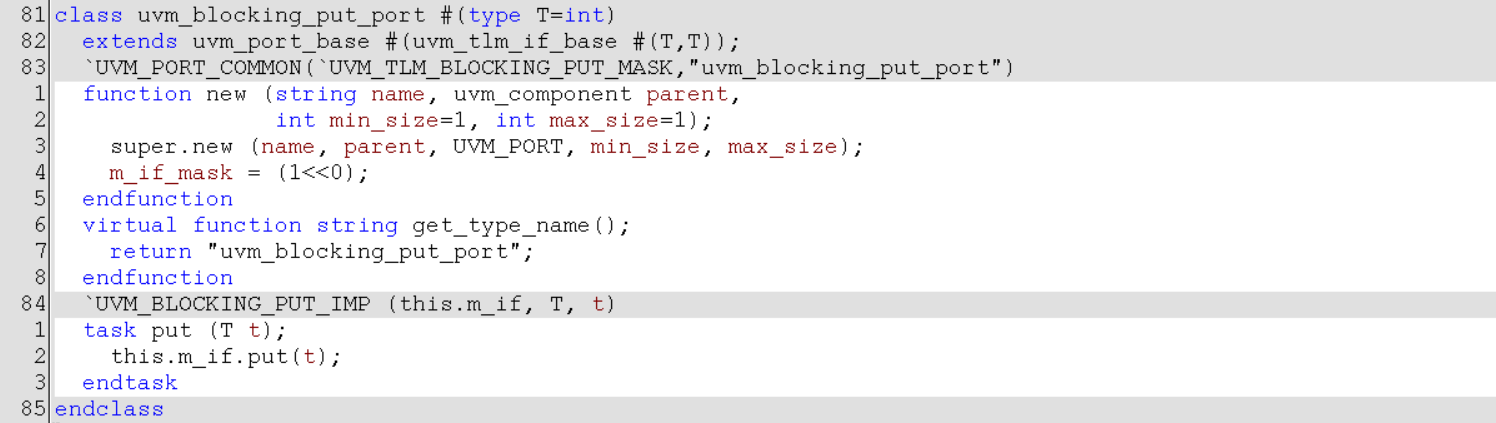

在"tlm1/uvm_ports.svh"文件中定義了各種各樣的port類，定義寫法都是一樣的，這里找一個拆開解析

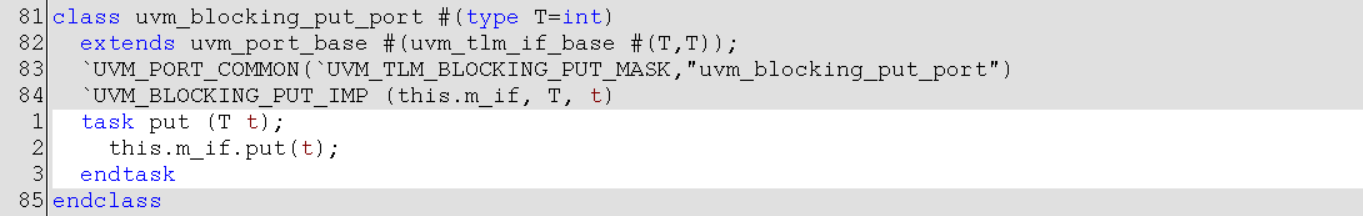

首先，uvm_blocking_put_port#(T)繼承自u(píng)vm_port_base#(IF)，這里傳入的IF參數是uvm_tlm_if_base#(T,T)類。所以u(píng)vm_blocking_put_port繼承自u(píng)vm_port_base進而繼承自u(píng)vm_tlm_if_base。 uvm_blocking_put_port傳入的參數T，最終會傳入到uvm_tlm_if_base中的參數(T,T)。 這里的參數T一般來說是流經端口的事務類。是uvm_sequence_item的子類。
在uvm_blocking_put_port中重寫了uvm_tlm_if_base中的put任務，在put任務中調用了this.m_if.put()。this.m_if是從uvm_port_base中繼承的，m_if是uvm_port_base類的一個句柄。
這里的this.m_if指向的是與uvm_blocking_put_port相連的uvm_blocking_put_imp的實例。
這里有了一個關鍵性疑問，在put_port中的m_if，是在什么時候指向的put_imp實例？
很自然的會想到connect函數，因?yàn)橹挥姓{(diào)用port.connect(imp)才建立兩個端口之間的聯系。

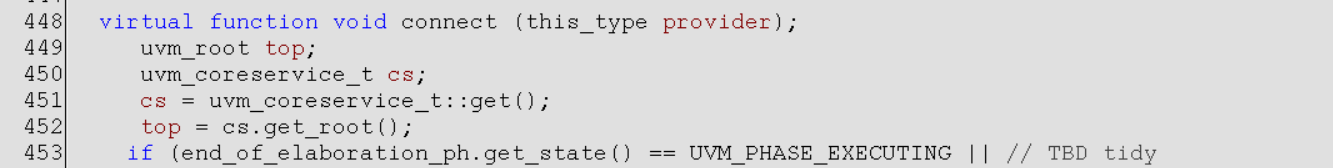

走進connec()函數
代碼太長，這里就不貼了，總結connect函數主要干的事情。
connect()函數傳入的參數為一個uvm_port_base類型的句柄，provider
- 檢查provider是否為空，是否是自己本身，檢查provider的m_if_mask和自己的m_if_mask關系
- 檢查端口連接關系，不能是export連port，自己本身不能是imp等等
- 檢查relationship，更復雜的層級關系要滿足
- 以上都滿足之后，說明端口連接是合法的，就把provider放入當前port端口類中的關聯數組m_provided_by中。同時provider也把當前port類放入自己的關聯數組m_provided_to中
會發現，connect()函數并沒有對m_if的任何操作。
我想說的是接下來這部分，將是我看uvm以來最沖擊我的一段代碼。這段比較細節，即使不清楚也無所謂。

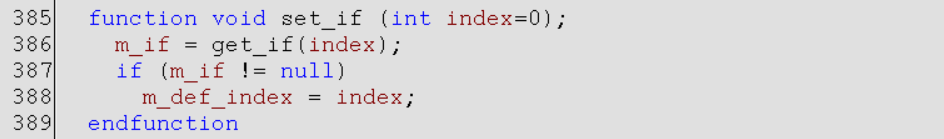

uvm_port_base中，唯一出現m_if賦值的地方是：
尋找set_if(()被何時被調用

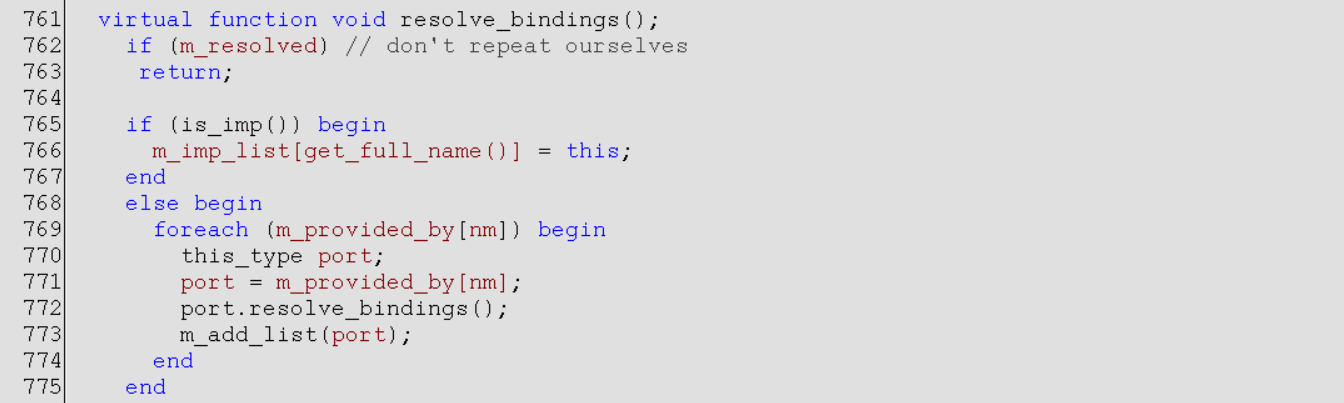

在uvm_port_phase中的resolve_bindings()函數中的最后一行，調用了set_if()函數。
resolve_bindings()函數做的事情是：
如果當前端口不是imp端口，那么會遍歷m_provided_by這個關聯數組，這個關聯數組中是上述connect函數執行之后，存放的與當前port相連的端口。先調用了連接端口的resolve_bindings。 然后調用了m_add_list。 將m_provided_by中的值放到m_imp_list關聯數組中。
最終調用了set_if()。在set_if中調用了get_if。最終m_if指向的是m_imp_list關聯數組中的第一個imp實例。
那么resolve_bindings()是何時被調用的呢？

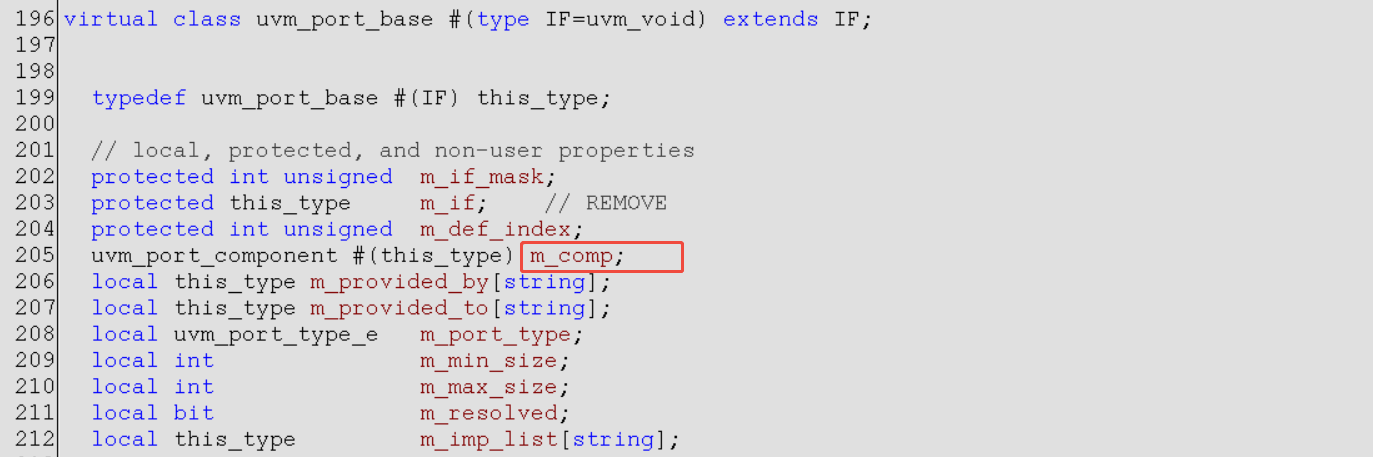

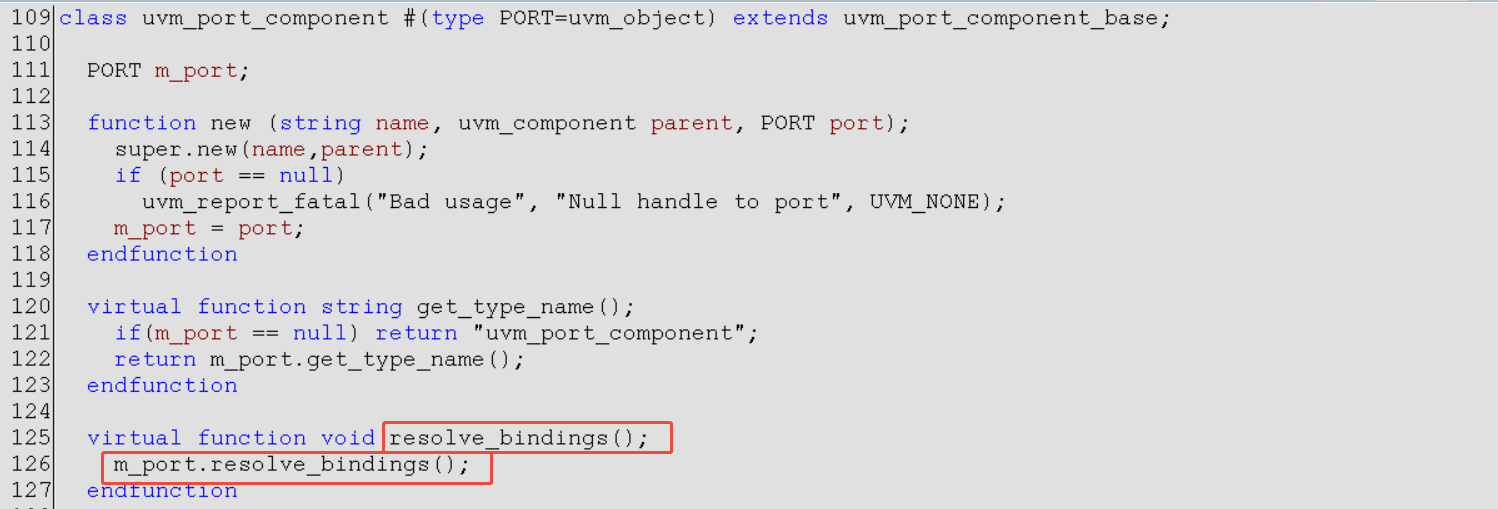

不起眼的m_comp是關鍵。在uvm_port_base中，例化了一個uvm_component類型的類。
m_comp的作用一個是繼承了來自u(píng)vm_component的一些report方法，便于打印一些信息。另外是m_comp在實例化之后，會根據phase機制，自動執行一些函數。
在m_comp中，有一個resolve_bindings函數，會調用m_port.resolve_bindings()函數。
而m_comp中的resolve_bindings函數是重寫的uvm_component的resolve_bindings()函數。

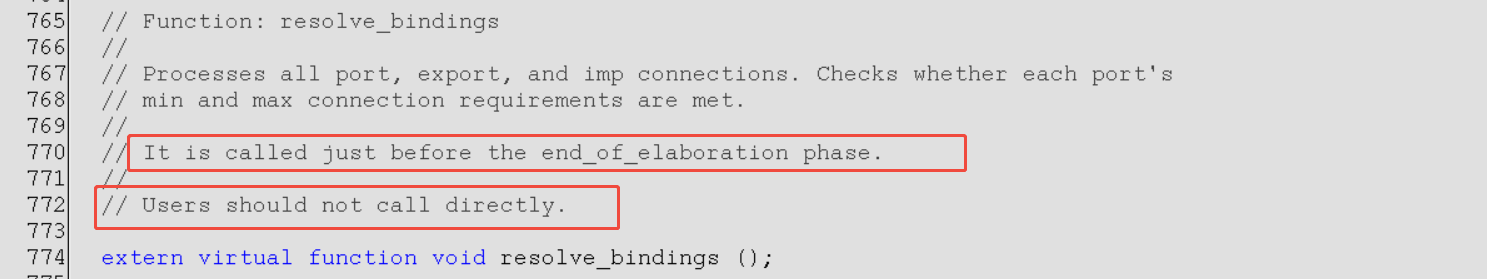

而uvm_component的resolve_bindings()函數是在end_of_elaboration phase開始之前自動執行的。

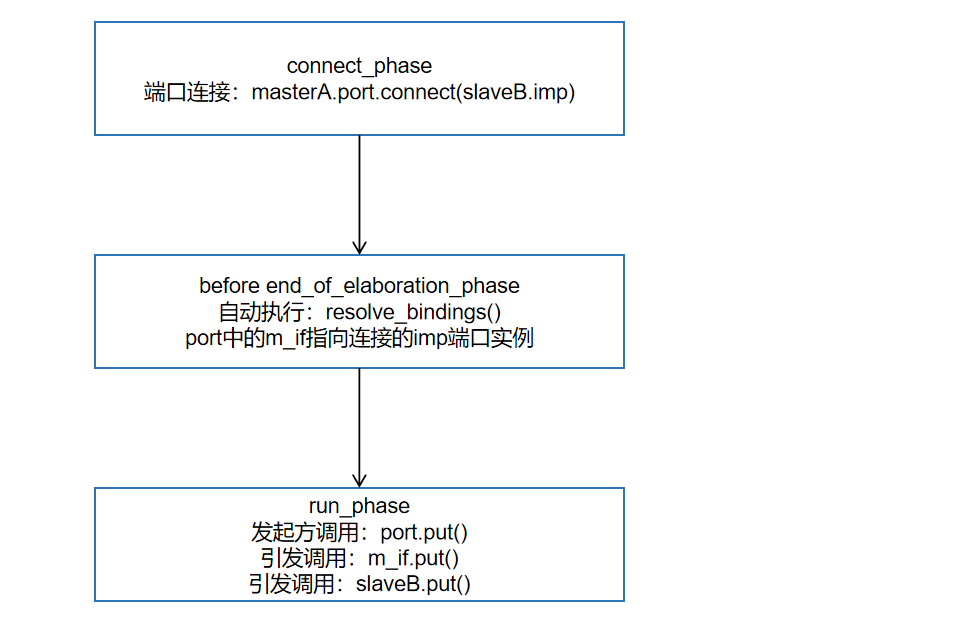

至此，整個的順序就已經清晰了。
回到最開始uvm_blocking_put_port#(T)中put()任務的描述：
在put(T t)中，調用了this.m_if.put(t)。注意此時port端口處理的事務t，通過task的參數傳遞到了this.m_if.put(t)中。

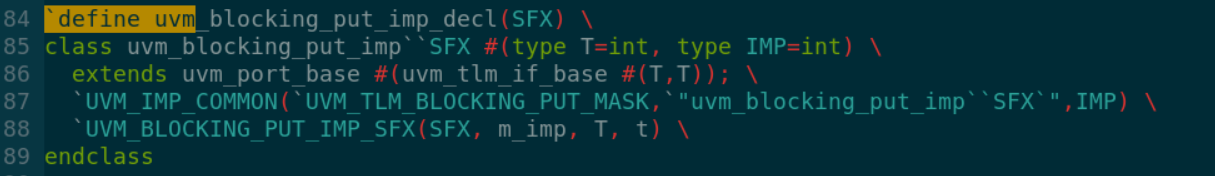

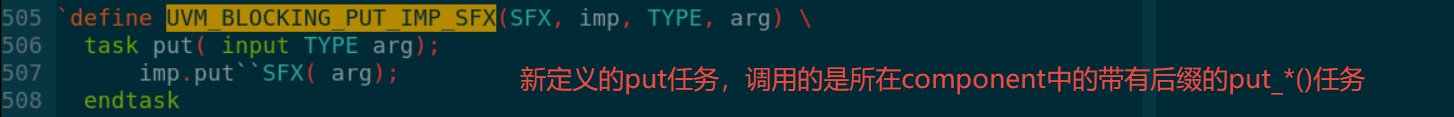

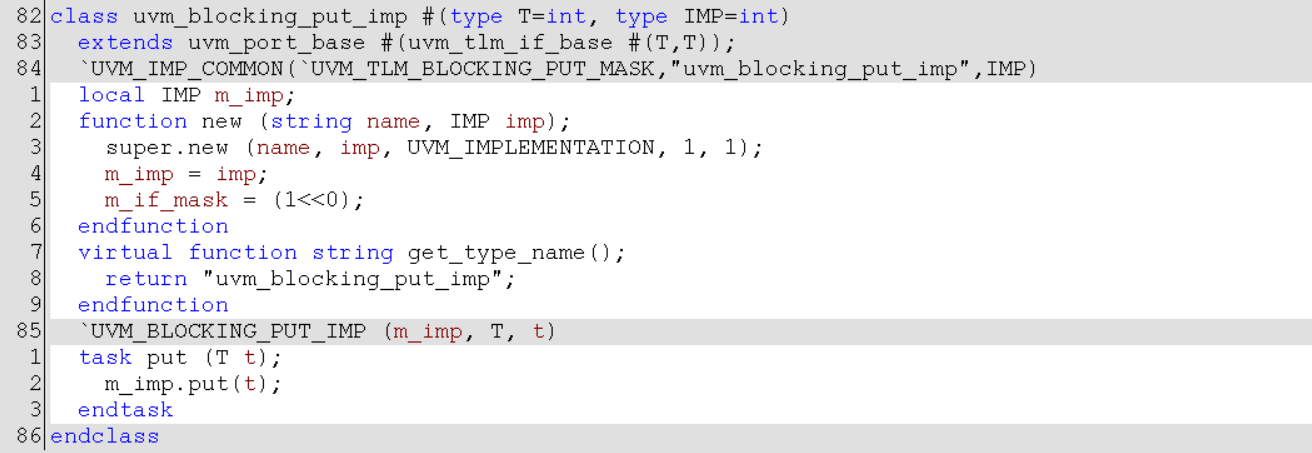

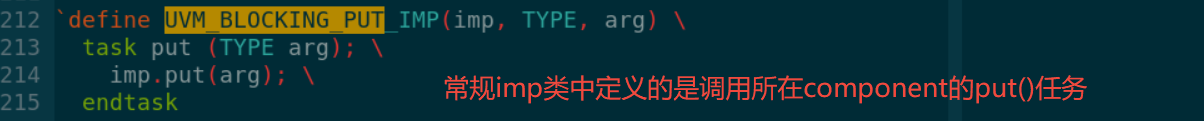

再進到uvm_blocking_put_imp#(T)中，看其內部定義的put任務

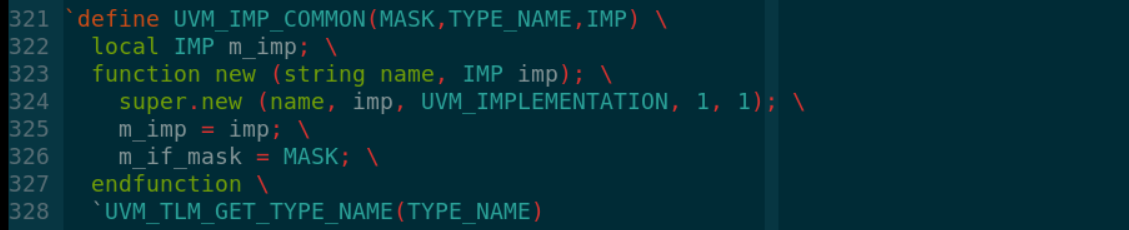

可以注意到imp類型的類，其參數多了一個IMP，這個IMP是端口所屬的component類本身。一般在component中例化該imp端口時，會傳入this。
在imp類中，聲明IMP的一個句柄m_imp，imp類的put(T t)任務中，調用m_imp的put(t)任務。最終masterA中的trans，被slaveB拿到。
put()任務的參數t，在調用過程中傳遞，是整個TLM通信中事務傳輸?shù)淖罱K實現。對于get()任務，參數的傳遞方向改為output，與put()方向相反。
2.7 使用宏 `uvm_*_imp_decl
注意，該宏只針對imp類的端口
該宏出現解決的問題基于如下場景
不同于之前的一對一連接，現在有componentA和componentC都要和componentB連接。將會面例如下問題：
當按照常規方法，做如下連接時，compA.portA.put(t)最終會調用compB.put(t)，而compC.portC.put(t)最終也會調用compB.put(t)。如果A和C同時向B發起傳輸，將會同時調用put，并且無法解決各自的需求。這顯然是不合理的。
class componentA extends from uvm_component; uvm_put_port#(A_trans) portA; // …… task run_phase(uvm_phase phase); portA.put(A_trans); endtask endclass class componentC extends from uvm_component; uvm_put_port#(C_trans) portC; // …… task run_phase(uvm_phase phase); portC.put(C_trans); endtask endclass class componentB extends from uvm_component; uvm_put_imp#(A_trans,this) impAB; uvm_put_imp#(C_trans,this) impCB; task put(); // …… //這里將會引發矛盾和沖突 endtask endclass class test_env extends from uvm_env; componentA compA; componentB compB; componentC compC; function void connect_phase(uvm_phase phase); compA.portA.connect(compB.impAB); compC.portC.connect(compB.impCB); endfunction endclass
自然而然的會想到，在componentB中定義兩個put方法，put_A()和put_C()方法。
- 當發起compA.portA.put()時，最終調用compB.put_A()方法
- 當發起compC.portC.put()時，最終調用comB.put_C()方法
以此來實現兩路傳輸?shù)莫?dú)立性。但是依靠原有的框架，使用原有的類，是無法實現的。因?yàn)樵械膇mp類中，方法是固定寫死的，不會有我們?nèi)藶槎x添加的put_A()和put_C()。
我們可以做的是自定義新的impAB類和impCB類，重新定義imp中的put()方法
- 在impAB類中調用put()方法時，調用的是compB.put_A()方法
- 在impCB類中調用put()方法時，調用的是compB.put_B()方法
而這所有的區別，僅在于后綴的不同。uvm中提供了宏幫我們來完成這個過程。
`uvm_*_imp_decl宏共有23種，這個宏展開后其實就是對比常規的23種imp類的重新定義。
uvm_blocking_put_imp_decl(SFX)
uvm_nonblocking_put_imp_decl(SFX)
uvm_put_imp_decl(SFX)
uvm_blocking_get_imp_decl
uvm_nonblocking_get_imp_decl(SFX)
uvm_get_imp_decl(SFX)
……
以u(píng)vm_blocking_put_imp_decl(SFX)為例，展開解析:
這個宏是帶參數的宏，這個參數就是人為定義的后綴。使用該宏時，就會產生一個新class的聲明。如`uvm_blocking_put_imp(_A)等價于聲明了一個class，類名為 uvm_blocking_put_imp_A。
在類內部，又調用了兩個宏，展開來看：
第一個宏就是在常規的imp類中用到的宏，聲明了new函數，以及指定了type_name。沒有什么特別之處。
第二個宏，和常規imp類中的宏不同，這里重新定義了put()任務中的內容：
至此，使用這個宏之后的代碼如下：
`uvm_put_imp_decl(_A) `uvm_put_imp_decl(_C)// 兩個宏的使用一定要在class之外，因?yàn)楹瓯旧泶淼木褪莄lass的聲明。 class componentA extends from uvm_component; uvm_put_port#(A_trans) portA; // …… task run_phase(uvm_phase phase); portA.put(A_trans); endtask endclass class componentC extends from uvm_component; uvm_put_port#(C_trans) portC; // …… task run_phase(uvm_phase phase); portC.put(C_trans); endtask endclass class componentB extends from uvm_component; uvm_put_imp_A#(A_trans,this) impAB; //使用新定義的imp類 uvm_put_imp_C#(C_trans,this) impCB; //使用新定義的imp類 task put_A(); // task名字必須和后綴保持一致 // …… endtask task put_B(); // task名字必須和后綴保持一致 // …… endtask endclass class test_env extends from uvm_env; componentA compA; componentB compB; componentC compC; function void connect_phase(uvm_phase phase); compA.portA.connect(compB.impAB); compC.portC.connect(compB.impCB); endfunction endclass
至此，上述情景的傳輸過程如下：
注意：在新定義的imp類中，put任務是不帶后綴的，依舊是叫put()。這里的名字必須和port中的保持一致。區別是調用的不再是componentB中的put()，而是componentB中的put_*()
三、實戰部分
在這個網站中，提供了一些連接場景下的代碼模板
3.1 各component的連接結構圖
需要畫一張圖，畫一個大而全的圖
3.2 代碼部分
本文轉自 https://blog.csdn.net/weixin_48157494/article/details/151726600，如有侵權，請聯系刪除。
浙公網安備 33010602011771號
