一、什么是FIFO
FIFO 是 First In First Out 的簡稱。是指在FPGA內部用邏輯資源實現的能對數據的存儲具有先進先出特性的一種緩存器。
FIFO 與 RAM 和 ROM 的區別是 FIFO 沒有外部讀寫地址線，采取順序?qū)懭霐?shù)據，順序讀出數據的方式，其數據地址由內部讀寫指針自動加1完成。FIFO 使用起來簡單方便，由此帶來的缺點是不能像 RAM 和 ROM 那樣可以由地址線決定讀取或?qū)懭肽硞€指定的地址。
二、為什么要用FIFO
用Verilog實現的電路最終映射到FPGA內是由一個個獨立的功能模塊組成的，各個模塊又通過相關信號關聯在一起，當存在模塊間處理數據速度不同（有快有慢）時，處理得快的模塊就需要等一等處理得慢的模塊，這個等待其實就是緩存的實現。我們可以采用FIFO來解決數據的緩存。
打個比方，就像水龍頭放水慢（輸入慢），但我們?nèi)颂崴臅r候是一次處理一桶水（輸出快），所以需要一個水桶作為緩存，等存滿一桶水，再一次被人提走。
又或者像我們?nèi)撕人淮谓右槐?輸入快)， 渴的時候喝兩口（輸出慢）。這里，杯子作為緩存。
在現代集成電路芯片中，隨著設計規模的不斷擴大，一個系統中往往含有數個時鐘，此時，異步時鐘之間的接口電路的設計將成為關鍵。而使用異步FIFO可以在兩個不同時鐘系統之間快速而方便地傳輸實時數據。
FIFO的應用場景一般有數據緩存、協議處理、串并轉換、跨時鐘域數據處理。
三、FIFO分類
FIFO根據讀寫時鐘是否為同一時鐘分為同步FIFO和異步FIFO。
同步FIFO是指讀時鐘和寫時鐘為同一個時鐘，在時鐘沿來臨時可同時發生讀寫操作。
異步FIFO是指讀寫時鐘不一致，讀寫時鐘是互相獨立的2個時鐘。
同步FIFO在實際應用中比較少見，常用的是異步FIFO，但基于學習的目的，下文對兩種FIFO都進行講解。
四、同步FIFO
1. 同步FIFO電路框圖
截圖來自https://blog.csdn.net/HengZo/article/details/49683707。
簡單來說，同步FIFO其實就是一個雙口RAM加上兩個讀寫控制模塊。FIFO的常見參數和信號如下：
- FIFO的寬度：即FIFO一次讀寫操作的數據位；
- FIFO的深度：指的是FIFO可以存儲多少個N位的數據（如果寬度為N）。
- 滿標志：FIFO已滿或?qū)⒁獫M時由FIFO的狀態電路送出的一個信號，以阻止FIFO的寫操作繼續向FIFO中寫數據而造成溢出（overflow）。
- 空標志：FIFO已空或?qū)⒁諘r由FIFO的狀態電路送出的一個信號，以阻止FIFO的讀操作繼續從FIFO中讀出數據而造成無效數據的讀出（underflow）。
- 讀時鐘：讀操作所遵循的時鐘，在每個時鐘沿來臨時讀數據。（同步FIFO 讀寫只有一個時鐘）
- 寫時鐘：寫操作所遵循的時鐘，在每個時鐘沿來臨時寫數據。（異步FIFO讀寫時鐘分開）
- 讀指針：總是指向下一個將要被寫入的單元，寫完后自動加1，復位時，指向第1個單元(編號為0)。
- 寫指針：總是指向下一個將要被讀出的單元，讀完后自動加1，復位時，指向第1個單元(編號為0)
其實可以把FIFO比作一個單向行駛的隧道，隧道兩端都有一個門進行控制，F(xiàn)IFO寬度就是這個隧道單向有幾個車道，F(xiàn)IFO的深度就是一個車道能容納多少輛車，當隧道內停滿車輛時，這就是FIFO的寫滿狀態，當隧道內沒有一輛車時，這便是FIFO的讀空狀態。
2. 同步FIFO空滿判斷（計數器）
FIFO 的設計原則是任何時候都不能向滿FIFO中寫入數據（寫溢出），任何時候都不能從空FIFO中讀取數據（讀溢出）。FIFO 設計的核心是空滿判斷。FIFO設置讀、寫地址指針，F(xiàn)IFO初始化的時候讀指針和寫指針都指向地址為0的位置， 當往FIFO里面每寫一個數據，寫地址指針自動加1指向下一個要寫入的地址。當從FIFO里面每讀一個數據，讀地址指針自動加1指向下一個要讀出的地址，最后通過比較讀地址指針和寫地址指針的大小來確定空滿狀態。
當讀地址指針追上寫地址指針，寫地址指針跟讀地址指針相等，此時FIFO是讀空狀態。
當寫地址指針追上讀地址指針，寫指針跟讀地址指針再次相等的時候，此時FIFO是寫滿狀態。
FIFO的空滿判斷一般有兩種方式，一種是計數器，另一種是拓展最高位。本文將在同步FIFO里面講解計數器的方法。在異步FIFO里面講解拓展最高位的方法。
3. 同步FIFO設計代碼
同步FIFO基本接口：
| 信號 | 描述 |
| clk | 系統時鐘 |
| rstn | 系統復位信號 |
| wr_en | 寫使能端 |
| wr_data | FIFO寫數據 |
| fifo_full | FIFO的滿標志位 |
| rd_en | 讀使能端 |
| rd_data | FIFO讀數據 |
| fifo_empty | FIFO的空標志位 |
同步FIFO當中，當寫使能有效的時候計數器加一；當讀使能有效的時候，計數器減一，將計數器與FIFO的size進行比較來判斷FIFO的空滿狀態。這種方法設計比較簡單，但是需要的額外的計數器，就會產生額外的資源，而且當FIFO比較大時，會降低FIFO最終可以達到的速度。
同步FIFO實現代碼如下：
1 module sync_fifo#(parameter BUF_SIZE=8, BUF_WIDTH=8) ( 2 //FIFO的數據位寬默認為8bit 3 //FIFO深度默認為8 4 5 6 input i_clk,//輸入時鐘 7 input i_rst,//復位信號 8 input i_w_en,//寫使能信號 9 input i_r_en,//讀使能信號 10 input [BUF_WIDTH-1:0] i_data,//寫入數據 11 12 output reg [BUF_WIDTH-1:0] o_data,//讀出數據 13 output o_buf_empty,//FIFO空標志 14 output o_buf_full );//FIFO滿標志 15 16 reg [3:0] fifo_cnt; //記錄FIFO數據個數 17 reg [$clog2(BUF_SIZE)-1:0] r_ptr,w_ptr; //數據指針為3位寬度，0-7索引，8個數據深度，循環指針0-7-0-7 18 reg [BUF_WIDTH-1:0] buf_mem[0:BUF_SIZE-1]; //定義FIFO大小 19 20 21 //判斷空滿 22 assign o_buf_empty=(fifo_cnt==4'd0)?1'b1:1'b0; 23 assign o_buf_full=(fifo_cnt==4'd8)?1'b1:1'b0; 24 25 26 always@(posedge i_clk or posedge i_rst) //用于修改計數器 27 begin 28 if(i_rst) 29 fifo_cnt<=4'd0; 30 else if((!o_buf_full&&i_w_en)&&(!o_buf_empty&&i_r_en)) //同時讀寫，計數器不變 31 fifo_cnt<=fifo_cnt; 32 else if(!o_buf_full&&i_w_en) //寫數據，計數器加1 33 fifo_cnt<=fifo_cnt+1; 34 else if(!o_buf_empty&&i_r_en) //讀數據，計數器減1 35 fifo_cnt<=fifo_cnt-1; 36 else 37 fifo_cnt <= fifo_cnt; //其他情況，計數器不變 38 end 39 40 always@(posedge i_clk or posedge i_rst) //讀數據 41 begin 42 if(i_rst) 43 o_data<=8'd0; 44 else if(!o_buf_empty&&i_r_en) 45 o_data<=buf_mem[r_ptr]; 46 end 47 48 always@(posedge i_clk) //寫數據 49 begin 50 if(!o_buf_full&&i_w_en) 51 buf_mem[w_ptr]<=i_data; 52 end 53 54 always@(posedge i_clk or posedge i_rst) //讀寫地址指針變化 55 begin 56 if(i_rst) begin 57 w_ptr <= 0; 58 r_ptr <= 0; 59 end 60 else begin 61 if(!o_buf_full&&i_w_en) // 寫數據，地址加1，溢出后自動回到0開始 62 w_ptr <= w_ptr + 1; 63 if(!o_buf_empty&&i_r_en) // 讀數據，地址加1，溢出后自動回到0開始 64 r_ptr <= r_ptr + 1; 65 end 66 end 67 68 endmodule
4. 同步FIFO仿真結果
同步FIFO仿真測試文件
1 `timescale 1ns/1ns 2 3 module sync_fifo_tb; 4 reg i_clk,i_rst; 5 reg i_w_en,i_r_en; 6 reg [7:0] i_data; 7 wire [7:0] o_data; 8 wire o_buf_empty,o_buf_full; 9 10 sync_fifo dut( 11 .i_clk(i_clk), 12 .i_rst(i_rst), 13 .i_data(i_data), 14 .i_w_en(i_w_en), 15 .i_r_en(i_r_en), 16 .o_buf_empty(o_buf_empty), 17 .o_buf_full(o_buf_full), 18 .o_data(o_data) 19 ); 20 21 initial begin 22 #30; 23 forever #10 i_clk = ~i_clk; //時鐘 24 end 25 reg [7:0] r_data=8'd0; 26 initial begin 27 i_clk=1'b0; 28 i_rst=1'b0; 29 i_w_en=1'b0; 30 i_r_en=1'b0; 31 i_data=8'd0; 32 #5 i_rst=1'b1; 33 #10 i_rst=1'b0; 34 35 push(1); 36 fork //同時執行push和pop 37 push(2); 38 pop(r_data); 39 join 40 push(3); 41 push(4); 42 push(5); 43 push(6); 44 push(7); 45 push(8); 46 push(9); 47 push(10); 48 push(11); 49 push(12); 50 push(13); 51 push(14); 52 push(15); 53 push(16); 54 push(17); 55 pop(r_data); 56 push(18); 57 pop(r_data); 58 pop(r_data); 59 pop(r_data); 60 pop(r_data); 61 push(19); 62 pop(r_data); 63 push(20); 64 pop(r_data); 65 pop(r_data); 66 pop(r_data); 67 pop(r_data); 68 pop(r_data); 69 pop(r_data); 70 pop(r_data); 71 pop(r_data); 72 pop(r_data); 73 pop(r_data); 74 pop(r_data); 75 push(21); 76 pop(r_data); 77 pop(r_data); 78 pop(r_data); 79 pop(r_data); 80 #100 $stop; 81 end 82 83 task push (input [7:0] data); 84 if(o_buf_full) 85 $display("Cannot push %d: Buffer Full",data); 86 else begin 87 $display("Push",,data); 88 i_data=data; 89 i_w_en=1; 90 @(posedge i_clk) #4 i_w_en= 0; //時鐘上升沿后4ns,寫使能清零 91 end 92 endtask 93 94 task pop(output[7:0] data); 95 if(o_buf_empty) 96 $display("Cannot Pop: Buffer Empty"); 97 else begin 98 i_r_en=1; 99 @(posedge i_clk) #4 i_r_en= 0; //時鐘上升沿4ns后，讀使能清零 100 data = o_data; 101 $display("Pop:",,data); 102 end 103 endtask 104 endmodule

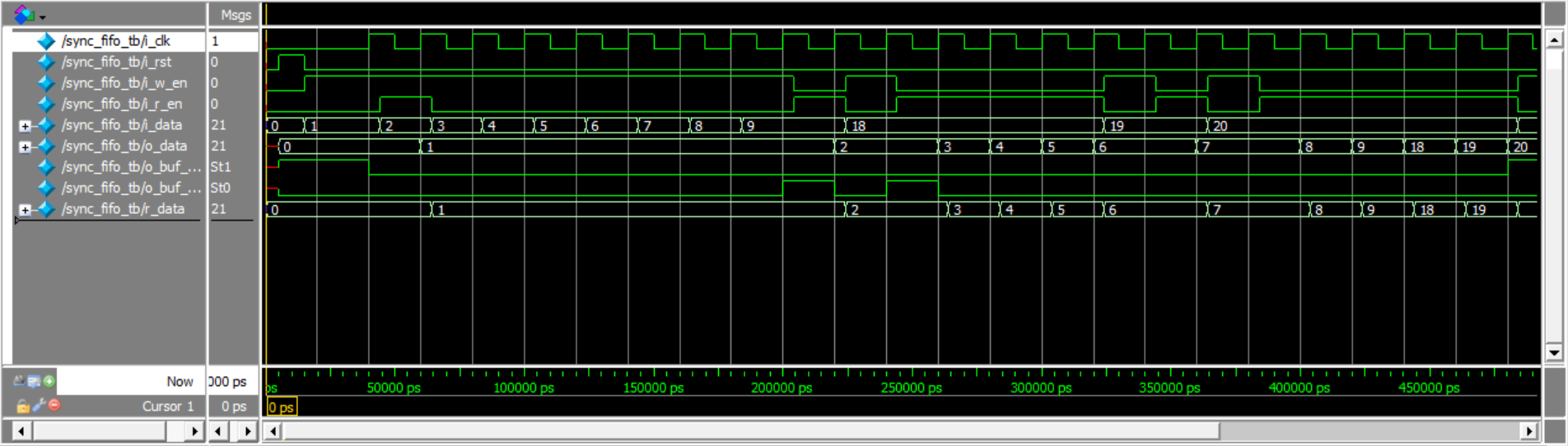

采用Modelsim仿真得到如下波形：
可以在Modelsim的View——Transcript窗口看到有如下打印信息：
# run -all # Push 1 # Push 2 # Pop: 1 # Push 3 # Push 4 # Push 5 # Push 6 # Push 7 # Push 8 # Push 9 # Cannot push 10: Buffer Full # Cannot push 11: Buffer Full # Cannot push 12: Buffer Full # Cannot push 13: Buffer Full # Cannot push 14: Buffer Full # Cannot push 15: Buffer Full # Cannot push 16: Buffer Full # Cannot push 17: Buffer Full # Pop: 2 # Push 18 # Pop: 3 # Pop: 4 # Pop: 5 # Pop: 6 # Push 19 # Pop: 7 # Push 20 # Pop: 8 # Pop: 9 # Pop: 18 # Pop: 19 # Pop: 20 # Cannot Pop: Buffer Empty # Cannot Pop: Buffer Empty # Cannot Pop: Buffer Empty # Cannot Pop: Buffer Empty # Cannot Pop: Buffer Empty # Cannot Pop: Buffer Empty # Push 21 # Pop: 21 # Cannot Pop: Buffer Empty # Cannot Pop: Buffer Empty # Cannot Pop: Buffer Empty
五、異步FIFO
1、異步FIFO的電路框圖
異步FIFO有兩個時鐘信號，讀和寫接口分別采用不同時鐘，這兩個時鐘可能時鐘頻率不同，也可能時鐘相位不同，可能是同源時鐘，也可能是不同源時鐘。
由 Clifford E. Cummings（Sunburst Design 聯合創始人、Verilog/SystemVerilog 領域權威專家）提出的 異步 FIFO（Asynchronous FIFO） 的實現方法成為硬件設計中處理跨時鐘域數據通信的標桿方案（論文《Simulation and Synthesis Techniques for Asynchronous FIFO Design》）。
下面來看該方案里異步FIFO的系統框圖：
可以看到異步FIFO實質上也是基于中間的雙口RAM，外加一些讀寫控制電路組成的。因為這里讀寫用的是兩個不同的時鐘，這將涉及到跨時鐘域（CDC, Clock Domain Crossing）問題。跨時鐘域的電路會帶來亞穩態。
2 、亞穩態

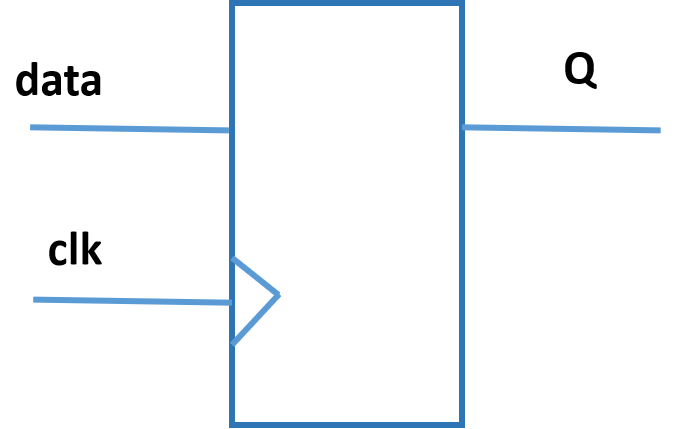

在了解亞穩態之前先了解建立時間（setup time，Tsu）和保持時間（hold time，Th）的概念。如下是一個觸發器：
建立時間是指在觸發器的時鐘信號有效沿（如上升沿）到來之前，輸入數據必須保持穩定不變的最短時間。只有滿足建立時間，時鐘才能可靠地對數據進行采樣，若不滿足，該時鐘沿?zé)o法正確將數據打入觸發器。
保持時間是指在觸發器的時鐘信號有效沿（如上升沿）到來之后，輸入數據仍需保持穩定不變的最短時間。這確保時鐘觸發后，數據有足夠時間被正確讀取和轉換。若保持時間不足，數據可能無法被有效處理。
建立時間和保持時間的時序圖如下（Tco 代表數據經過觸發器的時延）：
在同步系統中，數據相對于時鐘總有固定的關系。當這種關系滿足器件的建立和保持時間的要求時，輸出端會在特定的傳輸延遲時間內輸出一個有效狀態。因為在同步系統中輸入信號總是滿足觸發器的時序要求，所以不會發生亞穩態。
其實換句話說就是，同步系統中時鐘可以做到與數據同步：
如上圖，假設同步系統中數據從0跳變到1，一般數據的跳變不是立馬跳變，而是有一個斜坡。第一個時鐘周期采集到的是0， 第二個周期電平已經穩定到1，所以同步時鐘系統不會出現亞穩態。
但是，在異步系統中，由于數據和時鐘的關系不是固定的，因此有時會出現違反建立和保持時間的現象。當違反建立和保持時間時，就會輸出介于兩個有效狀態之間的中間級電平且無法確定停留在中間狀態的時間，這就是出現了亞穩態（Metastability）。
當觸發器處在亞穩態時，輸出會在高低電平之間波動，這會導致延遲輸出轉換過程，并超出所規定的時鐘到輸出的延遲值( tco)。亞穩態輸出恢復到穩定狀態所需的超出tco的額外時間部分稱為穩定時間 ( tMET)。并非所有不滿足建立和保持時間的輸入變化都會導致亞穩態輸出。觸發器是否進入亞穩態和返回穩態所需時間取決于生產器件的工藝技術與外界環境。一般來說，觸發器都會在一個或者兩個時鐘周期內返回穩態。（參考Mohit Arora的《The Art of Hardware Architecture》）
亞穩態的過程可類比小球處于坡頂，處于不穩定狀態，可能向左或轉向右滾下山坡，具體是穩定到0還是1是隨機的，與輸入沒有必然的關系。
拿異步FIFO讀寫時鐘不同步來舉例，當判斷異步FIFO空滿狀態時，將讀時鐘域的讀地址指針傳輸?shù)綄憰r鐘域然后與寫地址指針進行比較判斷FIFO是否為滿，將寫時鐘域的寫地址指針傳輸?shù)阶x時鐘域然后與讀地址指針進行比較判斷FIFO是否為空。這種跨時鐘域的處理就很可能會產生亞穩態：
假設數據跟clk1是同步的，第2個時鐘比第1個時鐘滯后一點點，那么第2個時鐘在采集數據的時候有可能時鐘上升沿正好對應在數據跳變的階段，那此時讀到的數據可能是0， 可能是1， 也可能進入振蕩狀態。這種不確定的電平輸出會沿著信號通道上的電路繼續傳遞下去，對電路造成很大危害，極有可能讓整個系統掛死。
亞穩態不可完全避免， 只能通過一些處理機制如 引入同步機制（打2拍） 、 格雷碼以及乒乓操作等來降低亞穩態出現的機率。
3、打兩拍
異步FIFO的跨時鐘域處理所帶來的亞穩態可以通過同步機制（打兩拍）來降低亞穩態發生的概率。
如下圖，A時鐘域的數據Q1傳遞給B時鐘域， 當B時鐘上升沿來時，可能恰好數據Q1從0跳變到1，這樣Q2極有可能出現亞穩態。如果我們將Q2的值直接拿來用，將會導致亞穩態傳播下去。所以后面再設置一個D觸發器繼續對Q2進行采樣得到Q3。
可能Q2會產生亞穩態，但等到Q3時候電平就會穩定到0或者1（也有可能繼續是亞穩態，但一個電路出現亞穩態概率非常低， 然后連續兩次出現亞穩態的概率更低， 低到我們可以忽略， 因此我們可以假設打兩拍以后Q3 不存在亞穩態了，因此打兩拍可以解決亞穩態傳播的問題）。
Q1經過B時鐘打兩拍同步以后的數據Q3才能在B時鐘域被使用。
當然，可能有人會問，如果Q1當時跳變?yōu)?時卻被識別為0 ，對電路就沒有影響嗎? 答案是，如果只是一個地方判斷錯誤不會有太大影響。怕就怕亞穩態一直被傳播下去。
4、格雷碼
格雷碼是一種相鄰數據只有1bit變化的碼制。
| 十進制數 | 自然二進制碼 | 格雷碼 |
| 0 | 0000 | 0000 |
| 1 | 0001 | 0001 |
| 2 | 0010 | 0011 |
| 3 | 0011 | 0010 |
| 4 | 0100 | 0110 |
| 5 | 0101 | 0111 |
| 6 | 0110 | 0101 |
| 7 | 0111 | 0100 |
| 8 | 1000 | 1100 |
| 9 | 1001 | 1101 |
| 10 | 1010 | 1111 |
| 11 | 1011 | 1110 |
| 12 | 1100 | 1010 |
| 13 | 1101 | 1011 |
| 14 | 1110 | 1001 |
| 15 | 1111 | 1000 |
如果地址采用二進制碼，地址從3（0011）跳變到4（0100），有3個bit發生了變化， 每個bit 都有可能發生亞穩態，那么此時亞穩態出現的幾率是1bit 跳變的3倍。
因為格雷碼每次跳變只有一個bit，所以采用格雷碼將大大降低了亞穩態發生的概率。
格雷碼是二進制碼右移1位再與原碼相異或的結果。
二進制碼轉格雷碼的Verilog代碼實現如下：
graycode = (bincode>>1) ^ bincode;
5、 FIFO的乒乓操作

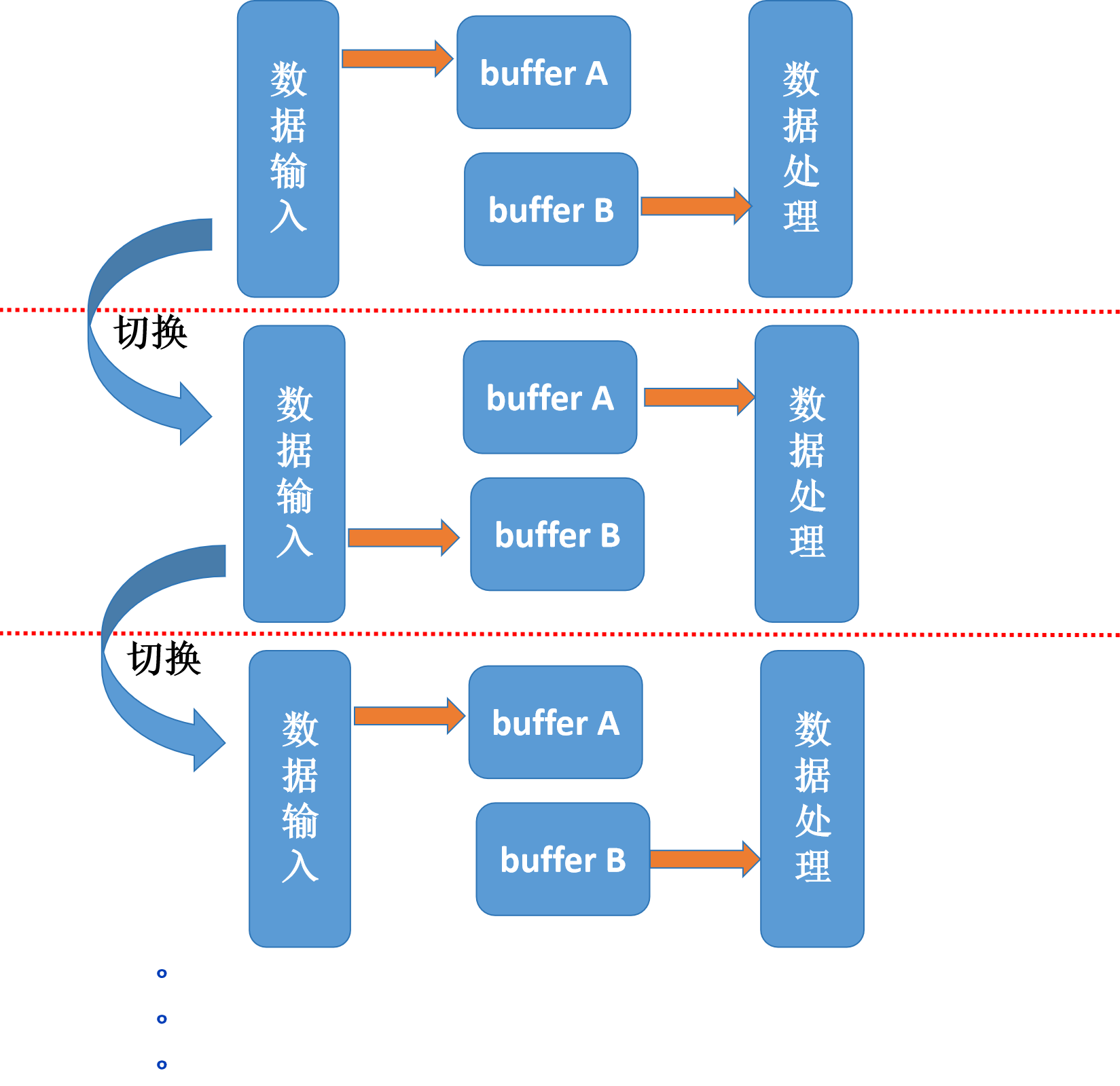

FIFO的乒乓操作是一種數據處理技術，它利用兩個或多個FIFO交替進行讀寫。例如，在一個典型的乒乓操作中，當數據被寫入到第一個FIFO時，第二個FIFO可以被讀取；當?shù)谝粋€FIFO寫完且第二個FIFO也讀完時切換到第二個FIFO進行寫入，同時讀取第一個FIFO。
這樣就確保讀寫操作不會同時訪問同一緩沖區，起到了讀和寫的隔離，從而減少了亞穩態的發生。

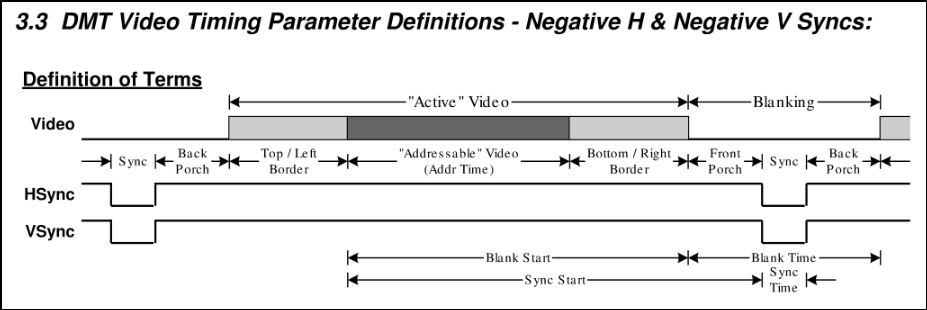

當一個緩沖區完成寫入后，讀取端可以立即處理其數據，而寫入端已開始填充另一個緩沖區。這種“填一個，讀一個”的流水線模式，一定時間內確保數據流無中斷。例如，在圖像處理過程中，DMT（Digital Multiplier Timing）時序要求在行同步信號之后，必須沒有時間間隔地輸出一整行像素數據。如果使用帶有反壓機制的FIFO，可能會出現輸出像素不完整的情況，因為FIFO的反壓機制（為了防止數據流量過大導致fifo溢出，會在fifo前面加一個ready反壓前級的數據，ready與fifo的full相關聯，fifo滿則ready為0讓前級不會再寫進去，這種稱為反壓機制）可能會導致數據的流動受到限制，從而影響每一行像素的連續輸出。相反，采用乒乓操作可以有效解決這一問題。通過使用雙緩沖區機制，乒乓操作允許系統在一個緩沖區中存儲完整的一行像素數據，同時另一個緩沖區可以用來進行數據輸出或進一步處理。這種方式確保了在行同步信號到達時，可以先完全存儲好一整行的像素數據，然后再進行連續輸出，避免了因數據流動受限而導致的像素輸出不完整的問題。（參考文獻《Proposed VESA and Industry Standards and Guidelines for Computer Display Monitor Timing (DMT)》）
總的來說，選擇乒乓FIFO的場景有：高速數據流處理、對數據連續性要求較高、異步FIFO跨時鐘域等。
6、異步FIFO的空滿判斷（拓展最高位）
FIFO只能順序?qū)懭霐?shù)據，順序的讀出數據，其數據地址由內部讀寫指針自動加1完成。在指針中添加一個額外的位(extra bit)，當寫指針增加并越過最后一個FIFO地址時，就將寫指針這個未用的MSB加1，其它位回零。對讀指針也進行同樣的操作。此時，對于深度為2n的FIFO，需要的讀/寫指針位寬為(n+1)位，如對于深度為8的FIFO，需要采用4bit的計數器，0000～1000、1001～1111，MSB作為折回標志位，而低3位作為地址指針。
（1）空判斷
如果兩個指針相同，則說明兩個指針折回的次數相等。其余位相等，說明FIFO為空；
（2）滿判斷
如果兩個指針的MSB不同，其余位相同，說明寫指針比讀指針多折回了一次；如r_addr=0000，而w_addr = 1000，為滿。
使用gray碼判斷“空”與“滿”
使用gray碼降低亞穩態概率，但同時也帶來另一個問題，即在格雷碼域如何判斷空與滿。
對于“空”的判斷依然依據二者完全相等(包括MSB)；
而對于“滿”的判斷，如下圖，由于gray碼除了MSB外，具有鏡像對稱的特點，當讀指針指向7，寫指針指向8時，除了MSB，其余位皆相同，不能說它為滿。因此不能單純的只檢測最高位了，在gray碼上判斷為滿必須同時滿足以下3條：
- wptr和同步過來的rptr的MSB不相等，因為wptr必須比rptr多折回一次。
- wptr與rptr的次高位不相等，如上圖位置7和位置15，轉化為二進制對應的是0111和1111，MSB不同說明多折回一次，111相同代表同一位置。
- 剩下的其余位完全相等。截圖參考 http://www.sunburst-design.com/papers/CummingsSNUG2002SJ_FIFO1.pdf
（3）虛空、虛滿
當前計數器值和正在比較的計數器值不同。
當寫地址同步到讀時鐘域時 這個地址需要在讀時鐘域打兩拍，而這兩拍的過程中寫控制端還可以繼續向FIFO里面寫 數據，如果此時判斷FIFO為空的話，這個空屬于虛空。
當讀地址同步到寫時鐘域時 這個地址需要在寫時鐘域打兩拍，而這兩拍的過程中讀控制端還可以繼續從FIFO里面讀取 數據，如果此時判斷FIFO為滿的話，這個滿屬于虛滿。
虛空虛滿不會產生錯誤， 只是影響FIFO 效率。 理解這些原理后，分析問題就知道去哪里分析。
7、如何選擇FIFO深度
設計FIFO的時候其深度的計算至關重要，深度設置小了有丟數據的風險，太大了又浪費資源。
其實FIFO的深度主要取決于傳輸時的極端情況。那么我們先了解跟極端情況相關的一個概念：突發傳輸。
突發傳輸
突發（burst）傳輸是這樣定義的：In telecommunication, a burst transmission or data burst is the broadcast of a relatively high-bandwidth transmission over a short period。某個短時間內相對高帶寬的數據傳輸。
其實突發傳輸也就是一個又一個的數據包，每一個數據包之間是有時間間隔的。假如模塊A不間斷地往FIFO中寫數據，模塊B同樣不間斷地從FIFO中讀數據，不同的是模塊A寫數據的時鐘頻率要大于模塊B讀數據的時鐘頻率，那么在一段時間內總是有一些數據沒來得及被讀走，如果系統一直在工作，那么那些沒有被讀走的數據會越累積越多，那么FIFO的深度需要是無窮大的，因此只有在突發數據傳輸過程中討論FIFO深度才是有意義的。
突發長度
一次傳遞一包數據完成后再去傳遞下一包數據，一段時間內傳遞的數據個數稱為burst length。比如每100個寫周期內寫入80個數據，如果輸入數據的模式是固定的，那么這里burst length就是80個數據。如果傳輸模式不是固定的，那就要考了極端情況，也就是所謂的“背靠背”。
背靠背
假設一個異步FIFO，每100個cycle可以寫入80個數據，輸入數據模式不固定，那么這就意味著這80個數據可以在100個cycle的周期的任意時間寫進FIFO里面。極端情況下可以是連續的200個cycle中，兩個80個數據是“背靠背”接著輸入的(Case 5)：
那么這種場景下的burst length就是160個數據了。
FIFO深度計算公式
FIFO的最小深度與突發長度（burst length）, 讀出率（rd_rate），寫入率（wr_rate），讀寫時鐘（rd_clk和wr_clk）等因素有關。
當寫比讀快，F(xiàn)IFO深度計算公式如下：
舉例：寫數據時鐘wr_clk=80MHz，讀數據時鐘rd_clk=50MHz，每100個寫時鐘周期就有80個數據寫入FIFO，每10個讀時鐘周期可以有6個數據讀出FIFO。
分析：這里可能會出現極端情況，即背靠背時burst length為160，rd_rate就是6/10也就是0.6。根據上面的公式計算可得出FIFO深度：
160-160*(50/80)*(6/10)=100
因此FIFO的最小深度為100。由于FIFO深度只能取2的整數次冪，因此最小深度為：2^7 = 128。
在讀寫時鐘相同或者讀比寫快時，理論上FIFO的最小深度是1即可，但在實際應用中，還需要考慮時鐘相位差異、數據位寬、傳輸效率和模式等因素，并在計算出的最小深度基礎上增加適當?shù)挠嗔俊?/p>
當讀比寫快，F(xiàn)IFO深度計算公式如下：
舉例：寫數據時鐘wr_clk=80MHz，讀數據時鐘rd_clk=100MHz，數據位寬1byte。寫側連續寫入均為8192B長度的數據包。問：為保證輸出的數據包是連續不間斷，存夠多少數據后才能開始發送？
分析：此場景為寫入一定數據后開始讀取FIFO，那么最惡劣的時刻當然是剛開始讀取的時間點。想要保證輸出連續，則必須滿足：讀取8192B數據期間寫入的數據+已緩存數據 ≥8192B，即burst length為8192。在讀完t = 8192*(1/rd_clk)這段時間里, 寫入數據個數為：t/(1/wr_clk)，8192 - 8192*(1/rd_clk)/(1/wr_clk) = 1638.4。同樣，將參數帶入上述公式：
8192?8192?(wr_clk/rd_clk)*wr_rate=1638.4
(因為是連續寫入，則寫入率wr_rate為1)
即FIFO深度最小應是1638.4，在FIFO寫滿1638.4個數據后啟動讀，保證了讀側不出現”拉斷”現象。如此，深度既滿足了數據不丟失，也最大化節省了資源。由于FIFO深度只能取2的整數次冪，因此最小深度為：2^11 = 2048。
8、異步FIFO的設計代碼
（1）頂層模塊
1 module async_fifo#(parameter BUF_SIZE=8, BUF_WIDTH=8) 2 //FIFO深度默認為8 3 //FIFO的數據位寬默認為8bit 4 5 ( 6 input [BUF_WIDTH-1:0] i_wdata, 7 input i_w_en, i_wclk, i_wrst_n, //寫請求信號，寫時鐘，寫復位 8 input i_r_en, i_rclk, i_rrst_n, //讀請求信號，讀時鐘，讀復位 9 output [BUF_WIDTH-1:0] o_rdata, 10 output o_buf_full, 11 output o_buf_empty 12 ); 13 wire [$clog2(BUF_SIZE)-1:0] waddr, raddr; 14 wire [$clog2(BUF_SIZE):0] wptr, rptr, wq2_rptr, rq2_wptr; 15 16 17 /*在檢測“滿”或“空”狀態之前，需要將指針同步到其它時鐘域時，使用格雷碼，可以降低同步過程中亞穩態出現的概率*/ 18 19 sync_r2w I1_sync_r2w( 20 .wq2_rptr(wq2_rptr), 21 .rptr(rptr), 22 .wclk(i_wclk), 23 .wrst_n(i_wrst_n)); 24 sync_w2r I2_sync_w2r ( 25 .rq2_wptr(rq2_wptr), 26 .wptr(wptr), 27 .rclk(i_rclk), 28 .rrst_n(i_rrst_n)); 29 30 /* DualRAM */ 31 32 dualram #(BUF_WIDTH, BUF_SIZE) I3_DualRAM( 33 .rdata(o_rdata), 34 .wdata(i_wdata), 35 .waddr(waddr), 36 .raddr(raddr), 37 .wclken(i_w_en), 38 .wclk(i_wclk)); 39 40 41 /*空、滿比較邏輯*/ 42 43 rptr_empty #(BUF_SIZE) I4_rptr_empty( 44 .rempty(o_buf_empty), 45 .raddr(raddr), 46 .rptr(rptr), 47 .rq2_wptr(rq2_wptr), 48 .rinc(i_r_en), 49 .rclk(i_rclk), 50 .rrst_n(i_rrst_n)); 51 wptr_full #(BUF_SIZE) I5_wptr_full( 52 .wfull(o_buf_full), 53 .waddr(waddr), 54 .wptr(wptr), 55 .wq2_rptr(wq2_rptr), 56 .winc(i_w_en), 57 .wclk(i_wclk), 58 .wrst_n(i_wrst_n)); 59 endmodule

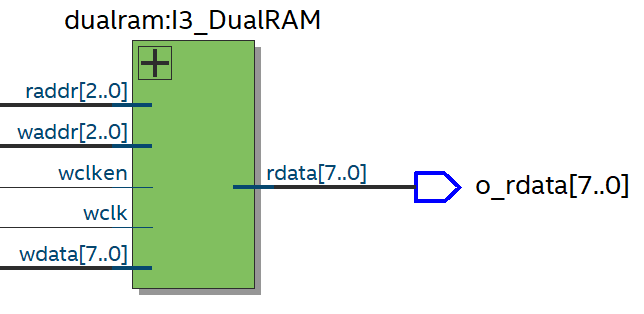

（2）雙端口RAM模塊
雙端口RAM模塊用于存儲數據。
1 module dualram 2 #( 3 parameter BUF_WIDTH = 8, // 數據位寬 4 parameter BUF_SIZE = 8 // FIFO深度 5 ) 6 ( 7 input wclken,wclk, 8 input [$clog2(BUF_SIZE)-1:0] raddr, //RAM 讀地址 9 input [$clog2(BUF_SIZE)-1:0] waddr, //RAM 寫地址 10 input [BUF_WIDTH-1:0] wdata, //寫數據 11 output [BUF_WIDTH-1:0] rdata //讀數據 12 ); 13 14 reg [BUF_WIDTH-1:0] Mem[BUF_SIZE-1:0]; 15 16 17 always@(posedge wclk) 18 begin 19 if(wclken) 20 Mem[waddr] <= wdata; 21 end 22 23 assign rdata = Mem[raddr]; 24 25 26 endmodule
（3）同步模塊1
sync_r2w 模塊用于讀地址同步到寫控制端。
1 module sync_r2w 2 #(parameter BUF_SIZE = 8) 3 ( 4 output reg [$clog2(BUF_SIZE):0] wq2_rptr, 5 input [$clog2(BUF_SIZE):0] rptr, 6 input wclk, wrst_n 7 ); 8 reg [$clog2(BUF_SIZE):0] wq1_rptr; 9 10 always @(posedge wclk or negedge wrst_n) begin 11 if (!wrst_n) 12 {wq2_rptr,wq1_rptr} <= 0; 13 else 14 {wq2_rptr,wq1_rptr} <= {wq1_rptr,rptr};// 將寫時鐘域傳過來的地址打兩拍 15 16 end 17 18 endmodule
（4）同步模塊2
sync_w2r模塊用于寫地址同步到讀控制端。
1 module sync_w2r 2 #(parameter BUF_SIZE = 8) 3 ( 4 output reg [$clog2(BUF_SIZE)+1:0] rq2_wptr, 5 input [$clog2(BUF_SIZE)+1:0] wptr, 6 input rclk, rrst_n 7 ); reg [$clog2(BUF_SIZE)+1:0] rq1_wptr; 8 9 always @(posedge rclk or negedge rrst_n) begin 10 if (!rrst_n) 11 {rq2_wptr,rq1_wptr} <= 0; 12 else 13 {rq2_wptr,rq1_wptr} <= {rq1_wptr,wptr}; 14 end 15 endmodule
（5）空判斷模塊
空判斷模塊用于判斷是否可以讀取數據。
讀操作時，讀使能rinc有效且FIFO未空。
1 module rptr_empty 2 #(parameter BUF_SIZE = 8) 3 ( 4 output reg rempty, //輸出空信號 5 output [$clog2(BUF_SIZE)-1:0] raddr, //輸出讀數據地址 6 output reg [$clog2(BUF_SIZE):0] rptr, //讀數據指針 7 input [$clog2(BUF_SIZE):0] rq2_wptr, //寫數據指針的格雷碼經過打兩拍后輸入 8 input rinc, rclk, rrst_n); 9 reg [$clog2(BUF_SIZE):0] rbin; 10 wire [$clog2(BUF_SIZE):0] rgraynext, rbinnext; 11 wire rempty_val; 12 13 always @(posedge rclk or negedge rrst_n) 14 if (!rrst_n) 15 begin 16 rbin <= 0; 17 rptr <= 0; 18 end 19 else 20 begin 21 rbin <= rbinnext ; 22 rptr <= rgraynext; 23 end 24 // gray碼計數邏輯 25 assign rbinnext = !rempty ? (rbin + rinc) : rbin; //如果為空，則指針不變，如果不為空，指針+1 26 assign rgraynext = (rbinnext>>1) ^ rbinnext; //二進制到gray碼的轉換 27 assign raddr = rbin[$clog2(BUF_SIZE)-1:0]; 28 29 30 /*讀指針是一個n位的gray碼計數器，比FIFO尋址所需的位寬大一位 31 當系統復位或者讀指針和同步過來的寫指針完全相等時(包括MSB)，說明二者折回次數一致,FIFO為空*/ 32 assign rempty_val = (rgraynext == rq2_wptr); 33 always @(posedge rclk or negedge rrst_n) 34 if (!rrst_n) 35 rempty <= 1'b1; 36 else 37 rempty <= rempty_val; 38 endmodule
（6）滿判斷模塊
滿判斷模塊用于判斷是否可以寫入數據。
寫操作時，寫使能winc有效且FIFO未滿。
1 module wptr_full 2 #( 3 parameter BUF_SIZE = 8 4 ) 5 ( 6 output reg wfull, //輸出滿信號 7 output [$clog2(BUF_SIZE)-1:0] waddr, //輸出寫地址 8 output reg [$clog2(BUF_SIZE):0] wptr, //輸出寫指針 9 input [$clog2(BUF_SIZE):0] wq2_rptr, //讀指針的格雷碼打兩拍后輸入 10 input winc, wclk, wrst_n); 11 reg [$clog2(BUF_SIZE):0] wbin; 12 wire [$clog2(BUF_SIZE):0] wgraynext, wbinnext; 13 wire wfull_val; 14 // GRAYSTYLE2 pointer 15 always @(posedge wclk or negedge wrst_n) 16 if (!wrst_n) 17 begin 18 wbin <= 0; 19 wptr <= 0; 20 end 21 else 22 begin 23 wbin <= wbinnext; 24 wptr <= wgraynext; 25 end 26 //gray 碼計數邏輯 27 assign wbinnext = !wfull ? (wbin + winc) : wbin; 28 assign wgraynext = (wbinnext>>1) ^ wbinnext; 29 assign waddr = wbin[$clog2(BUF_SIZE)-1:0]; 30 /*由于滿標志在寫時鐘域產生，因此比較安全的做法是將讀指針同步到寫時鐘域*/ 31 32 assign wfull_val = (wgraynext=={~wq2_rptr[$clog2(BUF_SIZE):$clog2(BUF_SIZE)-1], 33 wq2_rptr[$clog2(BUF_SIZE)-2:0]}); 34 always @(posedge wclk or negedge wrst_n) 35 if (!wrst_n) 36 wfull <= 1'b0; 37 else 38 wfull <= wfull_val; 39 endmodule
異步FIFO設計的整體RTL Viewer如下圖所示：
9、 異步FIFO仿真
（1）異步FIFO仿真文件
1 `timescale 1 ps/ 1 ps 2 module async_fifo_vlg_tst(); 3 reg i_r_en; 4 reg i_rclk; 5 reg i_rrst_n; 6 reg i_w_en; 7 reg i_wclk; 8 reg i_wrst_n; 9 reg [7:0] i_wdata; 10 11 wire o_buf_empty; 12 wire o_buf_full; 13 wire [7:0] o_rdata; 14 15 async_fifo i1 ( 16 17 .i_r_en(i_r_en), 18 .i_rclk(i_rclk), 19 .i_rrst_n(i_rrst_n), 20 .i_w_en(i_w_en), 21 .i_wclk(i_wclk), 22 .i_wdata(i_wdata), 23 .i_wrst_n(i_wrst_n), 24 .o_buf_empty(o_buf_empty), 25 .o_buf_full(o_buf_full), 26 .o_rdata(o_rdata) 27 ); 28 29 30 31 always #10 i_wclk = ~i_wclk; 32 always #5 i_rclk = ~i_rclk; 33 34 35 reg [7:0] r_data=8'd0; 36 37 initial begin 38 i_wclk=1'b0; 39 i_rclk=1'b0; 40 i_wrst_n=1'b1; 41 i_rrst_n=1'b1; 42 i_w_en=1'b0; 43 i_r_en=1'b0; 44 i_wdata=8'd0; 45 #1 i_wrst_n=1'b0; 46 i_rrst_n=1'b0; 47 48 #1 i_wrst_n=1'b1; 49 i_rrst_n=1'b1; 50 51 #20 push(1); 52 53 54 push(2); 55 //pop(r_data); 56 push(3); 57 push(4); 58 push(5); 59 push(6); 60 push(7); 61 push(8); 62 push(9); 63 pop(r_data); 64 push(10); 65 push(11); 66 push(12); 67 push(13); 68 push(14); 69 push(15); 70 push(16); 71 pop(r_data); 72 push(17); 73 pop(r_data); 74 push(18); 75 pop(r_data); 76 pop(r_data); 77 pop(r_data); 78 pop(r_data); 79 push(19); 80 pop(r_data); 81 push(20); 82 pop(r_data); 83 pop(r_data); 84 pop(r_data); 85 pop(r_data); 86 pop(r_data); 87 pop(r_data); 88 pop(r_data); 89 pop(r_data); 90 pop(r_data); 91 pop(r_data); 92 pop(r_data); 93 push(21); 94 pop(r_data); 95 pop(r_data); 96 pop(r_data); 97 pop(r_data); 98 #100 $stop; 99 end 100 101 task push (input [7:0] data); 102 if(o_buf_full) 103 $display("Cannot push %d: Buffer Full",data); 104 else begin 105 $display("Push",,data); 106 i_wdata=data; 107 i_w_en=1; 108 @(posedge i_wclk) #4 i_w_en= 0; //時鐘上升沿后4ns,寫使能清零 109 end 110 endtask 111 112 task pop(output[7:0] data); 113 if(o_buf_empty) 114 $display("Cannot Pop: Buffer Empty"); 115 else begin 116 data = o_rdata; 117 $display("Pop:",,data); 118 i_r_en=1; 119 @(posedge i_rclk) #4 i_r_en= 0; //時鐘上升沿4ns后，讀使能清零 120 end 121 endtask 122 123 124 endmodule
這里選擇的是讀寫頻率相同，但讀是在時鐘下降沿， 寫在時鐘的上升沿。
（2）異步FIFO仿真結果
打開Quartus 的 菜單欄的 Tools——Run Simulation Tool——RTL Simulation看到波形如下：
當讀使能i_ r_en 拉高有效之后，讀數據在下一拍也開始變化：
可以在Modelsim的View——Transcript窗口看到有如下打印信息：
1 # run -all 2 # Push 1 3 # Push 2 4 # Push 3 5 # Push 4 6 # Push 5 7 # Push 6 8 # Push 7 9 # Push 8 10 # Cannot push 9: Buffer Full 11 # Pop: 1 12 # Cannot push 10: Buffer Full 13 # Cannot push 11: Buffer Full 14 # Cannot push 12: Buffer Full 15 # Cannot push 13: Buffer Full 16 # Cannot push 14: Buffer Full 17 # Cannot push 15: Buffer Full 18 # Cannot push 16: Buffer Full 19 # Pop: 2 20 # Cannot push 17: Buffer Full 21 # Pop: 3 22 # Cannot push 18: Buffer Full 23 # Pop: 4 24 # Pop: 5 25 # Pop: 6 26 # Pop: 7 27 # Push 19 28 # Pop: 8 29 # Push 20 30 # Cannot Pop: Buffer Empty 31 # Cannot Pop: Buffer Empty 32 # Cannot Pop: Buffer Empty 33 # Cannot Pop: Buffer Empty 34 # Cannot Pop: Buffer Empty 35 # Cannot Pop: Buffer Empty 36 # Cannot Pop: Buffer Empty 37 # Cannot Pop: Buffer Empty 38 # Cannot Pop: Buffer Empty 39 # Cannot Pop: Buffer Empty 40 # Cannot Pop: Buffer Empty 41 # Push 21 42 # Cannot Pop: Buffer Empty 43 # Cannot Pop: Buffer Empty 44 # Cannot Pop: Buffer Empty 45 # Cannot Pop: Buffer Empty 46 # ** Note: $stop :
10. 異步復位同步釋放
同步復位是指復位信號只有在時鐘上升沿到來時，才能有效。否則，無法完成對系統的復位工作。參考設計如下：
always @(posedge clk) begin if (!rst_n) begin // 低電平復位有效 q <= 1'b0; end else begin q <= d; end end
異步復位是指無論時鐘沿是否到來，只要復位信號有效，就對系統進行復位。
always @(posedge clk or negedge rst_n) begin // 時鐘或復位邊沿觸發 if (!rst_n) begin // 低電平復位有效 q <= 1'b0; end else begin q <= d; end end
在異步FIFO中，需為寫時鐘域和讀時鐘域分別設計獨立的異步復位同步釋放電路。
-
異步復位的必要性：
-
異步復位（Async Reset）能立即響應復位信號，無論時鐘是否有效，確保系統在異常情況下快速進入確定狀態。
-
在異步FIFO中，寫時鐘域和讀時鐘域可能獨立運行，使用異步復位則可同時復位兩個時鐘域的電路。
-
-
同步釋放的必要性：
-
若復位信號直接異步釋放（撤銷），不同時鐘域的觸發器可能在不同時鐘邊沿退出復位狀態，導致以下問題：
-
亞穩態：復位釋放時，若釋放信號與時鐘邊沿太接近，可能違反觸發器的時序要求（恢復時間/移除時間）。
-
狀態不一致：寫指針和讀指針可能在復位釋放后不同步，導致FIFO的空滿判斷錯誤（如誤判為空或滿）。
-
-
異步復位同步釋放的核心是通過兩級觸發器對復位信號的釋放進行同步，確保復位信號在目標時鐘域中穩定撤銷。以下是一個典型的異步復位同步釋放電路：
module async_reset_sync_release ( input wire clk, // 目標時鐘 input wire async_rst, // 異步復位輸入 output wire sync_rst // 同步釋放后的復位輸出 ); reg rst_ff1, rst_ff2; always @(posedge clk or negedge async_rst) begin if (~async_rst) begin rst_ff1 <= 1'b0; rst_ff2 <= 1'b0; end
else begin rst_ff1 <= 1'b1; rst_ff2 <= rst_ff1; end end assign sync_rst = rst_ff2; endmodule
-
異步復位階段：
- 當 async_rst 有效時，rst_ff1 和 rst_ff2 立即被置位，輸出 sync_rst 立即生效。
-
同步釋放階段：
- 當 async_rst 撤銷時，rst_ff1 和 rst_ff2 需要等待 clk 的上升沿才能依次清零。
- 經過兩個時鐘周期后，sync_rst 同步釋放，確保復位撤銷與時鐘邊沿對齊，避免亞穩態。
代碼對應的 RTL Viewer 視圖：

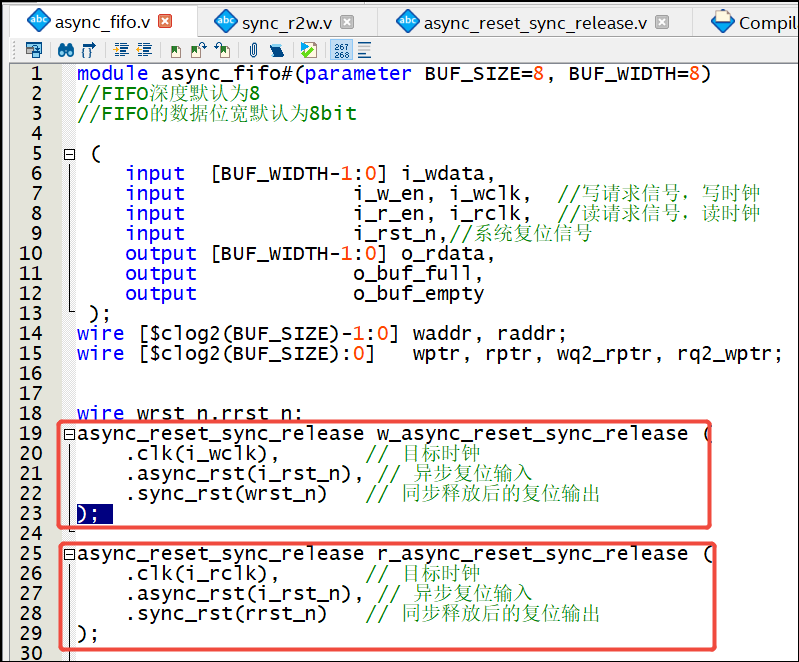

將異步復位同步釋放電路添加到前面的異步fifo工程當中：
對應的RTL Viewer視圖如下：
六、FIFO應用實例 （ADC）
接下來將異步fifo設計成IP核，并在實際工程當中進行調用。
參考：
手寫異步FIFO的FPGA 工程實例驗證（基于DE10-Standard）（LTC2308）
自己設計FIFO的目的一般是為了學習一下FIFO的結構，設計思路等，如果是一般的項目設計 ，建議可以直接調用廠商提供的FIFO IP 進行簡單配置會不容易出錯一點。
使用Quartus II軟件提供的免費FIFO IP核，Quartus II軟件為用戶提供了友好的圖形化界面方便用戶對FIFO的各種參數和結構進行配置，生成的FIFO IP核針對Altera不同系列的器件，還可以實現結構上的優化。
Quartus 里面提供的FIFO可分為兩種結構:單時鐘FIFO(SCFIFO)和雙時鐘FIFO（DCFIFO)， 這個實驗調用DCFIFO：
