ESP32-S3的LCD_CAM控制器由獨立的LCD模塊和Camera模塊組成。LCD模塊主要用于發送并行視頻數據信號，支持多種接口時序，如RGB、MOTO6800和I8080。而Camera模塊則用于接收并行視頻數據信號，支持DVP 8-/16-bit模式。在本章節中，我們將首先介紹正點原子的RGBLCD顯示屏的參數和功能參數，然后詳細介紹LCD_CAM控制器的LCD模塊，該模塊用于驅動RGBLCD接口。
本章分為如下幾個小節：
33.1 RGBLCD和LCD模塊接口簡介
33.2 硬件設計
33.3 程序設計
33.4 下載驗證

33.1 RGBLCD和LCD模塊接口簡介
33.1.1 RGBLCD簡介
RGBLCD是基于一組特定的同步信號，該同步信號指示在哪里開始和停止幀。幀緩沖區分配在ESP側。因?yàn)樵谶@種情況下我們不需要安裝任何IO接口驅動程序，所以這使得驅動程序的安裝步驟極大簡化了。接下來我們就簡單介紹一些RGBLCD的驅動。
1，RGBLCD的信號線
RGBLCD的信號線如表33.1.1.1所示：

表33.1.1.1 RGBLCD信號線
一般的RGB屏都有如表33.1.1.1所示的信號線，有24根顏色數據線（RGB各8根，即RGB888格式），這樣可以表示最多1600W色，DE、VS、HS和DCLK，用于控制數據傳輸。
2，RGBLCD的驅動模式
RGB屏一般有2種驅動模式：DE模式和HV模式。DE模式使用DE信號來確定有效數據（DE為高/低時，數據有效），而HV模式，則需要行同步和場同步，來表示掃描的行和列。
DE模式和HV模式的行掃描時序圖（以800*480的LCD面板為例），如圖33.1.1.1所示：

圖33.1.1.1 DE/HV模式行掃描時序圖
從圖中可以看出，DE和HV模式，時序基本一樣，DEN模式需要提供DE信號（DEN），而HV模式，則無需DE信號。圖中的HSD即HS信號，用于行同步，注意：在DE模式下面，是可以不用HS信號的，即不接HS信號，液晶照樣可以正常工作。
圖中的thpw為水平同步有效信號脈寬，用于表示一行數據的開始；thb為水平后廊，表示從水平有效信號開始，到有效數據輸出之間的像素時鐘個數；thfp為水平前廊，表示一行數據結束后，到下一個水平同步信號開始之前的像素時鐘個數。
圖33.1.1.1僅是一行數據的掃描，輸出800個像素點數據，而液晶面板總共有480行，這就還需要一個垂直掃描時序圖，如圖33.1.1.2所示：

圖33.1.1.2 垂直掃描時序圖
圖中的VSD就是垂直同步信號，HSD就是水平同步信號，DE為數據使能信號。如圖可知，一個垂直掃描，剛好就是480個有效的DE脈沖信號，每一個DE時鐘周期，掃描一行，總共掃描480行，完成一幀數據的顯示。這就是800480的LCD面板掃描時序，其他分辨率的LCD面板，時序類似。
圖中的tvpw為垂直同步有效信號脈寬，用于表示一幀數據的開始；tvb為垂直后廊，表示垂直同步信號以后的無效行數，tvfp為垂直前廊，表示一幀數據輸出結束后，到下一個垂直同步信號開始之前的無效行數；這幾個時間同樣在配置LTDC的時候，需要進行設置。
3，正點原子 RGBLCD模塊
正點原子目前提供大家五款 RGBLCD 模塊：ATK-4342（4.3寸，480272）、ATK-4384（4.3寸，800480） ATK-7084（7寸，800480）、 ATK-7016（7 寸，1024600）和ATK-1018（10.1 寸，1280800），這里我們以 ATK-7084 為例，給大家介紹。該模塊的接口原理圖如圖 33.1.1.3 所示：

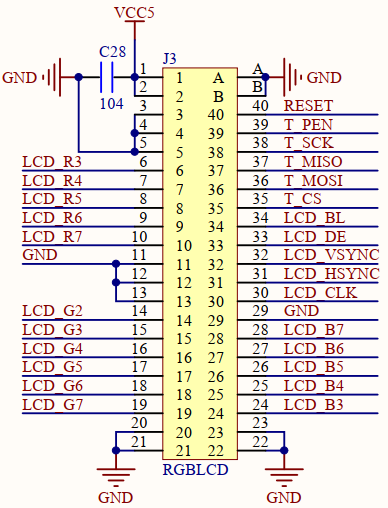

圖33.1.1.3 RGBLCD模塊對外接口原理圖
圖中 J3就是對外接口，是一個40PIN 的 FPC 座（ 0.5mm 間距），通過 FPC 線，可以連接到ESP32-S3 開發板的RGB接口上面，從而實現和ESP32-S3的連接。該接口十分完善，采用 RGB888 格式，并支持 DE&HV 模式，還支持觸摸屏（電阻/電容）和背光控制。右側的幾個電阻，并不是都焊接的，而是可以用戶自己選擇。默認情況， R1 和 R6 焊接，設置 LCD_LR和 LCD_UD，控制 LCD 的掃描方向，是從左到右，從上到下（橫屏看）。而 LCD_R7/G7/B7則用來設置 LCD 的 ID，由于 RGBLCD 沒有讀寫寄存器，也就沒有所謂的 ID，這里我們通過在模塊上面，控制 R7/G7/B7 的上/下拉，來自定義 LCD 模塊的 ID，幫助 MCU 判斷當前 LCD 面板的分辨率和相關參數，以提高程序兼容性。這幾個位的設置關系如表33.1.1.2 所示：

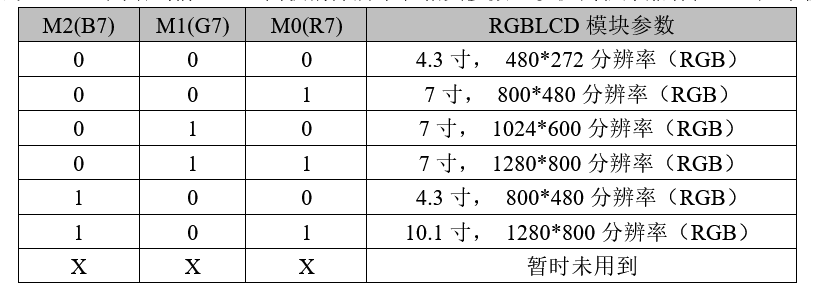

表33.1.1.2正點原子 RGBLCD模塊ID對應關系
這樣我們?cè)诔绦蚶锩妫x取 LCD_R7/G7/B7，得到 M0:M2 的值，從而判斷 RGBLCD 模塊的型號，并執行不同的配置，即可實現不同 LCD模塊的兼容。
更詳細的RGB屏相關內容，可以參考正點原子提供的《ATK-MD0430R模塊用戶手冊_V1.0》和《ATK-MD0430R模塊使用說明_V1.0》，在這兩個手冊中，已經詳細說明了RGB的工作原理及相關參數信息。
33.1.2 LCD模塊接口簡介
本小節主要介紹LCD_CAM控制器的LCD模塊，至于CAMERA模塊講解，作者會在攝像頭章節中涉及，下面我們來看一下LCD模塊的結構框架。

圖33.1.2.1 LCD_CAM控制器結構框架
這個系統的LCD模塊（即上圖的下方部分）包括以下模塊：一個獨立的發送控制單元（LCD_Ctrl），用于控制LCD的發送；一個發送異步FIFO（Async Tx FIFO），用于與外部設備交互，發送數據；一個LCD_ClockGenerator時鐘生成模塊，用于生成對應模塊的時鐘；以及一個格式轉換模塊，即RGB/YCbCr Converter，用于各種格式的視頻數據互相轉換。這些模塊協同工作，確保系統能夠高效、穩定地處理和傳輸并行視頻數據信號。
需要讀者注意的是：LCD_CAM的所有信號均需要經過GPIO交換矩陣映射到芯片管腳。更多信息請參考章節6 IO MUX和GPIO 交換矩陣（GPIO, IO MUX）。
1，LCD模塊信號描述
LCD模塊信號對應了上圖右下角的幾個信號，它們的具體作用如下所示。

表33.1.2.1 LCD模塊信號描述
在啟動LCD模塊時，信號的位寬是一個關鍵參數。根據所接入的LCD的位寬，N的值會有所不同。如果使用RGBLCD接口連接，并且位寬為16位，則N的值為15。相反，如果接入的LCD使用8位的位寬，則N的值為7。因此，根據LCD的位寬，可以確定N的具體值。
2，LCD時鐘選擇
從上圖可以清晰地看到，LCD模塊的時鐘由三個不同的時鐘源提供，它們分別是XTAL_CLK、PLL_D2_CLK和PLL_F160M_CLK。LCD模塊的時鐘源選擇模式是由寄存器LCD_CAM_LCD_CLOCK_REG中的LCD_CAM_LCD_CLK_SEL位決定的。最后，LCD_Clock Generator時鐘生成模塊負責生成LCD模塊所需的時鐘，即上圖中的LCD_CLK。
下圖是LCD時鐘選擇與計算框圖。

圖33.1.2.2 LCD時鐘選擇與計算框圖
LCD_CLK 的頻率 fLCD_CLK 與分頻器時鐘源頻率 fLCD_CLK_S 間的關系如下：

其中，2<=N<=256，N對應為L(zhǎng)CD_CAM_LCD_CLOCK_REG寄存器中LCD_CAM_LCD_CLKM_DIV_NUM的值。LCD模塊的像素時鐘PCLK為L(zhǎng)CD_PCLK信號，由LCD_CLK分頻獲得。計算公式如下：

其中，MO由寄存器LCD_CAM_LCD_CLK_EQU_SYSCLK和LCD_CAM_LCD_CLKCNT_N決定。最終我們得到了LCD_PCLK時鐘，該時鐘經過分頻得到了像素時鐘 LCD_PCLK。
如果讀者想了解更多的LCD模塊知識，可參考《esp32-s3_technical_reference_manual_cn.pdf》技術手冊29章節內容。

33.2 硬件設計
33.2.1 例程功能
本章實驗功能簡介：本實驗利用ESP32-S3開發板的RGB接口來驅動RGB屏，RGBLCD模塊的接口在核心板上，通過40P的FPC排線連接RGBLCD模塊，實現RGBLCD模塊的驅動和顯示，下載成功后，按下復位之后，就可以看到RGBLCD模塊不停的顯示一些信息并不斷切換底色。同時，屏幕上會顯示LCD的ID。需要注意的是：DNESP32S3開發板的RGB例程僅支持4.3寸的RGB顯示屏。
33.2.2 硬件資源

1. LED燈
   LED-IO1
2. XL9555
   IIC_SDA-IO41
   IIC_SCL-IO42
3. RGBLCD
   LCD_BL-IO1_3（XL9555）
   LCD_DE-IO4
   LCD_VSYNC-NC
   LCD_HSYNC-NC
   LCD_PCLK-IO5
   LCD_R3-IO45
   LCD_R4-IO48
   LCD_R5-IO47
   LCD_R6-IO21
   LCD_R7-IO14
   LCD_G2-IO10
   LCD_G3-IO9
   LCD_G4-IO46
   LCD_G5-IO3
   LCD_G6-IO8
   LCD_G7-IO18
   LCD_B3-IO17
   LCD_B4-IO16
   LCD_B5-IO15
   LCD_B6-IO7
   LCD_B7-IO6
   33.2.3 原理圖
   RGB接口與ESP32-S3的連接關系，如下圖所示：

圖33.2.3.1 RGB接口與ESP32-S3的連接電路圖
33.3 程序設計
33.3.1 程序流程圖
程序流程圖能幫助我們更好的理解一個工程的功能和實現的過程，對學習和設計工程有很好的主導作用。下面看看本實驗的程序流程圖：

圖33.3.1.1 RGB實驗程序流程圖
33.3.2 RGB-LCD函數解析
ESP-IDF提供了一套API來配置RGB。要使用此功能，需要導入必要的頭文件：

#include "esp_lcd_panel_ops.h"
#include "esp_lcd_panel_rgb.h"

接下來，作者將介紹一些常用的ESP32-S3中的RGB函數，這些函數的描述及其作用如下：
1，創建RGB對象
該函數通過配置結構體參數的方式將參數以指針的方式傳進，該函數原型如下所示：

esp_err_t esp_lcd_new_rgb_panel(const esp_lcd_rgb_panel_config_t
                                *rgb_panel_config,
                               esp_lcd_panel_handle_t *ret_panel);

該函數的形參描述如下表所示：

表33.3.2.1 esp_lcd_new_rgb_panel()函數形參描述
該函數的返回值描述，如下表所示：

表33.3.2.2 函數esp_lcd_new_rgb_panel ()返回值描述
該函數使用esp_lcd_rgb_panel_config_t類型的結構體變量傳入，該結構體的定義如下：

表33.3.2.3 esp_lcd_rgb_panel_config_t結構體參數值描述
完成上述結構體參數配置之后，可以將結構傳遞給 esp_lcd_new_rgb_panel() 函數，用以實例化RGB。
2，復位RGB屏幕
在創建RGB屏幕對象后需要進行RGB屏幕復位，該函數原型如下所示：

esp_err_tesp_lcd_panel_reset(esp_lcd_panel_handle_t panel);

該函數的形參描述如下表所示：

表33.3.2.4 esp_lcd_panel_reset ()函數形參描述
該函數的返回值描述，如下表所示：

表33.3.2.5 函數esp_lcd_panel_reset ()返回值描述
3，初始化RGB屏幕
通過上兩個步驟的配置，可以對屏幕進行初始化了，該函數原型如下所示：

esp_err_tesp_lcd_panel_init(esp_lcd_panel_handle_t panel);

該函數的形參描述如下表所示：

表33.3.2.6 esp_lcd_panel_init ()函數形參描述
該函數的返回值描述，如下表所示：

表33.3.2.7 函數esp_lcd_panel_init ()返回值描述

33.3.3 RGB-LCD驅動解析
在IDF版的23_rgb例程中，作者23_rgb\components\BSP路徑下新增了一個RGB文件夾，分別用于存放ltdc.c、ltdc.h以及l(fā)tdcfont.h這三個文件。其中，ltdc.h和ltdc.h文件負責聲明RGB相關的函數和變量并存放了LTDC 字庫，而ltdc.c文件則實現了RGB的驅動代碼。下面，我們將詳細解析這三個文件的實現內容。
1，ltdc.h文件
該文件下定義了屏幕需要用到的一些重要參數，比如引腳定義，RGB顏色的十六進制值以及屏幕橫向縱向的方向參數等。

/* RGB_BL */
#define LCD_BL(x)       do { x ?                                 \
                            xl9555_pin_write(LCD_BL_IO, 1):    \
                            xl9555_pin_write(LCD_BL_IO, 0);    \
                        } while(0)
/* RGBLCD引腳 */
#define GPIO_LCD_DE     (GPIO_NUM_4)
#define GPIO_LCD_VSYNC  (GPIO_NUM_NC)
#define GPIO_LCD_HSYNC  (GPIO_NUM_NC)
#define GPIO_LCD_PCLK   (GPIO_NUM_5)
#define GPIO_LCD_R3     (GPIO_NUM_45)
#define GPIO_LCD_R4     (GPIO_NUM_48)
#define GPIO_LCD_R5     (GPIO_NUM_47)
#define GPIO_LCD_R6     (GPIO_NUM_21)
#define GPIO_LCD_R7     (GPIO_NUM_14)
#define GPIO_LCD_G2     (GPIO_NUM_10)
#define GPIO_LCD_G3     (GPIO_NUM_9)
#define GPIO_LCD_G4     (GPIO_NUM_46)
#define GPIO_LCD_G5     (GPIO_NUM_3)
#define GPIO_LCD_G6     (GPIO_NUM_8)
#define GPIO_LCD_G7     (GPIO_NUM_18)
#define GPIO_LCD_B3     (GPIO_NUM_17)
#define GPIO_LCD_B4     (GPIO_NUM_16)
#define GPIO_LCD_B5     (GPIO_NUM_15)
#define GPIO_LCD_B6     (GPIO_NUM_7)
#define GPIO_LCD_B7     (GPIO_NUM_6)
/* 常用畫筆顏色 */
#define WHITE           0xFFFF      /* 白色 */
#define BLACK           0x0000      /* 黑色 */
#define RED             0xF800      /* 紅色 */
#define GREEN           0x07E0      /* 綠色 */
#define BLUE            0x001F      /* 藍色 */
#define MAGENTA         0xF81F      /* 品紅色/紫紅色 = BLUE +RED */
#define YELLOW          0xFFE0      /* 黃色 = GREEN +RED */
#define CYAN            0x07FF      /* 青色 = GREEN +BLUE */
/* LCD LTDC重要參數集 */
typedef struct
{
/* LTDC面板的寬度,固定參數,不隨顯示方向改變,如果為0,說明沒有任何RGB屏接入 */
    uint32_t pwidth;
    uint32_t pheight;       /* LTDC面板的高度,固定參數,不隨顯示方向改變 */
    uint16_t hsw;           /* 水平同步寬度 */
    uint16_t vsw;           /* 垂直同步寬度 */
    uint16_t hbp;           /* 水平后廊 */
    uint16_t vbp;           /* 垂直后廊 */
    uint16_t hfp;           /* 水平前廊 */
    uint16_t vfp;           /* 垂直前廊  */
    uint8_t activelayer;    /* 當前層編號:0/1 */
    uint8_t dir;            /* 0,豎屏;1,橫屏; */
    uint16_t id;            /* LTDC ID */
    uint32_t pclk_hz;       /* 設置像素時鐘 */
    uint16_t width;         /* LTDC寬度 */
    uint16_t height;        /* LTDC高度 */
} _ltdc_dev;
/* LTDC參數 */
extern _ltdc_dev ltdcdev;   /* 管理LTDC重要參數 */
extern esp_lcd_panel_handle_t panel_handle;

2，ltdc.c文件
該文件下便是實現RGB屏幕的驅動函數了。由于代碼過長，筆者僅整理出部分代碼粘貼至此，詳細內容請各位讀者進入工程界面進行理解與學習。

static const char *TAG = "ltdc";
esp_lcd_panel_handle_t panel_handle = NULL;                   /* RGBLCD句柄 */
/* 定義portMUX_TYPE類型的自旋鎖變量,用于臨界區保護 */
static portMUX_TYPE my_spinlock = portMUX_INITIALIZER_UNLOCKED;
uint32_t g_back_color  = 0xFFFF;                              /* 背景色 */
/* 管理LTDC重要參數 */
_ltdc_dev ltdcdev;
/**
*@brief       LTDC讀取面板ID
*@note        利用LCD RGB線的最高位(R7,G7,B7)來識別面板ID
*             PG6 = R7(M0); PI2 = G7(M1); PI7 = B7(M2);
*             M2:M1:M0
*             0 :0 :0     4.3 寸480*272  RGB屏,ID = 0X4342
*             1 :0 :0     4.3 寸800*480  RGB屏,ID = 0X4384
*@param       無
*@retval      0, 非法;
*             其他, LCD ID
*/
uint16_t ltdc_panelid_read(void)
{
    uint8_t idx = 0;
   gpio_config_t gpio_init_struct = {0};
   gpio_init_struct.intr_type = GPIO_INTR_DISABLE;        /* 失能引腳中斷 */
   gpio_init_struct.mode = GPIO_MODE_INPUT;                /* 輸入輸出模式 */
   gpio_init_struct.pull_up_en = GPIO_PULLUP_ENABLE;       /* 使能上拉 */
   gpio_init_struct.pull_down_en = GPIO_PULLDOWN_DISABLE;  /* 失能下拉 */
   gpio_init_struct.pin_bit_mask = 1ull << GPIO_LCD_B7;
   gpio_config(&gpio_init_struct);                         /* 配置GPIO */
   gpio_init_struct.pin_bit_mask = 1ull << GPIO_LCD_R7 || 1ull << GPIO_LCD_G7;
   gpio_config(&gpio_init_struct);                         /* 配置GPIO */
   idx  = (uint8_t)gpio_get_level(GPIO_LCD_R7);            /* 讀取M0 */
    idx|= (uint8_t)gpio_get_level(GPIO_LCD_G7) << 1;       /* 讀取M1 */
    idx|= (uint8_t)gpio_get_level(GPIO_LCD_B7) << 2;       /* 讀取M2 */
    switch (idx)
    {
       case 0 :
           return 0X4342;                         /* 4.3寸屏, 480*272分辨率 */
       case 4 :
           return 0X4384;                         /* 4.3寸屏, 800*480分辨率 */
       default :
           return 0;
    }
}
/**
*@brief       初始化ltdc
*@param       無
*@retval      無
*/
void ltdc_init(void)
{
   panel_handle = NULL;
   ltdcdev.id = ltdc_panelid_read();           /* 讀取LCD面板ID */
    if (ltdcdev.id == 0X4342)                   /* 4.3寸屏, 480*272 RGB屏 */
    {
       ltdcdev.pwidth = 480;                   /* 面板寬度,單位:像素 */
       ltdcdev.pheight = 272;                  /* 面板高度,單位:像素 */
       ltdcdev.hsw = 1;                       /* 水平同步寬度 */
       ltdcdev.vsw = 1;                       /* 垂直同步寬度 */
       ltdcdev.hbp = 40;                      /* 水平后廊 */
       ltdcdev.vbp = 8;                       /* 垂直后廊 */
       ltdcdev.hfp = 5;                       /* 水平前廊 */
       ltdcdev.vfp = 8;                       /* 垂直前廊 */
       ltdcdev.pclk_hz = 9 * 1000 * 1000;      /* 設置像素時鐘 9Mhz */
    }
    else if (ltdcdev.id == 0X4384)
    {
       ltdcdev.pwidth = 800;                   /* 面板寬度,單位:像素 */
       ltdcdev.pheight = 480;                  /* 面板高度,單位:像素 */
       ltdcdev.hbp = 88;                      /* 水平后廊 */
       ltdcdev.hfp = 40;                      /* 水平前廊 */
       ltdcdev.hsw = 48;                      /* 水平同步寬度 */
       ltdcdev.vbp = 32;                      /* 垂直后廊 */
       ltdcdev.vfp = 13;                      /* 垂直前廊 */
       ltdcdev.vsw = 3;                       /* 垂直同步寬度 */
       ltdcdev.pclk_hz = 18 * 1000 * 1000;     /* 設置像素時鐘 18Mhz */
    }
    /* 配置RGB參數 */
   esp_lcd_rgb_panel_config_t panel_config = { /* RGBLCD配置結構體 */
       .data_width = 16,                      /* 數據寬度為16位 */
       .psram_trans_align= 64,                /* 在PSRAM中分配的緩沖區的對齊 */
       .clk_src =LCD_CLK_SRC_PLL160M,         /* RGBLCD外設時鐘源 */
       .disp_gpio_num= GPIO_NUM_NC,           /* 用于顯示控制信號,不使用設為-1 */
       .pclk_gpio_num=GPIO_LCD_PCLK,         /* PCLK信號引腳 */
       .hsync_gpio_num= GPIO_NUM_NC,          /* HSYNC信號引腳,DE模式可不使用 */
       .vsync_gpio_num= GPIO_NUM_NC,          /* VSYNC信號引腳,DE模式可不使用 */
       .de_gpio_num = GPIO_LCD_DE,             /* DE信號引腳 */
       .data_gpio_nums= {                     /* 數據線引腳 */
           GPIO_LCD_B3, GPIO_LCD_B4, GPIO_LCD_B5, GPIO_LCD_B6, GPIO_LCD_B7,
           GPIO_LCD_G2, GPIO_LCD_G3, GPIO_LCD_G4, GPIO_LCD_G5, GPIO_LCD_G6, GPIO_LCD_G7,
           GPIO_LCD_R3, GPIO_LCD_R4, GPIO_LCD_R5, GPIO_LCD_R6, GPIO_LCD_R7,
       },
       .timings = {                            /* RGBLCD時序參數 */
           .pclk_hz = ltdcdev.pclk_hz,         /* 像素時鐘頻率 */
           .h_res = ltdcdev.pwidth,            /* 水平分辨率，即一行中的像素?cái)?shù) */
           .v_res = ltdcdev.pheight,           /* 垂直分辨率，即幀中的行數 */
/* 水平后廊，hsync和行活動數據開始之間的PCLK數 */
           .hsync_back_porch= ltdcdev.hbp,
/* 水平前廊，活動數據結束和下一個hsync之間的PCLK數 */
           .hsync_front_porch= ltdcdev.hfp,
           .hsync_pulse_width= ltdcdev.vsw,   /* 垂直同步寬度，單位：行數 */
/* 垂直后廊，vsync和幀開始之間的無效行數 */
           .vsync_back_porch= ltdcdev.vbp,
/* 垂直前廊，幀結束和下一個vsync之間的無效行數 */
           .vsync_front_porch= ltdcdev.vfp,
           .vsync_pulse_width= ltdcdev.hsw,   /* 水平同步寬度，單位：PCLK周期 */
           .flags.pclk_active_neg = true,      /* RGB數據在下降沿計時 */
       },
       .flags.fb_in_psram = true,              /* 在PSRAM中分配幀緩沖區 */
/* 解決寫spiflash時,抖動問題 */
       .bounce_buffer_size_px= (ltdcdev.id == 0X4384) ? 480 * 10 : 272 * 10,
    };
    /* 創建RGB對象 */
   esp_lcd_new_rgb_panel(&panel_config, &panel_handle);
    /* 復位RGB屏 */
   ESP_ERROR_CHECK(esp_lcd_panel_reset(panel_handle));
    /* 初始化RGB */
   ESP_ERROR_CHECK(esp_lcd_panel_init(panel_handle));
    /* 設置橫屏 */
   ltdc_display_dir(1);
    /* 清除屏幕為顏色 */
   ltdc_clear(WHITE);
    /* 打開背光 */
   LCD_BL(1);
}
/**
*@brief       清除屏幕
*@param       color:清除的顏色
*@retval      無
*/
void ltdc_clear(uint16_t color)
{
    uint16_t *buffer = heap_caps_malloc(ltdcdev.width * sizeof(uint16_t), MALLOC_CAP_INTERNAL |
                                        MALLOC_CAP_8BIT);
    if (NULL == buffer)
    {
       ESP_LOGE(TAG, "Memory for bitmap is not enough");
    }
    else
    {
       for (uint16_t i = 0; i < ltdcdev.width; i++)
       {
           buffer = color;
       }

       for (uint16_t y = 0; y < ltdcdev.height; y++)
       {/*使用taskENTER_CRITICAL()和taskEXIT_CRITICAL()保護畫點過程,禁止任務調度*/
           taskENTER_CRITICAL(&my_spinlock);   /* 屏蔽中斷 */
           esp_lcd_panel_draw_bitmap(panel_handle,
                                       0,
                                       y,
                                       ltdcdev.width,
                                       y + 1,
                                       buffer);
           taskEXIT_CRITICAL(&my_spinlock);    /* 重新使能中斷 */
       }

       heap_caps_free(buffer);
    }
}

33.3.4 CMakeLists.txt文件
打開本實驗BSP下的CMakeLists.txt文件，其內容如下所示：

set(src_dirs
           IIC
           LED
           XL9555
           RGBLCD)
set(include_dirs
           IIC
           LED
           XL9555
           RGBLCD)
set(requires
           driver
           esp_lcd
           esp_common
           log)
idf_component_register(SRC_DIRS ${src_dirs}
INCLUDE_DIRS ${include_dirs} REQUIRES ${requires})
component_compile_options(-ffast-math -O3 -Wno-error=format=-Wno-format)

上述的紅色標注部分驅動需要由開發者自行添加，以確保RGB屏幕驅動能夠順利集成到構建系統中。這一步驟是必不可少的，它確保了RGB驅動的正確性和可用性，為后續的開發工作提供了堅實的基礎。
33.3.5 實驗應用代碼
打開main/main.c文件，該文件定義了工程入口函數，名為app_main。該函數代碼如下。

i2c_obj_t i2c0_master;
/**
*@brief       程序入口
*@param       無
*@retval      無
*/
void app_main(void)
{
    uint8_t x = 0;
    uint8_t lcd_id[12];
   esp_err_t ret;

    ret=nvs_flash_init();                            /* 初始化NVS */
if (ret == ESP_ERR_NVS_NO_FREE_PAGES ||
ret == ESP_ERR_NVS_NEW_VERSION_FOUND)
    {
       ESP_ERROR_CHECK(nvs_flash_erase());
       ret =nvs_flash_init();
    }
   led_init();                                        /* 初始化LED */
   i2c0_master = iic_init(I2C_NUM_0);                 /* 初始化IIC0 */
   xl9555_init(i2c0_master);                          /* IO擴展芯片初始化 */
   ltdc_init();                                      /* RGB屏初始化 */
   sprintf((char *)lcd_id, "LCDID:%04X", ltdcdev.id);/*將ID打印到lcd_id數組*/
    while (1)
    {
       switch (x)
       {
           case 0:
                ltdc_clear(WHITE);
                break;
           case 1:
                ltdc_clear(BLACK);
                break;
           case 2:
                ltdc_clear(BLUE);
                break;
           case 3:
                ltdc_clear(RED);
                break;
           case 4:
                ltdc_clear(MAGENTA);
                break;
           case 5:
                ltdc_clear(GREEN);
                break;
           case 6:
                ltdc_clear(CYAN);
                break;
           case 7:
                ltdc_clear(YELLOW);
                break;
       }
       ltdc_show_string(10, 40, 240, 32, 32, "ESP32S3", RED);
       ltdc_show_string(10, 80, 240, 24, 24, "LTDCTEST", RED);
       ltdc_show_string(10, 110, 240, 16, 16, "ATOM@ALIENTEK", RED);
       ltdc_show_string(10, 130, 240, 16, 16, (char *)lcd_id, RED);/* LCD ID */
       x++;
       if (x == 8)
       {
           x = 0;
       }
       vTaskDelay(1000);
    }
}

main函數功能主要是顯示一些固定的字符，字體大小包括3216、2412、168和126四種，同時顯示RGB-LCD驅動IC的型號，然后不停的切換背景顏色，每1s切換一次。其中我們用到一個sprintf的函數，該函數用法同printf，只是sprintf把打印內容輸出到指定的內存區間上，最終在死循環中通過ltdc_show_strinig函數進行屏幕顯示，sprintf的詳細用法，請百度學習。

33.4 下載驗證
在初始化完RGB-LCD屏幕后，便在RGB-LCD上顯示一些本實驗的相關信息，隨后便每間隔1000毫秒就更換一次RGB-LCD屏幕顯示的背景色。
