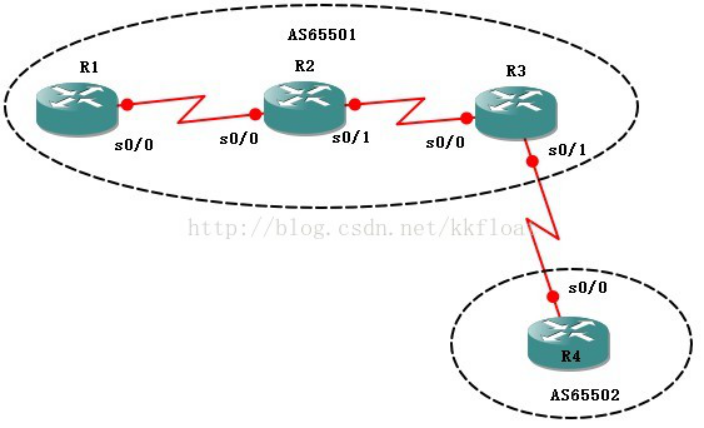

ＢＧＰ基本配置

R1配置：

R1#conf t

R1(config)#int s0/0

R1(config-if)#ip add 192.168.12.1255.255.255.0

R1(config-if)#clock rate 64000

R1(config-if)#ip router isis //將接口宣告到ISIS路由進程

R1(config-if)#no sh

R1(config-if)#exit

R1(config)#router isis 　//開啟ISIS內部路由協議

R1(config-router)#net49.0001.1111.1111.1111.00

R1(config-router)#exit

R1(config)#router bgp 65501 //開啟bgp進程，自治號位65501

R1(config-router)#no synchronization //關閉同步

R1(config-router)#network 192.168.12.0　mask255.255.255.0 //宣告網絡到BGP進程

R1(config-router)#neighbor192.168.12.2 remote-as 65501 //手動配置R2為鄰居

R1(config-router)#neighbor192.168.23.2 remote-as 65501 //手動配置R3為鄰居

R2配置：

R2#conft

R2(config)#ints0/0

R2(config-if)#ipadd 192.168.12.2 255.255.255.0

R2(config-if)#iprouter isis

R2(config-if)#clockrate 64000

R2(config-if)#nosh

R2(config-if)#exit

R2(config)#ints0/1

R2(config-if)#ipadd 192.168.23.1 255.255.255.0

R2(config-if)#clockrate 64000

R2(config-if)#iprouter isis

R2(config-if)#nosh

R2(config-if)#exit

R2(config)#routerisis

R2(config-router)#net49.0001.2222.2222.2222.00

R2(config-router)#exit

R2(config)#routerbgp 65501

R2(config-router)#nosynchronization

R2(config-router)#net192.168.12.0 mask 255.255.255.0

R2(config-router)#net192.168.23.0 mask 255.255.255.0

R2(config-router)#neighbor192.168.12.1 remote-as 65501

R2(config-router)#neighbor192.168.23.2 remote-as 65501

R3配置：

R3#conft

R3(config)#ints0/0

R3(config-if)#ipadd 192.168.23.2 255.255.255.0

R3(config-if)#iprouter isis

R3(config-if)#clockrate 64000

R3(config-if)#nosh

R3(config-if)#exit

R3(config)#ints0/1

R3(config-if)#ipadd 192.168.34.1 255.255.255.0

R3(config-if)#iprouter isis

R3(config-if)#clockrate 64000

R3(config-if)#nosh

R3(config-if)#exit

R3(config)#routerisis

R3(config-router)#net49.0001.3333.3333.3333.00

R3(config-router)#exit

R3(config)#routerbgp 65501

R3(config-router)#nosyn

R3(config-router)#net192.168.23.0 mask 255.255.255.0

R3(config-router)#net192.168.34.0 mask 255.255.255.0

R3(config-router)#nei192.168.12.1 remote-as 65501

R3(config-router)#nei192.168.23.1 remote-as 65501

R3(config-router)#nei192.168.34.2 remote-as 65502

R4配置：

R4#conft

R4(config)#ints0/0

R4(config-if)#ipadd 192.168.34.2 255.255.255.0

R4(config-if)#clockrate 64000

R4(config-if)#nosh

R4(config-if)#exit

R4(config)#intlo 0

R4(config-if)#ipadd 4.4.4.4 255.255.255.255

R4(config-if)#exit

R4(config)#routerbgp 65502

R4(config-router)#nosyn

R4(config-router)#net4.4.4.4 mask 255.255.255.255

R4(config-router)#net192.168.34.0 mask 255.255.255.0

R4(config-router)#nei192.168.34.1 remote-as 65501

R4(config-router)#exit

完成以上配置后，全網互通就可以互通了，此時我們查看下R1和R4的路由表，發現有一條帶B標記的路由到達對方。同時查看BGP鄰居

分析：

在自治區域65501內各路由器通過ISIS路由協議，建立到達彼此的路由條目。然后各路由器開啟BGP協議，BGP協議根據路由表與其他路由器建立iBGP對等體關系（鄰居），彼此交互路由信息。接著R3與物理鏈接的R4上的自治區域65502的BGP協議建立EBGP關系，彼此交換路由信息。

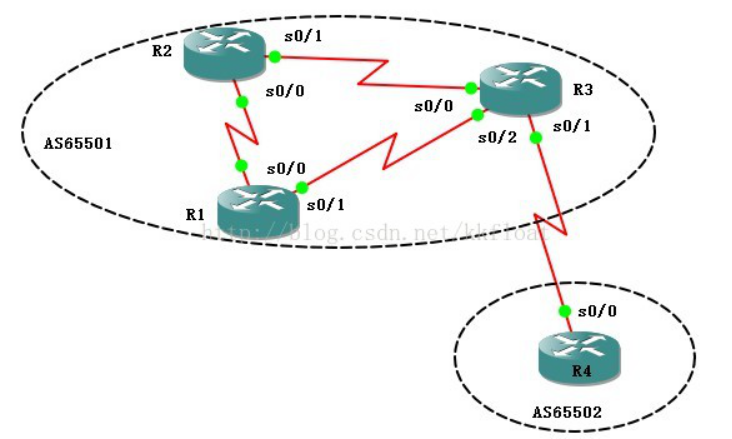

實驗二、使用環回口建立IBGP鄰居關系

其實IBGP和EBGP都可以用環回口或者物理接口建立鄰居，但是通常EBGP用物理接口建立鄰居，因為EBGP之間牽扯到多跳的問題，且EBGP鄰居之間沒有任何IGP協議的支持，所以環回口是不可達的，雖然可以在臨界路由器上配置一條默認路由來可達，但是還要配置nei x.x.x.x 的多跳，因為EBGP默認只傳一跳。
對于IBGP之間，因為有IGP的協議支持，所以環回口都是可達的，最重要的就是環回口的穩定性大大優于物理接口。而且使用環回接口可以充分利用鄰居間的多條鏈路實現冗余

R1配置：

R1#conf t

R1(config)#int s0/0

R1(config-if)#ip add 192.168.12.1255.255.255.0

R1(config-if)#clock rate 64000

R1(config-if)#ip router isis //將接口宣告到ISIS路由進程

R1(config-if)#no sh

R1(config-if)#exit

R1(config)#int s0/1

R1(config-if)#ip add 192.168.13.1255.255.255.0

R1(config-if)#clock rate 64000

R1(config-if)#ip router isis

R1(config-if)#no sh

R1(config)#int lo0

R1(config-if)#ip add 1.1.1.1255.255.255.255

R1(config-if)#ip router isis

R1(config-if)#exit

R1(config)#router isis 　//開啟ISIS內部路由協議

R1(config-router)#net49.0001.1111.1111.1111.00

R1(config-router)#exit

R1(config)#router bgp 65501 //開啟bgp進程，自治號位65501

R1(config-router)#bgp router-id 1.1.1.1 //設置BGP路由ID

R1(config-router)#no synchronization //關閉同步

R1(config-router)#network 192.168.12.0　mask255.255.255.0 //宣告網絡到BGP進程

R1(config-router)#network 192.168.13.0 mask 255.255.255.0////宣告網絡到BGP進程

R1(config-router)#nei2.2.2.2 remote-as 65501 //指定與R2環回口建立鄰居

R1(config-router)#nei2.2.2.2 update-source loopback 0//指定本端更新端口為環回口

R1(config-router)#nei2.2.2.2 next-hop-self //要求下一跳更新源

R1(config-router)#nei3.3.3.3 remote-as 65501//指定與R3環回口建立鄰居

R1(config-router)#nei3.3.3.3 update-source loopback 0//指定本端更新端口為環回口

R1(config-router)#NEI3.3.3.3 next-hop-self //要求下一跳更新源

R2配置：

R2#conft

R2(config)#ints0/0

R2(config-if)#ipadd 192.168.12.2 255.255.255.0

R2(config-if)#iprouter isis

R2(config-if)#clockrate 64000

R2(config-if)#nosh

R2(config-if)#exit

R2(config)#ints0/1

R2(config-if)#ipadd 192.168.23.1 255.255.255.0

R2(config-if)#clockrate 64000

R2(config-if)#iprouter isis

R2(config-if)#nosh

R2(config-if)#exit

R2(config)#intlo0

R2(config-if)#ipadd 2.2.2.2 255.255.255.255

R2(config-if)#iprouter isis

R2(config-if)#exit

R2(config)#routerisis

R2(config-router)#net49.0001.2222.2222.2222.00

R2(config-router)#exit

R2(config)#routerbgp 65501

R2(config-router)#bgprouter-id 2.2.2.2

R2(config-router)#nosynchronization

R2(config-router)#net192.168.12.0 mask 255.255.255.0

R2(config-router)#net192.168.23.0 mask 255.255.255.0

R2(config-router)#nei1.1.1.1 remote-as 65501

R2(config-router)#nei1.1.1.1 update-source loopback 0

R2(config-router)#nei1.1.1.1 next-hop-self

R2(config-router)#nei3.3.3.3 remote-as 65501

R2(config-router)#nei3.3.3.3 update-source loopback 0

R2(config-router)#nei3.3.3.3 next-hop-self

R3配置：

R3#conft

R3(config)#ints0/0

R3(config-if)#ipadd 192.168.23.2 255.255.255.0

R3(config-if)#iprouter isis

R3(config-if)#clockrate 64000

R3(config-if)#nosh

R3(config-if)#exit

R3(config)#ints0/1

R3(config-if)#ipadd 192.168.34.1 255.255.255.0

R3(config-if)#iprouter isis

R3(config-if)#clockrate 64000

R3(config-if)#nosh

R3(config-if)#exit

R3(config)#intlo0

R3(config-if)#ipadd 3.3.3.3 255.255.255.255

R3(config-if)#iprouter isis

R3(config-if)#exit

R3(config)#routerisis

R3(config-router)#net49.0001.3333.3333.3333.00

R3(config-router)#exit

R3(config)#routerbgp 65501

R3(config-router)#bgprouter-id 3.3.3.3

R3(config-router)#nosyn

R3(config-router)#net192.168.23.0 mask 255.255.255.0

R3(config-router)#net192.168.34.0 mask 255.255.255.0

R3(config-router)#net192.168.13.0 mask 255.255.255.0

R3(config-router)#nei1.1.1.1 remote-as 65501

R3(config-router)#nei1.1.1.1 update-source loopback 0

R3(config-router)#nei1.1.1.1 next-hop-self

R3(config-router)#nei2.2.2.2 remote-as 65501

R3(config-router)#nei2.2.2.2 update-source loopback 0

R3(config-router)#nei2.2.2.2 next-hop-self

R3(config-router)#nei192.168.34.2 remote-as 65502

R4配置：

R4#conft

R4(config)#ints0/0

R4(config-if)#ipadd 192.168.34.2 255.255.255.0

R4(config-if)#clockrate 64000

R4(config-if)#nosh

R4(config-if)#exit

R4(config)#intlo 0

R4(config-if)#ipadd 4.4.4.4 255.255.255.255

R4(config-if)#exit

R4(config)#routerbgp 65502

R4(config-router)#nosyn

R4(config-router)#net4.4.4.4 mask 255.255.255.255

R4(config-router)#net192.168.34.0 mask 255.255.255.0

R4(config-router)#nei192.168.34.1 remote-as 65501

R4(config-router)#exit

此時全網已經互通，并且查看R1的BGP鄰居：
