VKD104CC是4通道觸摸檢測芯片，功耗低、工作電壓范圍寬以及 穩定的觸摸檢測效果可以廣泛的滿足不同應用的需求,此觸摸檢測 芯片是專為取代傳統按鍵而設計,內建穩壓電路,提供穩定電壓給觸 摸檢測電路使用,觸摸檢測PAD的大小可依不同的靈敏度設計在合 理的范圍內。該芯片具有較高的集成度,僅需極少的外部組件便可 實現觸摸按鍵的檢測。 上電時可通過IO腳選擇4路輸出的參數：輸出電平，輸出模式，輸 出腳結構；上電時也可通過IO腳選擇是否使能待機模式和長按16S 復位功能以及選擇觸摸單鍵/多鍵模式。芯片內部采用特殊的集成 電路，具有高電源電壓抑制比，可減少按鍵檢測錯誤的發生，此 特性保證在不利環境條件的應用中芯片仍具有很高的可靠性。LJQ6464
產品品牌：永嘉微電/VINKA
產品型號：VK2C23B
封裝形式：LQFP48
邱婷：18823668825  qq：2689802003
? 工作電壓 2.4-5.5V
? 工作電流 13.0μA@VDD=3.0V 待機電流 2.5μA@VDD=3.0V
? 內置觸摸檢測專用穩壓電路
? 響應時間約60ms @VDD=3V
? 可以由外部電容 (1~60pF) 調整靈敏度
? 內置按鍵消抖,無需外部軟件再消抖

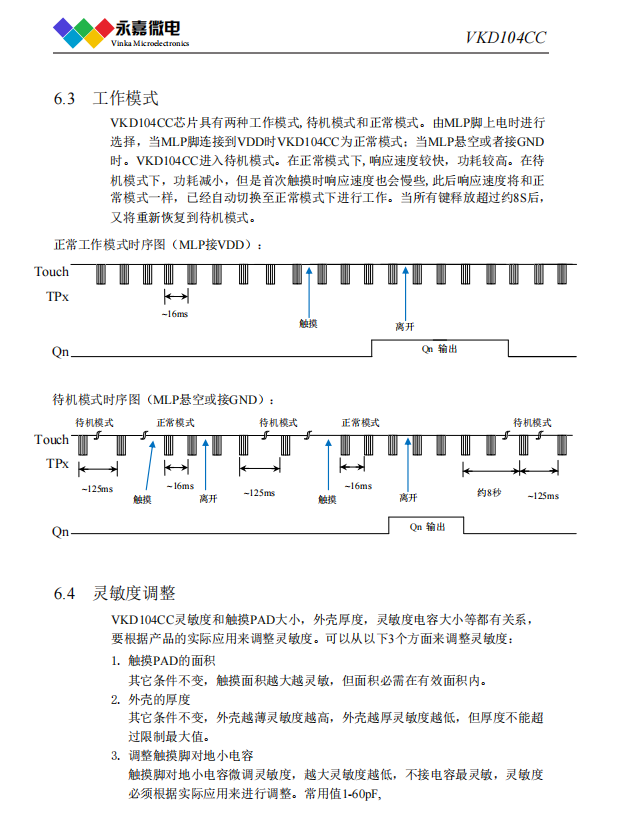

? 無觸摸8S進入待機模式
? Q0-Q3 腳為輸出
輸出電平由MHL腳選擇為高電平有效或低電平有效
輸出模式由MDT腳選擇為直接輸出或鎖存輸出
輸出腳結構由MOD腳選擇為CMOS輸出或開漏輸出
? 通過MMS腳選擇觸摸為多鍵模式或單鍵模式
? 通過MLP腳選擇是否使能待機模式
? 通過MT0S腳選擇是否使能長按按鍵16S復位功能
? 上電后約有0.5秒的穩定時間，此時所有功能都被禁止，此期 間內不要觸摸檢測點
? 根據環境變化自校準參數
? HBM靜電大于5KV
? 封裝 SOP16(150mil)(9.9mm x 3.9mm PP=1.27mm)
