VK1Q60是一種帶鍵盤掃描電路接口的 LED 驅動控制專用芯片，內部集成有數據鎖存 器、LED 驅動、鍵盤掃描等電路。SEG腳接LED陽極，GRID腳接LED陰極，可支持 8SEGx4GRID的點陣LED顯示。最大支持7x4按鍵。本芯片性能穩定質量可靠，抗干擾能力 強，適用于24小時長期連續工作的應用場合。采用QFN16L的封裝形式。LJQ6115
產品品牌：永嘉微電/VINKA
產品型號：VK1Q60
封裝形式：QFN16L
特點
? 工作電壓 3.0-5.5V
? 內置 RC振蕩器
? 8個SEG腳，4個GRID腳
? SEG腳只能接LED陽極，GRID腳只能接LED陰極
? 7x4矩陣按鍵（按鍵顯示復用需硬件電路配合）
? 2線串行接口
? 8級整體亮度可調
? 內置顯示RAM為8x4位
? 內置上電復位電路

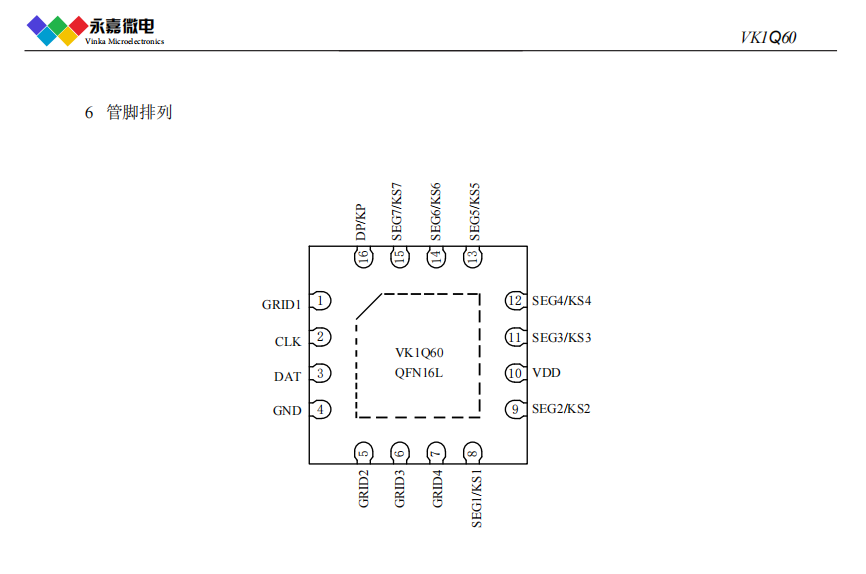

? 封裝
QFN16L(3.0mm x 3.0mm PP=0.5mm)
