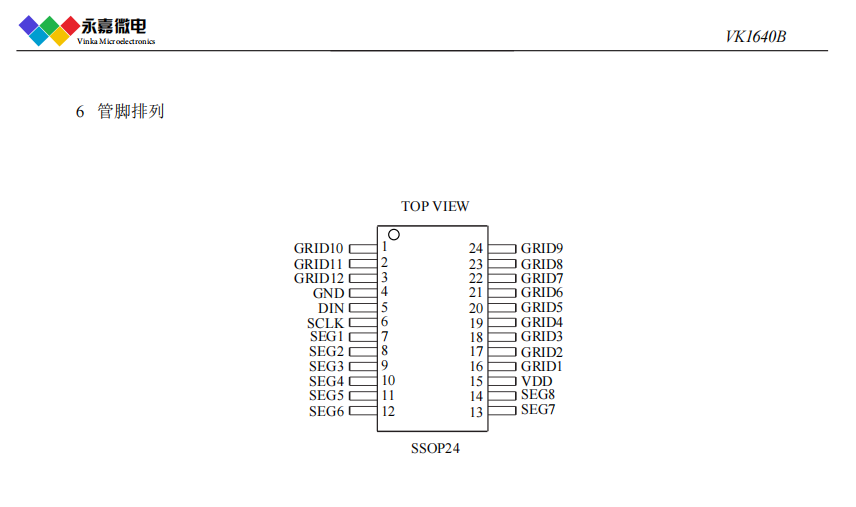

VK1640B是一種數碼管或點陣LED驅動控制專用芯片，內部集成有數據鎖存器、LED 驅 動等電路。SEG腳接LED陽極，GRID腳接LED陰極，可支持8SEGx12GRID的LED顯示屏。適 用于小型LED顯示屏驅動。采用SSOP24的封裝形式。LJQ6097
產品品牌：永嘉微電/VINKA
產品型號：VK1640B
封裝形式：SSOP24
特點
? 工作電壓 3.0-5.5V
? 內置 RC振蕩器
? 8個SEG腳，12個GRID腳
? SEG腳只能接LED陽極，GRID腳只能接LED陰極
? 2線串行接口
? 8級整體亮度可調
? 內置顯示RAM為8x12位
? 內置上電復位電路
? 封裝
SSOP24(150mil)(8.65mm × 3.90mm PP=0.635mm)

VK1640 3.0～5.5V 驅動點陣：128 共陰驅動：8段16位 共陽驅動：16段8位 通訊接口：CLK/DIN
靜態電流/待機電流：＜0.1mA/-- 按鍵：--- 封裝：SOP28
VK1640A 3.0～5.5V 驅動點陣：128 共陰驅動：8段16位 共陽驅動：16段8位 通訊接口：CLK/DIN
靜態電流/待機電流：＜0.1mA/-- 按鍵：--- 封裝：SSOP28
VK1640B 3.0～5.5V 驅動點陣：96 共陰驅動：8段12位 共陽驅動：12段8位 通訊接口：CLK/DIN
靜態電流/待機電流：＜0.1mA/-- 按鍵：--- 封裝：SSOP24
VK1650 3.0～5.5V 驅動點陣：32 共陰驅動：8段4位 共陽驅動：4段8位 通訊接口：CLK/DAT
靜態電流/待機電流：typ.0.3mA/50μA 按鍵：74 封裝：SOP16/DIP16
VK1Q60 3.0～5.5V 驅動點陣：32 共陰驅動：8段4位 共陽驅動：4段8位 通訊接口：CLK/DAT
靜態電流/待機電流：＜0.1mA/--- 按鍵：74 封裝：QFN16
VK1651 3.0～5.5V 驅動點陣：28 共陰驅動：4段7位 共陽驅動：7段4位 通訊接口：CLK/DIO
靜態電流/待機電流：＜5mA/-- 按鍵：7*1 封裝：SOP16/DIP16
