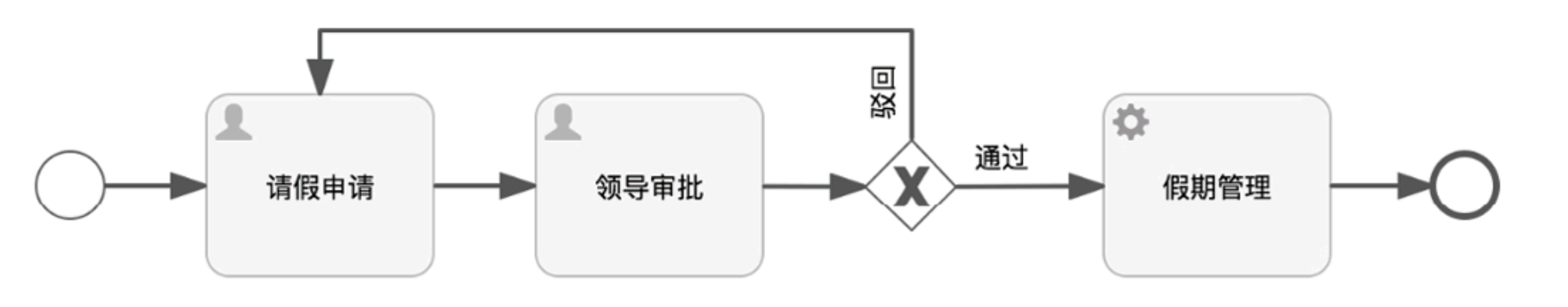

下圖是一個簡單的流程



7868cecc-a9dd-4051-92c2-a50a08415829



804469eb-381b-47f9-b149-d22b7ab1cc73

 服務任務是什么？

在 BPMN（業務流程模型和標記法）中，服務任務（Service Task） 是一種活動類型，它代表流程中需要調用外部服務或自動執行某種服務邏輯的任務。

核心特點

  • 自動化執行：通常不是由人工手動完成，而是由系統、應用程序或其他自動化組件來執行。例如，調用一個 Web 服務來獲取數據、觸發一個后臺程序進行計算、向其他系統發送指令等。
  • 與外部系統交互：用于實現流程與外部服務的集成。比如，在電商訂單處理流程中，“調用物流系統獲取配送信息” 就可以作為一個服務任務，流程通過這個任務與物流系統進行交互，獲取所需的服務。
  • 服務邏輯封裝：將具體的服務邏輯封裝在任務中，流程只需關注任務的觸發和結果，而不需要了解服務內部的實現細節。

舉例說明

假設存在一個 “用戶信息驗證流程”，其中有一個 “驗證用戶身份” 的服務任務。當流程執行到這個任務時，會自動調用身份驗證服務（比如第三方的身份驗證 API），服務對用戶提供的身份信息進行驗證，然后將驗證結果返回給流程，流程再根據結果決定后續的走向（比如驗證通過則繼續流程，不通過則終止或觸發其他流程）



c8f118ac-2399-431b-b0e2-f14aa1ff834c



中間事件：流程執行中 “主動觸發” 或 “被動響應” 的事件

根據觸發時機和作用，中間事件主要分為兩類：序列流中間事件（在兩個節點的連接線上）和活動中間事件（在任務 / 子流程內部）。

1. 常見類型及實例

（1）定時中間事件：到指定時間自動觸發
  • 定義：流程執行到某個節點后，不立即向下流轉，而是等待 “預設時間” 后再觸發后續操作，常用于 “延遲執行” 或 “定時檢查”。
  • 實例 1：合同審批后的自動提醒
    流程：銷售發起合同審批 → 部門負責人審批 → （定時中間事件：等待3個工作日） → 檢查客戶是否簽署合同
    • 邏輯：部門負責人通過審批后，流程不會立刻進入 “檢查簽署” 環節，而是自動等待 3 個工作日（給客戶留出簽署時間）；
    • 3 個工作日到后，定時中間事件觸發，流程才流轉到 “檢查客戶簽署狀態” 的任務。
  • 實例 2：周報提交的延遲提醒
    流程：員工提交周報 → （定時中間事件：延遲24小時） → 檢查經理是否審批
    • 邏輯：?jiǎn)T工提交周報后，若經理 24 小時內未審批，定時中間事件觸發，自動發送 “周報待審批” 提醒給經理。
（2）消息中間事件：接收外部消息后觸發
    • 定義：流程暫停，等待接收一個 “外部消息”（如其他系統的通知、人工觸發的信號）后，才繼續流轉，常用于 “跨流程 / 跨系統協作”。
    • 實例：采購流程與財務付款的聯動
      流程：采購發起訂單審批 → 供應商發貨 → （消息中間事件：等待財務付款完成消息） → 確認收貨并入庫
      • 邏輯：供應商發貨后，采購流程不會直接進入 “入庫” 環節，而是暫停等待；
      • 當財務系統完成付款后，向采購流程發送 “付款完成” 的消息，消息中間事件接收后觸發，流程才流轉到 “確認收貨入庫” 任務。

邊界事件：綁定在 “任務 / 子流程” 上的 “異常響應器”

邊界事件的圖標是 “圓形 + 內部符號 + 虛線外圈”，必須綁定在某個具體的 “任務” 或 “子流程” 的邊界上（不能獨立存在），僅當這個任務 / 子流程 “執行過程中” 發生特定情況時才觸發，且觸發后會 “中斷原任務” 或 “并行處理”，核心作用是 “守護綁定的對象”。

1. 常見類型及實例

（1）定時邊界事件：任務超時后觸發
  • 定義：綁定的任務若在 “預設時間內未完成”，定時邊界事件觸發，引導流程進入 “超時處理分支”（如提醒、 escalate 升級）。
  • 實例：審批任務的超時升級
    流程：員工發起請假審批 → （綁定定時邊界事件：24小時未審批） → 部門負責人審批 → 人力資源備案
    • 邏輯：“部門負責人審批” 是一個待辦任務，綁定了 “24 小時超時” 的邊界事件；
    • 若部門負責人 24 小時內未處理該審批（任務未完成），定時邊界事件觸發，流程自動走 “超時分支”—— 比如發送提醒給負責人的上級，或自動將審批轉交給上級處理；
    • 若負責人在 24 小時內完成審批（任務正常結束），則邊界事件不觸發，流程正常流轉到 “人力資源備案”。
（2）錯誤邊界事件：任務執行出錯時觸發
  • 定義：綁定的任務執行中發生 “錯誤”（如系統接口調用失敗、人工操作觸發錯誤）時，錯誤邊界事件觸發，處理錯誤（如重試、人工干預）。
  • 實例：系統自動對賬任務的錯誤處理
    流程：財務發起月度對賬 → （綁定錯誤邊界事件：對賬接口調用失敗） → 系統自動調用銀行對賬接口 → 生成對賬報告
    • 邏輯：“系統自動調用銀行對賬接口” 是一個自動任務，綁定了 “接口調用失敗” 的錯誤邊界事件；
    • 若接口調用成功（任務正常完成），邊界事件不觸發，流程生成對賬報告；
    • 若接口調用失敗（如銀行系統維護），錯誤邊界事件觸發，流程流轉到 “人工下載銀行流水” 的任務；
    • 人工完成流水下載后，流程回到 “生成對賬報告” 環節，避免流程直接終止。
（3）信號邊界事件：接收外部信號后觸發
  • 定義：綁定的任務執行中，若收到一個 “全局信號”（如緊急通知、流程取消指令），信號邊界事件觸發，中斷原任務并處理信號。
  • 實例：項目審批流程的緊急取消
    流程：項目經理發起項目立項審批 → （綁定信號邊界事件：接收“項目取消”信號） → 技術部評審 → 總經理審批
    • 邏輯：“技術部評審” 任務綁定了 “項目取消” 的信號邊界事件；
    • 若評審過程中，公司下發 “該項目緊急取消” 的全局信號，信號邊界事件觸發，“技術部評審” 任務立即中斷；
    • 流程流轉到 “通知項目經理項目取消” 的任務，同時終止后續的 “總經理審批” 環節，避免無效工作。
