什么是工作流引擎（Workflow Engine ）?
例如開發一個系統，最關鍵的部分不是系統的界面（增刪改查之類），也不是和數據庫之間的交互（讀寫數據庫之類），而是如何根據業務邏輯開發出符合實際需要的程序邏輯。
Workflow 引擎解決的就是這個問題：“業務邏輯的執行規則”從程序中抽離，讓系統更貼近實際業務需求的變化。
比如電商訂單的狀態流轉（下單→支付→發貨→確認收貨）、審批流程的分支判斷（不同金額走不同審批人），這些邏輯若硬編碼在代碼里，會導致系統難以維護和擴展。
Workflow 引擎的價值在于：
- 抽象業務流程：用可視化或配置化的方式定義“流程節點”“流轉規則”“條件分支”，讓業務邏輯與代碼解耦。
- 動態執行控制：按預設規則自動推進流程，比如報銷單提交后自動分配給直屬領導審批，無需手動編寫大量條件判斷。
- 靈活擴展：業務流程變更時，只需修改引擎配置（如新增審批節點），無需重構代碼，降低迭代成本。
那 怎么去完成這樣一個比如下面這樣的“請假申請”的流程呢？
此處著重描述如何用橙單（flowable的一個商業化付費平臺）常用流程的配置示例。
以請假申請流程為例，介紹如何創建一個最簡單的審批流程。

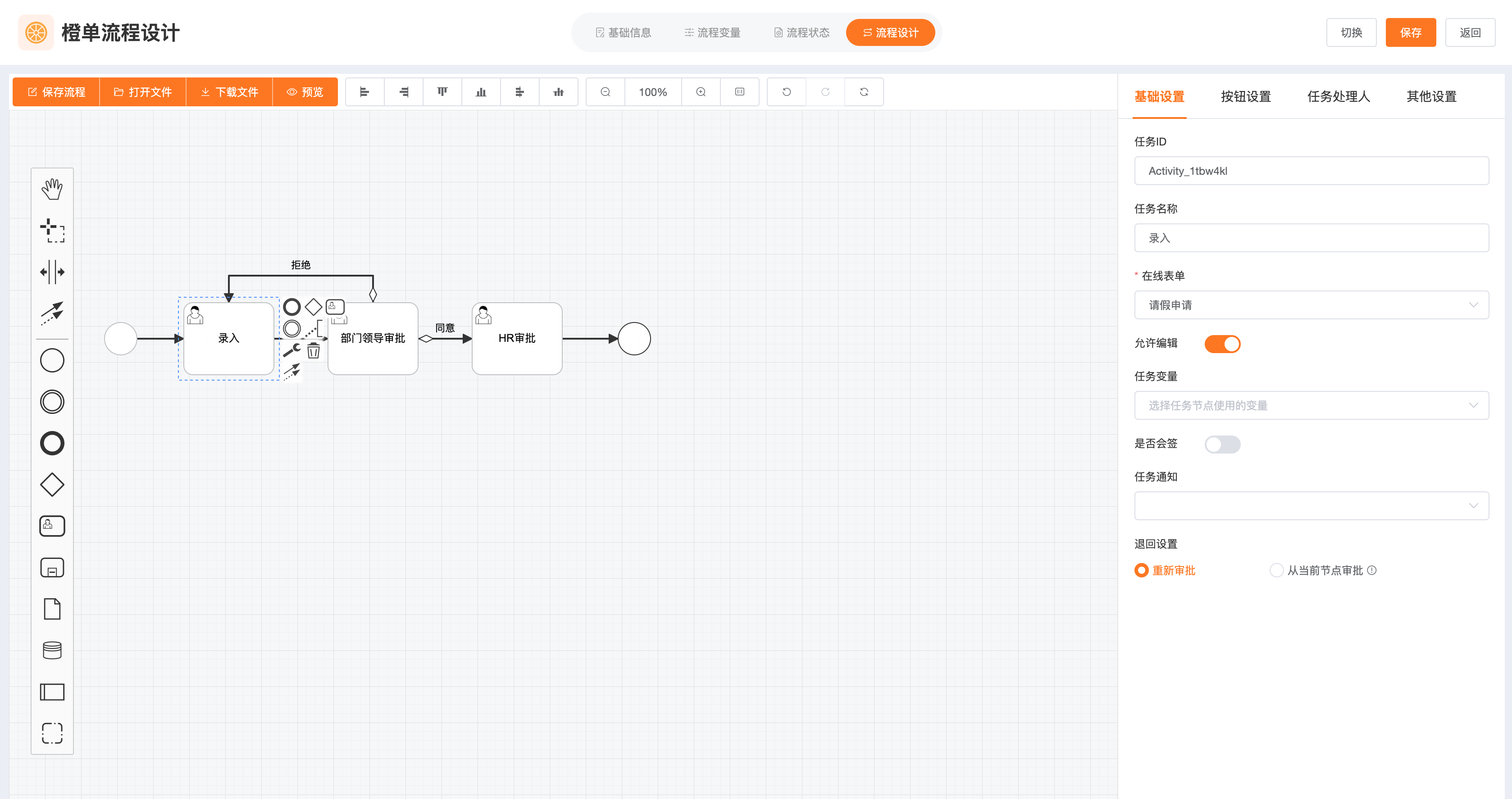

上面的流程圖中，設置了錄入（請假申請）、部門領導審批以及 HR 審批三個用戶任務節點。
在該流程中，只有錄入即「請假申請」節點可以修改表單數據，因此將「錄入」任務的「允許編輯」標記設置為選中。
接下來兩個節點

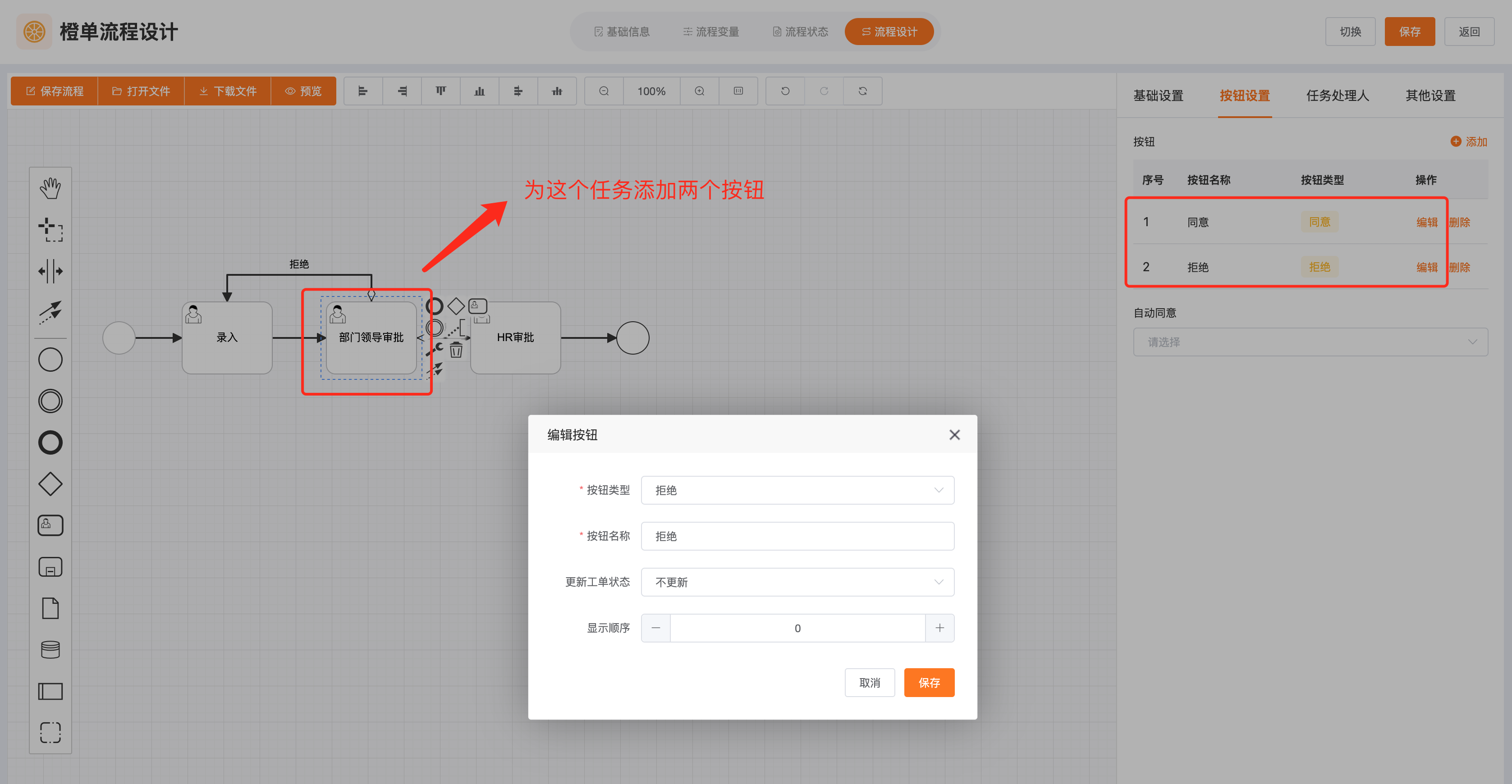

「部門領導審批」和「HR 審批」節點都需要「同意」和「拒絕」兩個按鈕，所以要在這兩個節點下添加相應的按鈕。

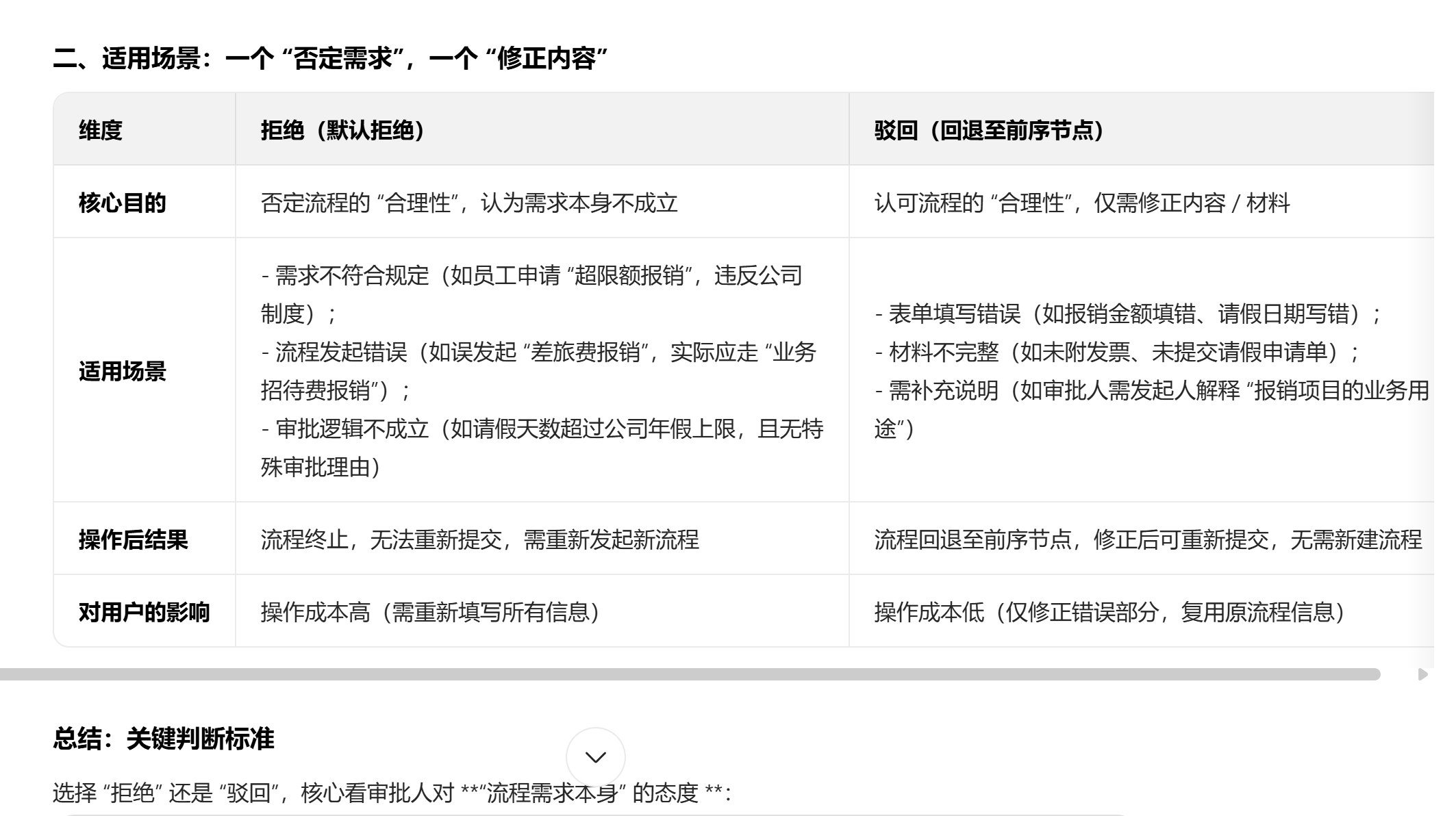

拒絕，默認拒絕操作。 駁回，當前審批人，駁回待辦任務到上一個任務節點。區別在于：
一個 “終結”，一個 “回退”
1. 拒絕（默認拒絕操作）：直接終結當前流程實例
2. 駁回（駁回至前序任務節點）：回退流程并允許調整后重新提交
節點設置完了，配置流轉路徑，即節點之間的連線。可以選擇為不同的連線設置不同的按鈕，當按鈕被點擊時，可以根據下圖的配置，走不同的流轉路徑。
選中“連線”里的基礎設置里有“流轉類型”可以是
- “自動判斷”（無需人為干預或條件判斷，流程會按照預設路徑自動流轉到下一個節點，常用于簡單且固定的流程場景。），
自動流轉是固定路徑（比如提交后必到審核），沒有選擇空間。
- “按鈕”，見上圖操作
- “判斷條件”類型，通常為布爾類型的變量表達式，流程根據條件判斷結果決定是否沿此連線流轉。例如，當某個表單字段的值滿足特定條件時，流程才會流向?qū)?yīng)的節點。
- “單選一個分支流轉”。該流轉的核心就是人工決策+唯一分支選擇，舉個例子 ：示例：報銷審批流程當前節點是“部門經理審批”，后面有3個分支：
a. 同意 → 流轉到“財務復核”
b. 駁回 → 流轉到“員工修改報銷單”
c. 轉交給其他人審批 → 流轉到“指定審批人”
此時設置為“單選一個分支流轉”，部門經理處理時只能選其中一個分支，不能同時走多個方向，確保流程按單一路徑繼續。
核心特點
- 人工介入決策：必須由處理人主動選擇分支，系統不會自動判斷（和“條件流轉”的區別,條件流轉是系統根據預設規則（如金額>1000自動轉上級審批），無需人工選；）。
- 排他性選擇：不能同時勾選多個分支，比如“同意”和“駁回”不能同時選，保證流程邏輯不沖突。
- 靈活適配人工場景：適合需要人根據實際情況拍板的場景，比如合同審批中的“通過”“拒絕”“補充材料”等選項。
下圖描述了 如何在流程中創建流程變量，并且使用流程變量作為條件流轉的條件。
在流程管理（尤其是工作流、業務流程管理 BPM 等領域）中，流程變量是指在流程執行過程中用于存儲、傳遞和共享數據的動態參數。它們是流程實例運行時的 “數據載體”，支撐著流程的邏輯判斷、任務分配、狀態跟蹤等核心功能。
在流程管理（尤其是工作流、BPM 等領域）中，流程實例是指根據預設的流程模型（流程定義）啟動并正在執行或已完成的具體 “運行實例”。它是流程從 “抽象定義” 到 “實際執行” 的載體，承載了特定業務場景的完整執行過程。
在流程變量設置步驟，添加流程變量，并將變量綁定到數據表字段。
為用戶任務設置流程變量，只能從前面步驟已經添加到流程里的變量中選擇，不能隨便用沒在流程里定義過的變量。為操作按鈕配置變量，變量名和變量值可以隨意設定，這里需要注意的是，變量名盡量不要使用字段名，使用任何字符串均可。
舉個例子理解
比如設計一個“請假審批”流程：
a. 第一步：在流程中添加了2個變量：
- 請假天數 （用戶填寫的請假時長）
- 申請人姓名 （提交請假的人）
b. 后面的任務（比如“經理審批”節點）要設置流程變量時，只能選這2個已經存在的變量，不能用沒添加過的（比如“部門編號”如果沒在前面步驟定義，就不能選）。
如下圖“任務變量”里設置了“報銷金額”、“審批類型”等流程變量，只能從中選擇。
在分支中選擇「條件流轉」并設置流轉條件，如下圖所示。
互斥網關中任務變量的設置：
有個問題發現，數據庫設置了bool類型的任務變量初值是true，流程分支走的還不是 走得 “是”那一支
待解決？
流程任務動態指定審批人
給流程任務動態指定審批人，核心是為了讓流程更靈活適配現實場景，避免“一刀切”的固定審批模式。具體原因可以從這幾個場景理解：
1. 職責分工動態變化
- 場景：部門經理出差時，審批任務需要自動轉給副經理；某個項目的負責人臨時變更，審批權限也要跟著轉移。
- 好處：不用手動修改流程配置，系統根據規則（如“當前審批人不在崗時轉交給指定替補”）自動調整，避免流程卡住。
2. 按業務屬性匹配審批人
- 場景：
- 報銷金額≤1000元，由直屬主管審批；金額>1000元，自動轉給部門總監。
- 技術類合同由技術部經理審批，財務類合同由財務部經理審批。
- 好處：根據業務數據（如金額、合同類型）動態分配審批人，符合企業“權責對等”的管理邏輯。
3. 靈活的協作需求
- 場景：
- 跨部門項目需要多個負責人會簽，但不同階段的主導部門不同（比如設計階段由設計部審批，開發階段由技術部審批）。【在流程管理（如工作流、BPM）中，會簽是指多個參與者對同一任務進行獨立處理（如審批、意見反饋），并根據預設規則（如 “多數通過”“全票通過”）匯總結果，最終決定流程走向的協作模式。它是解決 “多人協同決策” 場景的核心機制，常見于需要集體意見的業務流程（如項目立項審批、合同評審等）。】
- 員工提交請假時，可以自己選擇“直接上級”或“臨時代理人”作為審批人。
- 好處：適配復雜協作場景，減少流程冗余。
4. 提升審批效率
- 固定審批人缺點：如果固定由某個人審批，一旦對方離職、休假或任務積壓，流程就會停滯。
- 動態指定優勢：
- 按“崗位”指定（如“技術部經理”崗位），即使崗位換人，流程也能自動對應新任職者。
- 按“角色”指定（如“流程創建者的上級”），無需手動維護審批人名單。
在流程編輯器中，將用戶任務的審批人配置為流程變量，變量值來自于綁定的業務表字段。這里需要注意的是，如果指定的是用戶，而非用戶組 (部門、角色和崗位等)，切記要使用「用戶登錄名」字段，目前并不支持使用「userId」字段值作為綁定的變量值。
在流程編輯器中，在當前用戶任務中為下一個審批任務動態設置審批人，
例如在報銷流程中，根據報銷金額大小，下一個審批任務可能是部門經理審批，也可能是財務總監審批，通過動態設置審批人，可讓流程根據金額自動匹配相應審批人。
具體操作步驟如下：

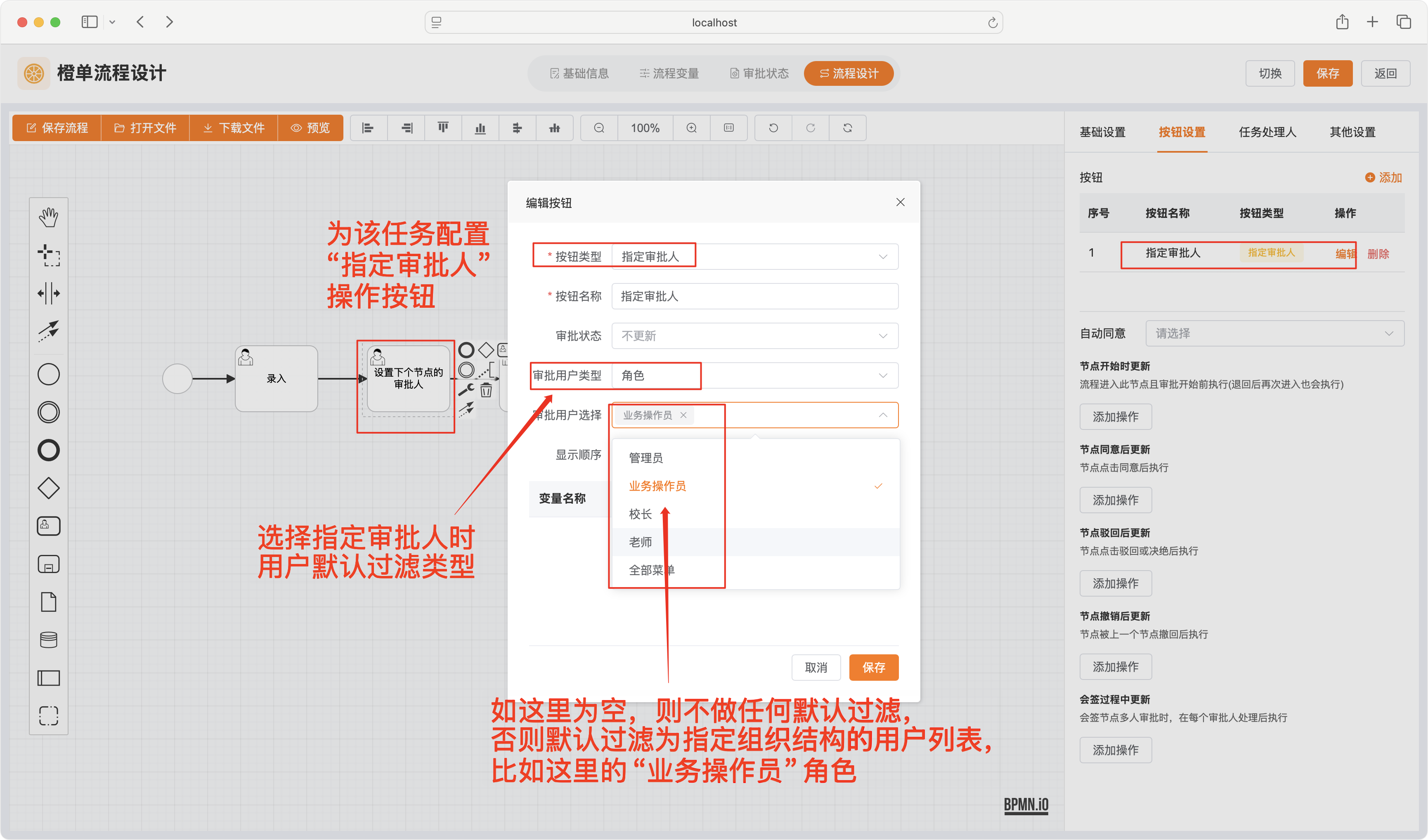

在配置下一個任務的審批人時，只能從一個叫「指定審批人」的流程變量中獲取審批人信息，不能直接填寫具體人名或選擇其他變量。
流程保存之后，發布并設置為主版本。
為什么需要設置為主版本？主要是為了確保流程能正式生效且被系統正確識別，區分版本的“草稿”與“正式生效”狀態。
之前已經啟動且運行到快結束的流程實例，會繼續按照它啟動時所使用的舊版本流程來執行，直到該流程實例正常完成（比如審批結束等既定的結束條件達成）或者被強制終止。也就是說，這些已經在運行中的流程實例不會因?yàn)樾碌闹靼姹景l(fā)布而切換到新版本，會 “不受影響” 地走完當前的流程周期。
啟動，根據主版本，啟動新的「流程實例」。
步驟一般是 編輯-發布-設置主版本
啟動流程并運行到配置了「指定審批人」操作的用戶任務。這一步會選擇用戶或用戶組，多個用戶之間逗號分隔。這里選擇的用戶或者用戶組，將成為下一個審批任務的審批候選者。流程表達式設置審批人在流程編輯器中，我們可以通過「變量表達式」的方式，為指定任務設置審批人或?qū)徟脩艚M。選擇「變量表達式」作為用戶或用戶組的選擇方式。

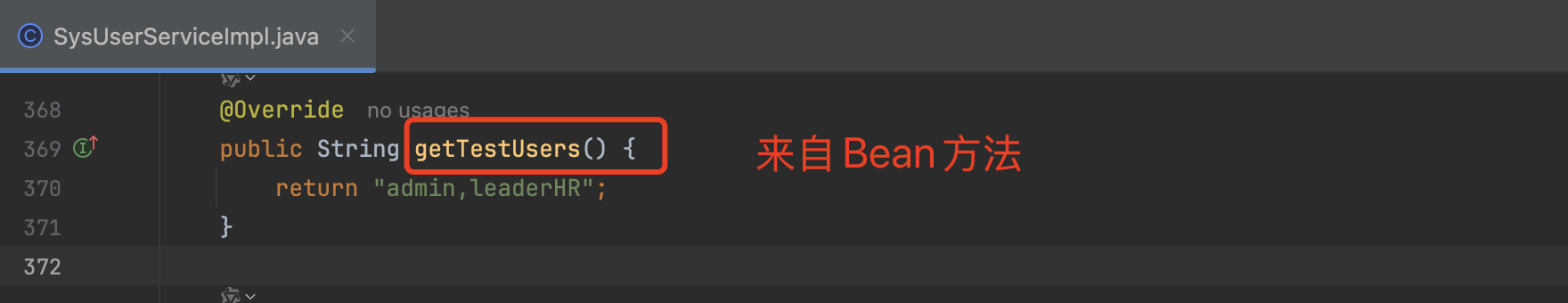

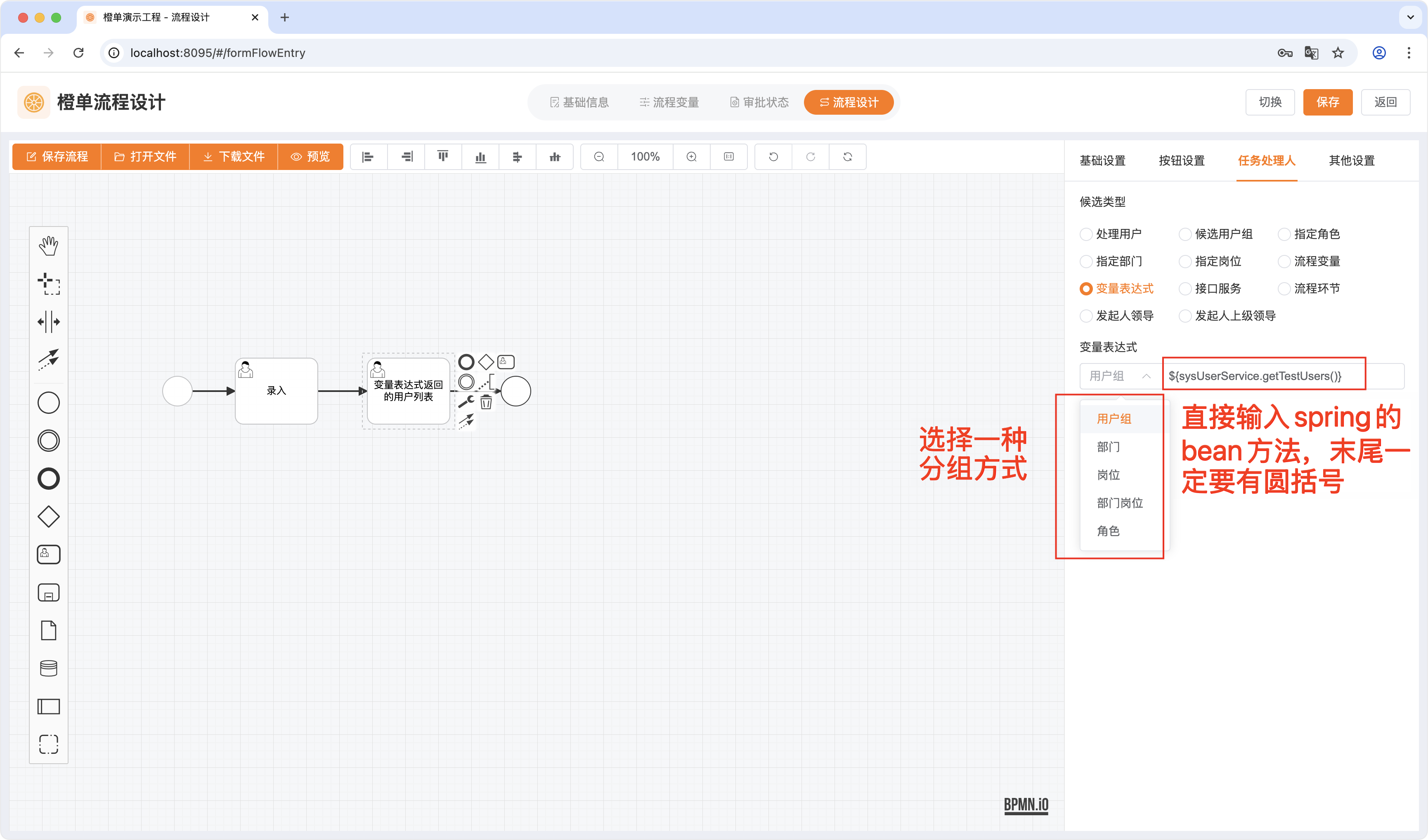

選擇用戶分組方式，同時在其右側輸入「變量 表達式」。由于 flowable 的 Spring Starter 做了很好的整合，因此這里直接輸入 Spring Bean 的方法名即可。需要注意的是，末尾必須包含「圓括號」。
操作按鈕指定流程分支
流程設計中用操作按鈕指定流程分支，核心是為了讓流程能根據實際業務需求靈活“分叉”，就像開車時通過按鈕選擇不同道路。
具體原因和場景如下：
a. 適配業務的多樣性選擇
場景：-報銷流程中，員工提交申請時可點擊“普通報銷”或“緊急報銷”按鈕，分別走不同審批速度的分支（緊急分支跳過部分審核環節）。
合同審批時，法務點擊“通過”按鈕走下一環節，點擊“駁回”按鈕則返回給申請人修改。
- 好處：用按鈕讓流程分支選擇更直觀，操作人根據實際情況決定走向，避免固定分支導致流程冗余。
b. 提升流程操作的自主性- 固定分支的缺點：若分支條件完全由系統自動判斷（如金額>1000走總監審批），可能無法覆蓋特殊情況（比如緊急事項需越級審批）。- 按鈕指定的優勢：操作人可手動 override 系統規則，例如：- 普通員工點擊“轉上級審批”按鈕，強制將任務轉給更高層級領導；- 客服點擊“升級投訴”按鈕，將工單轉交給投訴處理專員。
c. 簡化流程邏輯配置- 減少條件判斷復雜度：若分支條件需多個變量組合（如“金額+部門+合同類型”），純系統判斷可能需要寫復雜規則；而用按鈕指定分支，操作人直接選對應按鈕，邏輯更簡單。- 示例：采購流程中，采購人點擊“標準采購”按鈕走常規審批，點擊“戰略采購”按鈕則觸發供應商資質復核分支，無需系統自動判斷采購類型。
d. 增強流程的交互體驗- 操作明確性：按鈕上的文字（如“同意”“駁回”“轉派”）直接告知操作結果，避免操作人因誤解規則選錯分支。
e.進度可視化：點擊按鈕后，流程分支走向即時反饋（如彈窗提示“已轉入加急通道”），提升使用者對流程的掌控感。
類比說明就像點外賣時選擇“自取”或“配送”按鈕： 系統原本可能按距離自動判斷，但可以通過按鈕手動指定分支，更靈活地滿足需求~審批人點擊不同的審批操作，可以選擇不同的流程審批路徑，
具體配置方式如下
![]()
![]()

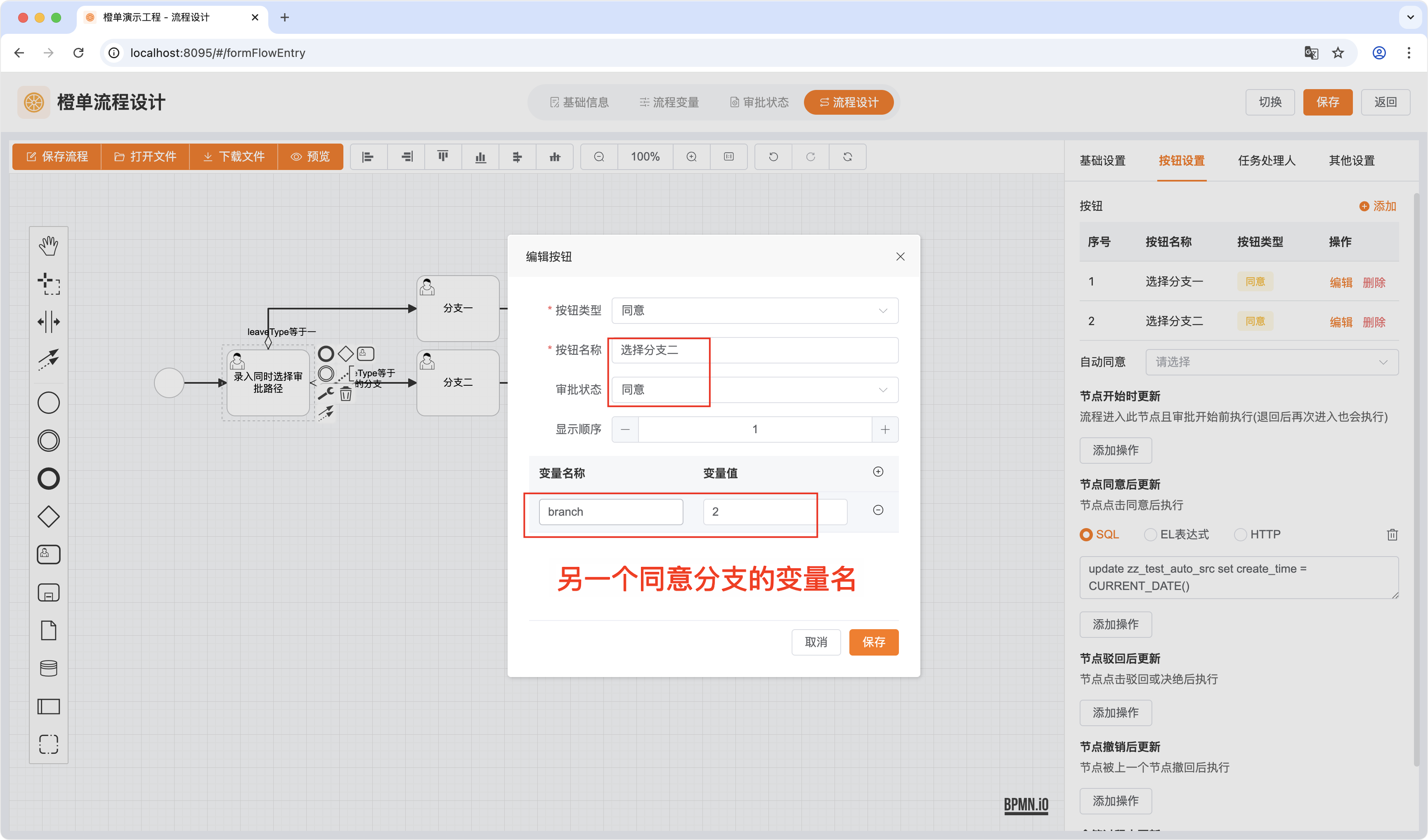

為當前流程任務的「輸出連線」配置條件，這樣當審批人選擇不同操作按鈕時，便可以選擇不同的執行路徑![]()
![]()
最后，實際的審批操作效果如下
