刷個ESP01S把我卡了將近一天，特難受，記錄一下正確的燒錄固件方式。之前刷了固件總是沒一點返回值(輸入AT\r\n)，只是在電源重接時才會接收到一些亂碼，總以為是CH340接出的3.3V電壓不穩，換成PL2303HXD串口也沒是一樣沒反應，改成用MCU里提供的電源照樣沒反應，其實就是刷固件的某些細節弄錯了。

　　所需資料下載：鏈接：https://pan.baidu.com/s/1kuAWqa2V5djK2eT4i68HWA?pwd=h9n7提取碼：h9n7

　　1. 刷固件接線方式

　　　　TTL　　 　　  ESP01S

　　　　3.3V　 ------     3V3

　　　　3.3V　 ------     EN

　　　　GND    ------     IO0

　　　　GND    ------     GND

　　　　RX       ------     TX

　　　　TX　　------     RX

　　2. 燒錄步驟

　　　　2.1 解壓flash_download_tool_3.9.2_0.zip 并進入文件雙擊運行，彈出 　　　　　　　　　　　　　　　　　　　　　　

　　　　　　選擇OK。

　　　　2.2 解壓得到

　　　　2.3

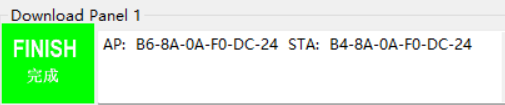

　　　　2.4  等待呈現燒錄完成。

　　　　2.5 燒錄完成后接線方式（注意：先把TTL USB接口取下斷電）

　　　　　　TTL　　 　　  ESP01S

　　　　　　3.3V　 ------     3V3

　　　　　　GND    ------     GND

　　　　　　RX       ------     TX

　　　　　　TX　　------     RX

　　　　2.6 測試MQTT固件是否刷成功

　　　　2.6.1 出bug  ， 其實重新上電就好了(把ESP01S的3V3針腳線拔了，重新接上就OK了)。

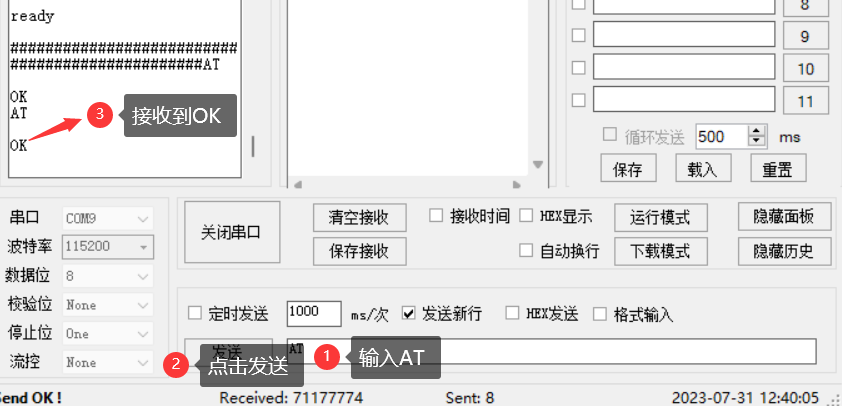

　　　　2.6.2 打開安信可的串口調試助手

　　　　　　  測試成功

　　　　所需文件下載地址：

　　　　　　1.燒錄WIFI固件工具：ESP_DOWNLOAD_TOOL

　　　　　　　　下載地址：https://www.espressif.com/sites/default/files/tools/flash_download_tool_3.9.2_0.zip

　　　　　　2.安信可串口調試助手

　　　　　　　　下載地址：https://docs.ai-thinker.com/_media/tools/aithinker_serial_tool_v1.2.3.7z

　　　　　　3.MQTT透傳AT固件(固件號：1471)

　　　　　　　　下載地址：https://docs.ai-thinker.com/_media/1471_esp8266-at_mqtt-1m.zip
