這一篇講一下如何通過MO實現符號化，請多多指教

一、先看一下鄙人完成的程序的界面：

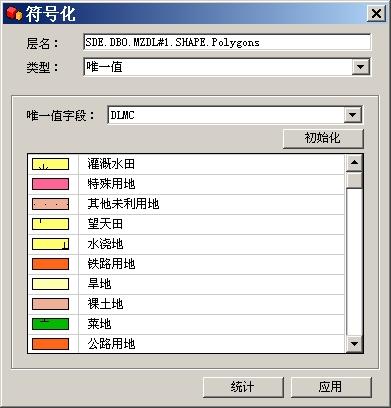

    圖一、符號化（專題圖Thematic）設置界面

    圖二、面狀符號選擇面板

圖三、 線狀符號選擇面板

可以看到，整個符號化界面是模仿ArcView 來完成的。


二、符號化實現的基本思路
    實現符號化的思路很多，下面介紹一下本人實現的思路。 〕

1、點狀符號化：采用字體來完成即可。
    制作字體的方法：建議采用CoralDraw完成。

2、線狀符號化：
    打開MO自帶的例子CustomSym，先仔細看一下代碼，搞清楚其實現的思路。
    MO在符號化方面提供了一個接口叫ICustom，該接口有三個需要實現的接口函數：SetupDC，Draw和ResetDC。很容易理解，三個函數分別實現以下功能：

    SetupDC： 熟悉GDI編程的朋友都知道，Windows界面中所看到的一切都是通過函數（本質是都是調API）繪制在一個DC上的。DC就相當于作畫的畫布。SetupDC的作用就是在作畫之前先作好準備工作。這些準備工作包括繪制的畫筆（Pen）或畫刷（Brush），以及畫布的相關信息。
    該函數的原型是：Public Sub SetupDC(hdc As Long, dpi As Double, baseSym As Object)
    其中hdc就是畫布的句柄，dpi為畫布的分辨率，baseSym是一個Symbol對象，定義了畫筆的風格，如Symbol.Color為畫筆的顏色，Symbol.Size為畫筆的寬度。當然只要你愿意，也可以不用它，在這里，完全可以自由發揮。

     Draw：到了真正繪制的時候了，這個函數中的代碼，決定了整個符號化所表現出來的效果。
     該函數的原型是：Public Sub Draw(hdc As Long, points As Long, partCounts As Long, numParts As Long)
     該函數有四個參數，第一個同樣是畫布的句柄，后面三個定義了要繪制的數據。其中points函數給出了所有要繪制的線的組成點的集合的首地址；partcount也是指向了一個數組，它定義了每一條線的點的個數； numParts告訴我們這么多點是由多少了斷開的線所組成。細心的朋友會發現，這三個參數與一個API函數Polypolyline的參數如出一轍！ 確實如此，如果我們?cè)诙x的畫筆之后，直接調用polypolyline(points,partCounts,numParts)，執行，你會發現數據的顯示已經變成了你所定義的樣式。這本身提供了一種符號化的方法，即定義畫筆的方式。該方法實現思路簡單，運行速度快，但難以做到隨心所欲的繪制，很難完全滿足現實需要。
    在CustomSym例子中，用到了一個庫叫mohelper，其功能是將參數中給出的點集得新組合整理，變成一個個實實在在線對象（MultiShape）。有了這些線，繪制就容易多了。
   下面看一看例子中給出的Draw函數的代碼：
    Public Sub Draw(hdc As Long, points As Long, partCounts As Long, numParts As Long)
      Dim pl As New MoHelper.MultiShape ' new polyline
      pl.Init points, partCounts, numParts
      Dim l As MoHelper.Shape   ' line pointer

      Dim i As Long
      For i = 0 To numParts - 1
        Set l = pl.Part(i)   ' point to next line
        'Debug.Print "count: " + CStr(i) + ":" + CStr(l.Count)
        PolylineL hdc, l.Pointer, l.Count
        DrawTies hdc, l
      Next i
    End Sub
    思路很明顯，就是逐條繪制集合中的第一條線。我采用的也是同樣的做法。只不過，為了實現自定義線型，需要抽象更多的東西，其中最重要的一個是LineUnit，即繪制單元，下面稱為線單元。當然，這也是建立在一個假設之上，即所有的線型都是以某一長度的單元作為模板重復繪制的（事實上不一定如此，但很少，對于這種情況，可以單獨出來考慮）。所以要實現繪制功能，第一步就是將一條線按長度劃分成若干個單元，這個工作并不復雜。事實上，在CustomSym例子中DrawTies函數已經實現了這個功能。

    所以現在問題的關鍵變成了如保定義和繪制第一個線單元。
    一個線單元由若干固定要素構成。由于繪制一條線的過程，就是重復繪制一個線單元的過程，每個線單元都有一個“中心線”，它決定了這個線單元彎曲的形狀和走向。現在假設我們把這個中心線拉直，那么這個線單元中所有要素的相對位置也是固定不變的。現在我們假設每個要素為一個層，那么一個線單元就是由多個相對位置的層構成。由此我們可以設計一個LineUnit類，用于保存所有這些要素的形狀以及位置信息。在繪制時，再根據中心線的位置，確定每個要素的實際位置。并將其繪制在hdc上。
    實際應用中包含多少種要素，怎么樣劃分這些要素，方式多種多樣，請朋友們自己思考完成。

    ResetDC函數 ：即繪制完畢后，進行善后處理工作。主要是進行資源清理和狀態回復。
    函數原型是：Public Sub ResetDC(hdc As Long)

3、面狀符號化：
    面狀符號化也是通過ICustom接口實現的。
    實現的思路也有很多種。這里只介紹一下本人的實現方法－－采用圖片填充。該方法思路簡單，實現方便，速度也很快。圖片如何填充呢？在Windows API編程中，填充采用刷子（Brush）來進行的，而這個刷子又可以通過位圖來定義，這就為面狀符號化提供了一個最簡單的方法。

三、符號化中碰到的實際問題
   1、怎么制符號庫
        符號化要實現，必須可以自定義符號，制作自己的符號庫。基本思路是以記錄的形式定義符號的結構，然后將這些數據依次寫入文件中。對于線狀符號，每條記錄等長，讀寫比較方便。對于面狀符號，由于采用圖片，圖片可能不一樣， 這時，可同時建立一個索引文件，記錄每條記錄的長度以及在文件中的位置，以便于進行檢索。
    2、面狀填充前景色的背景色的實現
         圖片采用pf1bit格式存儲，這樣文件大小非常小，而且圖片只有黑白兩色，這樣在使用前方便進行預處理。可以將黑色的像素處理成前景色，白色的像素處理背景色。
    3、將自定義的符號化顯示到任意畫布的任意區域中。
        經過上述思路，雖然實現了符號化，但怎樣將符號的樣式顯示在指定的位置，從而實現符號面板的制作呢？其實很簡單，上面講到，實現符號化實際就是實現了ICustom接口的三個函數：SetUpDC,Draw和ResetDC，其實我們完全可以利用這三個函數將符號顯示在任意區域。具體方法請朋友們自己思考。
