打開軟件，直接File新建一個文件（即仿真工程）

• 如圖所示，AB部分為元件庫、工具箱，器件電源、電表都在此處尋找。放置前右鍵可以旋轉。雙擊更改屬性，勾選顯示與否；
• C為開始仿真按鈕，開始后會讓你選擇顯示的儀表名稱；
• D部分為指針工具。

2.簡易流程

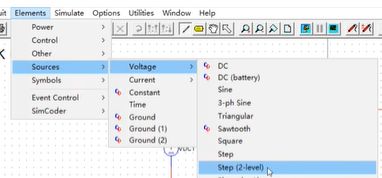

• A處選擇電源=》電壓=》直流，放置一個電源；B處選擇場效應管、阻容等器件；D部分選擇線，連接為一個電路；
• B處繼續選擇各種儀表；
• 點擊開始選擇要顯示的儀表，此時全選都會顯示在一個窗口，可以先選一個

• 需要天劍新的時，選擇視屏（s）screen，選擇新建，重復上一步驟即可

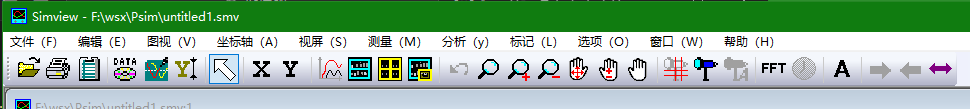

• 雙擊視圖可以直接添加新儀表；Ctrl+左右拖上下拖：橫放大縱放大，+滾輪：整體放大。觀測上圖手掌標識可以實現同等效果；

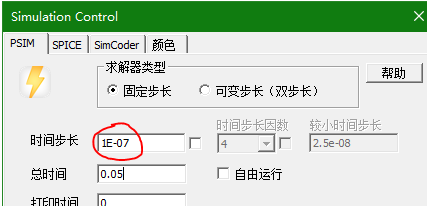

• 仿真精度不夠調節，回到主窗口 選simlastion，control，調大1e-07越大精度越高，總時長從0.01-》0.05，可以看到pwm變得豎直又干凈。

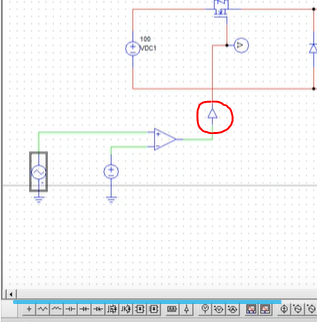

• 當用控制接替pwm，產生pwm波時，需要接一個器件，否則報錯。


3.補充說明

• 元器件中有一個，定時階躍函數器件，可以在一定時間內，跳變起開關作用

• 將器件的值進行符號變量化十分有用，可以通過選擇Subcircuit=》edit default variable list來添加對應變量的值。

• 仿真=》生成spice接線表（generate spice netlist）可生成接線表，file可生產代碼
