架構

現代 x86 CPU 在功能上已經非常接近 SoC，尤其是移動平臺（如 U 系列、H 系列）基本可以看作 SoC。但在臺式機和服務器領域，出于擴展性和高性能需求，它通常還不能被完全稱作 SoC。

Legacy的PC架構

              +----------------+
              |      CPU       |
              |  (核心+緩存)   |
              +----------------+
                      |
                      | FSB（前端總線）
                      |
              +----------------+
              |   北橋芯片     |
              | 內存控制器、   |
              | AGP/PCIe 控制  |
              +----------------+
             /                 \
       內存 DIMM         +-------------+
                        | 顯卡（GPU） |
                        +-------------+
                      |
              +----------------+
              |   南橋芯片     |
              | USB/SATA/音頻  |
              |  PCI、網絡等   |
              +----------------+

現代的PC、服務器的架構

              +--------------------------+
              |          CPU            |
              |  核心+緩存+內存控制器   |
              |   + 集成 GPU (部分)     |
              |   + PCIe 控制器         |
              +--------------------------+
                      |
             DDR4/DDR5 內存
                      |
         顯卡 (可獨立) / 集成 GPU
                      |
              +----------------+
              |   PCH 芯片組   |
              | (Platform Hub)|
              | USB/SATA/音頻  |
              |  PCIe 擴展等   |
              +----------------+

SOC

              +--------------------------------+
              |            SoC                |
              |  CPU 核心 + 緩存             |
              |  GPU + AI 加速 + ISP         |
              |  內存控制器 + DRAM 封裝      |
              |  USB/SATA/音頻/網絡控制      |
              |  無線模塊 (Wi-Fi/4G/5G)      |
              +--------------------------------+
                     |
           內存/存儲（常常封裝在一起）
                     |
               攝像頭/屏幕/外設

南北橋的演變

在Legacy PC 里：

• 北橋負責：內存控制器、AGP/PCIe、和 CPU 通訊
• 南橋負責：USB、SATA、音頻、網絡、PCI 等低速 I/O

到了Nehalem 架構以后，Intel 把北橋的功能（內存控制器 + PCIe 控制器）集成到了 CPU 內部。
這樣主板上就不需要北橋了，只剩下負責低速 I/O 的部分，這個時候南橋也不叫南橋了，而是統一稱為 PCH。
PCH = Platform Controller Hub

它是 Intel（后來 AMD 也有類似概念）在 2008 年（Nehalem 架構）之后提出的一個主板南橋芯片的“升級版”，用來取代原來的北橋 + 南橋結構。

PCH 負責的就是 CPU 之外的那些“雜活”：
? USB 控制器
? SATA/PCIe 擴展
? 音頻控制器
? 有線網絡（以太網）控制
? 時鐘、電源管理等

也就是說，PCH 承接了原來南橋的全部功能 + 一點點北橋剩下的低速功能。

在移動平臺或 SoC 上，這些功能都被集成到 CPU/SoC 里，根本不需要 PCH；而在桌面/服務器上，因為需要更多 I/O 設備的靈活擴展，PCH 仍然保留著。

PCH 就是現代主板上的“芯片組”，相當于原來南橋+一點北橋的功能，配合 CPU 提供 I/O 連接和擴展。

DIMM

DIMM = Dual Inline Memory Module 雙列直插式內存模塊，是內存條的一種封裝類型。

DIMM 指的就是我們在主板上看到的那一條一條的內存條的標準形態。

它是一種封裝好的 內存模塊，把很多內存芯片焊在一塊小電路板上，通過標準接口插到主板的內存插槽上。

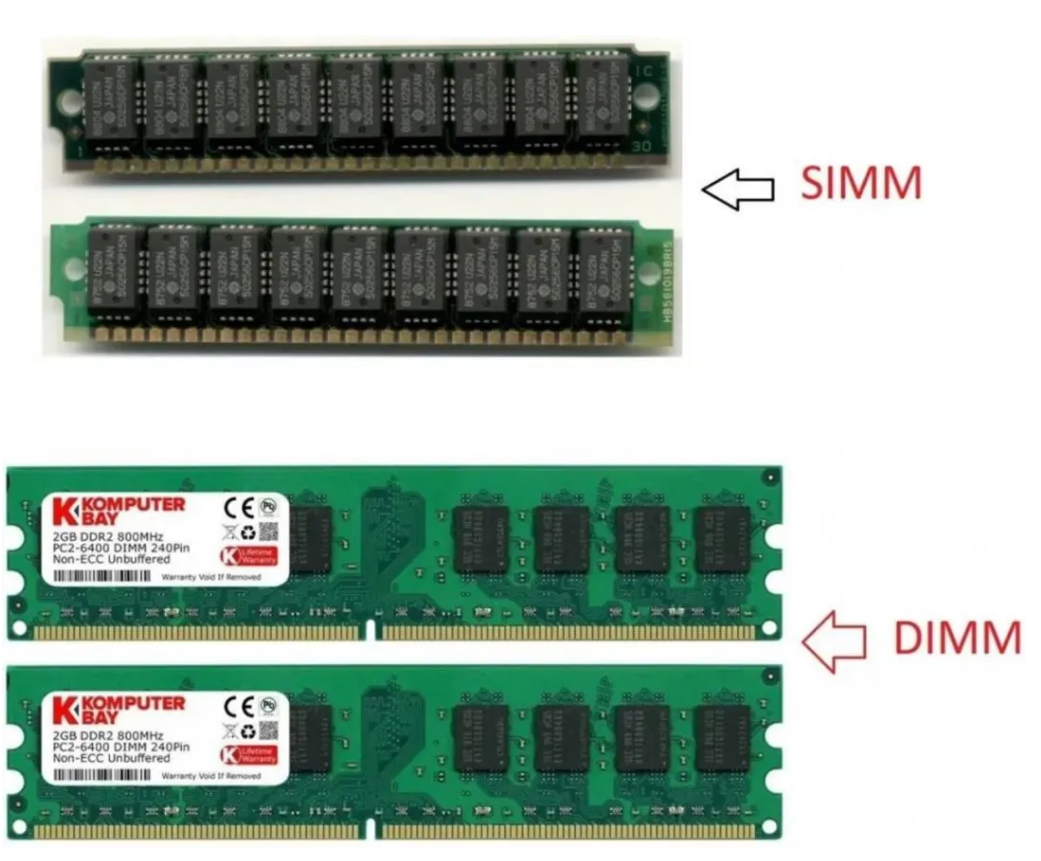

相對于更老的 SIMM（Single Inline Memory Module，單列），DIMM 的兩個邊的金手指（接觸點）不是互相連接的，而是獨立的，所以叫“雙列”。這樣信號更多、帶寬更高。

DIMM 主要用于：
?? 臺式機
??? 服務器
?? 工作站
因為它的尺寸較大（一般是 133mm 長），容量高、性能好。

參考：小科普 | DIMM內存是啥？和我們說的DDR有啥關系？

CCX

CCX = Core Complex 它是 AMD Zen 架構里的一種基本計算單元（邏輯模塊）
簡單來說就是：
?? 一個 CCX 就是一個由若干個 CPU 核心 + 共享三級緩存（L3）組成的小塊。

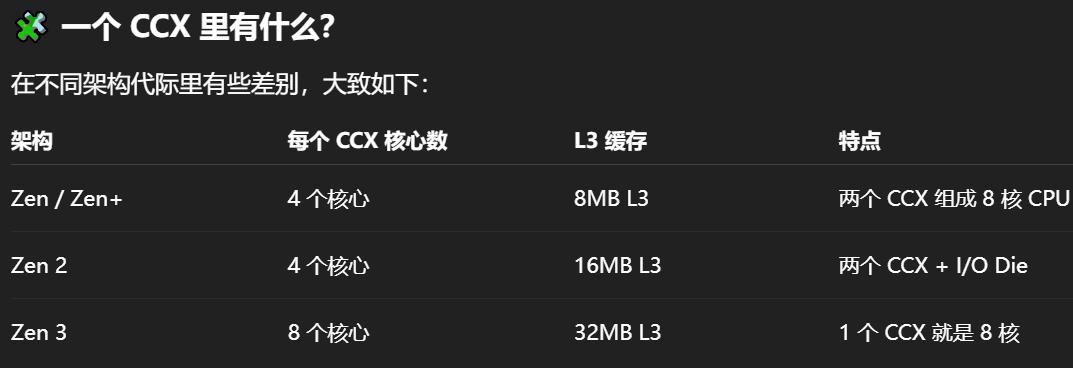

是AMD的zen架構中的一個技術，見下圖：
