案例背景

在化工行業，反應釜是生產過程中的關鍵設備，其溫度、壓力、液位等參數的精準控制對于產品質量和生產安全至關重要。某化工企業的反應釜控制系統采用了基于 Modbus TCP 主站的西門子 S7 - 1200 系列 PLC，負責對反應釜的各項參數進行實時監測和控制。而反應釜上的溫度傳感器、壓力傳感器和液位傳感器等設備為 DeviceNet 從站設備，這些傳感器能夠?qū)崟r采集反應釜內的各項參數。由于 PLC 和傳感器采用不同的協議，無法直接通信，導致數據傳輸不及時，控制精度不高。為了實現反應釜控制系統的精準調控，企業引入了塔訊 TX 131 - RE - DNM/TCP 網關，通過 DeviceNet 轉 Modbus TCP 的協議轉換，解決了通信問題。

設備參數

1. 西門子 S7 - 1200 系列 PLC：型號為 CPU 1214C DC/DC/DC，支持 Modbus TCP 協議，具有較高的可靠性和穩定性，能夠滿足化工行業惡劣環境下的使用要求。

2. 溫度傳感器、壓力傳感器和液位傳感器（DeviceNet 從站）：溫度傳感器型號為 PT100，壓力傳感器型號為 CYB - 100，液位傳感器型號為 YW - 200。這些傳感器的 DeviceNet 接口支持多種波特率設置。

3. 塔訊 TX 131 - RE - DNM/TCP 網關：參數與案例一相同，具備標準的 Modbus TCP 和 DeviceNet 協議轉換能力。

配置過程

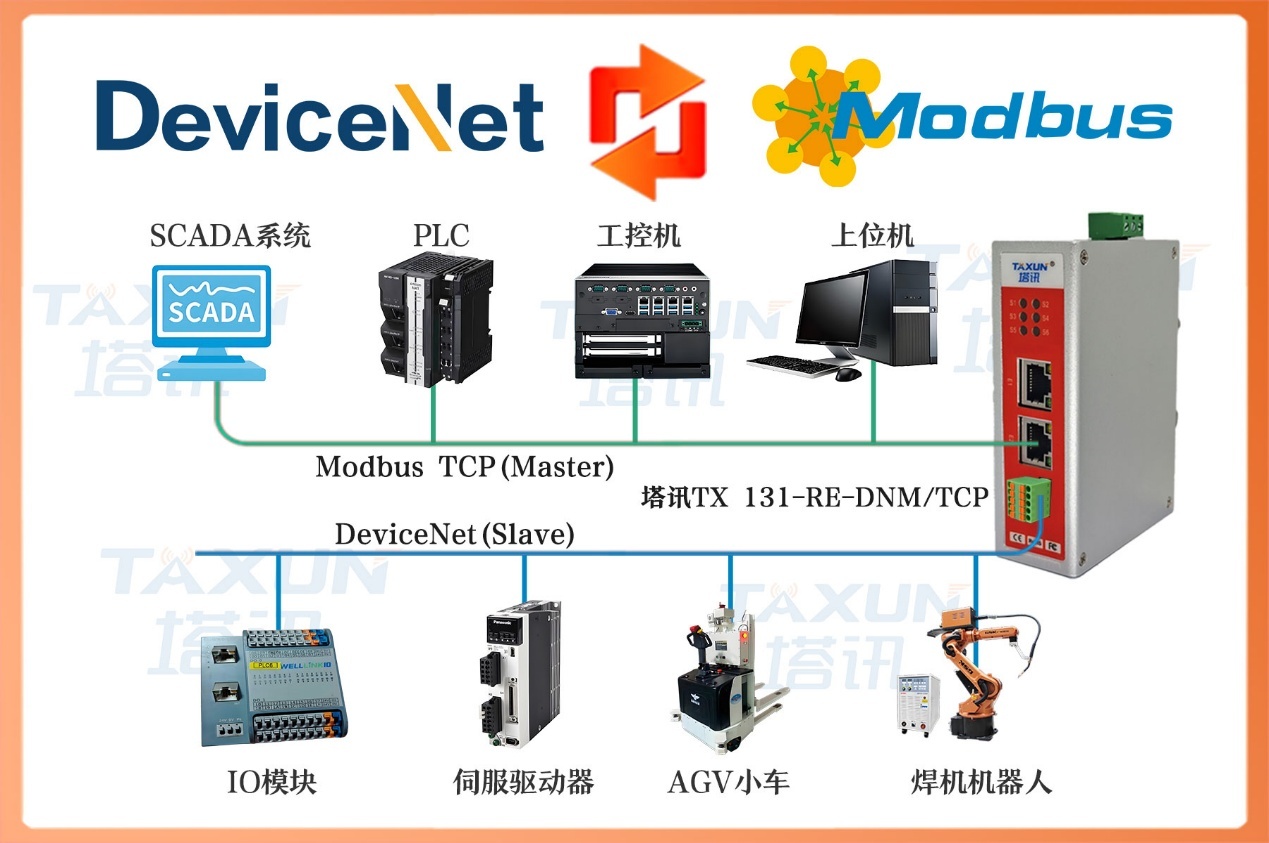

1. 硬件連接：將Modbus TCP 轉DeviceNet塔訊網關的以太網端口連接到西門子 S7 - 1200 PLC 的以太網接口，保證網絡連接正常。同時，將網關的 DeviceNet 端口分別與溫度傳感器、壓力傳感器和液位傳感器的 DeviceNet 接口連接，并設置好各傳感器的 DeviceNet 節點地址。

2. Modbus TCP 主站（PLC）配置：打開西門子 TIA Portal 編程軟件，創建新項目并選擇 CPU 1214C DC/DC/DC PLC。在項目中添加 Modbus TCP 設備，導入Modbus TCP 轉DeviceNet塔訊網關的 GSD 文件（類似設備描述文件）。完成導入后，進行網絡配置，設置 PLC 與網關之間的通信參數，包括 IP 地址和端口號。然后，在硬件組態中對網關進行配置，根據傳感器數據采集和控制的實際需求，設置 Modbus TCP 寄存器映射，例如設置讀取溫度傳感器數據到寄存器地址 20 - 21，讀取壓力傳感器數據到寄存器地址 22 - 23，寫入液位控制指令到寄存器地址 30 - 31。

3. DeviceNet 從站（傳感器）配置：通過各傳感器的配置接口，進入 DeviceNet 參數設置界面，設置波特率（如選擇 500kbit/s 以提高數據傳輸速度）和節點地址（例如溫度傳感器設為 6，壓力傳感器設為 7，液位傳感器設為 8）。確保各傳感器的參數與Modbus TCP 轉DeviceNet網關的 DeviceNet 主站參數一致。

4. 網關配置：運行塔訊網關配置軟件，新建工程并選擇 TX 131 - RE - DNM/TCP 網關。在 Modbus TCP 設置中，準確配置 IP 地址、子網掩碼和端口號等參數，與 PLC 所在網絡匹配。同時，設置寄存器映射，將 Modbus TCP 寄存器與 DeviceNet 從站的數據進行對應。在 DeviceNet 主站設置中，設置節點地址（如設為 2）和波特率（與各傳感器設置相同）。完成所有設置后，將配置下載到網關。經過這樣的配置，西門子 S7 - 1200 PLC 能夠通過塔訊網關實現 DeviceNet 轉 Modbus TCP 的協議轉換，實時獲取反應釜內的溫度、壓力和液位等參數，根據預設的控制策略對反應釜進行精準調控，同時實時監測傳感器的工作狀態，確保生產過程的安全和穩定。

應用總結

在化工行業，西門子 S7 - 1200 CPU 1214C DC/DC/DC PLC（Modbus TCP 主站）因協議差異，無法與 PT100 溫度傳感器、CYB - 100 壓力傳感器、YW - 200 液位傳感器（DeviceNet 從站）直接通信，導致反應釜參數監測滯后、控制精度不足。企業引入塔訊 TX 131 - RE - DNM/TCP 網關，經硬件端口連接、PLC 端導入 GSD 文件并配置通信參數與寄存器映射、傳感器端設置波特率和節點地址、網關適配兩端網絡及寄存器映射等步驟，實現 DeviceNet 轉 Modbus TCP 協議轉換。最終，PLC 能實時采集反應釜溫壓液參數，依據策略精準調控，并監測傳感器狀態，保障化工生產安全與產品質量 。

《具體內容配置過程及其他相關咨詢請與王工留言交流》
