我們在使用Word寫論文的時候，有時會遇到一些繪制的流程圖插入后顯示的比較模糊的問題

這里我們使用的繪制流程圖等圖的工具是Drawio

一、問題

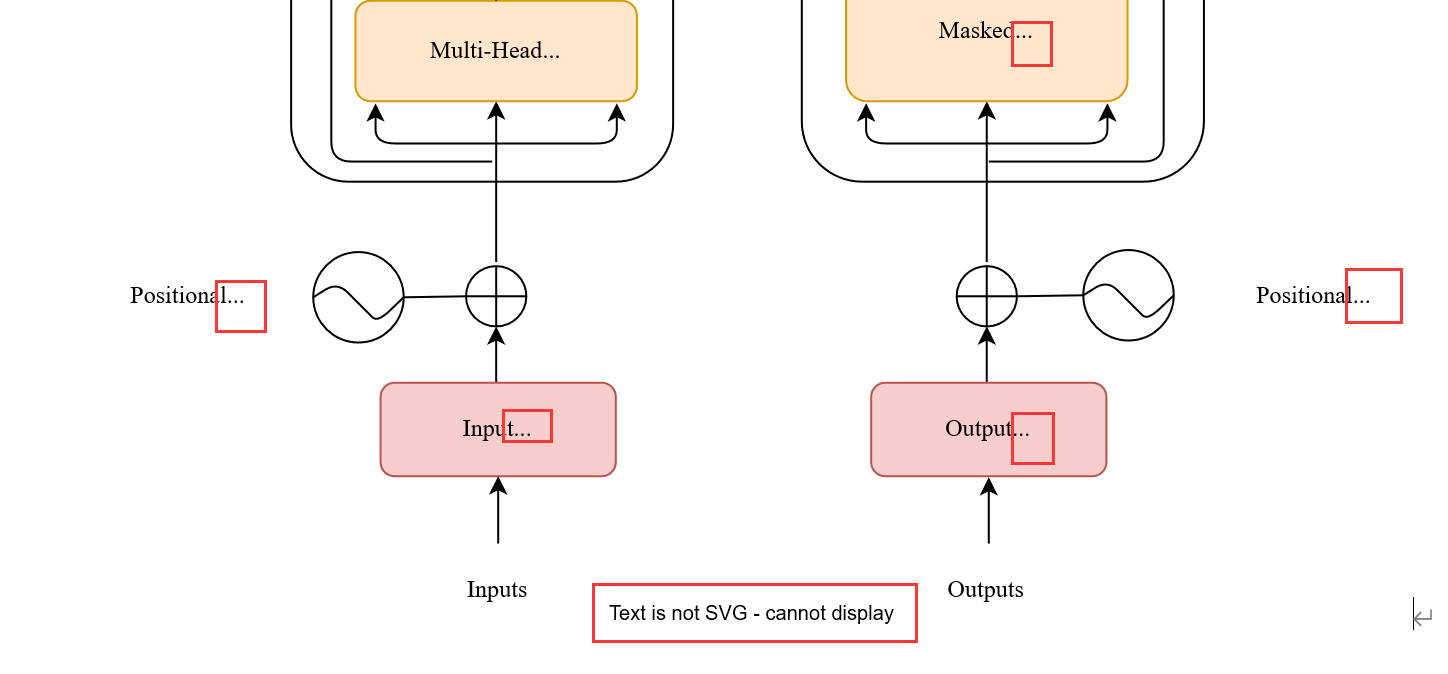

一般情況繪制完后直接導出為SVG圖片顯示會有一些問題

二、解決方案

1.導出為PDF

文字顯示不全等問題，因此，為了解決此問題，我們可以先導出為PDF

注意這里導出時設置有一些修改

2.下載PDF2SVG

隨后下載PDF2SVG工具

下載后，我們將其解壓在一個不動的地方，比如我是D盤，并為方便記憶，改名為PDF2SVG

3.設置環境變量

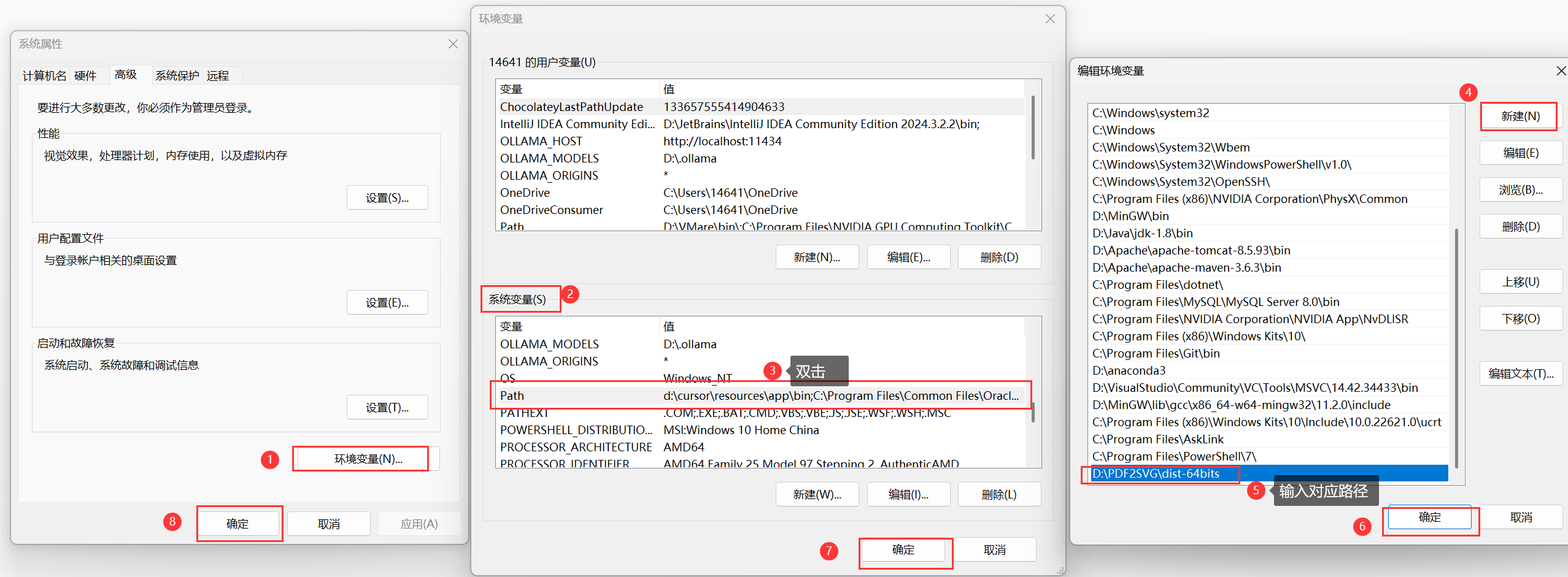

隨后我們將其添加到環境變量中，方便以后使用，添加時，根據自己的電腦選擇dist-64bits或dist-32bits，一般是dist-64bits
我的路徑是D:\PDF2SVG\dist-64bits

三、使用

配置完成后到我們可以到之前導出PDF的文件夾下，在該文件夾下打開CMD終端，并輸入如下命令（請注意，命令中的yourfilename.pdf是之前導出的PDF文件，將其改為對應的文件名即可）

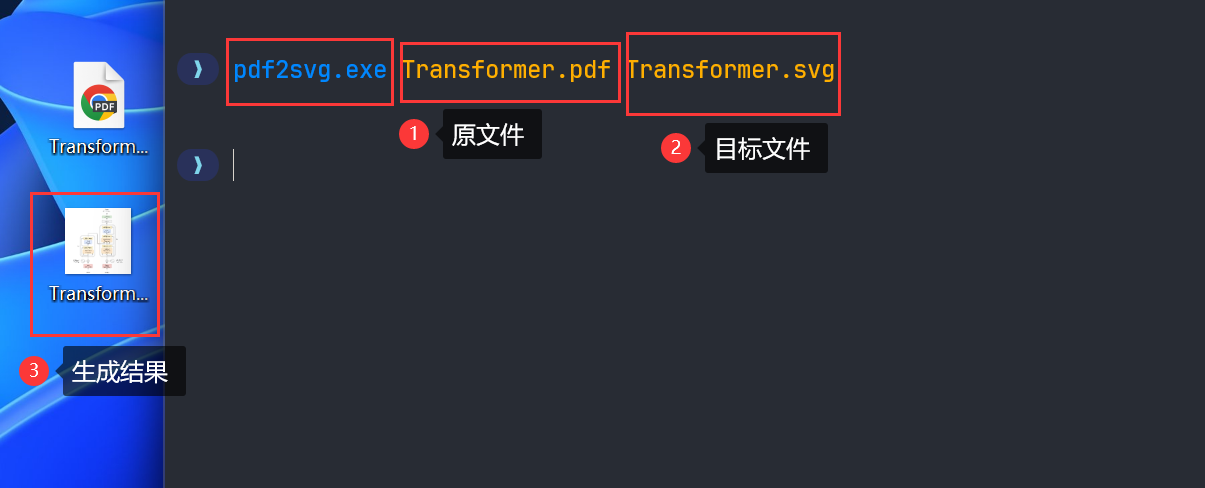

pdf2svg.exe yourfilename.pdf out.svg

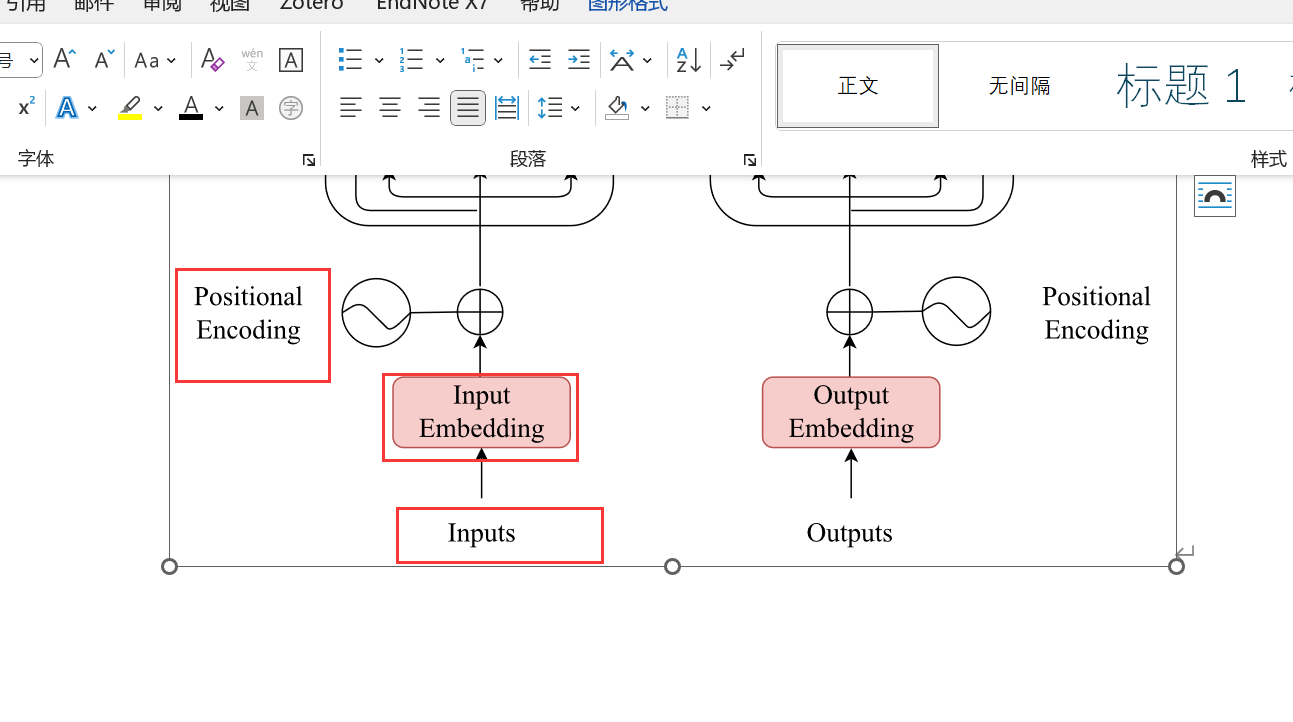

隨后我們將得到的Transformer.svg矢量圖粘貼到Word中即可正常顯示，這樣就不會因縮放顯示不清或者有問題了

解決了????
