Minikube 本地部署 Jupyter 集群

背景

Jupyter 是兼備優秀的編程體驗和交互體驗的在線 IDE，它能讓你的代碼不再受限于自己的電腦環境，也不只是編程語言本身，而是可以結合數學公式、Markdown、命令行等各種語法和指令，在更高性能的服務器以更靈活的交互方式，隨處運行，隨時可見結果。也正因為這些特性，它在教學、大數據分析、機器學習等領域都能助開發者一臂之力

在最近一年維護和使用 Jupyter 服務的過程中，我部署 Jupyter 的方式也經歷了從 linux 服務器單點，到 minikube 本地部署模擬集群，再到生產環境 k8s 正式部署集群的升級過程。之所以要將 Jupyter 從單點升級成集群，主要是為了解決單點會遇到的可靠性、可擴展性和可維護性等問題

上面的問題要解決，首先需要一套可以管理集群的基礎服務，這個服務就是 Kubernetes ，而借助 Jupyter 官方提供的 helm chart，幾行配置幾條指令，就可以部署成集群了，“理論上”整個過程可以非常順滑

當然，上線生產之前必不可少的過程是測試。在這篇文章中，我們就以自己電腦作為基本環境，借助 minikube 和 k8s 生態下的工具, 部署一套類似生產環境的 Jupyter

事不宜遲，讓我們先從了解 Jupyter 服務開始，一步步深入了解如何在本機玩轉 Jupyter 集群吧

Jupyter 生態

Jupyter 在組件通信、頁面交互和后臺運行環境上，都具有各司其職的組件，這也形成了 Jupyter 獨一無二的生態

圖片來源

若從最關鍵的用戶使用場景入手，最重要的組件有以下四個:

JupyterHub: 登錄頁面，只提供簡單的用戶信息輸入框（不過默認的 Spawner 和 Authticator 也在其源碼中）
JupyterLab: 新一代的 Notebook 編輯器，界面功能更豐富，且支持通過插件系統擴展更多功能（如 git、資源查看器等）
Spawner: 登錄 JupyterHub 后實際運行的 IDE（主要是 Notebook 或者 JupyterLab ），IDE 可以自定義運行環境: 跑在本地、 k8s 或者 yarn 等等。一個用戶 IDE 進程也可以稱作 Jupyter Server
Ipykernel: 用戶運行每一個 Notebook，又會在 Spawner 運行的服務器上啟動一個個負責運行代碼的進程。它既是進程，也是服務器上預裝的不同開發環境（比如可選擇在不同 Python 版本作為運行代碼的環境）

只是簡單介紹這些組件的概念，并不能講清楚它們之間的協同和交互機制。相信通過接下來的實踐，它們各自的發揮的作用都會在我們面前清晰展現出來

環境準備

既然要在 k8s 部署 Jupyter，第一步當然需要把 k8s 先啟動起來

在自己電腦啟動 k8s 可選的工具有 minikube, kind, k3s, microk8s 等，它們實際啟動集群的過程是差不多的。這里筆者從功能的完善程度考慮，選擇了 minikube

在文章最后會提到 k3s 也可作為在電腦資源受限情況下的備選

minikube

minikube 是一個在本地快速啟動 k8s 集群的工具，由 kubernetes 社區開源，支持多種虛擬化運行環境（Docker、Hyper-V、VirtualBox、podman 等）。它基于一個輕量級虛擬機 coreboot 啟動，因此 minikube 也支持跨平臺

minikube 可執行文件可以直接從官方倉庫或者官方網站下載

Docker 鏡像源配置

注: 由于 minikube 網絡插件的依賴，會導致非 root 權限運行的 podman 無法啟動 minikube，筆者為測試 root 的 podman，目前還是建議使用 Docker

Docker 的具體的安裝方式這里就不贅述了。不過還是要提一下鏡像源的配置

網易云、中科大等之前常用的比較官方的鏡像源現在都用不了，其他第三方可用的鏡像源可以參考這里或這里, 目前可用的部分鏡像源如下:

// vim /etc/docker/daemon.json
{
    "registry-mirrors": [
        "https://docker-0.unsee.tech",
        "https://docker.1ms.run",
        "https://docker.m.daocloud.io"
        "https://docker.xuanyuan.me",
    ]
}

注: 一切網絡問題都不是等等就能好的，再等也是浪費時間，這也是在開始就要把國內鏡像源這種信息告訴大家的原因

minikube 安裝和啟動

啟動 minikube 遇到的第一個坑，就是經典的國內網絡問題: 下載鏡像和二進制文件時不太順暢

首先 minikube 運行的基礎系統鏡像 kicbase 會按照 docker.io、 gcr.io 和 github release 的順序嘗試下載。然而這些下載地址都在外網，都可能下載不成功

其次，minikube 還會下載 kubectl, kubelet 和 kubeadm 這三個用于訪問和管理 k8s 集群的可執行文件（下載后放在虛擬機內部）在設置了 image-mirror-country=cn 參數后，下載地址會被替換成 kubernetes.oss-cn-hangzhou.aliyuncs.com，但是這個地址并沒有提供這些文件，所以還需要配置正確的 binary-mirror 參數
（不得不說坑是真的多啊）

正是因為有這些問題，建議通過源碼編譯來生成 minikube 二進制文件，方便快速修正鏡像下載問題

# linux 下載 minikube
curl -LO https://github.com/kubernetes/minikube/releases/download/v1.36.0/minikube-linux-amd64
# windows
curl -LO https://github.com/kubernetes/minikube/releases/download/v1.36.0/minikube-windows-amd64.exe

# github 加速
curl -LO https://ghfast.top/https://github.com/kubernetes/minikube/releases/download/v1.36.0/minikube-linux-amd64
curl -LO https://ghfast.top/https://github.com/kubernetes/minikube/releases/download/v1.36.0/minikube-windows-amd64.exe

# 安裝 minikube
sudo install minikube-linux-amd64 /usr/local/bin/minikube

# 通過源碼編譯 minikube
git clone https://github.com/kubernetes/minikube
git checkout tags/v1.36.0

## 替換 docker.io/kicbase/stable 下載鏡像源
sed -i "s#\"docker.io/#\"docker.1ms.run/#g" pkg/drivers/kic/types.go

## 編譯
make
mv out/minikube /usr/local/bin/

# 啟動 k8s 1.33.1 版本
minikube start --kubernetes-version=v1.33.1

# “最終版”啟動 k8s 參數 (適配國內網絡)
# --v 和 --log_file: 增加日志輸出，并打印到指定日志文件中，方便定位問題
minikube start --kubernetes-version=v1.33.1 --iso-url https://ghfast.top/https://github.com/kubernetes/minikube/releases/download/v1.35.0/minikube-v1.35.0-arm64.iso   --image-mirror-country=cn --image-repository=registry.cn-hangzhou.aliyuncs.com/google_containers --binary-mirror https://files.m.daocloud.io/dl.k8s.io/release --v=8 --log_file /tmp/test.log

# 擴展: 限定運行資源、磁盤大小等
minikube start --cpus=2 --memory=4096 --disk-size=20g ...

# 擴展: 指定鏡像下載路徑
export MINIKUBE_HOME=/opt/minikube

順利啟動 minikube 后，我們在命令行可以通過 minikube 虛擬機內部的 kubectl 來訪問集群，或者為了操作更方便可以在主機也安裝 kubectl（ minikube 啟動時已經在本機設置好了 ~/.kube/config )

# kubectl 安裝
curl -LO https://dl.k8s.io/release/v1.33.0/bin/linux/amd64/kubectl
curl -LO https://dl.k8s.io/release/v1.33.0/bin/windows/amd64/kubectl.exe

# 國內源
curl -LO https://files.m.daocloud.io/dl.k8s.io/release/v1.33.0/bin/linux/amd64/kubectl
curl -LO https://files.m.daocloud.io/dl.k8s.io/release/v1.33.0/bin/windows/amd64/kubectl.exe

# 或者通過 k8s 源碼安裝
git clone https://github.com/kubernetes/kubernetes
make kubectl
mv _output/local/bin/linux/amd64/kubectl /usr/local/bin

# 獲取所有 pod
kubectl get pods --all-namespaces

# 使用 minikube 自帶的 kubectl
minikube kubectl -- get pods --all-namespaces

通過 kubectl get pods -A 查看所有 pod，可以看到 minikube 啟動了一套標準的 k8s 組件，簡單說明每個組件的作用

圖片來源

CoreDNS: k8s 集群內部的 DNS 服務，負責提供 k8s 內服務的訪問地址，前身是 kube-dns，現在發展成 CNCF(Cloud Native Community Foundation 云原生基金會) 中的獨立項目
ETCD: k8s 的元數據服務，記錄了當前集群的所有節點、配置、服務、密鑰等等信息
kube-apiserver: 提供k8s資源（ pod, deployment, service 等）的 restful api 接口
kube-controller-manager: 通過 api 對集群資源進行管理和控制，在資源出現異常的時候自動恢復
kube-proxy: 在每個 k8s 節點（node）上運行，負責監測 apiserver 收到的用戶請求，并將請求轉發到具體的 Pod 進行處理
kube-scheduler: 負責將 Pending 狀態的 pod 分配到最合適的 node 上運行
storage-provisioners: 在服務需要掛載存儲目錄的時候，自動從本地分配一塊目錄空間給服務使用

dashboard

dashboard 是 kubernetes 官方提供的 k8s 集群看板，通過它能夠看到集群的基本狀態、資源、日志等，盡管功能簡單，還是建議在首次啟動時候打開它，方便后續查看 pod 日志定位問題

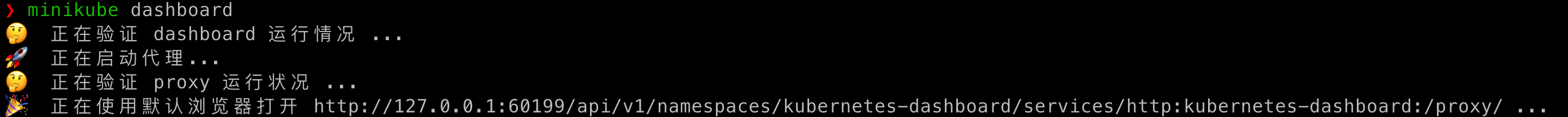

minikube 內置 dashboard, 執行 minikube dashboard 即可打開

helm

在不使用 k8s，只用 docker 如何啟動，最簡單的方案通常會用到 docker compose，在 docker-compose.yaml 配置文件中編寫集群每個節點部署的服務和配置，比如 flink 的官方示例，一個 jobmanager 和一個 taskmanager 組成的集群

但這種方式對于生產環境部署大規模集群的目標，就有點力所不及了。自動發現和恢復故障節點、自動擴縮容、動態升級和配置變更等方面的支持，還是 k8s 更擅長

當然 k8s 這套生態的門檻也比較高，相關的組件和配置也更多，如何在 k8s 也像 docker compose 一樣能絲滑一鍵啟動集群呢？Helm 就是我們的答案

Helm 是 CNCF 社區孵化的集群服務編排和部署工具，它將一個服務在 k8s 部署需要的服務以及依賴的資源，抽象成了可以通過 golang template 批量生成的配置，配置的格式也統一為 yaml

從 2016 年發展至今，Helm 已經成為了在 k8s 平臺管理服務發行包和發布服務的主流標準

Helm 的幾個概念這里也簡單介紹下，稍做了解就好

chart: 服務定義，包括服務名、服務版本、依賴 k8s 版本
value: 啟動服務所需所有資源的配置默認值，可在啟動時加上 -f new.yaml 覆蓋默認配置文件
template: k8s 相關資源（ deployment, service, pvc, configmap 等）的配置模板，和 values 結合生成完整的資源清單
release: chart 可以發布到 k8s 的版本
repo: 用于存放所有 chart release 打包文件的服務器

圖片來源

大部分支持云原生的開源組件，官方都會提供 Helm chart，讓我們只修改少量的配置，即可完成集群部署

Helm 的安裝也非常簡單，只需下載一個二進制文件

# linux
curl -LO https://get.helm.sh/helm-v3.18.2-linux-amd64.tar.gz

# mac
brew install helm@stable
curl -LO https://get.helm.sh/helm-v3.18.2-darwin-arm64.tar.gz

# windows
choco install kubernetes-helm
https://get.helm.sh/helm-v3.18.2-windows-amd64.zip

Jupyter

環境準備工作終于萬事俱備，各位久等，我們終于要來啟動 Jupyter 服務了

這里我們需要用到 Jupyter 官方提供的 chart zero-to-jupyterhub-k8s

啟動服務

# 在本地添加 jupyter 官方 repo
helm repo add jupyterhub https://hub.jupyter.org/helm-chart
helm repo update

# 啟動
# vim start.sh
RELEASE=jhub
NAMESPACE=jhub
VERSION=4.2.0

# 徹底清理上次啟動 Jupyter 的所有資源
helm uninstall ${RELEASE} -n ${NAMESPACE}

kubectl delete daemonsets,replicasets,services,deployments,pods,jobs,rc,ingress,persistentvolumes,persistentvolumeclaims --all --namespace=jhub

# 將 Jupyter 組件安裝到 jhub 的命名空間（namespace）下
helm upgrade --cleanup-on-fail \
  --install $RELEASE jupyterhub/jupyterhub \
  --namespace $NAMESPACE  \
  --create-namespace \
  --timeout 600s \
  --version $VERSION

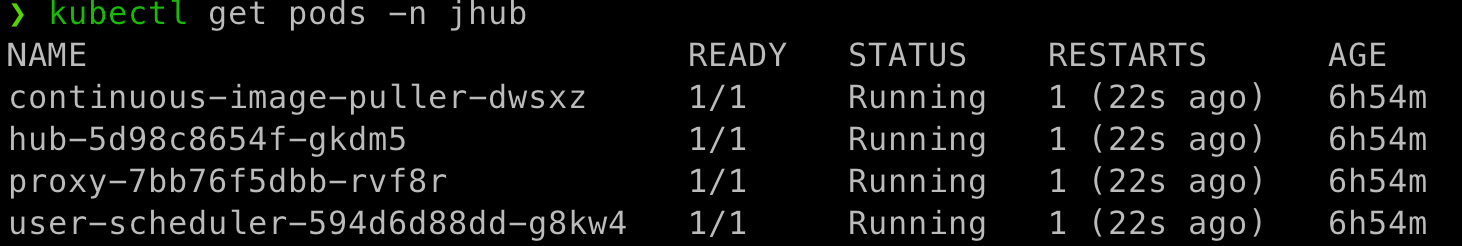

成功啟動后查看 jhub 這個 namespace 下相關的 pod 如下:

默認方式啟動后，再通過執行 minikube service proxy-public -n jhub --url ，即可隨機開放一個端口以供訪問 JupyterHub 登錄頁面了

Hub 默認使用 DummyAuthenticator 作為用戶登錄校驗器（ values.yaml 中的 hub.config.JupyterHub.authenticator_class 默認值），所以我們可以使用任意用戶名 + 任意密碼登錄

登錄后，默認的界面不是最經典的 Notebook 而是功能更現代更豐富的 JupyterLab（ JupyterHub 在 2.0 版本后就將用戶登錄后默認跳轉 url 指向了 /lab，參考配置 : c.Spawner.default_url ）

Jupyter on k8s

相較于直接通過容器或者運行 JupyterLab 命令啟動的 Jupyter，這套 Jupyter helm chart 在哪里做了優化呢？我們可以從啟動的 Pod 中一步步探究竟

hub: JupyterHub，提供登錄頁面
continuous-image-puller: 在新的 node 加入 k8s 集群的時候，自動在該 node 拉取 Jupyter 所需要的鏡像，避免用戶在登錄后因拉取 Jupyter 服務鏡像長時間等待
proxy: JupyterHub 的上層代理, 即 configurable-http-proxy
user-scheduler: 通過 k8s 的調度策略讓 Jupyter 相關的 Pod 盡量分配到同個節點，資源更緊湊
singleuser.storage: 每個用戶首次啟動時都會自動申請一個 pv, 后續用戶重新登錄，重啟 notebook 也能使用之前已經保存的文件
singleuser.cpu & singleuser.memory: 單個 Notebook 的資源限制, 默認對 cpu 無限制，內存最多 1G

功能概述

在 JupyterLab 界面你能看到的幾個基本功能有 Notebook 、Console 和 Terminal 等

具體功能有機會可以單開一篇詳細介紹，這里只提幾點注意的

你在其中一個 Jupyter Server 中編寫的 Notebook，啟動其他鏡像也能看到，因為是同一個目錄
打開 Terminal 并執行 pwd 你會看到每個用戶的主目錄都是 /home/jovyan ，這是因為 Notebook 鏡像設置了默認用戶就是 jovyan ，但因為每個用戶都會申請獨立的存儲掛載到 Notebook，所以實際目錄是分開的
Notebook 快捷鍵和 ipykernel 語法非常強大，強烈建議在深度使用 Notebook 之前先了解這些技巧

自定義配置

那么到這里我們已經通過 minikube + helm 在本地成功啟動了類生產環境啟動的一個 Jupyter 集群了，不妨先喝杯茶?? 因為接下來又是一個重頭戲了

我們需要先轉換一下思路，從 Jupyter 的運維者變成它的使用者，來看看 Jupyter 會有哪些實際的需求，我們又可以怎樣修改 Jupyter chart 的配置，讓它實現這些需求

如果你想了解 Jupyter chart 每一項配置的詳細說明，可以翻閱官方文檔 Customization Guide 和 Customizing User Environment

values.yaml

values.yaml 包含了整個 Jupyter 服務的大部分默認配置，其他配置都由這里衍生。它的配置內容會通過 k8s secret 分發到 JupyterHub 的 Pod 中，對后續 Hub 的啟動和 Notebook 的啟動產生作用

這里列舉其中一部分配置的作用:

db: JupyterHub 默認使用 sqlite 作為元數據庫，用于記錄服務狀態、登錄用戶信息和token等。Hub 啟動前需要申請 PV 存儲 sqlite db 文件，Hub 重載后數據不會丟失
hub: 定義 JupyterHub 的登錄方式、登錄后的 Notebook 鏡像選擇列表等
culler: 不活躍用戶進程超時后自動清理，默認打開，超時時間1小時
singleuser: 定義用戶登錄后默認使用的 Notebook 鏡像，以及擴展鏡像選擇等

修改啟動鏡像源

通過 helm install 首次啟動 Jupyter，需要拉取的鏡像也大多在外網，但主機配置的 /etc/docker/daemon.json 對 minikube 虛擬機是不生效的。我們可以手動在配置中把這些鏡像都替換成國內源，下一節設置 Notebook 啟動鏡像時也會用到這種方式來給鏡像下載加速（放心，這一步之后，就再沒有鏡像下載的問題了）

這里列幾個常見的鏡像下載地址替代方式

docker.io -> docker.1ms.run / docker-0.unsee.tech / docker.m.daocloud.io
quay.io -> quay.m.daocloud.io
gcr.io -> gcr.m.daocloud.io
ghcr.io -> ghcr.m.daocloud.io
registry.k8s.io -> registry.cn-hangzhou.aliyuncs.com/google_containers / k8s.m.daocloud.io

在 values.yaml 中修改方式如下:

# vim config.yaml
hub:
  image:
    name: quay.m.daocloud.io/jupyterhub/k8s-hub

proxy:
  chp:
    image:
      name: quay.m.daocloud.io/jupyterhub/configurable-http-proxy
  secretSync:
    image:
      quay.m.daocloud.io/jupyterhub/k8s-secret-sync

scheduling:
  userPlaceholder:
    image:
      name: registry.cn-hangzhou.aliyuncs.com/google_containers/pause

  userScheduler:
    image:
      name: registry.cn-hangzhou.aliyuncs.com/google_containers/kube-scheduler

prePuller:
  hook:
    image:
      name: quay.m.daocloud.io/jupyterhub/k8s-image-awaiter
  pause:
    image:
      name: registry.cn-hangzhou.aliyuncs.com/google_containers/pause

singleuser:
  image:
    name: quay.m.daocloud.io/jupyterhub/k8s-singleuser-sample
  networkTools:
    image:
      name: quay.m.daocloud.io/jupyterhub/k8s-network-tools

Notebook鏡像選擇列表

默認的 Notebook 鏡像為 jupyterhub/k8s-singleuser-sample，它自帶 jupyter 運行所需的基礎環境，但是對于實際的開發場景，肯定還需要安裝很多其他 Python 依賴的。在 Notebook 鏡像中提前裝好 Python 依賴，減輕用戶操作負擔，是非常經典的需求

好在官方的鏡像倉庫 jupyter/docker-stacks 已經為我們提供了一些擴展鏡像作為參考，有適用于數據開發的 scipy-notebook、適用于機器學習的 tensorflow-notebook 等。我們可以修改 singleuser.profileList 把這些鏡像加進來，給用戶更多的開發環境選擇

# vim config.yaml
singleuser:
  profileList:
    - display_name: "singleuser"
      description: "singleuser default"
      default: true
      kubespawner_override:
        image: 'docker-0.unsee.tech/jupyterhub/singleuser:5.3'
    - display_name: "scipy"
      description: "scipy"
      kubespawner_override:
        image: 'docker-0.unsee.tech/jupyter/scipy-notebook:python-3.11'
    - display_name: "tensorflow"
      description: "tensorflow"
      kubespawner_override:
        image: 'docker-0.unsee.tech/jupyter/tensorflow-notebook:python-3.11.6'

這里也是將每個鏡像都設置了具體的 tag 名，避免每次啟動時都需要從鏡像倉庫拉取 latest 鏡像

注: hub.extraConfig 也可以設置 c.KubeSpawner.profile_list，兩種方法最后生成的 Hub 配置文件都是類似的，區別在于 prePuller 是否會解析鏡像列表。前者添加的鏡像在 Jupyter chart 啟動階段不會預拉取（參考 _helpers-daemonset.tpl 文件和 Relevant image sources ），這會導致在 k8s 節點未下載過的鏡像，用戶啟動后需要先等待鏡像下載完成才能進入 JupyterLab 界面，等個幾分鐘也是可能的，體驗很差

在 profileList 添加多個鏡像后，登錄 JupyterHub 就不會立刻跳轉 Notebook 了，而是先展示這些鏡像列表，給用戶選擇

筆者平時對接負責數據開發的同學比較多，scipy-notebook 比較適合他們的開發場景，鏡像中安裝的依賴也非常實用，做自定義鏡像的時候也可以考慮將它們加進來，分類如下:

數據可視化: altair, bokeh, matplotlib, seaborn
數據采集: beautifulsoup4, sqlalchemy
數據計算: bottleneck, numba, dask, statsmodel, sympy, patsy, scikit-learn, scipy
數據導出/格式化: openpyxl, pandas, pytables, h5py, protobuf, dill
Lab插件: jupyterlab-git

登錄密碼

基于默認的 DummyAuthenticator 我們也可以對登錄方式稍做限制，比如限制哪些用戶允許登錄、規定必須使用哪個登錄密碼

hub:
  config:
    Authenticator:
      admin_users:
        - can_login_user_admin
      allowed_users:
        - can_login_user_normal
    DummyAuthenticator:
      password: login_password
    JupyterHub:
      authenticator_class: dummy

對接 ldap

盡管可以限定登錄密碼，但 DummyAuthenticator 的校驗方式依然太簡單太不安全了，所有用戶都使用同一密碼。對公司來說肯定需要專門的身份認證服務的，比如 LDAP

在本地我們想快速啟動 LDAP 可以通過 osixia/docker-openldap 封裝的鏡像快速啟動，然后 Jupyter 通過 host.minikube.internal 域名來訪問暴露在宿主機的 LDAP 端口

# 啟動 ldap 容器, 并預設 cn=myreadonly,dc=example,dc=com 作為可以檢索所有用戶信息的只讀用戶
docker run --name openldap --network ldap_network --hostname openldap -e LDAP_DOMAIN=example.com -e LDAP_ADMIN_PASSWORD=readonly_pwd -e LDAP_READONLY_USER=true -e LDAP_READONLY_USER_USERNAME=readonly -e LDAP_READONLY_USER_PASSWORD=readonly -p 30389:389 -p 30636:636 -d osixia/openldap:1.5.0

hub:
  config:
    JupyterHub:
      authenticator_class: ldapauthenticator.LDAPAuthenticator
    LDAPAuthenticator:
      lookup_dn: true
      use_lookup_dn_username: false
      use_ssl: false # 登錄時不使用 ssl
      tls_strategy: insecure # 登錄時不使用 tls
      lookup_dn_search_password: myreadonly # 配只讀用戶名
      lookup_dn_search_user: cn=myreadonly,dc=example,dc=com
      lookup_dn_user_dn_attribute: cn
      server_address: host.minikube.internal # 可以訪問到主機的域名
      server_port: 30389
      user_attribute: givenName
      user_search_base: ou=users,dc=example,dc=com
      allow_all: true # 允許所有用戶登錄

關于 LDAP 如何添加用戶，可以參考 Creating users in an LDAP。先創建一個組織 ou=users,dc=example,dc=com ，再在這個組織下創建具體的用戶 uid=具體用戶名,ou=users,dc=example,dc=com

指定開放端口

注: 這種通過 nodePorts 暴露端口的方法，適用于直接在機器上部署的 k8s 集群（比如通過 sealos 工具部署）。但 minikube 是在虛擬機之上啟動的 k8s，此方法不適用

proxy:
  service:
    type: NodePort
    nodePorts:
      http: 30080 # 注意: nodePort 受 apiserver 的 service-node-port-range 參數限制，默認必須在 30000-32767 之間
      https: 30443

但是 minikube 是通過虛擬機的方式啟動 k8s ，和主機并不屬于同一個網絡環境，需要通過 minikube service 或者 kubectl port forward 指令開放到宿主機

# 隨機開放端口
minikube service proxy-public -n jhub --url

# 通過 kubectl 指令，將 Hub 端口映射到主機的指定端口
# 加上 --address='0.0.0.0' 參數以供內網其他電腦訪問
kubectl port-forward svc/proxy-public 30080:80 -n jhub

黑暗主題

作為一個黑暗模式強迫癥, 筆者不管是用什么 IDE 第一時間都是先把主題設置成 dark mode，Jupyter 也不例外
（不過有一個說法是黑暗模式對眼睛不太好）

JupyterLab 默認主題是 light mode，為了讓自己能在每次重新啟動 Jupyter 都自動使用黑暗模式，需要把默認主題修改成 dark mode

從界面的 Settings -> Theme 修改主題的話，會在 /home/jovyan/.jupyter/lab/user-settings/@jupyterlab/apputils-extension/themes.jupyterlab-settings 這個配置文件中新增一項 "theme" 屬性來實現配置變更。那么要修改默認主題配置，第一反應就是在構建鏡像時直接把這個文件修改了。但這個文件路徑有一個特殊點在于它是 PV 的掛載路徑（ /home/jovyan ），而 PV 默認又是會從本地申請一個新的目錄掛載進去的，這會導致我們在鏡像中打入到這個路徑的配置文件最終是找不到的

所以這個配置的初始化，不應該放在鏡像構建階段，而是在 Pod 啟動時，也就是初始化 Pod 階段完成

因此思路變成了在鏡像中添加一個初始化配置的腳本

# vim images/singleuser-sample/initandstartjupyter
config_home=${HOME}/.jupyter/lab/user-settings/@jupyterlab/apputils-extension

mkdir -p ${config_home}

# 設置主題配置為 dark mode
echo '{"theme": "JupyterLab Dark"}' > ${config_home}/themes.jupyterlab-settings

# 啟動 jupyter
jupyterhub-singleuser

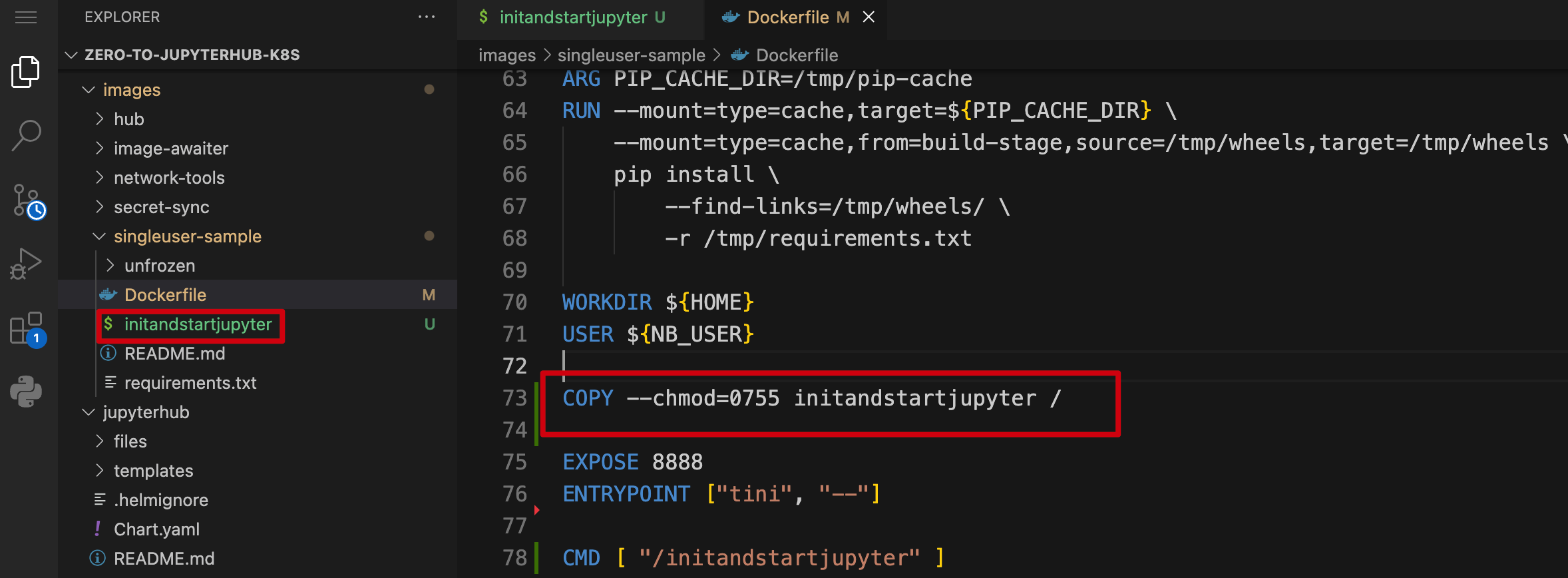

然后修改 Dockerfile 的 CMD，在啟動 JupyterLab 前先執行這個腳本 (但關于這個 CMD 又有一個坑請看后續)

# Dockerfile
# 在 dockerfile 設置 pip index 加速鏡像構建
ENV PIP_INDEX_URL=https://pypi.tuna.tsinghua.edu.cn/simple

# 拷貝腳本 initandstartjupyter 到鏡像內，并設置權限
COPY --chmod=0755 initandstartjupyter /

CMD [ "/initandstartjupyter" ]

接下來我們需要構建新的 singleuser 鏡像。為了不覆蓋默認鏡像，我把鏡像名設置成 jupyterhub/singleuser_withdark

關于構建的鏡像 tag 要注意最好不要用 latest，因為 latest 會導致啟動時每次都向官方鏡像倉庫拉取最新的（ kubespawner 的參數 image_pull_policy 的默認策略），而這個鏡像是我們在本地構建的，官方倉庫并沒有，會導致報錯

# 注意: 需要先將 docker 運行環境切換到 minikube 虛擬機，否則構建的鏡像是在主機的 docker 中，minikube 虛擬機是訪問不到的
# 切換到 minikube 的虛擬機 docker 環境
eval $(minikube docker-env)

# 構建鏡像
docker build -t jupyterhub/singleuser_withdark:1.0.0 /Volumes/dream/workspace/router1/coding/zero-to-jupyterhub-k8s/images/singleuser-sample

# 退出 minikube 的 docker 環境
eval $(minikube docker-env -u)

最后一步是把 withdark 鏡像添加到 profileList 中

# config.yaml
# 修改全局 cmd，這里對 singleuser.profileList 也是生效的
singleuser:
  cmd: "/initandstartjupyter"

# 或者在需要配置黑暗主題模式的鏡像才添加 cmd, 此時 singleuser.cmd 可以不配置，保持默認。實際啟動時會以 kubespawner_override.cmd 為準（參考 jupyterhub_config.py 中設置 c.Spawner.cmd 的邏輯 ）
  profileList:
    - display_name: "singleuser dark"
      description: "singleuser dark"
      kubespawner_override:
        image: 'jupyterhub/singleuser_withdark:1.0.0'
        cmd: '/initandstartjupyter'

為什么在 kubespawner_override 或者 singleuser 中還需要設置 cmd 呢，前面在 Dockerfile 不是已經覆蓋了嗎？這是因為 singleuser.cmd 在 values.yaml 中是有默認值的（ jupyterhub-singleuser ），并不是空值，即使不聲明 cmd，Dockerfile 的 cmd 也是會再被覆蓋掉
（還是要認真看默認配置啊...）

共享磁盤

除了功能性的需求，有的需求是和體驗優化相關的，這些需求比較隱蔽，但實現之后往往會有事半功倍的效果

譬如對于第一次使用 Jupyter 的用戶，登錄 Jupyter 他想做的第一件事并不是寫代碼，而是最好直接就有個教程，教他怎么使用 Notebook，就不用再跑去翻閱官方文檔了

這時如果他能直接看到類似 donnemartin/data-science-ipython-notebooks，以 Notebook 為展現形式的教學工程，他就可以直接把代碼運行起來，甚至還能了解到 Notebook 的更高階用法，體驗非常好

有兩種方案可以實現這個效果

直接把教程代碼打入到 Notebook 鏡像中，好處是方案實現起來比較容易，不過鏡像體積會增大
每個 Notebook 都共享一個存放教程代碼的只讀目錄（避免相互修改覆蓋），好處是不會影響鏡像體積，但正因為目錄只讀，所以用戶只能查看，不能修改這些代碼

這兩種方案各有優劣，實際場景下，肯定有的用戶是希望可以一邊修改代碼一邊運行的，因此第一種方案更合適

不過通過第二種方案，我們還能了解到如何通過 extraVolumes 配置共享磁盤的方法，因此這里稍做介紹

首先我們需要創建一個 PVC ( PersistentVolumeClaim ) 作為共享存儲，并設置為只讀權限

# vim shared-pvc.yaml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: jupyterhub-shared-volume
  namespace: jhub
spec:
  accessModes:
    - ReadOnlyMany # 只讀
  resources:
    requests:
      storage: 2Gi

執行 kubectl apply -f shared-pvc.yaml 然后在 singleuser.storage.extraVolumes 和 extraVolumeMounts 在 /home/jovyan 下面添加一個共享目錄，掛載到這個共享存儲

singleuser:
  storage:
    extraVolumes:
      - name: jupyterhub-shared
        persistentVolumeClaim:
          claimName: jupyterhub-shared-volume
    extraVolumeMounts:
      - name: jupyterhub-shared
        mountPath: /home/jovyan/shared

配置好之后重啟 Jupyter chart，我們就能測試看到多個用戶登錄后，在各自的根目錄下都有 shared 共享目錄的效果了

不過，第一次創建的 PV 里面還是空目錄，還需要放置教程代碼。方法稍微有點繞，因為這個目錄對于 Jupyter 用戶來說是只讀的，所以 Jupyter 上沒有權限上傳，需要利用 storage-provisioner 掛載本地目錄的機制，登錄 minikube 虛擬機，找到這個共享目錄再下載代碼

# 登錄 minikube 虛擬機
minikube ssh

# 進入默認的 stroage-provisioner 掛載目錄
cd /var/hostpath-provisioner/jhub/jupyterhub-shared-volume

# 安裝 git
sudo apt -y update
apt -y install git

# 下載教程代碼
git clone https://github.com/donnemartin/data-science-ipython-notebooks

限制資源

在 k8s 部署的另一個特性也是可以對資源進行合理的限制，避免其中一個用戶運行的腳本占用太多資源，影響了其他用戶正常使用

# 全局限制用戶使用 Notebook 的 CPU、內存和磁盤資源
singleuser:
  cpu:
    limit: 1
    guarantee: 1
  memory:
    limit: 1G
    guarantee: 1G
  storage:
    capacity: 1Gi

# kubespawner 對鏡像進行限制
# 對于一些要使用 GPU 的鏡像，可以將資源限制適當調大
  profileList:
    - display_name: "singleuser"
      description: "singleuser default"
      default: true
      kubespawner_override:
        image: 'docker-0.unsee.tech/jupyterhub/singleuser:5.3'
        cpu_limit: 1
        mem_limit: '1G'
        mem_guarantee: '512M'

然后啟動 singleuser 的默認鏡像，執行一段會申請超過 1G 內存空間的程序，我們會發現 notebook 直接提示觸發 kill 和自動重啟了

注: 如果你通過 top 指令或者是 psutil 庫查看系統總資源，會發現和實際限制的配置不一致，比如限制 1G 內存，實際看到的還是有十幾G。這是因為 top 和 psutil 看到的都是整個虛擬機的資源，而 k8s 是通過 cgroup 來限制 pod 資源的，cgroup 相關的資源限制文件在 /sys/fs/cgroup 目錄下

對接外部數據庫

用來存儲元數據的數據庫默認為 sqlite，盡管會使用 PV 進行持久化，但真的要去查數據的時候還是不如外部數據庫方便的

因此如果你本地還部署了 mysql，可以考慮把 JupyterHub 使用的數據庫切換成 mysql

# 配置使用 mysql 作為數據庫
hub:
  db:
    type: mysql
    url: mysql+pymysql://root:root_pwd@host.minikube.internal:3306/jupyter # 連接開放在宿主機330端口的 mysql
    upgrade: true # 首次啟動時需要設置 upgrade: true 以初始化數據庫

culler

culler 是 jupyter 用來定期清理 Jupyter Server 進程的工具，它的清理機制是判斷用戶上次在 JupyterLab 界面有活動的間隔時間，是否有活動，和這個用戶是否有運行中的代碼無關，即使用戶依然有代碼未結束，長時間未操作頁面，進程也會被清理

默認的清理判斷超時時間為 3600s ，也就是一小時, 但這對于實際的數據分析和機器學習等場景肯定是不夠，因此可以適當調大一些

注意:

cull:
  enabled: true
  timeout: 604800 # 7 days
  every: 300

支持用戶啟動多個 notebook

有些用戶會有在多套 Python 環境下同時開發代碼的需求，比如一套 Python 用來做數倉查詢，另一套 Python 環境用于 BI 制作。可以通過 allowNamedServers 配置來支持

hub:
  allowNamedServers: true
  namedServerLimitPerUser: 5

不過從體驗上來看并不是很方便，用戶需要先跳轉到 control panel ，對已啟動的 server 命名，才能啟動新的 server

admin ui

最后介紹的自定義配置，是對運維比較有幫助，在定位具體用戶反饋問題時可以用上的 admin ui

hub:
  config:
    Authenticator:
      admin_users:
        - adminuser1
        - adminuser2

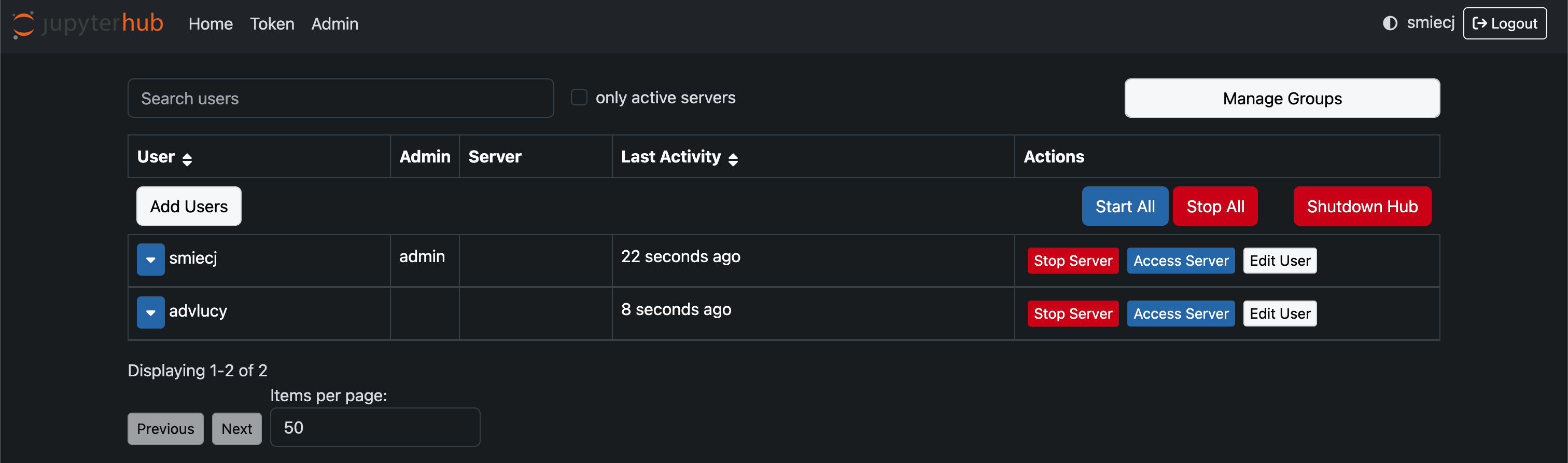

管理員可以在管理頁面進行的操作主要有:

查看已登錄用戶
管理用戶組
查看所有運行的 server 狀態
停止任意 server
登錄其他用戶的 server

最后一點在定位問題時特別有用: 當用戶反饋 "我執行一段 Python 代碼有報錯"，但是同樣代碼在你自己的 Notebook 環境卻是正常跑的，原因有可能是他自己裝了其他的 Python 依賴有問題，那你就可以登錄他的 Notebook 去定位

擴展

以下是筆者在安裝和使用 Jupyter 過程中的其他經驗分享

Helm 本地倉庫

在通過 Helm 安裝集群的時候，我們依然會遇到老朋友: 網絡不佳，導致拉取 repo 要很久的問題，于是我就去找 Helm repo 是否也有統一的國內源

但發現它不像各個語言的依賴倉庫，基本都有大廠維護的國內源。Helm repo 并沒有 “官方” 源，每個開源組件自己維護自己的 repo

所以對于大公司來說一般會自建 helm repo，定期同步開源組件官方 repo。當然筆者想的是先解決眼前的問題，看看如何將 Jupyter 的官方 chart 打包，并直接通過本地啟動文件服務器的方式，開放到本地使用，先解決眼前的 Jupyter repo 更新慢的問題

# 通過 python http.server 模擬文件服務器
# 正式環境建議通過 httpd 或者 nginx 等服務
cd ~/modules/helm_repo
nohup python3 -m http.server 30088 > python_http.log 2>&1 &

# 添加本地 helm repo
helm repo add myrepo http://localhost:30088

# 拉取官方 Jupyter chart
git clone https://github.com/jupyterhub/zero-to-jupyterhub-k8s

# 切換到 4.2.0 的 tag
# 注意: 這一步很重要，因為 Chart.yaml 以及 values.yaml 等文件中有 chart version 和 鏡像 tag 相關的配置
# 這兩個的默認值 ( 0.0.1-set.by.chartpress 和 4.2.1-0.dev.git.7 ) 是無法直接啟動 jupyter 服務的
# 需要切換到已發布的一個 tag，再通過官方的 chartpress 工具設置
cd zero-to-jupyterhub-k8s
git checkout tags/4.2.0

# 初始化 chart version 等配置
pip3 install chartpress
./tools/generate-json-schema.py
chartpress --no-build
./tools/set-chart-yaml-annotations.py

# 打包 chart package 格式為壓縮包
helm package jupyterhub # 生成 jupyterhub-4.2.0.tgz

cp jupyterhub-4.2.0.tgz ~/modules/helm_repo

# 生成 index.yaml 這里會記錄整個 helm repo 提供的 chart 列表
helm repo index . --url http://localhost:30088

# 更新 helm repo, 后續執行 helm install 安裝組件時只會讀取本地已緩存的 index.yaml 文件
helm repo update
# 只更新本地的 myrepo
helm repo update myrepo

# 確認是否能搜到 jupyter chart
helm search repo myrepo

# 通過自建 helm repo 中的 Jupyter chart 啟動
helm --install $RELEASE myrepo/jupyterhub ...

chartpress 是官方提供的一鍵構建 Jupyter chart 及其所需鏡像的工具。添加參數 --no-build 可以只設置 chart 配置文件中的 tag，使得代碼可以打包成 release package，不會觸發鏡像構建

更輕量的啟動 k8s 工具

本機啟動 k8s 的工具，除了 minikube 還有更輕量的 k3s、microk8s 和 kind 等，它們對比 minikube 的優勢主要體現在體積更小，占用資源更少，因此更適合在嵌入式環境中（如樹莓派）使用

筆者在本地測試了 k3s 的安裝，在 mac 或者 windows 需要先通過 multipass 或者其他方式啟動一個虛擬機，再啟動 k3s, 在 linux 安裝過程則不需要依賴虛擬機，有興趣可以參考官方文檔 Quick-Start Guide

sealos

假設公司已經為你提供了3臺以上虛擬機，你已經可以啟動真正的 k8s 集群了，sealos 是一個選擇

有個小細節要注意，啟動集群參數中還需要加上 local-path-provisioner 組件參數，否則 Hub 啟動會卡在為 sqlite 申請 PV 的步驟

sealos gen registry.cn-shanghai.aliyuncs.com/labring/kubernetes:v1.29.0 registry.cn-shanghai.aliyuncs.com/labring/helm:v3.8.2 registry.cn-shanghai.aliyuncs.com/labring/calico:v3.24.1 registry.cn-shanghai.aliyuncs.com/labring/local-path-provisioner:v0.0.28 --masters master_node --nodes worker_nodes

其他擴展方向

成功使用 minikube 在本地搭建 Jupyter 集群之后，沿著這兩個組件和集群部署的思路，我們還可以發掘更多值得動手測試的需求

Bitnami: Bitnami 提供和云廠商合作，提供可靠的云服務的企業，19年被 VMware 收購。它的開源倉庫針對很多開源組件實現了 Helm chart ，比如 flink、airflow 等，可以作為參考（不過也看到有吐槽它的 Rabbitmq chart 做得不怎么樣）
JupyterLab 相關的各種可以提升體驗的插件，以及 Jupyter AI
對 Jupyter 更加貼近企業實踐的改造, 可以參考字節這篇文章，其中 Session 持久化和 Kernel 持久化對于優化用戶體驗都非常有用
學習更多 Notebook 的高級用法，參考 data-science-ipython-notebooks，以及快捷鍵和 ipykernel 使用技巧

posted @ 2025-08-01 17:54 頭がいい天才閱讀(83) 評論(0) 收藏舉報

刷新頁面返回頂部

smiecj

Minikube 本地部署 Jupyter 集群

背景

Jupyter 生態

環境準備

minikube

Docker 鏡像源配置

minikube 安裝和啟動

dashboard

helm

Jupyter

啟動服務

Jupyter on k8s

功能概述

自定義配置

values.yaml

修改啟動鏡像源

Notebook鏡像選擇列表

登錄密碼

對接 ldap

指定開放端口

黑暗主題

共享磁盤

限制資源

對接外部數據庫

culler

支持用戶啟動多個 notebook

admin ui

擴展

Helm 本地倉庫

更輕量的啟動 k8s 工具

sealos

其他擴展方向

公告
