STM32之FSMC驅動LCD難點理解

根據外設存儲器的位寬分為8Bit和16Bit驅動
STM32內部存儲單位為一個字節，也就是一個地址存儲一個字節大小的數據，當外部存儲器的位寬為8位時，寫入一個數據需要一個字節即地址加1，當外部存儲器的位寬為16位時，寫入一個數據需要兩個字節即地址加2，如下圖所示：
外設存儲器位寬8位：寫入0x11 和 0x22

由于內存地址映射都是偶地址開始，當外設存儲器的位寬為16位時，每次寫數據時地址加2,相當于所有的地址為2的倍數，即寫16位數據時地址位右移1位。FSMC將使用內部的HADDR[25:1]地址來作為對外部存儲器的尋址地址FSMC_A[24:0]。

當FSMC模擬80并口時序驅動LCD外設時，以A6為例，作為LCD_RS信號控制線，A6輸出0寫命令，A6輸出1寫數據。當外設是8位位寬時，FSMC以HADDR[25:0] （映射FSMC_A[25:0]）對外尋址，只要HADDR[25:0]的Bit6為0寫命令，為1寫數據。當外設是16位位寬時，FSMC以HADDR[25:1]（映射FSMC_A[24:0]）對外尋址，相當于整個地址右移一位，原來的Bit6輸出實則是FSMC_A5輸出，要讓A6輸出需要設置Bit7輸出。如下所示：
外設為8位：Bit6->0100 0000->0x40
寫命令->A6輸出0 地址0x6000 0000用HADDR[25:0]表示，FSMC_A6為0
寫數據->A6輸出1 地址（0x6000 0000|0x40）用HADDR[25:0]表示，FSMC_A6為1
外設為16位：Bit6->0100 0000->0x40 Bit7->1000 0000->0x80
寫命令->A6輸出0 地址0x6000 0000用HADDR[25:1]表示即右移1位寫入FSMC_A[24:0]，FSMC_A6仍為0
寫數據->A6輸出1 地址（0x6000 0000|0x40）用HADDR[25:1]表示即右移1位寫入FSMC_A[24:0]，FSMC_A6變為0, FSMC_A5變為1，要使FSMC_A6輸出1，地址需或上Bit7即地址（0x6000 0000|0x80）

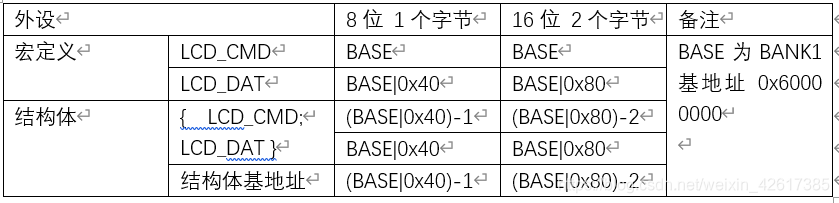

LCD存儲地址表示
LCD存儲地址表示方式有兩種，宏定義表示和結構體表示，結構體表示跟結構體成員所占空間大小有關。
FSMC_A6為LCD_RS信號控制線，控制命令和數據的讀寫，2＾6=0x40，2＾7=0x80，
