1.驅動LCD注意點：

若有某點不亮，可能是PB23引腳RST功能開啟導致，下載時不勾選使能RST即可，

如大部分點不亮，可能是開啟仿真導致，PB14和PB15為com2和com3。

2.第一個參數選擇使能的com，第二個參數選擇驅動電壓，2級分壓對應VCC電壓，3級分壓對應2/3VCC電壓。

LCD_Init(LCD_1_4_Duty, LCD_1_3_Bias);        //LCD初始化

void LCD_Init(LCDDutyTypeDef duty, LCDBiasTypeDef bias)
{
R32_PIN_CONFIG2 = 0xfffeff3f; // 關閉使用的LCD引腳的數字輸入
R16_PIN_ALTERNATE |= RB_DEBUG_EN; // 操作LCD時，需關閉debug
R32_LCD_CMD = 0x1ffff << 8;
R32_LCD_CMD |= RB_LCD_SYS_EN | RB_LCD_ON |
(LCD_CLK_128 << 5) |
(duty << 3) |
(bias << 2);
}

typedef enum
{
LCD_1_2_Duty = 0, // COM0-COM1
LCD_1_3_Duty, // COM0-COM2
LCD_1_4_Duty, // COM0-COM3
}LCDDutyTypeDef;

typedef enum
{
LCD_1_2_Bias = 0, // 2級分壓
LCD_1_3_Bias, // 3級分壓
}LCDBiasTypeDef;

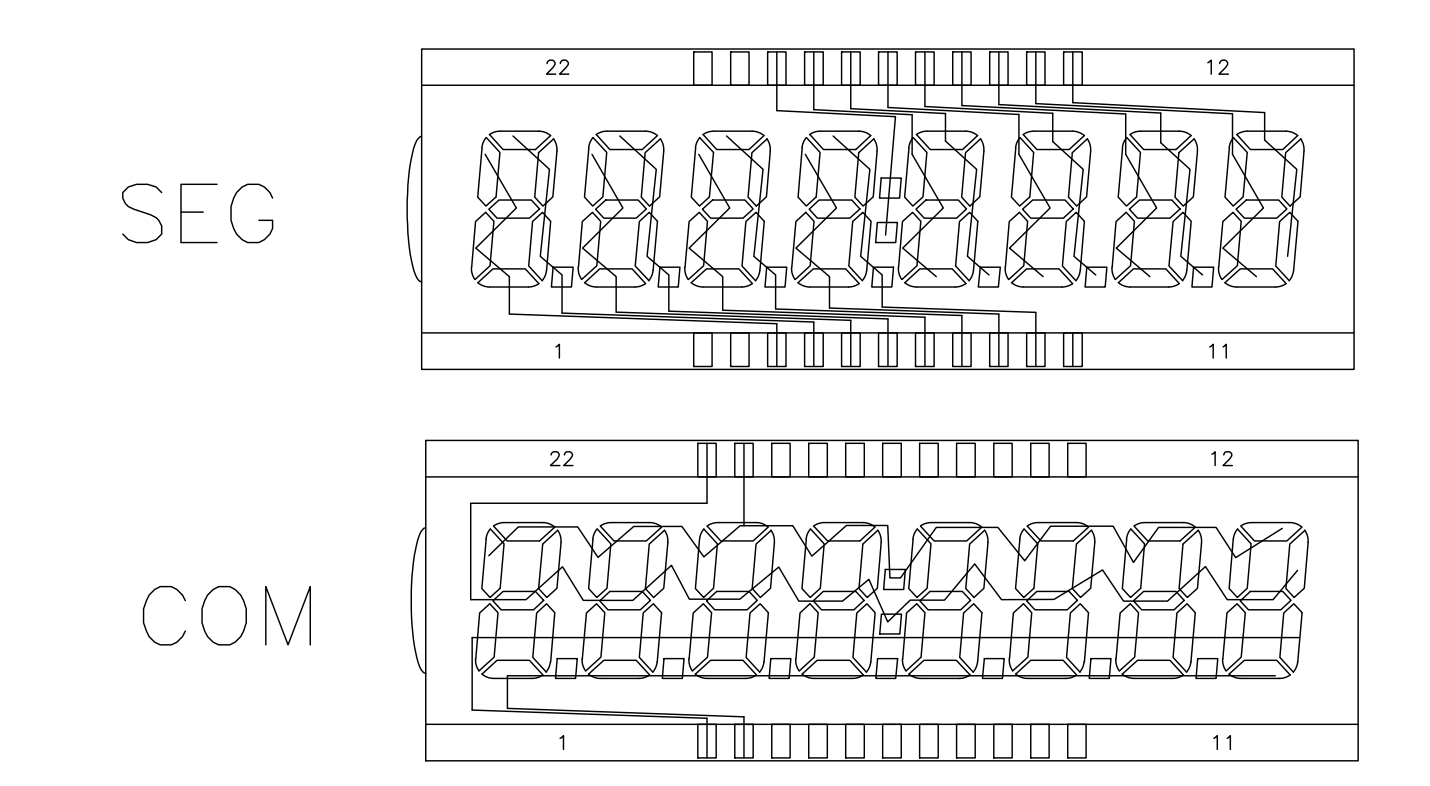

3.下面的代碼需要對應著芯片手冊和LCD屏手冊來看，

下面我們來舉個例子：

芯片的SEG0和SEG1引腳接在LCD屏幕的PIN3和PIN4，PIN3和PIN4控制著第一個8，那么我們給R32_LCD_RAM0 低八位寫入對應數據即可顯示，例程傳入的0x7d顯示出來是數字0，數字0只有G段和CP1不需要亮，那對應的二進制是01111101（0x7d），1F對應最低位，CP1對應最高位。

芯片的SEG2和SEG3引腳接在LCD屏幕的PIN5和PIN6，PIN5和PIN6控制著第二個8，那么我們給R32_LCD_RAM0 低八位左移8位寫入對應數據即可顯示，例程傳入的0x60顯示出來是數字1，數字1只有B段和C段需要亮，那對應的二進制是01100000（0x60），2F對應最低位，CP2對應最高位。

芯片的SEG4和SEG5引腳接在LCD屏幕的PIN7和PIN8，PIN7和PIN8控制著第三個8，那么我們給R32_LCD_RAM0 低八位左移16位寫入對應數據即可顯示，例程傳入的0x3e顯示出來是數字2，數字2只有F段,C段和CP3不需要亮，那對應的二進制是00111110（0x3e），3F對應最低位，CP3對應最高位。

芯片的SEG6和SEG7引腳接在LCD屏幕的PIN9和PIN10，PIN9和PIN10控制著第四個8，那么我們給R32_LCD_RAM0 低八位左移24位寫入對應數據即可顯示，例程傳入的0x7a顯示出來是數字3，數字3只有F段,E段和CP4不需要亮，那對應的二進制是01111100（0x7a），4F對應最低位，CP4對應最高位。

芯片的SEG8和SEG9引腳接在LCD屏幕的PIN19和PIN18，PIN19和PIN18控制著第五個8，那么我們給R32_LCD_RAM1 低八位寫入對應數據即可顯示，例程傳入的0x63顯示出來是數字4，數字4只有B段,C段,F段和G段需要亮，那對應的二進制是01100011（0x63），5F對應最低位，CP7對應最高位。

芯片的SEG10和SEG11引腳接在LCD屏幕的PIN17和PIN16，PIN17和PIN16控制著第六個8，那么我們給R32_LCD_RAM1 低八位左移8位寫入對應數據即可顯示，例程傳入的0x5b顯示出來是數字5，數字5只有B段,E段和CP8不需要亮，那對應的二進制是01011011（0x5b），6F對應最低位，CP8對應最高位。

芯片的SEG12和SEG13引腳接在LCD屏幕的PIN15和PIN14，PIN15和PIN14控制著第七個8，那么我們給R32_LCD_RAM1 低八位左移16位寫入對應數據即可顯示，例程傳入的0x5f顯示出來是數字6，數字6只有B段和CP9不需要亮，那對應的二進制是01011111（0x5f），7F對應最低位，CP9對應最高位。

芯片的SEG14和SEG15引腳接在LCD屏幕的PIN17和PIN18，PIN17和PIN18控制著第八個8，那么我們給R32_LCD_RAM1 低八位左移24位寫入對應數據即可顯示，例程傳入的0x70顯示出來是數字7，數字7只有A段,B段和C段需要亮，那對應的二進制是01110000（0x70），8F對應最低位，最高位給0。

芯片的SEG16引腳接在LCD屏幕的PIN20，PIN20控制著CP5和CP6，那么我們給R32_LCD_RAM2 低八位寫入對應數據即可顯示，例程傳入的0x03顯示出來一個冒號，冒號只有CP5和CP6需要亮，那對應的二進制是00000011（0x03），CP6對應最低位，CP5對應最高位。

顯示8傳0x7F,顯示9傳7B.

unsigned char const lcd[11]={0x7d, 0x60, 0x3e, 0x7a, 0x63, 0x5b, 0x5f, 0x70, 0x03, 0x7f, 0x7b, };

LCD_WriteData0( lcd[0] );
LCD_WriteData1( lcd[1] );
LCD_WriteData2( lcd[2] );
LCD_WriteData3( lcd[3] );
LCD_WriteData4( lcd[4] );
LCD_WriteData5( lcd[5] );
LCD_WriteData6( lcd[6] );
LCD_WriteData7( lcd[7] );
LCD_WriteData8( lcd[8] );

#define LCD_WriteData0( d ) (R32_LCD_RAM0 = (R32_LCD_RAM0 & 0xffffff00) | ((UINT32)d)) /* 填充SEG0和SEG1驅動數值 */
#define LCD_WriteData1( d ) (R32_LCD_RAM0 = (R32_LCD_RAM0 & 0xffff00ff) | ((UINT32)d<<8)) /* 填充SEG2和SEG3驅動數值 */
#define LCD_WriteData2( d ) (R32_LCD_RAM0 = (R32_LCD_RAM0 & 0xff00ffff) | ((UINT32)d<<16)) /* 填充SEG4和SEG5驅動數值 */
#define LCD_WriteData3( d ) (R32_LCD_RAM0 = (R32_LCD_RAM0 & 0x00ffffff) | ((UINT32)d<<24)) /* 填充SEG6和SEG7驅動數值 */
#define LCD_WriteData4( d ) (R32_LCD_RAM1 = (R32_LCD_RAM1 & 0xffffff00) | ((UINT32)d)) /* 填充SEG8和SEG9驅動數值 */
#define LCD_WriteData5( d ) (R32_LCD_RAM1 = (R32_LCD_RAM1 & 0xffff00ff) | ((UINT32)d<<8)) /* 填充SEG10和SEG11驅動數值 */
#define LCD_WriteData6( d ) (R32_LCD_RAM1 = (R32_LCD_RAM1 & 0xff00ffff) | ((UINT32)d<<16)) /* 填充SEG12和SEG13驅動數值 */
#define LCD_WriteData7( d ) (R32_LCD_RAM1 = (R32_LCD_RAM1 & 0x00ffffff) | ((UINT32)d<<24)) /* 填充SEG14和SEG15驅動數值 */
#define LCD_WriteData8( d ) (R32_LCD_RAM2 = (R32_LCD_RAM2 & 0xffffff00) | ((UINT32)d)) /* 填充SEG16和SEG17驅動數值 */

4.驅動LCD低功耗需添加以下代碼：

#if 1
    /* 配置喚醒源為 GPIO - PB0 */
    GPIOB_ModeCfg(GPIO_Pin_0, GPIO_ModeIN_PU);
    GPIOB_ITModeCfg(GPIO_Pin_0, GPIO_ITMode_FallEdge); // 下降沿喚醒
    PFIC_EnableIRQ(GPIO_B_IRQn);
    PWR_PeriphWakeUpCfg(ENABLE, RB_SLP_GPIO_WAKE, Long_Delay);
    VER = (*((PUINT32)ROM_CFG_VERISON));
    if((VER&0xFF000000) == 0xFF000000)
    {
        aux_power = R16_AUX_POWER_ADJ;
        sys_safe_access_enable();
        R16_AUX_POWER_ADJ |= RB_ULPLDO_ADJ;      //睡眠前必須加此代碼
        sys_safe_access_disable();
    }
    // 注意當主頻為80M時，Sleep睡眠喚醒中斷不可調用flash內代碼。
    LowPower_Sleep(RB_PWR_RAM24K | RB_PWR_RAM2K | RB_XT_PRE_EN); //只保留24+2K SRAM 供電
    HSECFG_Current(HSE_RCur_100);                 // 降為額定電流(低功耗函數中提升了HSE偏置電流)
    if((VER&0xFF000000) == 0xFF000000)
    {
        sys_safe_access_enable();
        R16_AUX_POWER_ADJ = aux_power;
        sys_safe_access_disable();
    }
#endif
