CS5518是一款MIPI轉LVDS或者DSI轉LVDS轉換器芯片。

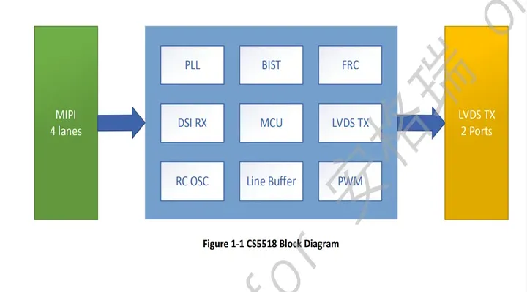

ASL集睿致遠 CS5518是一款MIPI DSI輸入、LVDS輸出轉換芯片。MIPI DSI 支持多達4個局域網，每條通道以最大 1Gbps 的速度運行。LVDS支持18位或24位像素，25Mhz至154Mhz，采用VESA或JEIDA格式。它只能使用單個1.8v電源，以節省成本并優化電路板空間，

CS5518適用于多個細分市場和顯示應用，如手持設備，主板，雙面板顯示器和汽車顯示器等。

2 CS5518特點

常規

嵌入式振蕩器，無需外部晶體

可選外部時鐘輸入，用于20-154MHz

支持 SSC 生成 +/-3%

100~300KHz 以降低EMI

支持抖動和 6 位+FRC

將PWM發生器與GPIO輸出PWM集成以控制反向

內部上電復位 （POR）

MIPI 輸入

支持 MIPI D-PHY 版本1.00.00 和 MIPI DSI 版本1.02.00

支持1至4數據通道，1時鐘通道

雙向車道 0（僅倒車 LP）

支持超低功耗（超低功耗狀態）

支持18/24/30/36位的打包像素格式RGB

支持的 18 位像素格式RGB

支持 RGB565 16 位輸入

DSI 主機可以在 ESCAPE 模式下訪問本地寄存器

支持同步事件/同步脈沖模式

在V型消隱期間，支持所有線路進入低功耗模式

支持通道/極換

支持連續時鐘和/或非連續時鐘

LVDSA 輸出

支持18位單端口，18位雙端口，24位單端口和24位雙端口LVDS輸出接口。

支持VESA和JEIDA模式

靈活的LVDS輸出引換

可編程擺幅/共模電壓

支持通道/極性/位交換

其他參數說明

單1.8v電源供電模式

可選 3.3v 電源，用于 IO 電源

內部 1.2V LDO 電源

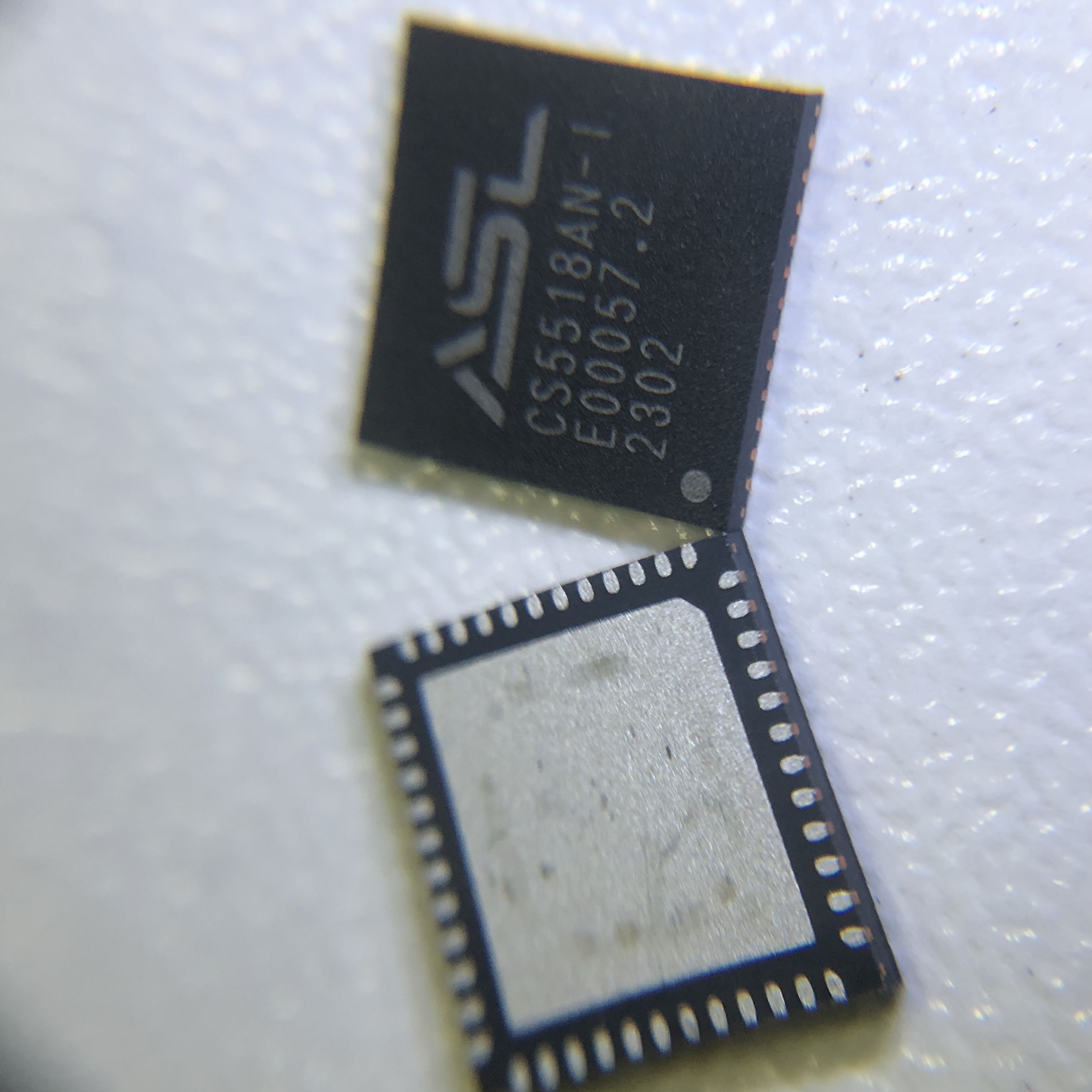

QFN48 7X7 封裝
