RP 2040 芯片采用 40 nm 制程工藝，7×7 mm QFN-56 封裝。它的具體規格參數如下 ：

• • 搭載雙核 ARM Cortex M0+ 處理器，運行頻率 133 MHz
  • 內置 264 KB 的片上 RAM
  • 可通過專用 QSPI 總線支持最高 16 MB 的片外閃存
  • DMA 控制器
  • 外掛內插器和整數除法器
  • 30 個 GPIO 引腳，其中 4 個可用于模擬信號輸入
  • 2 個 SPI、2 個 I2C、2 個 UART
  • 16 個 PWM 通道
  • 主機和設備支持的 USB 1.1
  • 8 個樹莓派可編程 I/O 狀態機
  • 支持 UF2 的 USB 大容量存儲啟動模式，用于拖放式編程

Raspberry Pi Pico 開發板

以下展示 Raspberry Pi Pico 開發板的參數和配置 。

• 搭載RP 2040 芯片。
• 采用雙核 ARM Cortex M0+ 處理器，運行頻率 133 MHz。
• 搭載 264 KB 的片上 RAM，板載 2 MB 閃存。
• 主機和設備支持的 USB1.1。
• 支持低功耗的睡眠和休眠模式。
• 采用拖放式編程。
• 擁有 26 個 GPIO 引腳，其中 3 個可用于模擬信號輸入（即 3 路 12 位 ADC）。
• 擁有 2 個 SPI、2 個 I2C、2 個 UART、16 路 PWM。
• 片上時鐘、計時器；片上浮點庫；搭載溫度傳感器。
• 可通過 Micro USB 供電，也支持 1.8-5.5 V 直流電源供電。因此我們用串聯的干電池或者鋰電池即可驅動 Pico，這使得 Pico 的應用更加靈活。
• 配備 1 個 LED 燈和一個開關按鈕。該按鈕用于向 Pico 燒錄程序時控制 Pico 進入 USB 大容量存儲模式，也可用于通用的輸入。
• 40 個引腳均為 “焊孔 + 齒狀邊緣” 的形態，由用戶靈活選擇安裝方式，便于與其他開發板焊接。

2、在lazarus建一個控制臺應用：

program project1;

{$mode objfpc}{$H+}
{$MEMORY 10000,10000}

uses
  pico_gpio_c,
  pico_timer_c;

begin
  gpio_init(TPicoPin.LED);
  gpio_set_dir(TPicoPin.LED,TGPIODirection.GPIO_OUT);
  repeat
    gpio_put(TPicoPin.LED,true);
    busy_wait_us_32(500000);
    gpio_put(TPicoPin.LED,false);
    busy_wait_us_32(500000);
  until 1=0;
end.


3、在project選項：

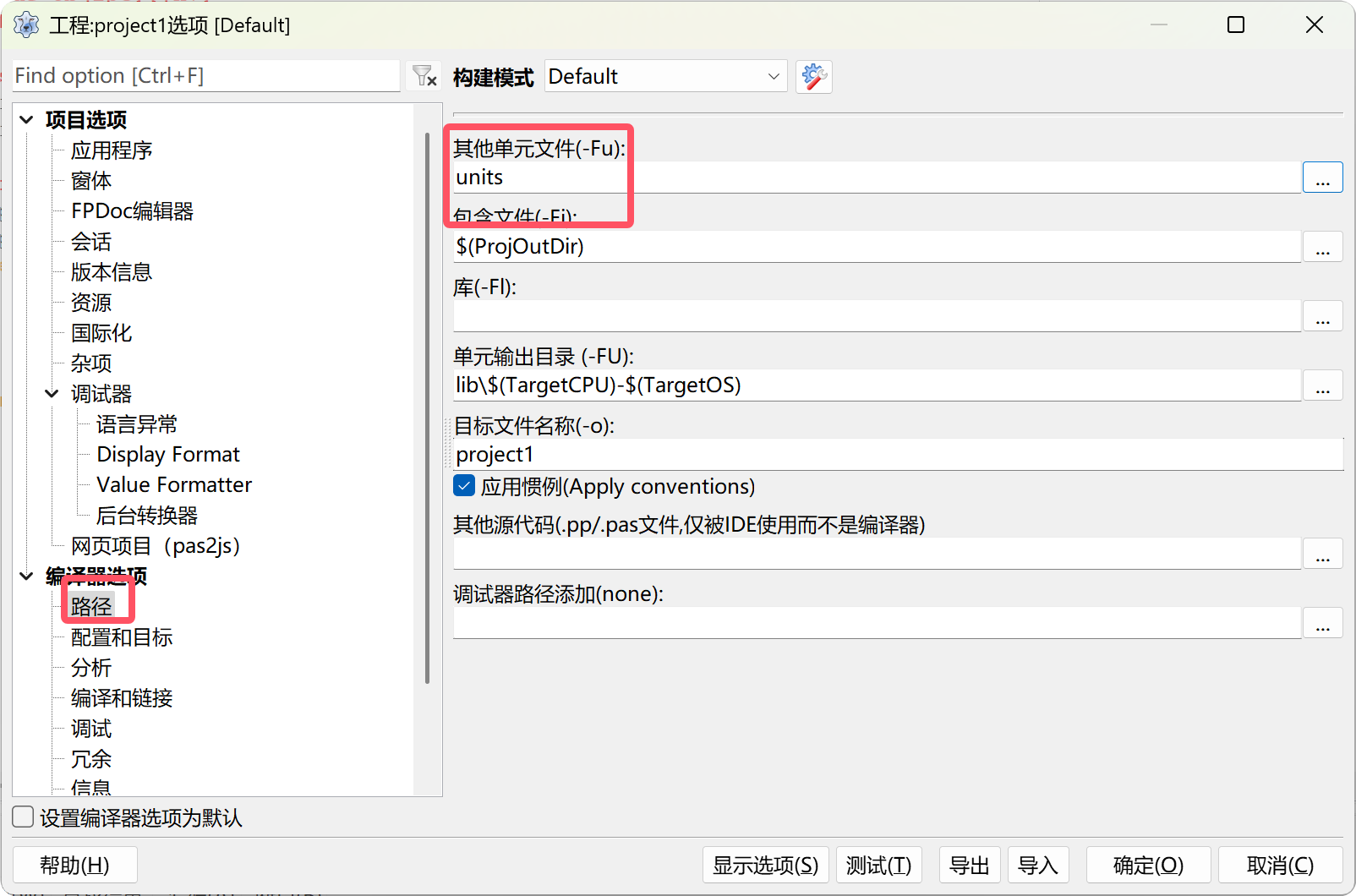

1）、路徑-->其他單元文件-->填units

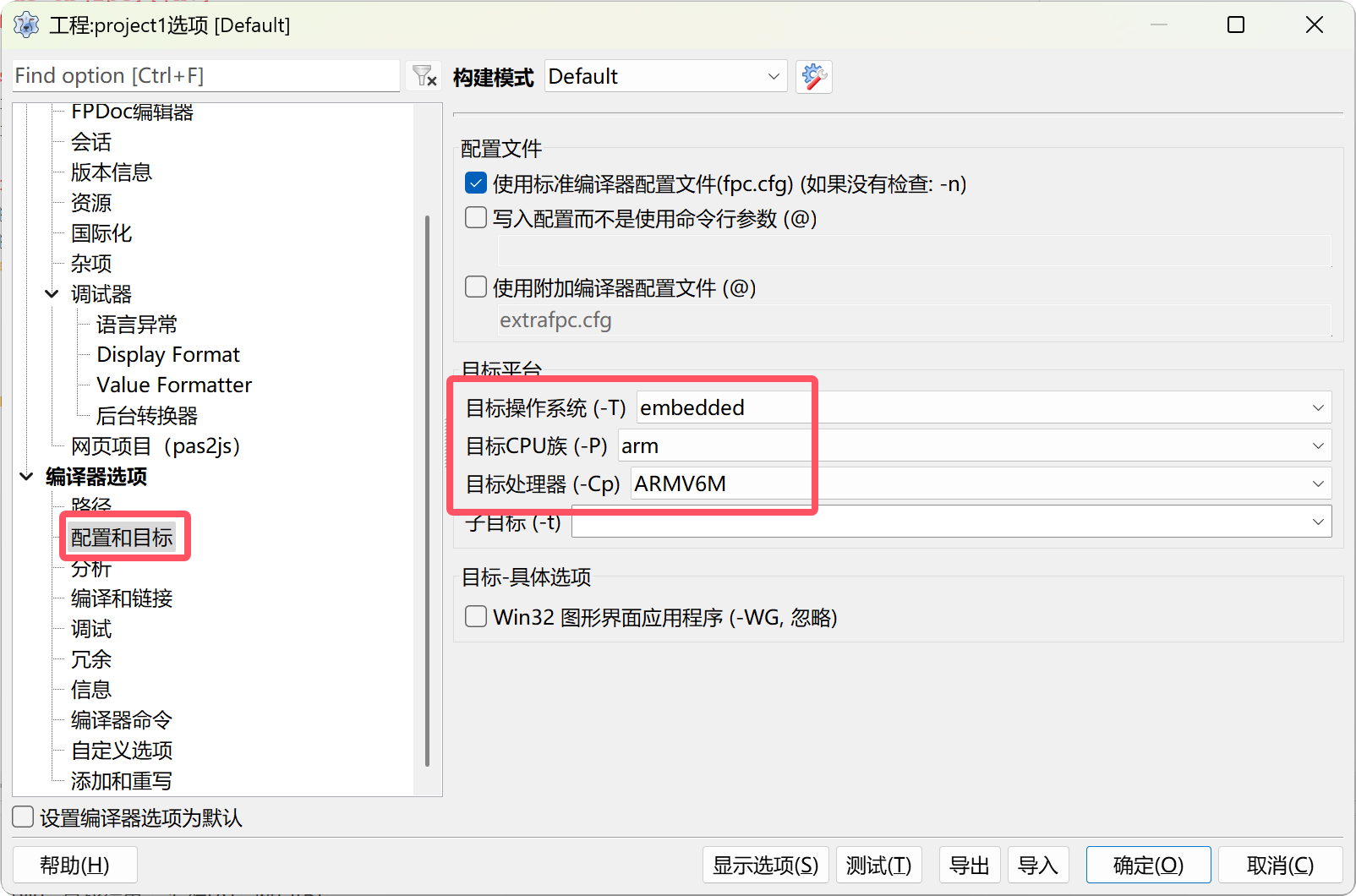

2 ）、配置和目標按以下添加：

3）、在自定義選項添加以下4項，其中-Xu--指定生成uf2格式文件

-Wpfeather_rp2040
-godwarfsets
-godwarfcpp
-Xu

 4、編譯應用：

編譯成功后在目錄有以下幾下文件：
其中*.uf2是pico的執行文件。

5、將執行文件拷貝到pico
Pico 采用頗為便捷的拖放式編程：將 Pico 通過 USB 與計算機連接，Pico 會被計算機識別為大容量存儲設備，向其中拖放編程文件即可完成程序燒錄。

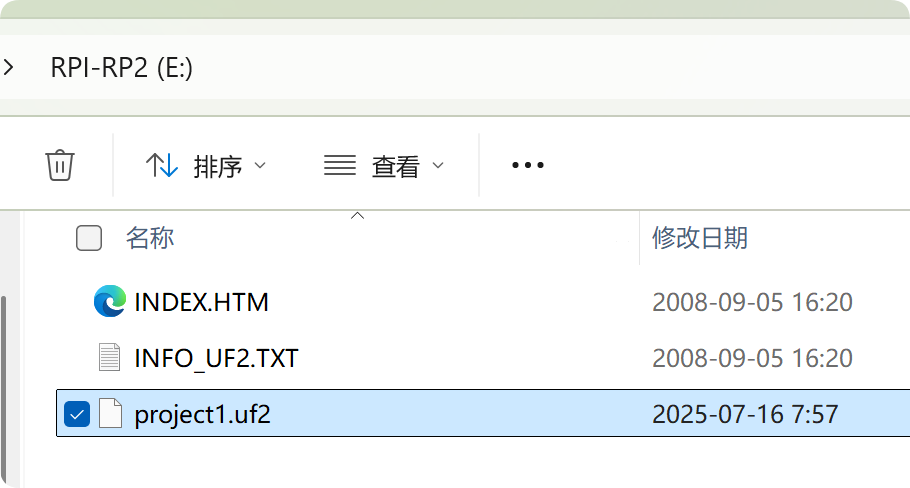

pico的usb線先不要插入電腦USB口，按住BootSet，將usb線插入電腦后松開，這時電腦會出現“PRI-RP2”的盤：

將剛才編譯成功的project1.uf2拷貝到這個E盤，拷貝后很快就會看到pico板的LED在閃，說明編譯的程序已能正常運行。
