這個作業屬于哪個課程： https://edu.cnblogs.com/campus/ahgc/AHPU-SE-19/
這個作業要求在哪里： https://edu.cnblogs.com/campus/ahgc/AHPU-SE-19/homework/11540
姓名：馬智強 學號：3190704202
這個作業的目標 ：
（1）掌握結構化的需求分析方法；
（2）掌握分層數據流圖的繪制、數據字典和加工說明的編制；
（3）掌握數據流圖映射為軟件結構圖的方法；
（4）掌握需求說明書和設計說明。書的主要內容，學習軟件需求說明書和設計說明書的編寫；
（5）掌握測試的基本方法。
二.實驗內容

（1）參考一個熟悉的系統，如，機票預訂系統/教材訂購系統/ATM自動取款機，討論其用戶需求、系統需求和業務需求；

（2）繪制系統的分層數據流圖，并給出數據字典；

（3）將系統的分層數據流圖映射為軟件結構圖，繪制軟件結構圖；

（4）為關鍵模塊進行詳細設計，如繪制關鍵模塊的流程圖；

（5）實現系統部分功能并測試。

【實例1】機票預訂系統

參考：

（1）攜程網：https://flights.ctrip.com/international/search/domestic

（2）去哪兒：https://www.qunar.com/?ex_track=auto_4e0d874a

為了方便旅客，某航空公司擬開發一個機票預定系統。旅行社把預定機票的旅客信息（姓名、性別、工作單位、身份證號碼、旅行

時間、旅行目的地等）輸入該系統，系統為旅客安排航班，旅客在飛機起飛前一天憑取票通知和賬單交款取票，系統核對無誤即印出

機票給顧客

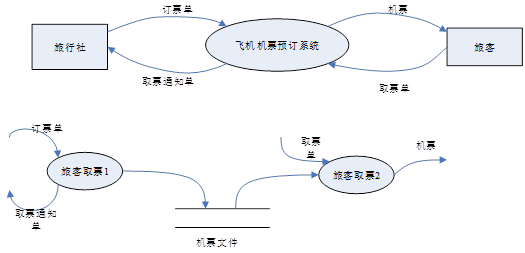

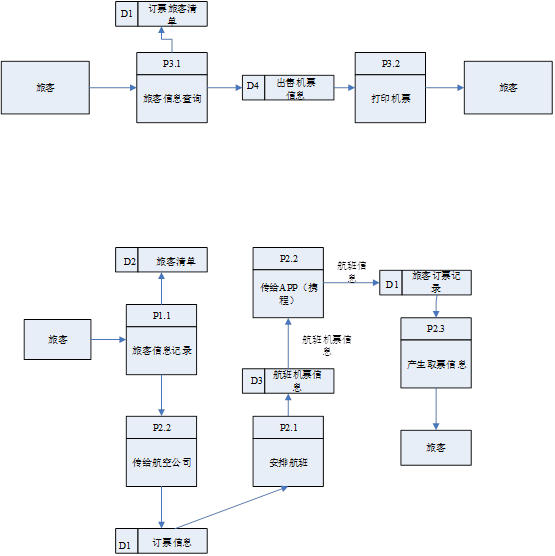

分層數據流圖：

數據流狀態轉換圖：

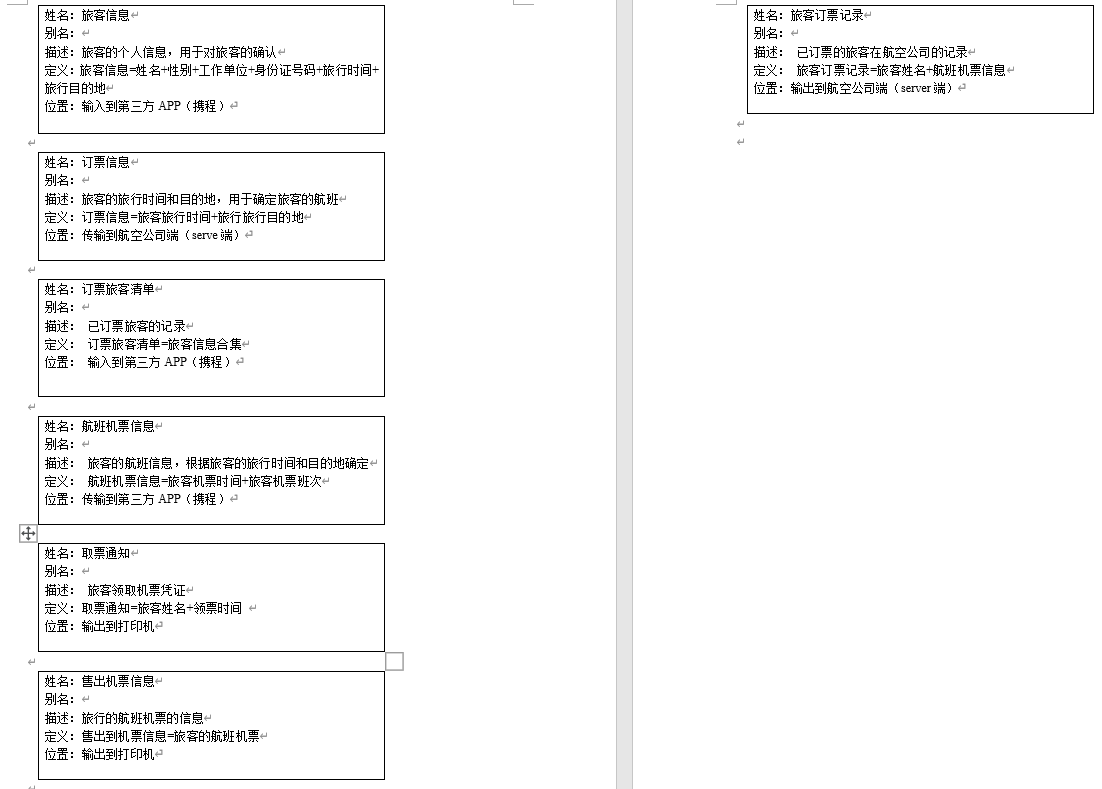

數據字典：

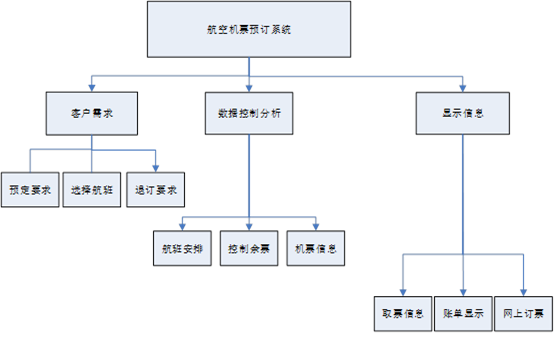

軟件結構圖：

程序設計功能實現

flightnode p=h->next;
char flight_num[10],start_time[10],end_time[10];
char a;
printf("\t\t航線信息修改\n\n");
printf("\t\t\n\n");
printf("\t\t 增加航班-------1 \n\n");
printf("\t\t 刪除航班-------2 \n\n");
printf("\t\t 修改航班時間---3 \n\n");
printf("\t\t**\n\n");
printf("\t\t請選擇:");
a=getch();
顧客訂票界面：

else if(a'2')
{
printf("\t\t請輸入起飛城市:");
scanf("%s",start_place);
printf("\t\t請輸入抵達城市:");
scanf("%s",end_place);
place_check(p,start_place,end_place);
}
查詢界面：

int order_num_check(passengerList *PList,int order_num)
{
passengernode *p=PList->head->next;
printf("%-8s%-20s%-20s%-10s%-8s%\n","訂單號","姓名","證件號","航班號","訂票數量");
for(;p!=NULL;p=p->next)
{
if(p->order_numorder_num)
{
printf("%-8d%-20s%-20s%-10s%-8d%\n",p->order_num,p->name,p->ID_num, p->flight_num,p->ticket_num);
return 1;
}
}
printf("\t\t抱歉,沒有訂單號為%d的訂單信息!\n",order_num);
return 0;
}
退票界面：

void check_all_passenger(passengerList *PList)
{
passengernode *p=PList->head->next;
int m=0;
printf("%-8s%-20s%-20s%-10s%-8s%\n","訂單號","姓名","證件號","航班號","訂票數量");
for(;p!=NULL;p=p->next)
{
printf("%-8d%-20s%-20s%-10s%-8d%\n",p->order_num,p->name,p->ID_num, p->flight_num,p->ticket_num);
m=1;
}
if(m==0)
printf("\t\t訂單信息為空!\n");
}

航線增加（航空公司）

void modify_flight(flightnode &h,passengerList &PList)
{
flightnode p=h->next;
char flight_num[10],start_time[10],end_time[10];
char a;
printf("\t\t航線信息修改\n\n");
printf("\t\t\n\n");
printf("\t\t 增加航班-------1 \n\n");
printf("\t\t 刪除航班-------2 \n\n");
printf("\t\t 修改航班時間---3 \n\n");
printf("\t\t****\n\n");
printf("\t\t請選擇:");
a=getch();
printf("%c\n",a);
if(a'1')
add_flight(h);
else if(a'2')
delete_flight(h,PList);
else if(a'3')
{
printf("\t\t請輸入要修改的航班的航班號:");
scanf("%s",flight_num);
if(flight_num_check(p,flight_num)1)
{
printf("\t\t請輸入修改后的起飛時間:");
scanf("%s",start_time);
printf("\t\t請輸入修改后的抵達時間:");
scanf("%s",end_time);
for(;p!=NULL;p=p->next)
if(strcmp(flight_num,p->flight_num)==0)
{
strcpy(p->start_time,start_time);
strcpy(p->end_time,end_time);
printf("\t\t航班%s時間修改成功!\n",flight_num);
}
}
}
else
return;
}

四.思考題

（1）簡述需求說明書，概要設計，詳細設計說明書的主要內容

1.需求說明書是為了使用戶和軟件開發者雙方對該軟件的初始規定有一個共同的理解，使之成為整個開發工作的基礎而編制的，其主要包括了細化到適當層次的數據流圖、數據字典和

黑盒形式的算法描述等內容；

2.概要設計的主要任務是把需求分析得到的系統擴展用例圖轉換為軟件結構和數據結構。

3.詳細設計說明書的關鍵任務是確定怎樣具體地實現用戶需要的軟件系統，也就是要設計出程序的“藍圖”。除了保證軟件的可靠性之外，使將來編寫的程序可讀性好、易于理解、易

于測試、易于修改和維護，是詳細設計階段最重要的目標。

（2）結構化分析方法與面向?qū)ο蠓治龇椒ㄓ袩o本質上的不同？

面向過程分析的實質是分析出解決問題所需要的步驟，然后使用函數實現這些步驟，最后調用這些函數來解決這個問題；

而在面向?qū)ο笾胁皇菍⒊绦蚩闯梢幌盗羞^程或函數的集合，而是把程序看做是互相協作而又彼此獨立的對象的集合，每個對象就像一個微型程序，有自己的數據、操作、功能和目的；

而建立對象的目的不是為了完成一個步驟，而是為了描述整個事物在整個解決問題的步驟中的行為。

（3）對數據流圖進行審查有何意義

1、便于用戶表達功能需求和數據需求及其聯系;

2、便于兩類人員共同理解現行系統和規劃系統的框架;

3、清晰表達數據流的情況;

4、有利于系統建模。

（4）給出一次完整的會議討論紀要，包括議題，最終結果。

這次雖然成果一般，但真切地感受到團隊的重要性，眾人拾柴火焰高，當幾個人全程配合認真完成一個任務時，真的可以學到很多。
