SHP 是紅警中使用的圖像文件, 所有的 UI, 地形, 建筑, 步兵, 恐怖機器人, 都使用 SHP 格式.

主要是對B站 @養貓的程序員 大佬的教程的復刻，在實踐中領會知識。

https://www.bilibili.com/opus/1067600093788504089?spm_id_from=333.1387.0.0

文章主要分成2部分，第一部分是準備工作，把一些工具準備好。

第二部分，是對大佬教程的領會和理解，以及驗證。

準備工作

我們需要使用 XCC Mixer 工具提取shp文件

shp文件一般存放在壓縮包里，mix文件是壓縮包

紅警游戲目錄下有很多以 mix 為擴展名的文件，它們實際上是多個文件的集合，經過打包形成了一個文件，就像壓縮包。

安裝 XCC Mixer

我們用 XCC Mixer工具查看 mix 壓縮包，也可以提取壓縮包的內容

https://cnc-comm.com/command-and-conquer/downloads/modding-tools/XCC-utilities

單位-單詞對照表

有時候我們并不知道這些奇奇怪怪的縮寫代表什么含義，有人已經整理出來詞匯表，可以參考

https://www.bilibili.com/opus/154270187277118347

找到核彈發射井SHP

終于找到了核彈發射井建造動畫的SHP文件

在 isourb.mix 壓縮包里

numislmk.shp

用 OS SHP Builder 打開 SHP 文件

我下載了一個SHP Builder
https://ppmforums.com/topic-38145/download/

打開 numislmk.shp 效果如下

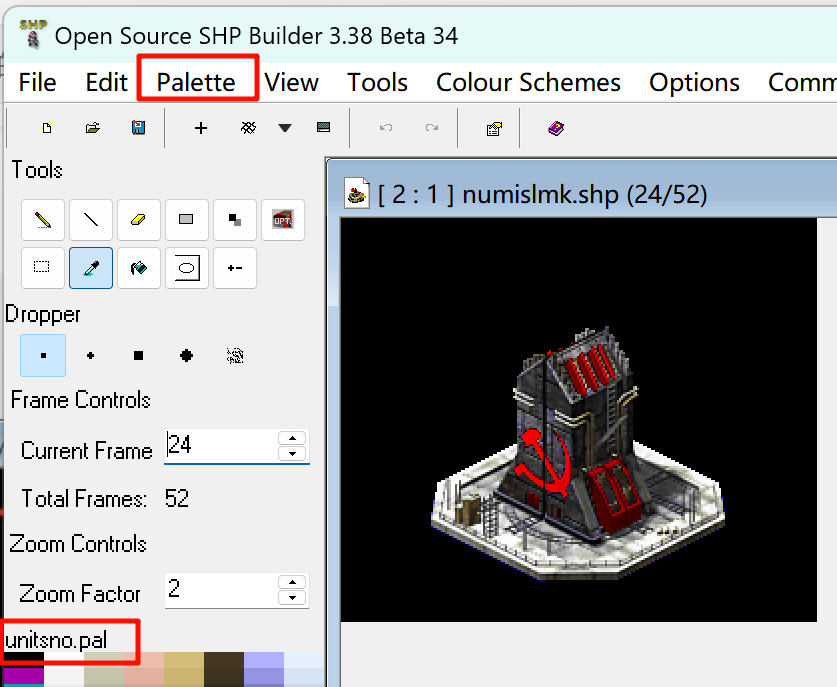

默認的Palette調色盤比較丑，我參考人家的改成了 uniterm.pal 調色，如下

理解

看了UP主的文章，我對SHP數據結構體有了初步的認識

SHP 數據結構體采用 幀頭 + 數據塊 的方式實現

幀頭

幀頭存放若干幀的尺寸信息和數據塊地址

00-01字節，表示此幀存在顏色信息的像素的最小X坐標，值為0x58表示88，注意坐標是從0開始的，所有坐標的范圍是0到237

02-03字節，表示此幀存在顏色信息的像素的最小Y坐標，值為0x7F表示127，同樣注意坐標是從0開始的，所有坐標的范圍是0到201

04-05字節，表示此幀的有效區域?qū)挾龋禐?x3E表示62，也就是最小X坐標到最大X坐標間的像素個數

06-07字節，表示此幀的有效區域高度，值為0x03表示35，也就是最小Y坐標到最大Y坐標間的像素個數，

08-11字節，表示此幀的幀類型，目前已發現的有00，01和03兩種值，數據區解析時會用到這個值

01、00較少見，一般用于幀中像素個數很少的情況, 03為常見值

12-15字節，我并未破譯出其中含義，猜測可能是一個校驗值，如果有誰知道其含義，還請告知UP主，但是這個字節并不影響我們使用shp文件

16-19字節，表示分隔符，值均為0x0,沒有實際含義

20-23字節，表示此幀畫面的數據區數據的偏移地址，比如第一幀 20-23 字節的值是 0x04E8
表示偏移地址 0x04e8 的數據，是這幀數據的第一個字節，即0x07

數據部分

數據部分是數據塊信息，即行掃描方式具體每一行的填色數據

當幀類型為03時，首先先判斷前2個字節值是否為0x4，如果是表示此行沒有數據，需要跳過下兩個字節；

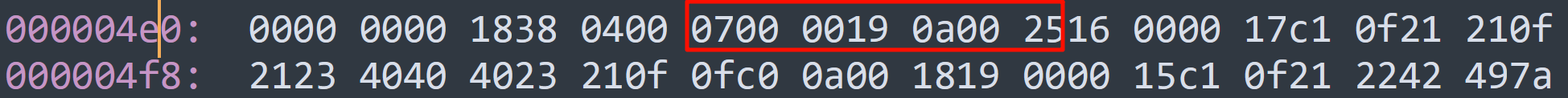

如果不是04，為了方便解讀，看核彈井的例子

前兩個字節是0x07表示此行有7個字節，
第3個字節00表示此行像素最小X坐標值不是幀像素X坐標最小值，
第4個字節0x19表示第一個像素X坐標大于幀最小X坐標25個像素，
第5個字節0x0A表示顏色下標，
第6個字節00表示此行像素最大X坐標值不是幀像素X坐標最大值，
第7個字節0x25表示最后一個像素X坐標小于幀最大X坐標36個像素 36=0x25-0x1，就是這么設計的

我們簡稱這個模式叫做 2+2+N+2模式，表示2個字節表示行字節長度，2個字節表示起始位置，N個字節表示像素顏色下標，2個字節表示末尾位置

驗證

我在OS SHP Builder里實際查看了

的確 位置 x = 88+25 = 113 處的顏色是 0x0a

而且由于寬度是 62, 起始位置 start+25 ， 終止位置 end-37, 所以像素點的數量為 1 = 66 - 25 - 37 + 1，也是正確的。

04-05字節，表示此幀的有效區域?qū)挾龋禐?x3E表示62，也就是最小X坐標到最大X坐標間的像素個數

后紀

關于壓縮方式字段的補充參考

B站的 @日小皮Fantasycho 的這篇文章對幀頭數據里的 Compression Flag 有很細致的說明

https://www.bilibili.com/read/cv36402416

CompressionFlag決定了一個幀使用什么方法存儲。存儲的方法有兩種，分別為第一種與第三種（呃……），
或者你也可以叫它逐像素存儲法與壓縮存儲法。 作者： https://www.bilibili.com/read/cv36402416/?opus_fallback=1 出處：bilibili

與 @養貓的程序員 的說明，異曲同工

08-11字節，表示此幀的幀類型，目前已發現的有 01和03兩種值，數據區解析時會用到這個值

關于幀頭4字節ARGB顏色字段作用

我從B站的 @日小皮Fantasycho 的這篇文章里發現有一個目錄，看著像是國外的某個網站

于是我找到了原文地址

https://modenc.renegadeprojects.com/SHP

這里對 12 - 15字節有了一點說明，是一個32位深ARGB顏色值，但是具體作用未知

12-15字節，我并未破譯出其中含義，猜測可能是一個校驗值，如果有誰知道其含義，還請告知UP主，但是這個字節并不影響我們使用shp文件
