數字隔離器 vs 光耦：什么時候用哪種？為什么要隔離？

簡介
在電機驅動、通信接口、工業控制等系統里，“把數字/控制信號從高功率側隔離開”是常見需求。隔離能防止地環干擾、保護控制器不被高壓回灌、提高系統可靠性。實現隔離的常用方法有 數字隔離器（硅隔離/Si-based isolator） 和 光耦（opto-coupler）。本文對比二者的本質差別、優缺點、典型應用場景并給出工程選型建議，幫助你在實際項目中做出合適的選擇。

一、工作原理（簡要）

• 光耦（Optocoupler）：用 LED + 光敏元件（光電晶體管 / 光邏輯門）傳遞信號。控制端用光發射，接收端把光轉換回電信號。

• 數字隔離器（Digital Isolator）：基于硅工藝（如磁耦合、容性/電容耦合或微型變壓器）在硅芯片內部實現信號的隔離傳輸，接收端輸出邏輯電平。

二、關鍵性能對比（要點）

結論（粗略）：需要高速度、低延遲、高抗干擾（強 dV/dt）時優先用數字隔離器；預算有限、且信號很慢或只需簡單隔離時可以用光耦。

三、工程考慮（為什么要用隔離器/光耦）

1. 防止地環電流（ground loop）：在大功率電路與控制電路之間，地線電位可能相差數十伏甚至更多，隔離防止噪聲/損壞控制端。

2. 保護控制器：若功率端出現短路、高壓突波，隔離器把高壓與 MCU 物理隔離，降低被損壞風險。

3. 提升抗干擾能力：強電機換相、IGBT 切換等會產生大幅度 dV/dt，合適的隔離方案（高 CMTI）可避免誤觸發/誤判。

4. 信號完整性與速度需求：PWM、差分編碼或高速數據（SPI、UART、CAN 的高速鏈路）可能需要數字隔離器提供的帶寬與低抖動。

5. 系統規模與成本權衡：大量通道時用高集成度數字隔離器或串行方案（移位寄存 + 驅動）更節省 PCB 空間與成本。

關于電源與輸出電壓的差異：

• 數字隔離器通常需要兩側各自的 VCC，若要實現完全的電氣隔離，通常會在被隔離側配合一個隔離 DC-DC 給隔離側供電（即 VCC2）。因此，隔離側輸出電平/幅度會被限制為所供給的 VCC2（例如 3.3V 或 5V），輸出的邏輯高電平不能超過該 VCC2。

• 光耦本身不需要隔離 DC-DC（光耦只是把光信號傳過去），它的輸出電壓通常由外部上拉電阻決定——你可以把光耦的接收端上拉到被隔離側任何合適的邏輯電平（在該側電源允許的范圍內），因此從“輸出電壓靈活性”角度看，光耦更不受器件內部 VCC 限制。但需注意：光耦的輸出仍需被拉到一個實際存在的電源電壓，且上拉電壓應與接收端邏輯兼容。

四、典型應用場景與推薦

• 高速 PWM 給功率驅動器（電機驅動、逆變器）：
  推薦：數字隔離器 + 隔離 DC-DC。理由：對 CMTI、延遲和帶寬要求高。

• 方向/使能/低速控制信號：
  推薦：高速邏輯光耦（6N137、HCPL-0500）或數字隔離器。若預算敏感可用光耦；若要多通道/節省板面積建議數字隔離器。

• 慢速信號、狀態/LED 驅動、簡單安全隔離：
  推薦：普通光耦（PC817/TLPxxx）即可。

• 雙向總線（I2C、UART）：
  推薦：專用雙向數字隔離器或帶方向控制的光耦（數字隔離器對雙向協議支持更靈活）。

• 大量通道且需低功率開關：
  推薦：數字隔離器（多通道）或把光耦集中在有驅動能力的模塊上，考慮總體成本/功耗。

五、實戰設計注意事項（checklist）

• 核對 CMTI 要求：若系統有高 dV/dt（電機、IGBT），選擇標注高 CMTI（≥幾十 kV/μs）的隔離器或高速光耦。

• 檢查延遲與抖動：PWM 控制回路對相位/延時敏感（閉環控制），優選低延遲器件。

• 電源分配：數字隔離器需要兩側各自供電（MCU 側與被隔離側）。若需要隔離電源，選小功率隔離 DC-DC（1W 常見）。光耦的輸出由外部上拉決定。

• 上電/復位態：確保復位/上電時沒有通過隔離器產生意外電流（例如：若隔離器一側未上電可能產生回灌）。加保護電阻或使能管腳可規避風險。

• 熱與老化：光耦 LED 會隨時間衰退，若是長期穩定性關鍵的項目應優先考慮數字隔離器。

• 板級布局：隔離區間的走線、接地和繞線間距按制造商建議保持爬電距離與爬電路徑。加 TVS、RC 濾波以抑制脈沖。

• 測試覆蓋：做高 dV/dt 測試、上電順序測試以及長期老化/溫度循環，驗證隔離方案在極端工況下的可靠性。

六、簡單原理接線示例

方案 A（數字隔離器，MCU -> ISO -> 驅動板）

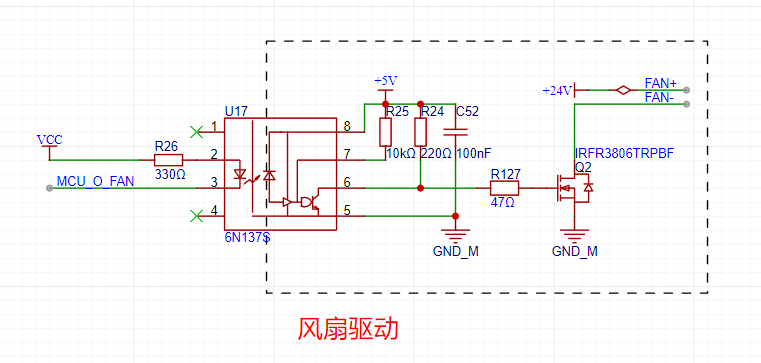

方案 B（高速光耦，MCU -> 6N137 -> 驅動板）

七、常見器件舉例（供參考）

• 數字隔離器（硅隔離）：TI ISO77xx 系列、ADI ADuM/isoPower、Silicon Labs Si86xx。

• 高速邏輯光耦：6N137、HCPL-0500、HCPL-0534。

• 低速光耦：PC817、4N35、TLP291 系列。

• 隔離 DC-DC（小功率）：Murata NME/NCS、RECOM、Traco 等 0.5–2W 模塊。

提醒：器件型號要匹配你的最大 PWM 頻率、允許的 propagation delay、系統工作溫度和 CMTI 要求，最后以 datasheet 為準。

八、結論

• 如果你的系統有高頻 PWM / 嚴格的時序與高干擾，優先選擇 數字隔離器 + 隔離 DC-DC，它速度快、抗擾強、長期穩定。

• 如果是低成本或低速信號隔離，普通或高速光耦仍是成熟可靠的選擇（光耦在某些場景仍然非常適合）。

• 最穩妥的工程流程是：定義好信號帶寬、CMTI 要求、上電順序與預算，然后對比 datasheet 確定最終器件。
