一、四遙信息體基地址范圍

“可設置104調度規約”有1997年和2002年兩個版本，在流程上沒有什么變化，02版只是在97版上擴展了遙測、遙信等信息體基體址，區別如下：



二、一些報文字節數的設置

此配置要根據主站來定，有的主站可能設為1，1，2，我們要改與主站一致。

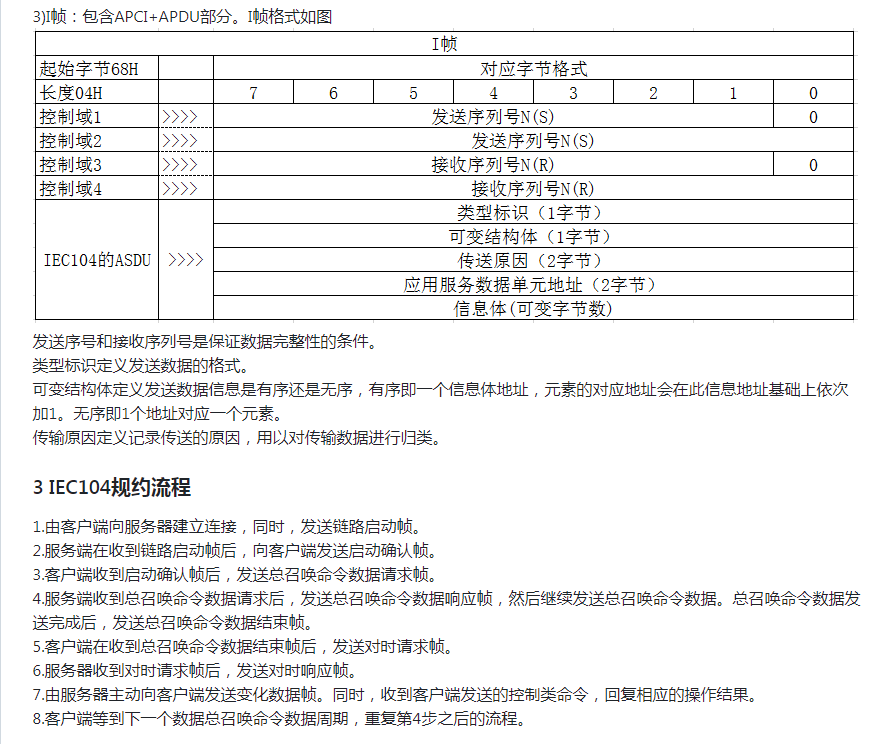

三、以公共地址字節數=2，傳輸原因字節數=2，信息體地址字節數=3為例對一些基本的報文分析

第一步：首次握手（U幀）

發送→激活傳輸啟動 ： 68（啟動符）04（長度）07（控制域）00 00 00

接收→確認激活傳輸啟動 ： 68（啟動符）04（長度）0B（控制域）00 00 00



第二步：總召喚（I幀）

召喚YC、YX（可變長I幀）初始化后定時發送總召喚，每次總召喚的間隔時間一般設為15分鐘召喚一次，不同的主站系統設置不同。

發送→總召喚 ：

68（啟動符）0E（長度）00 00（發送序號）00 00（接收序號）64（類型標示）01（可變結構限定詞）06 00（傳輸原因）01 00（公共地址即RTU地址）00 00 00（信息體地址）14（區分是總召喚還是分組召喚，02年修改后的規約中沒有分組召喚）



接收→S幀 ：

注意：記錄接收到的長幀，雙方可以按頻率發送，比如接收8幀I幀回答一幀S幀，也可以要求接收1幀I幀就應答1幀S幀。

04 01 00 02 00

接收→總召喚確認（發送幀的鏡像，除傳送原因不同） ：

68（啟動符）0E（長度）00 00（發送序號）00 00（接收序號）64（類型標示）01（可變結構限定詞）07 00（傳輸原因）01 00（公共地址即RTU地址）00 00 00（信息體地址）14（同上）



發送→S幀 ：

注意：記錄接收到的長幀，雙方可以按頻率發送，比如接收8幀I幀回答一幀S幀，也可以要求接收1幀I幀就應答1幀S幀。

68 04 01 00 02 00



接收→YX幀（以類型標識1為例） ：

68（啟動符）1A（長度）02 00（發送序號）02 00（接收序號）01（類型標示，單點遙信）04（可變結構限定詞，有4個遙信上送）14 00（傳輸原因，響應總召喚）01 00（公共地址即RTU地址）03 00 00（信息體地址，第3號遙信）00（遙信分）



發送→S幀 ：

68 04 01 00 04 00



接收→YX幀（以類型標識3為例） ：

68（啟動符）1E（長度）04 00（發送序號）02 00（接收序號）03（類型標示，雙點遙信）05（可變結構限定詞，有5個遙信上送）14 00（傳輸原因，響應總召喚） 01 00（公共地址）01 00 00（信息體地址，第1號遙信）02（遙信合）06 00 00（信息體地址，第6號遙信）02（遙信合）0A 00 00（信息體地址，第10號遙信）01（遙信分）0B 00 00（信息體地址，第11號遙信）02（遙信合）0C 00 00（信息體地址，第12號遙信）01（遙信分）



發送→S幀 ：

68 04 01 00 06 00



接收→YC幀（以類型標識9為例） ：

68（啟動符）13（長度）06 00（發送序號）02 00（接收序號）09（類型標示，帶品質描述的遙測）82（可變結構限定詞，有2個連續遙測上送）14 00（傳輸原因，響應總召喚）01 00（公共地址）01 07 00（信息體地址，從0X0701開始第0號遙測）A1 10（遙測值10A1）00（品質描述）89 15（遙測值1589）00（品質描述）



發送→S幀 ：

68 04 01 00 08 00



接收→結束總召喚幀 ：

68（啟動符）0E（長度）08 00（發送序號）02 00（接收序號）64（類型標示）01（可變結構限定詞）0A 00（傳輸原因）01 00（公共地址）00 00 00（信息體地址）14（區分是總召喚還是分組召喚，02年修改后的規約中沒有分組召喚）



發送→S幀 ：

68 04 01 00 0A 00

第二步:發送對時報文(通過設置RTU參數表中的”對間間隔”,單位是分鐘,一般是20分鐘)

發送→對時命令 ：

68（啟動符）14（長度）02 00（發送序號）0A 00（接收序號）67（類型標示）01（可變結構限定詞）06 00（傳輸原因）01 00（公共地址）00 00 00（信息體地址）01（毫秒低位）02（毫秒高位）03（分鐘）04（時）81（日與星期）09（月）05（年）



接收→對時確認 ：

68（啟動符）14（長度）0C 00（發送序號）02 00（接收序號）67（類型標示）01（可變結構限定詞）07 00（傳輸原因）01 00（公共地址）00 00 00（信息體地址）**（毫秒低位）**（毫秒高位）**（分鐘）04（時）81（日與星期）09（月）05（年）



發送→S幀 ：

68 04 01 00 0E 00



第三步:電度總召喚(如果沒有電度此步驟可以省略且可以在對時之前以送.通過設置參數中”全數據掃描間隔”,單位是分鐘一般是15分鐘召喚一交,如果不需要召喚電度一定要將參數中的電度個數設為0)

發送→召喚電度 ：

68（啟動符）0E（長度）04 00（發送序號）0E 00（接收序號）65（類型標示）01（可變結構限定詞）06 00（傳輸原因）01 00（公共地址）00 00 00（信息體地址）45（QCC）



接收→召喚確認(發送幀的鏡像,除傳送原因不同) ：

68（啟動符）0E（長度）10 00（發送序號）06 00（接收序號）65（類型標示）01（可變結構限定詞）07 00（傳輸原因）01 00（公共地址）00 00 00（信息體地址）45（QCC）



發送→S幀 ：

68 04 01 00 12 00



接收→電度數據 ：

68（啟動符）1A（長度）12 00（發送序號）06 00（接收序號）0F（類型標示）02（可變結構限定詞,有兩個電度量上送）05 00（傳輸原因）01 00（公共地址）01 0C 00（信息體地址，從0X0C01開始第0號電度）00 00 00 00（電度值）00（描述信息）02 0C 00（信息體地址，從0X0C01開始第1號電度）00 00 00 00（電度值）01（描述信息）



發送→S幀 ：

68 04 01 00 14 00



接收→結束總召喚幀 ：

68（啟動符）0E（長度）14 00（發送序號）06 00（接收序號）65（類型標示）01（可變結構限定詞）0A 00（傳輸原因）01 00（公共地址）00 00 00（信息體地址）45（QCC）



發送→S幀 ：

04 01 00 16 00

第四步:如果RTU有變化數據主動上送

主動上送變位遙信,類型標識為1或3

接收→變位遙信 ：

68（啟動符）0E（長度）16 00（發送序號）06 00（接收序號）01（類型標示，單點遙信）01（可變結構限定詞，有1個變位遙信上送）03 00（傳輸原因，表突發事件）01 00（公共地址即RTU地址）03 00 00（信息體地址，第3號遙信）00（遙信分）



發送→S幀 ：

68 04 01 00 18 00



接收→變位遙信 ：

68（啟動符）0E（長度）18 00（發送序號）06 00（接收序號）03（類型標示，雙點遙信）01（可變結構限定詞，有1個變位遙信上送）03 00（傳輸原因，表突發事件）01 00（公共地址即RTU地址）06 00 00（信息體地址，第6號遙信）01（遙信分）



發送→S幀 ：

68 04 01 00 1a 00



主動上送SOE,類型標識為0x1e或0x1f

接收→SOE ：

68（啟動符）15（長度）1a 00（發送序號）06 00（接收序號）1e（類型標示，單點遙信）01（可變結構限定詞，有1個SOE）03 00（傳輸原因，表突發事件）01 00（公共地址即RTU地址）08 00 00（信息體地址，第8號遙信）00（遙信分）ad（毫秒低位）39（毫秒高位）1c（分鐘）10（時）7a（日與星期）0b（月）05（年）



發送→S幀 ：

68 04 01 00 1c 00



接收→SOE ：

68（啟動符）15（長度）1c 00（發送序號）06 00（接收序號）1f（類型標示，雙點遙信）01（可變結構限定詞，有1個SOE）03 00（傳輸原因，表突發事件）01 00（公共地址即RTU地址）0a 00 00（信息體地址，第10遙信）01（遙信分）2f（毫秒低位）40（毫秒高位）1c（分鐘）10（時）7a（日與星期）0b（月）05（年）



第四步:如果主站超過一定時間沒有下發報文或RTU也沒有上送任何報文則雙方都可以按頻率發送U幀,測試幀



發送→U幀 ：

68 04 43 00 00 00



接收→應答 ：

68 04 83 00 00 00



第五步:遙控

發送→遙控預置 ：

68（啟動符）0e（長度）20 00（發送序號）06 00（接收序號）2e（類型標示）01（可變結構限定詞）06 00（傳輸原因）01 00（公共地址即RTU地址）05 0b 00（信息體地址，遙控號=0xb05-0xb01=4）82（控合）

接收→遙控返校 ：

68（啟動符）0e（長度）0e 00（發送序號）06 00（接收序號）2e（類型標示）01（可變結構限定詞）07 00（傳輸原因）01 00（公共地址即RTU地址）05 0b 00（信息體地址，遙控號=0xb05-0xb01=4）82（控合）

發送→遙控執行 ：

68（啟動符）0e（長度）04 00（發送序號）18 00（接收序號）2e（類型標示）01（可變結構限定詞）06 00（傳輸原因）01 00（公共地址即RTU地址）05 0b 00（信息體地址，遙控號=0xb05-0xb01=4）02（控合）

接收→執行確認 ：

68（啟動符）0e（長度）12 00（發送序號）08 00（接收序號）2e（類型標示）01（可變結構限定詞）07 00（傳輸原因）01 00（公共地址即RTU地址）05 0b 00（信息體地址，遙控號=0xb05-0xb01=4）02（控合）

發送→遙控撤消 ：

68（啟動符）0e（長度）04 00（發送序號）18 00（接收序號）2e（類型標示）01（可變結構限定詞）08 00（傳輸原因）01 00（公共地址即RTU地址）05 0b 00（信息體地址，遙控號=0xb05-0xb01=4）02（控合）

接收→撤消確認 ：

68（啟動符）0e（長度）12 00（發送序號）08 00（接收序號）2e（類型標示）01（可變結構限定詞）09 00（傳輸原因）01 00（公共地址即RTU地址）05 0b 00（信息體地址，遙控號=0xb05-0xb01=4）02（控合）



補充說明:

報文中的長度指的是除啟動字符與長度字節的所有字節。
注意長幀報文中的“發送序號”與“接收序號”具有抗報文丟失功能。
常用的類型標識：
遙測： 09———帶品質描述的測量值，每個遙測值占3個字節

0a———帶3個字節時標的且具有品質描述的測量值，每個遙測值占6個字節

0b———不帶時標的標度化值，每個遙測值占3個字節

0c———帶3個時標的標度化值，每個遙測值占6個字節

0d———帶品質描述的浮點值，每個遙測值占5個字節

0e———帶3個字節時標且具有品質描述的浮點值，每個遙測值占8個字節

15———不帶品質描述的遙測值，每個遙測值占2個字節

遙信： 01———不帶時標的單點遙信，每個遙信占1個字節

03———不帶時標的雙點遙信，每個遙信占1個字節

14———具有狀態變位檢出的成組單點遙信，每個字節8個遙信

SOE： 02———帶3個字節短時標的單點遙信

04———帶3個字節短時標的雙點遙信

1e———帶7個字節時標的單點遙信

04———帶7個字節時標的雙點遙信

KWH： 0f———不帶時標的電能量，每個電能量占5個字節

10———帶3個字節短時標的電能量，每個電能量占8個字節

25———帶7個字節短時標的電能量，每個電能量占12個字節

其他：

2e———雙點遙控

2f———雙點遙調

64———召喚全數據

65———召喚全電度

67———時鐘同步

2、常用的傳送原因列表：

1———周期、循環

2———背景掃描

3———突發

4———初始化

5———請求或被請求

6———激活

7———激活確認

8———停止激活

9———停止激活確認

0a———激活結束

14———響應總召喚
