CCI-400 介紹

CCI（Cache Coherent Interconnect）是ARM中的cache一致性控制器。

CCI-400將互連和一致性功能結合到一個模塊中。它支持多達兩個ACE 主節點的連接，例如：

• Cortex?-A7 processor
• Cortex-A15 processor
• Cortex-A17 processor
• Cortex-A53 processor
• Cortex-A57 processor

CCI-400還支持多達三個ACE-Lite主站，例如，ARM MaliTM-T600系列圖形處理器單元（GPU）。

DVM消息

• 緩存一致性維護：在ARM多核系統中，不同處理器或設備可能共享內存。DVM消息用于同步各核心/設備的緩存狀態，確保對同一內存地址的訪問一致。
• 跨節點通信：在NUMA（非統一內存訪問）架構中，DVM消息協調不同內存節點的數據同步，降低訪問延遲。

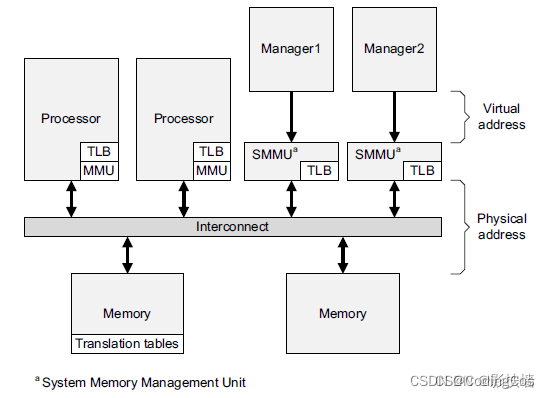

所有這些接口都有可選的DVM消息支持，以管理分布式內存管理單元（MMU），例如CoreLink MMU-400。這些單元可以通過CCI-400與最多三個ACE-Lite從機進行通信。

硬件管理的一致性可以通過共享片上數據來提高系統性能和降低系統功耗。

CCI-400cache一致性控制器實現了ACE協議，demo系統框圖如下所示：

CCI-400cache一致性控制器是一個基礎設施組件，支持以下內容:

• 在最多兩個ACE主站和三個ACE-Lite主站之間的數據一致性，有三個獨立的序列化點（PoS）和全屏障支持。
• 主站和最多三個從站之間的高帶寬、跨欄互連功能。
• 主站之間的DVM消息傳輸。
• QoS虛擬網絡（QVN）。本質上是一種 Virtual 的 Network，我們知道從一個 master 到一個slave，它中間走的實際路線叫做physical network，在physical network上根據需要還可以設置多個virtual 的 network，在 virtual network之間，通過類似于token這種機制(只有一個master獲得了token，它才有資格去往下發送它的一些傳輸?shù)恼?qǐng)求)。QVN 機制使用這種 virtual network，使用這種基于token的機制去傳輸數據能夠很好的避免系統擁塞。
• 服務質量（QoS）調節，用于塑造流量曲線。QoS機制可認為是一種資源分配的機制，比如根據 outstanding 的能力，去限制某一個端口發送數據的能力。還可以根據發送速率或者傳輸?shù)膌atency來分配transaction，這些都是QoS-400能夠做到的。
• 性能監測單元（PMU），統計與性能有關的事件。

DVM 機制介紹

Distributed Virtual Memory（DVM）機制是一種用于實現分布式虛擬內存的技術。它允許多個處理器共享同一塊物理內存，并通過高速網絡連接進行通信。

DVM機制的核心思想是將物理內存劃分為多個虛擬內存空間，并將這些虛擬內存空間分配給不同的處理器。每個處理器只能訪問自己的虛擬內存空間，但可以通過網絡與其他處理器進行通信和共享數據。

DVM機制的實現主要依賴于以下幾個關鍵技術：

• 虛擬內存管理：每個處理器都有自己的虛擬地址空間，通過地址轉換機制將虛擬地址映射到物理地址。這樣可以實現不同處理器之間的地址隔離和虛擬內存的管理。
• 數據共享：處理器可以通過網絡連接，將自己的虛擬內存中的數據共享給其他處理器。這種數據共享可以通過消息傳遞、遠程存取等方式實現。
• 一致性維護：由于多個處理器共享同一塊物理內存，需要保證數據的一致性。當一個處理器修改了共享內存中的數據時，其他處理器需要及時獲得最新的數據，以保證一致性。這通常需要使用一致性協議和緩存一致性機制。

DVM機制的優點是可以充分利用多處理器系統的計算資源，提高系統的性能和可擴展性。它適用于需要高并發和大規模數據共享的應用場景，例如分布式計算、數據中心等。

需要注意的是，DVM機制并非 ARM處理器 中的內置特性，而是一種通用的分布式計算技術。在ARM處理器中，可以通過軟件實現DVM機制，或者使用一些專門的硬件實現，如ARM的CoreLink CCI（Cache Coherent Interconnect）系列產品。這些產品提供了高性能的互連網絡和緩存一致性機制，以支持分布式虛擬內存的實現。

DVM 消息傳輸過程

DVM消息的傳輸過程如下：

• 當一個處理器需要改變某段內存的狀態時（例如，寫入數據），它會生成一個DVM消息，并將其發送到CCI。
• CCI在收到DVM消息后，會將其轉發到其他連接到CCI的處理器。這些處理器在收到DVM消息后，會檢查自己的緩存，如果緩存中包含了該內存，那么會根據DVM消息的類型進行相應的操作，例如，更新緩存或者將緩存失效。
• 當所有的處理器都對DVM消息進行了響應之后，CCI會向原始處理器發送一個確認消息，表示該DVM消息已經被所有的處理器處理完畢。

如下是 DVMop 一個典型的應用：

通過DVM消息，處理器可以有效地維護緩存一致性，確保在多處理器系統中，所有的處理器都可以看到最新的數據。這對于提高多處理器系統的性能和可靠性具有重要意義。

需要注意的是，DVM消息的具體實現可能會因ARM的不同產品而有所不同。具體的細節，如DVM消息類型、格式和傳輸過程，需要參考相關的硬件文檔和規范。

TOKEN 機制介紹

在多個設備同時訪問總線時，如果不進行流量控制，可能會導致數據沖突和混亂。為了避免這種情況，ARM引入了總線token機制。

總線token機制基于一個令牌的概念。令牌可以理解為一種權限，只有持有令牌的設備才能在總線上進行數據傳輸。當一個設備需要訪問總線時，它必須請求令牌。如果當前總線上沒有令牌可用，設備必須等待，直到有令牌可用為止。一旦設備獲得令牌，它就可以在總線上進行數據傳輸。當傳輸完成后，設備釋放令牌，使其可供其他設備使用。

總線token機制具有以下特點：

• 確保數據傳輸?shù)挠行蛐裕好看沃挥幸粋€(gè)設備可以持有令牌，這樣可以保證數據傳輸按照請求的順序進行。
• 控制總線的帶寬：通過令牌管理，可以控制總線上的設備數量，以控制總線的帶寬使用情況，避免過多設備同時訪問總線導致的性能下降。
• 提高系統的可靠性：總線token機制可以避免數據沖突和競爭，從而提高系統的可靠性和穩定性。

總線token機制是ARM處理器中用于管理總線上的數據傳輸?shù)囊环N重要機制，能夠保證數據傳輸?shù)挠行蛐院涂煽啃?。在多設備同時訪問總線的情況下，總線token機制可以有效地管理和控制數據傳輸。

Question：

ARM L1\L2 CACHE 緩存一致性是由DVM 實現的嗎

在ARM架構中，L1/L2緩存的一致性并非直接由DVM（Distributed Virtual Memory）實現，而是通過硬件一致性協議（如ACE或CHI）完成的。以下是關鍵點解析：

1. 緩存一致性的核心機制

• 硬件一致性協議：
  ARM多核系統的L1/L2緩存一致性主要通過AMBA總線協議（如ACE或CHI）實現。

  • ACE (AXI Coherency Extensions): 用于多核間緩存同步（如Cortex-A7/A15）。
  • CHI (Coherent Hub Interface): 更高性能的協議（如Cortex-A76/Neoverse N1）。
  • MESI/MOESI協議: 在緩存行級別維護一致性狀態（Modified/Exclusive/Shared/Invalid）。

• 硬件自動維護：
  當CPU核心訪問內存時，緩存控制器會自動通過總線協議廣播消息，確保其他核心的緩存狀態同步，無需軟件干預。

2. DVM的輔助角色

DVM主要用于跨系統范圍（如多集群、NUMA節點）的一致性管理，而非直接處理L1/L2緩存：

1. 跨域同步：
   在多集群架構（如ARM DynamIQ）中，不同集群（Cluster）可能屬于不同的緩存一致性域（CCIX），DVM消息用于協調跨域操作。
2. 虛擬化擴展：
   在虛擬機（VM）或安全世界（TrustZone）間隔離內存時，DVM消息協助維護物理內存映射的一致性。
3. 系統級操作：
   如全局緩存維護指令（DC CIVAC）會觸發DVM消息廣播到所有節點，確保所有緩存層級（包括L1/L2）被清理。

3. 示例：緩存操作如何關聯DVM

當執行一條全局緩存無效化指令時：

DC CIVAC, X0   // 無效化地址X0對應的緩存行
DSB ISH

• 硬件會通過總線協議（如CHI）更新本地L1/L2緩存。
• 如果目標地址屬于其他一致性域（如另一個NUMA節點），則生成DVM消息通知遠端節點同步。

4. 對比：DVM vs 硬件一致性協議

5. 開發者注意事項

• 無需手動處理L1/L2一致性：
  硬件協議已自動維護，除非涉及DMA設備（需調用__clean_dcache_area_poc等內核API）。
• 跨域操作需顯式同步：
  若數據可能被其他一致性域訪問，需使用DVM相關指令或內存屏障（如DSB）。
• 性能敏感場景避免DVM：
  頻繁的跨節點DVM消息可能導致總線擁堵，需優化數據局部性。

結論：
L1/L2緩存一致性由硬件協議（ACE/CHI）直接實現，DVM則用于更大范圍的系統級內存同步，兩者協同但職責不同。
