前面的幾篇文章，分別介紹了WCF的基本知識和Endpoint的三個重要組成部分：Address,Contract,Binding。但無非管中窺豹而已，本文就闡述一下WCF的架構，從整體的角度來重新對WCF加深認識。



本文的出發點：

通過閱讀本文，能使您獲得以下知識：

1. WCF的架構圖
2. WCF架構的關鍵元素及其概念
3. 創建一示例程序，并對其按架構圖進行解析



本文適合的讀者：

本文適合WCF初學者，以前可以對WCF一無所知，本文只作介紹，不涉及WCF技術具體技術難點和介紹。



WCF的架構圖

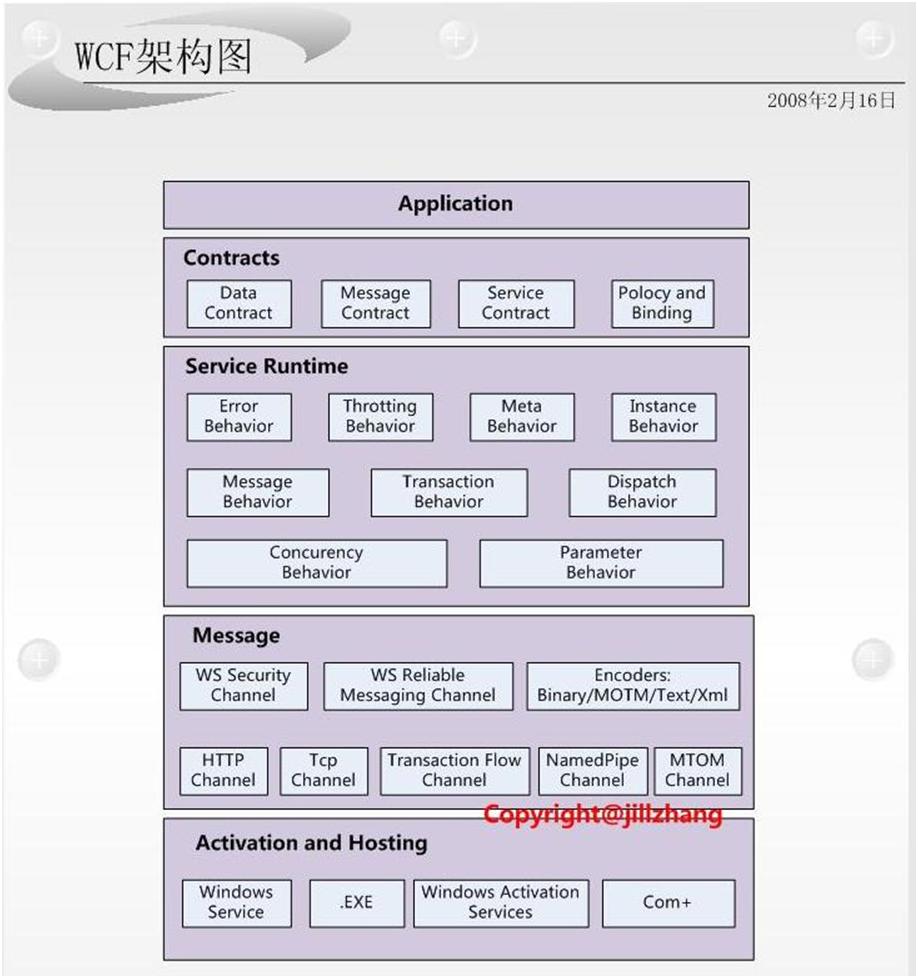

下圖為WCF的架構圖：



WCF架構的關鍵元素及其概念

Contracts and Description (協定和說明)：

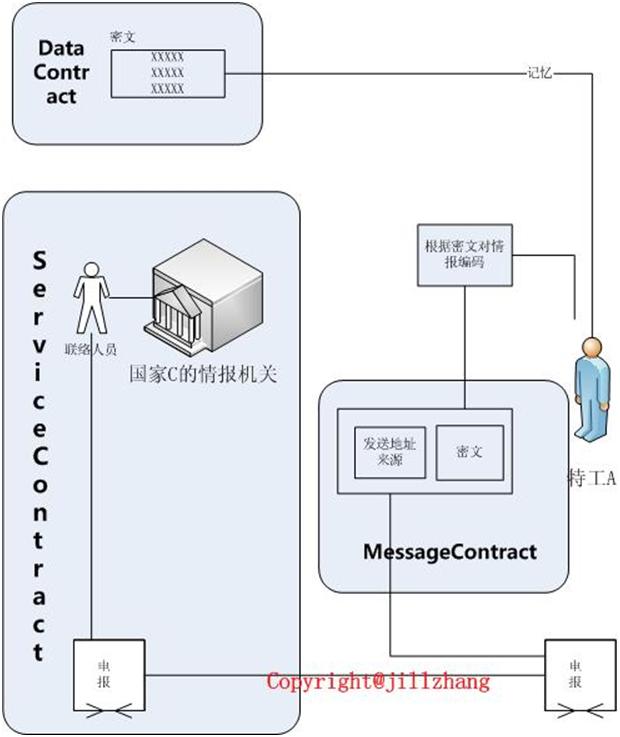

協定定義消息系統的各個方面。包括Data Contract(數據協定),Message Contract(消息協定) ,Service Contract(服務協定)。Data Contract是WCF中 Service與Client端之間用來交換的數據的格式定義，它采用Xml 架構定義語言(XSD)來定義，使得服務端和客戶端都能理解數據格式定義。消息協定能定義消息的特定部分，默認情況下 ，WCF的消息是由固定格式的，但某些情況下，也可以使用Message Contrace來自定義消息格式。服務協定指定服務端公開的方法簽名，這些方法能夠在遠程被調用。舉個國家和間諜的例子，A 是國家C派往其它國家的一名間諜，他負責收集情報，被通過某種特定的渠道，將獲得的情報發送給國家C，假如A在出去執行任務之前，國家C的特工部門為其編訂了一套密文，這個密文只有國家C和特工部門和A知道具體含義，這些密文正是在A與其國家之間進行傳遞的數據，國家C對密文的制定，正是WCF中對交換數據格式的定義，屬于Data Contract范疇，而A在獲得情報之后，通過電報的方式將情報發回給國家情報機關，它首先設置電報的發送地址并注明來源，并且將情報信息編碼成密文進行發送，對電報報文的格式定義就屬于Message Contract范疇，而國家情報機關為A要想接受和對A發送任務命令，必須也提供固定的通訊設施和人，這些能夠被A所聯絡上的通訊設施和人就屬于Service Contract的范疇。

Service Runtime(服務運行時)

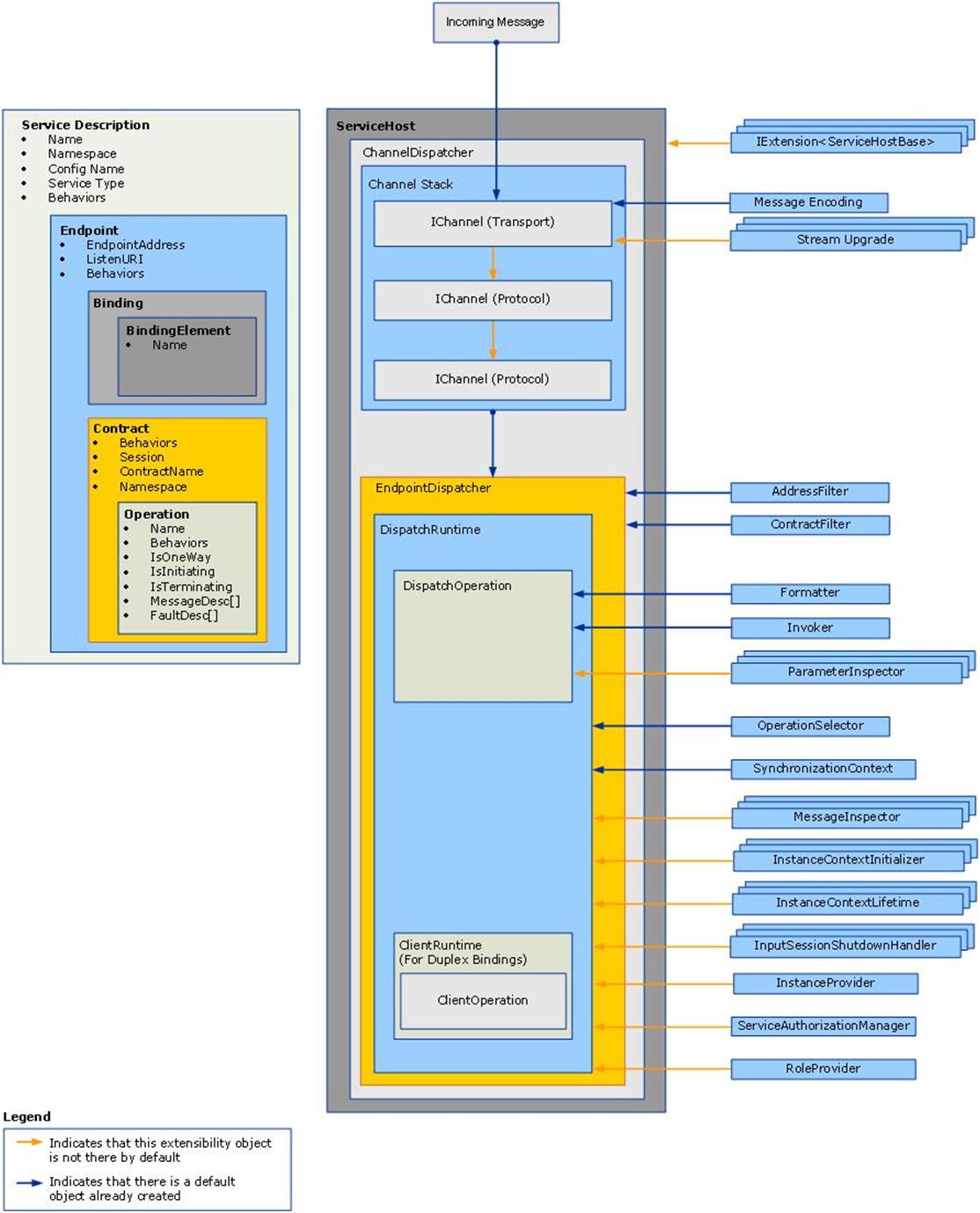

上面說的協定是在開發wcf服務時候制定的，而服務運行時，是在服務實際運行時候地一些行為控制。ErrorBehavior是在服務出現錯誤的時候發生的操作，ThrottingBehavior能夠限制創建多少個實例和會話，通過這個您能夠控制WCF服務的性能，MetaBehavior（元數據行為）控制是否和如何向外部提供元數據。TransactionBehavior能定義事務性，使得當發生異常的時候能進行回滾。DispatchBehavior(調度行為)能控制WCF處理消息的方式，通過擴展性功能可以自定義運行時進程。 例如，消息檢查功能用于檢查消息的各個部分，使用參數篩選功能可以根據作用于消息頭的篩選器來執行預設操作。下圖顯示了WCF的消息處理流程



Messaging(消息傳遞)

在WCF中，消息是在通道（Channel）中進行傳遞的。通道是以某種方式對消息進行處理的組件 。一組通道可以組合成"通道堆棧"，主要有兩大種通道：協議通道和傳輸通道。協議通道說明數據的格式和交換模式，WS-Security 是對在消息層啟用安全性的 WS-Security 規范的實現。 通過 WS-Reliable Messaging 通道可以保證消息的傳遞。 編碼器提供了大量的編碼，可使用這些編碼來滿足消息的需要。 HTTP 通道指定應使用超文本傳輸協議來傳遞消息。 同理，TCP 通道指定 TCP 協議。 事務流通道控制已經過事務處理的消息模式。 通過命名管道通道可以進行進程間通信。 使用 MSMQ 通道可以與 MSMQ 應用程序進行互操作。

Activation and Hosting(激活和承載)

WCF服務的最終形式仍然是程序，它能夠"自承載"，也可以寄宿到其它應用程序之中 ，如IIS，Windows激活服務，Com+等。



創建一示例程序，并對其按架構圖進行解析

創建一個最簡單的WCF服務，并利用上述的架構對其解析

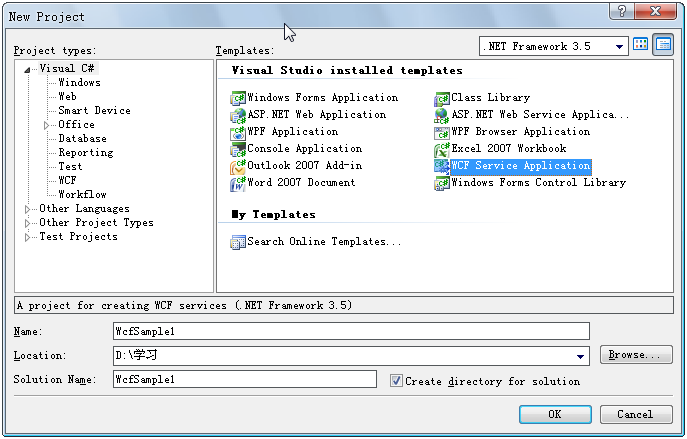

打開vs2008，創建一個Wcf Application,命名為WcfSample1 ，如下圖所示：

我們就利用系統模板產生的文件來進行解析，完成上步中，會自動產生如下的項目：

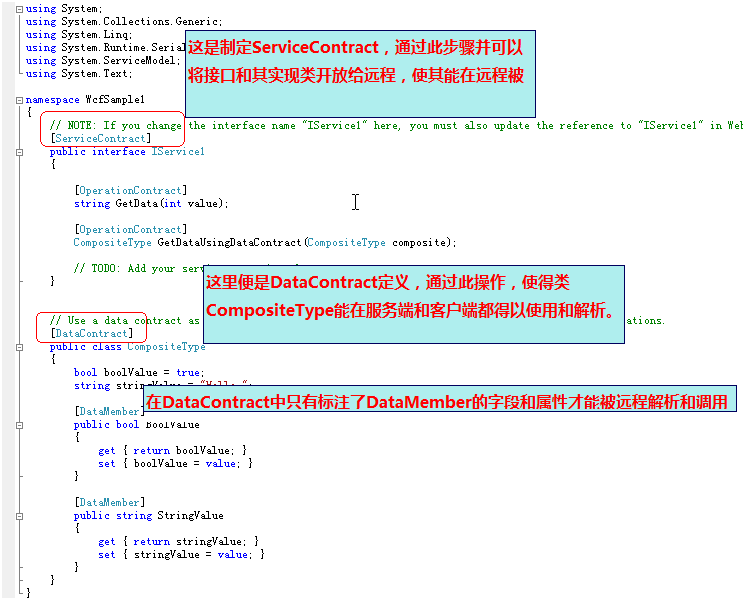

打開IService.cs，

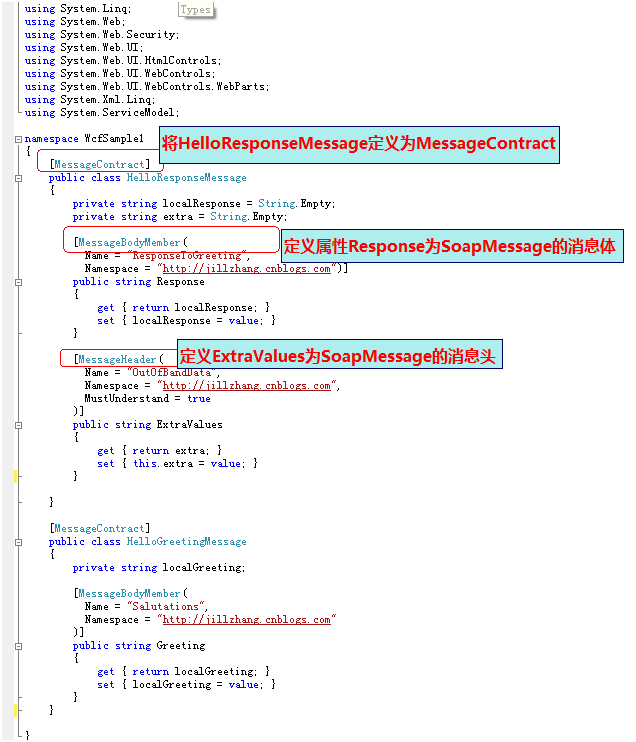

為了簡單的闡述MessageContract，我們新建一個CustomMessage.cs,代碼如下：

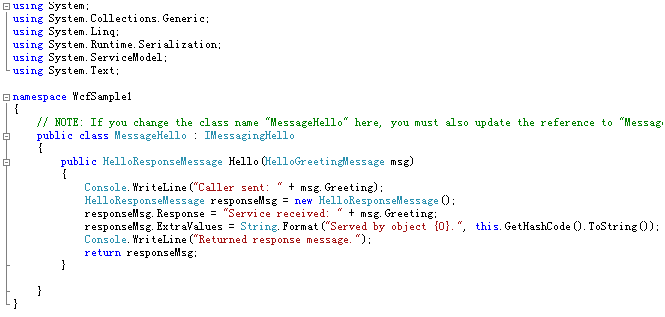

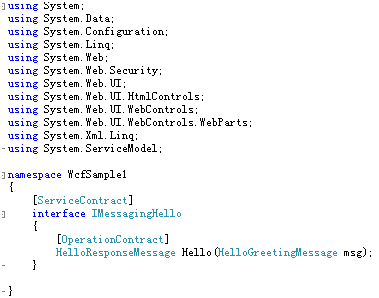

為使用該服務，我們再創建一個ServiceContract接口和其具體實現，分別為：IMessagingHello.cs和MessageHello.svc

和

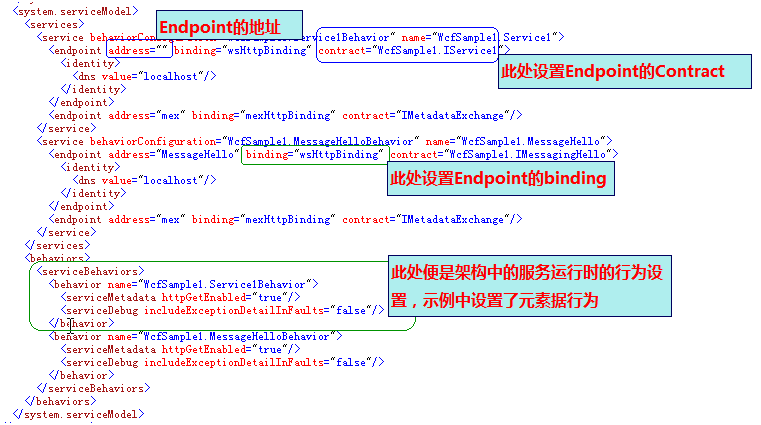

在web.config作如下的配置：

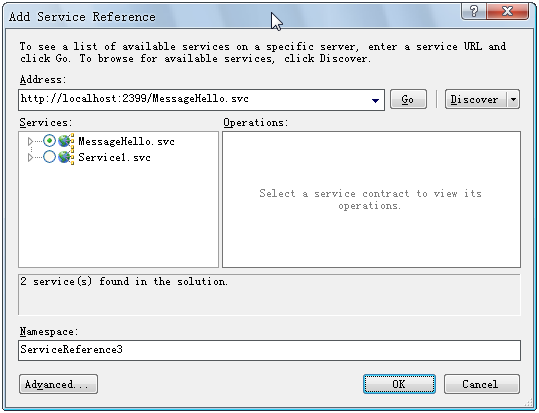

創建一個客戶端應用項目Client用于消費上面創建的服務，創建項目后，添加Service引用，如下圖所示:

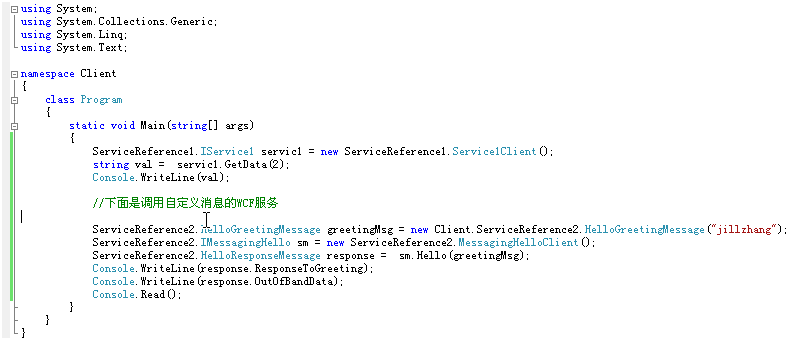

分別添加對MessageHello.svc和Service1.svc的引用后，在programe.cs中添加如下代碼：

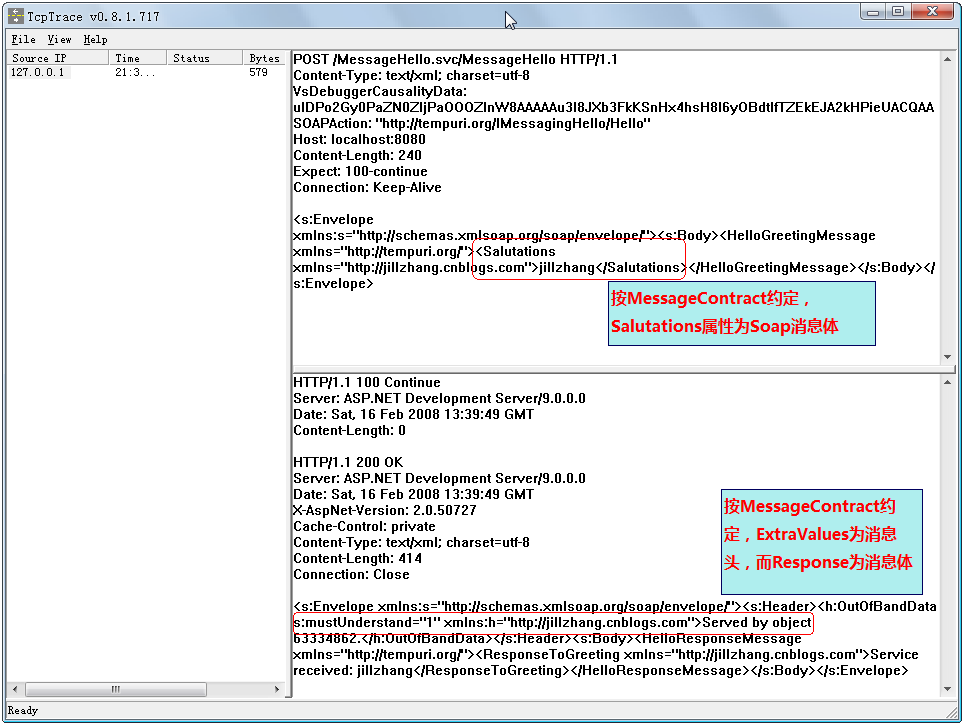

用tcpTrace來監聽自定義報文，可以得到

發送的消息報文為：

<s:Envelope xmlns:s="http://schemas.xmlsoap.org/soap/envelope/"><s:Body><HelloGreetingMessage xmlns="http://tempuri.org/"><Salutations xmlns="http://jillzhang.cnblogs.com">jillzhang</Salutations></HelloGreetingMessage></s:Body></s:Envelope>

而接受到消息報文為：

<s:Envelope xmlns:s="http://schemas.xmlsoap.org/soap/envelope/"><s:Header><h:OutOfBandData s:mustUnderstand="1" xmlns:h="http://jillzhang.cnblogs.com">Served by object 63334862.</h:OutOfBandData></s:Header><s:Body><HelloResponseMessage xmlns="http://tempuri.org/"><ResponseToGreeting xmlns="http://jillzhang.cnblogs.com">Service received: jillzhang</ResponseToGreeting></HelloResponseMessage></s:Body></s:Envelope>

從而可知MessageContract已經起了作用。

有關如何用tcpTrace監視消息報文，參見：http://www.rzrgm.cn/artech/archive/2007/06/14/782845.html



本文參考文章

1. http://www.rzrgm.cn/artech/archive/2007/06/14/782845.html
2. http://msdn2.microsoft.com/en-us/library/ms733128.aspx



本文示例項目

1. 服務端和客戶端： /Files/jillzhang/WcfSample1.rar
2. 自定義消息的log文件： /Files/jillzhang/cumtommsg.txt
