1.課題概述
基于雙PI控制器和鐵損補償?shù)腜MSM控制系統simulink建模與仿真，模型包括PI控制器，鐵損補償模塊，abc2dq模塊，逆變器，電機等模塊。

2.系統仿真結果

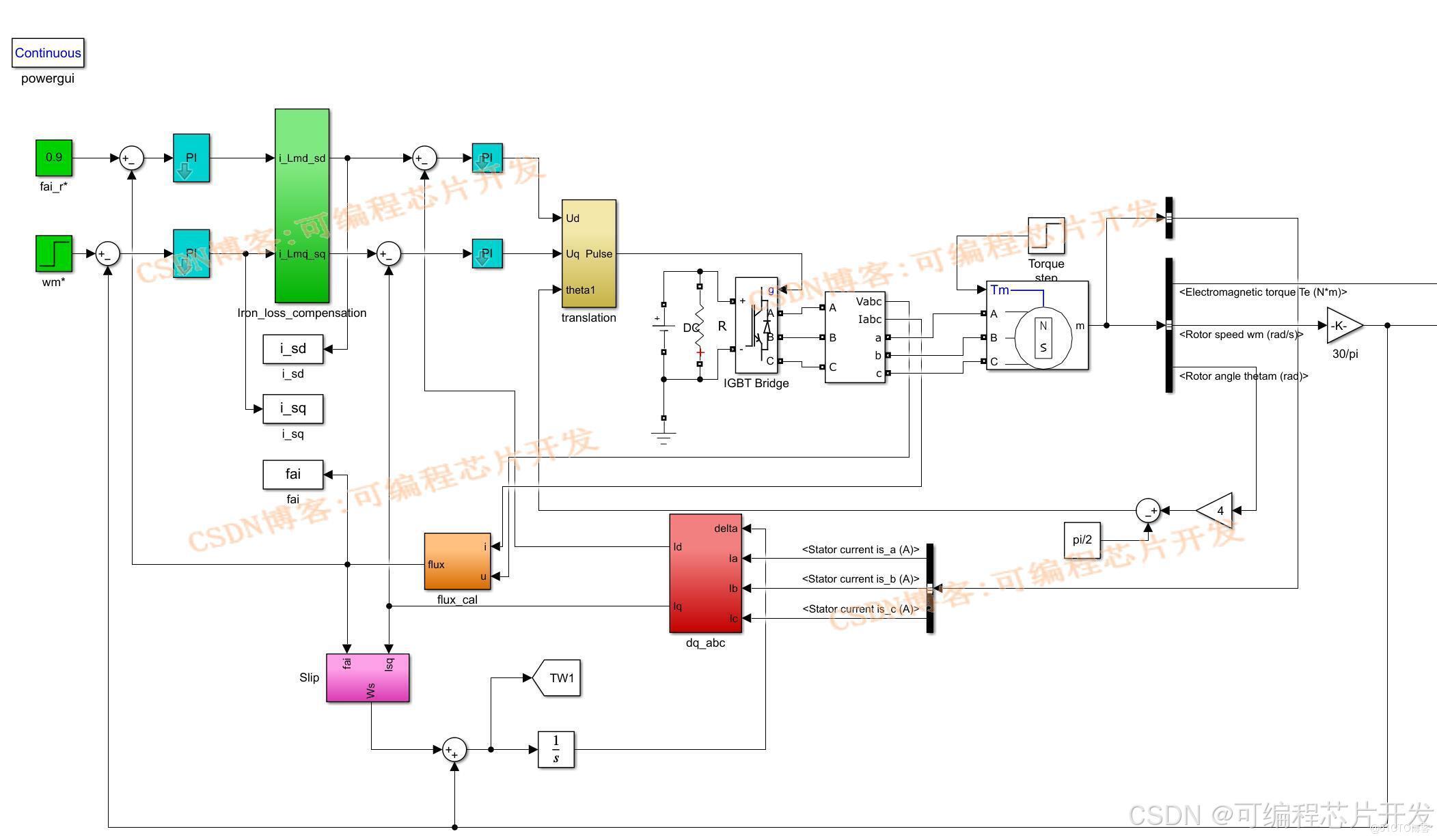

3.核心程序與模型
版本：MATLAB2022a

clc;
close all;
warning off;

Ts      = 1;

Value_w   = we.signals.values;
time1     = Ts/length(Value_w):Ts/length(Value_w):Ts;

Value_T   = Te.signals.values;
time2     = Ts/length(Value_T):Ts/length(Value_T):Ts;

Value_isd = i_sd.signals.values;
time3     = Ts/length(Value_isd):Ts/length(Value_isd):Ts;

Value_isq = i_sq.signals.values;
time4     = Ts/length(Value_isq):Ts/length(Value_isq):Ts;

Value_fai = fai.signals.values;
time5     = Ts/length(Value_fai):Ts/length(Value_fai):Ts;

figure;
subplot(321);
plot(time1,Value_w,'linewidth',1);
grid on
xlabel('t/s');
ylabel('n/r/min');
axis([0,1,0,2000]);

subplot(322);
plot(time2,Value_T,'linewidth',1);
grid on
xlabel('t/s');
ylabel('Te/N.m');
axis([0,1,10,40]);

subplot(323);
plot(time3,Value_isd,'linewidth',1);
grid on
xlabel('t/s');
ylabel('isd/A');
axis([0,1,-1,5]);


subplot(324);
plot(time4,Value_isq,'linewidth',1);
grid on
xlabel('t/s');
ylabel('isq/A');
axis([0,1,-10,100]);


subplot(3,2,[5,6]);
plot(time5,Value_fai,'linewidth',1);
grid on
xlabel('t/s');
ylabel('Phir/Wb');
axis([0,1,0,1.5]);

4.系統原理簡介
永磁同步電機（Permanent Magnet Synchronous Motor，PMSM）因其高功率密度、高效率和良好的調速性能等優點，在工業自動化、電動汽車、航空航天等眾多領域得到了廣泛應用。然而，PMSM 控制系統的設計面臨諸多挑戰，例如電機內部的鐵損會影響電機的效率和性能，并且在不同的運行工況下需要精確的控制策略來保證電機穩定、高效地運行。

4.1 鐵損模型

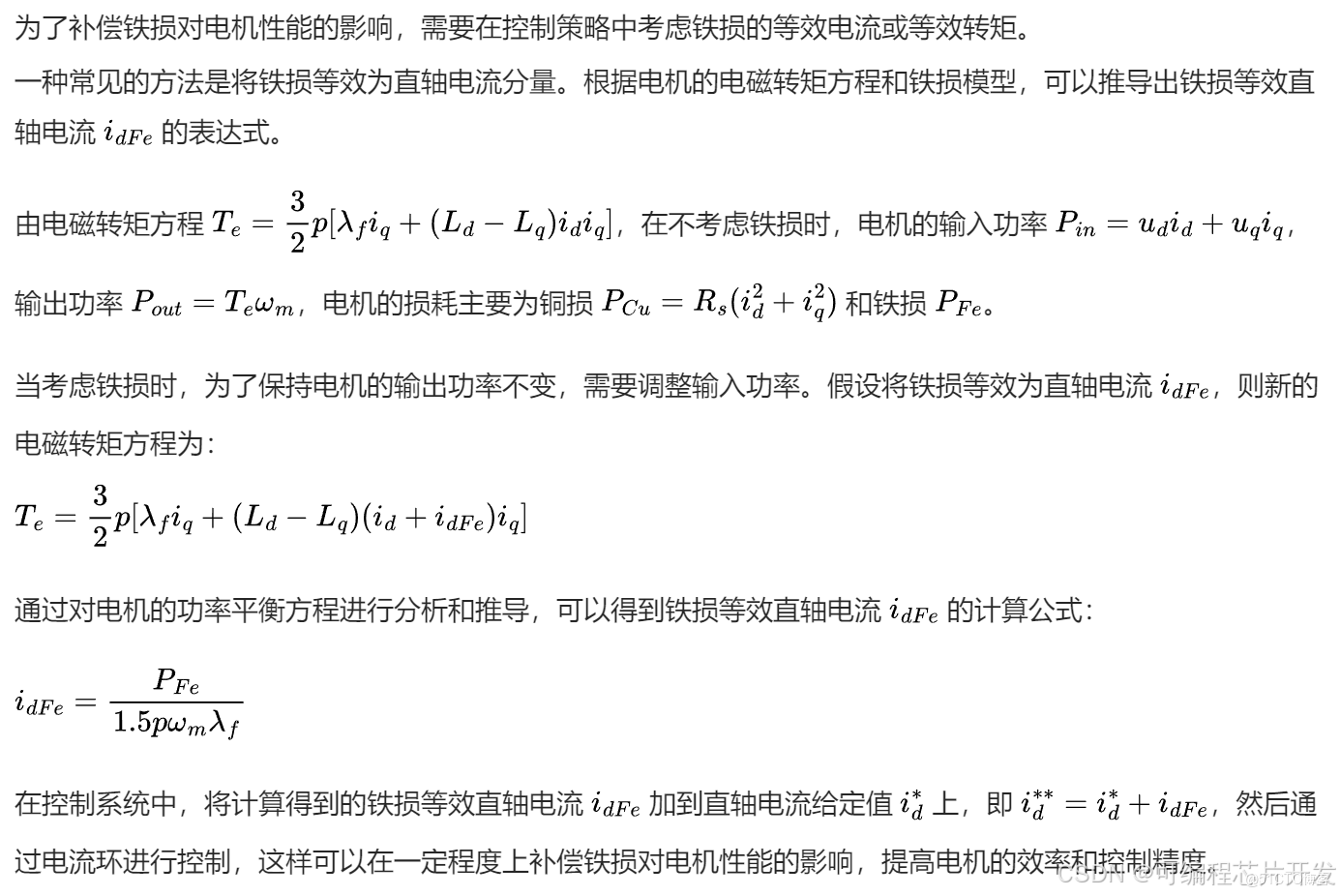

4.2 鐵損補償方法

4.3 PI控制器
PI 控制器能夠根據電流誤差進行比例和積分調節。比例調節可以快速響應電流誤差，使電流快速接近給定值；積分調節則可以消除穩態誤差，保證電流在穩態時能夠精確跟蹤給定值。通過合理調整比例系數和積分系數，可以使電流環具有良好的動態和穩態性能。

速度環的輸出決定了電機的電磁轉矩需求，通過調整交軸電流給定值來實現。而電流環則負責精確控制電機的實際電流，使其滿足速度環的要求。這種嵌套的雙環控制結構使得 PMSM 控制系統能夠在不同的運行工況下穩定、高效地運行。例如，當負載轉矩發生變化時，速度環首先檢測到轉速誤差，然后調整交軸電流給定值，電流環迅速響應，改變電機的實際電流，從而使電機的轉速能夠快速恢復到給定值。
