在ur12e上玩一玩ROS2 + Moveit2
一. 安裝
1. 環境：ubuntu24，RTX5070Ti，UR12e機械臂，Realsense D435i or D555 or D405雙目
2. 安裝ROS2
參考這里：https://docs.ros.org/en/jazzy/Installation/Ubuntu-Install-Debs.html，跟著只是一步一步cv指令就好。
另外，不想每次都source的話，安裝后要補上：
sudo vim ~/.bashrc source /opt/ros/jazzy/setup.bash source /usr/share/colcon_argcomplete/hook/colcon-argcomplete.bash # colcon自動補全
3. 安裝Moveit2
參考這里：https://moveit.ai/install-moveit2/binary/，安裝前先：
sudo apt install ros-$ROS_DISTRO-rmw-cyclonedds-cpp export RMW_IMPLEMENTATION=rmw_cyclonedds_cpp sudo vim ~/.bashrc RMW_IMPLEMENTATION=rmw_cyclonedds_cpp # 最后寫入這個，把DDS換成cyclone DDS
然后按照官網去安裝就好
4. 安裝vscode和terminator
vscode：安裝【CMake】和【Robot Developer Extensions for ROS 2】插件
terminator：sudo apt install terminator（一個可以分屏的終端）
二. 配置機械臂
5. Create a URDF for a 6-axis Robotic Arm
URDF：統一機器人描述格式
cd ~/Project/ mkdir ros2_ws cd ros2_ws mkdir src colcon build # build完之后除了src外多了：build、log、install文件夾 cd install source setup.bash # source一下使得工作區可以運行 vim ~/.bashrc source ~/Project/ros2_ws/install/setup.bash # 每次打開bash都跑起這個工作區 # 重啟終端 cd ~/Project/ros2_ws/src ros2 pkg create my_robot_description # 這時src文件夾下會多了：my_robot_description文件夾 cd my_robot_description # 這是會發現有CMakeLists.txt、include、package.xml、src，刪掉include和src文件夾 rm -rf include/ src/ # urdf就是描述文件了，launch啟動文件用來可視化這個urdf，rviz用來放rviz的配置 mkdir urdf launch rviz # 然后我們就可以在vscode里面以src作為項目根目錄打開了~ # 然后編輯CMakeLists.txt文件，刪掉BUILDING_TESTING的IF語句，加入： install( DIRECTORY launch rviz urdf DESTINATION share/${PROJECT_NAME} ) # 修改完之后切回終端 cd ~/Project/ros2_ws colcon build --packages-select my_robot_description
6. Create and Setup the URDF
URDF：Unified Robot Description Format 統一機器人描述格式
link可以理解為一個剛體，他可以是機械臂的手臂，也可以是基座等一切剛體。
【 文檔地址：https://wiki.ros.org/urdf/XML/link 】
在vscode中在urdf文件夾里面新建一個文件arm.urdf，輸入以下內容：
<?xml version="1.0"?> <robot name="my_robot"> <!--材質灰--> <material name="grey"> <color rgba="0.5 0.5 0.5 1.0" /> </material> <!--材質紅--> <material name="blue"> <color rgba="0 0 0.5 1.0" /> </material> <!--基座--> <link name="base_link"> <visual> <geometry> <box size="0.4 0.4 0.1" /> </geometry> <!--原點向量--> <origin xyz="0 0 0.05" rpy="0 0 0" /> <!--通過name引用了上面的材質--> <material name="grey" /> </visual> </link> <link name="shoulder_link"> <visual> <geometry> <cylinder length="0.5" radius="0.1" /> </geometry> <origin xyz="0 0 0.25" rpy="0 0 0" /> <material name="blue" /> </visual> </link> <joint name="joint1" type="revolute"> <parent link="base_link" /> <child link="shoulder_link" /> <origin xyz="0 0 0.1" rpy="0 0 0" /> <!--繞z旋轉--> <axis xyz="0 0 1" /> <!-- effort：作用在這個關節上的力，單位N，大于這個力運動就會被阻斷, velocity：轉速，秒/弧度, lower/upper：最小/大轉角--> <limit effort="1000.0" velocity="1.0" lower="-3.14" upper="3.14" /> </joint> </robot>
打開終端，導航到urdf文件夾里面，輸入：
sudo apt install ros-jazzy-urdf-tutorial source ~/.bashrc
# 注意路徑只能是絕對路徑 ros2 launch urdf_tutorial display.launch.py model:=/home/gssl/Project/ros2_ws/src/my_robot_description/urdf/arm.urdf
這樣我們就可以在一個可視化的窗口里面看到剛才新建的小小的機械臂了~
n個link，就要有n-1個joint，如果沒有joint的話會報錯
在跑這RVIz的時候輸入：
ros2 run tf2_tools view_frames
就會生成機械臂樹
PS：引入U(xiǎn)R12e的URDF文件（后面講講怎么從UR官網弄這份urdf出來）
找你的UR機械臂的提供商拿到URDF文件，然后：
sudo apt update sudo apt install ros-jazzy-ur-description
然后把這份URDF拷到這個目錄里面打開就可以了
7. Improve the URDF with Xacro
好處：material和geo分離；共性抽離；可以為機器人的不同部件模塊化配置；
把之前的arm.urdf拆成3份文件：my_robot.urdf.xacro、arm.xacro、common_properties.xacro
common_properties.xacro：
<?xml version="1.0"?> <robot xmlns:xacro="http://www.ros.org/wiki/xacro"> <!--材質灰--> <material name="grey"> <color rgba="0.5 0.5 0.5 1.0" /> </material> <!--材質紅--> <material name="blue"> <color rgba="0 0 0.5 1.0" /> </material> </robot>
arm.xacro：
<?xml version="1.0"?> <robot xmlns:xacro="http://www.ros.org/wiki/xacro"> <!--基座--> <link name="base_link"> <visual> <geometry> <box size="0.4 0.4 0.1" /> </geometry> <!--原點向量--> <origin xyz="0 0 0.05" rpy="0 0 0" /> <!--通過name引用了上面的材質--> <material name="grey" /> </visual> </link> <link name="shoulder_link"> <visual> <geometry> <cylinder length="0.5" radius="0.1" /> </geometry> <origin xyz="0 0 0.25" rpy="0 0 0" /> <material name="blue" /> </visual> </link> <joint name="joint1" type="revolute"> <parent link="base_link" /> <child link="shoulder_link" /> <origin xyz="0 0 0.1" rpy="0 0 0" /> <!--繞z旋轉--> <axis xyz="0 0 1" /> <!-- effort: 作用在這個關節上的力，單位N，大于這個力運動就會被阻斷, velocity: 轉速，秒/弧度, lower/upper: 最小/大轉角--> <limit effort="1000.0" velocity="1.0" lower="-3.14" upper="3.14" /> </joint> </robot>
my_robot.urdf.xacro：
<?xml version="1.0"?> <robot name="my_robot" xmlns:xacro="http://www.ros.org/wiki/xacro"> <xacro:include filename="common_properties.xacro" /> <xacro:include filename="arm.xacro" /> </robot>
然后終端運行：
ros2 launch urdf_tutorial display.launch.py model:=/home/gssl/Project/ros2_ws/src/my_robot_description/urdf/my_robot.urdf.xacro
8. Create a Launch File to Display the Robot
查看當前ROS2節點的狀態
ros2 node list
rqt_graph
Launch File有xml和python兩種寫法，這里先用xml入門~
在launch文件夾新建文件：display.launch.xml
display.launch.xml：
<launch> <let name="urdf_path" value="$(find-pkg-share my_robot_description)/urdf/my_robot.urdf.xacro"/> <let name="rviz_config_path" value="$(find-pkg-share my_robot_description)/rviz/urdf_config.rviz"/> <node pkg="robot_state_publisher" exec="robot_state_publisher"> <param name="robot_description" value="$(command 'xacro $(var urdf_path)')" /> </node> <!--調節關節的GUI--> <node pkg="joint_state_publisher_gui" exec="joint_state_publisher_gui" /> <node pkg="rviz2" exec="rviz2" output="screen" args="-d $(var rviz_config_path)" /> </launch>
然后在Bash輸入，后面的都按照這個跑：
cd ~/Project/ros2_ws
colcon build
source install/setup.bash
ros2 launch my_robot_description display.launch.xml
這時候會啥也沒有，在fix_frame選base_link；左下角Add，彈窗選擇RobotModel；Description Topic選/robot_description；左下角Add，添加TF
然后save as，保存rviz文件到src的rviz文件夾下，命名為：urdf_config.rviz
后面再打開就不用配置了；
三. Set Up Your Robot for MoveIt
9. Add Collision Tags （配置剛體）
arm.xacro，加入碰撞體標簽【collision】，描述碰撞體的幾個形狀：
<?xml version="1.0"?> <!--xmlns:xacro這個一定要加--> <robot xmlns:xacro="http://www.ros.org/wiki/xacro"> <!--基座--> <link name="base_link"> <visual> <geometry> <box size="0.4 0.4 0.1" /> </geometry> <!--原點向量--> <origin xyz="0 0 0.05" rpy="0 0 0" /> <!--通過name引用了上面的材質--> <material name="grey" /> </visual> <collision> <geometry> <box size="0.4 0.4 0.1" /> </geometry> <!--原點向量--> <origin xyz="0 0 0.05" rpy="0 0 0" /> </collision> </link> <link name="shoulder_link"> <visual> <geometry> <cylinder length="0.5" radius="0.1" /> </geometry> <origin xyz="0 0 0.25" rpy="0 0 0" /> <material name="blue" /> </visual> </link> <joint name="joint1" type="revolute"> <parent link="base_link" /> <child link="shoulder_link" /> <origin xyz="0 0 0.1" rpy="0 0 0" /> <!--繞z旋轉--> <axis xyz="0 0 1" /> <!--effort：作用在這個關節上的力，單位N，大于這個力運動就會被阻斷, velocity：轉速，秒/弧度, lower/upper：最小/大轉角--> <limit effort="1000.0" velocity="1.0" lower="-3.14" upper="3.14" /> </joint> </robot>
跑起之后在RobotModel里面把Visual Enable的勾去掉，把Collision的勾打上，然后你就會發現基座的碰撞體就顯示出來了
碰撞體的幾何結構盡量要比Visual的簡單，大概歸納成一個box或者其他簡單幾何體就好
10. 加入U(xiǎn)R12e機械臂
之前提到的ur12e.urdf是找機械臂那邊的人拿到的，但是我們不是每個人都可以買得起那么十幾萬的設備，所以我們可以到這里弄一個出來：
ur_description：https://github.com/UniversalRobots/Universal_Robots_ROS2_Description/tree/rolling/urdf
一個有背景墻的啟動項目github地址：https://github.com/UniversalRobots/Universal_Robots_ROS2_Tutorials/tree/main
官方文檔：https://docs.universal-robots.com/Universal_Robots_ROS2_Documentation/doc/ur_tutorials/tutorial_index.html
由于我實在沒有耐心自己弄一個6軸機械臂，而且后面也需要引入官方的URDF，那倒不如早點引入好了
# 反正就是在項目下面新建ur_tutorials文件夾，在ur_tutorials里面再新建src文件夾 mkdir -p ~/Project/ur_tutorials/src # 定位到~/Project/ur_tutorials，克隆倉庫 git clone https://github.com/UniversalRobots/Universal_Robots_ROS2_Tutorials.git src/ur_tutorials # 這個可以不運行也沒所謂 rosdep update && rosdep install --ignore-src --from-paths src -y # 然后是build、source、launch三步曲 colcon build source install/setup.bash ros2 launch my_robot_cell_control start_robot.launch.py use_mock_hardware:=true
恭喜你，執行完上面的內容就表示已經跑起這個demo了，demo里面的具體內容詳細可以看官方文檔，其實有了上面的基礎，應該直接看代碼也能明白～
然后就是要把官方的東西搬到自己的項目里面了～
# 把~/Project/ur_tutorials/src/ur_tutorials/my_robot_cell/my_robot_cell_description文件夾復制到~/Project/ros2_ws/src下，跟我們那個my_robot_description同一個層級 # 然后經典三部曲，ur_type設置成ur12e cd ~/Project/ros2_ws colcon build source install/setup.bash ros2 launch my_robot_cell_description view_robot.launch.py ur_type:="ur12e"
可以看到引用了ur_description這個包，所有ros的包可以在【/opt/ros/jazzy/share】這里找到，而ur12e的配置放在/opt/ros/jazzy/share/ur_description/config/ur12e里面
而這個包在第6步，通過【sudo apt install ros-jazzy-ur-description】安裝了
因?yàn)檫@個是包含了所有版本機械臂的，通過ur_type來控制，我們?nèi)绻雽?dǎo)出指定機械臂型號的xacro文件可以這樣：
xacro /home/gssl/Project/ur_tutorials/src/ur_tutorials/my_robot_cell/my_robot_cell_description/urdf/my_robot_cell.urdf.xacro -o /home/gssl/Project/ros2_ws/src/my_ur12e_robot.xacro ur_type:=ur12e
然后在2025-9-25的這個moveit版本有問題，ros-jazzy-rviz-common模塊需要退一下版本，要不moveit助手導入ur模型的時候會閃退，bug描述在這里：
https://github.com/moveit/moveit2/issues/3546#issuecomment-3252683608
wget http://snapshots.ros.org/jazzy/2025-05-23/ubuntu/pool/main/r/ros-jazzy-rviz-common/ros-jazzy-rviz-common_14.1.11-1noble.20250520.201719_amd64.deb sudo chmod 777 ros-jazzy-rviz-common_14.1.11-1noble.20250520.201719_amd64.deb sudo dpkg -i ros-jazzy-rviz-common_14.1.11-1noble.20250520.201719_amd64.deb
后面的步驟我們就用 UR_Tutorials 這個庫里面的 my_robot_cell_description 包來跑了，之前自己手搓的玩具可以放一放了~
11. Run the moveit setup Assistant（Moveit的配置助手）
把my_robot_cell_description，復制去那個手搓玩具的平級，終端跑：
ros2 launch moveit_setup_assistant setup_assistant.launch.py
* 【create new moveit configuration package】>>【Browse】>>【~/Project/ros2_ws/src/my_robot_cell_description/urdf/my_robot_cell.urdf.xacro】
>> optional xacro arguments填入：ur_type:=ur12e >> 右下角【load files】（因?yàn)槲覀冇玫氖莡r12e的機械臂，所以要配置一下生成的參數）
* 左側【Self-Collision】tab >> 【Generate Collision Matrix】
* 左側【Virtual Joints】tab >> 【Add Virtual Joints】>> parent填world，child填base_link，type填fixed（把base固定到world）
* 左側【Planning Groups】>> 【Add Group】>> 填入Group Name，Kinematic Solver 選擇 KDL >> 【Add Joints】>> 選擇所有ur12e
* 左側 【Robot Poses】：添加機械臂姿態的，可以為一些固定點位擺好pose
* 左側【End Effectors】：添加末端工具
* 左側【Passive Joints】：設置Joints為被動模式
* 左側【ros2_control URDF Model】：Commonet Interfaces 控制接口、State Interfaces 狀態接口，選好之后點擊【Add Interfaces】把這些加入到udrf的關節描述里面
* 左側【ROS 2 Controllers】：點擊【Auto...Group】自動加載，這里是控制硬件的
* 左側【Moveit Controllers】：點擊【Auto...Group】自動加載，這里是控制Moveit的
* 左側【Perception】：感知模塊，可以加深度圖或點云
* 左側【Launch Files】：自動生成啟動文件
* 左側【Author information】：作者信息
* 左側【Configuration Files】：生成配置文件，設置好保存路徑，我們保存到src下面就好，點擊【Generate Package】
這樣我們就會在指定的目錄下有一個moveit的配置文件夾了，再次打開配置助手，我們可以在編輯那里選擇這個文件夾并編輯
12. Moveit Config Files Overview
config文件：
initial_positions.yaml：記錄了在fake system的關節初始位置
joint_limits.yaml：記錄了關節限制，default_velocity_scaling_factor=0.1 表示相當于10%的速度這個速度是弧度/時間，default_acceleration_scaling_factor表示加速度，max_velocity要設置成浮點
kinematics.yaml：運動學求解器，配置這個求解器的參數。我們用到KDL插件，那就是配置這個參數，一般不用配置～
moveit_controllers.yaml：Moveit Controller控制器的管理工具
moveit.rviz：顯示demo的rviz配置
my_robot_cell.ros2_control.xacro：加入了ROS2控制的URDF文件，對應配置助手的【ros2_control URDF Model】，提供了硬件的控制和反饋接口
* my_robot_cell.srdf：里面定義了相當于【Self-Collision】、【Virtual Joints】、【Planning Groups】、【Robot Poses】的內容
my_robot_cell.urdf.xacro：演示demo真正引用的urdf文件
pilz_cartesian_limits.yaml：這個不用改
ros2_controllers.yaml：這個是ros2_controllers的配置文件， 有個 update_rate 的字段，表示機械臂的刷新率是100次/秒，ur機械臂可以做到500
launch文件：就是各種不同的啟動項目
四. 控制機械臂

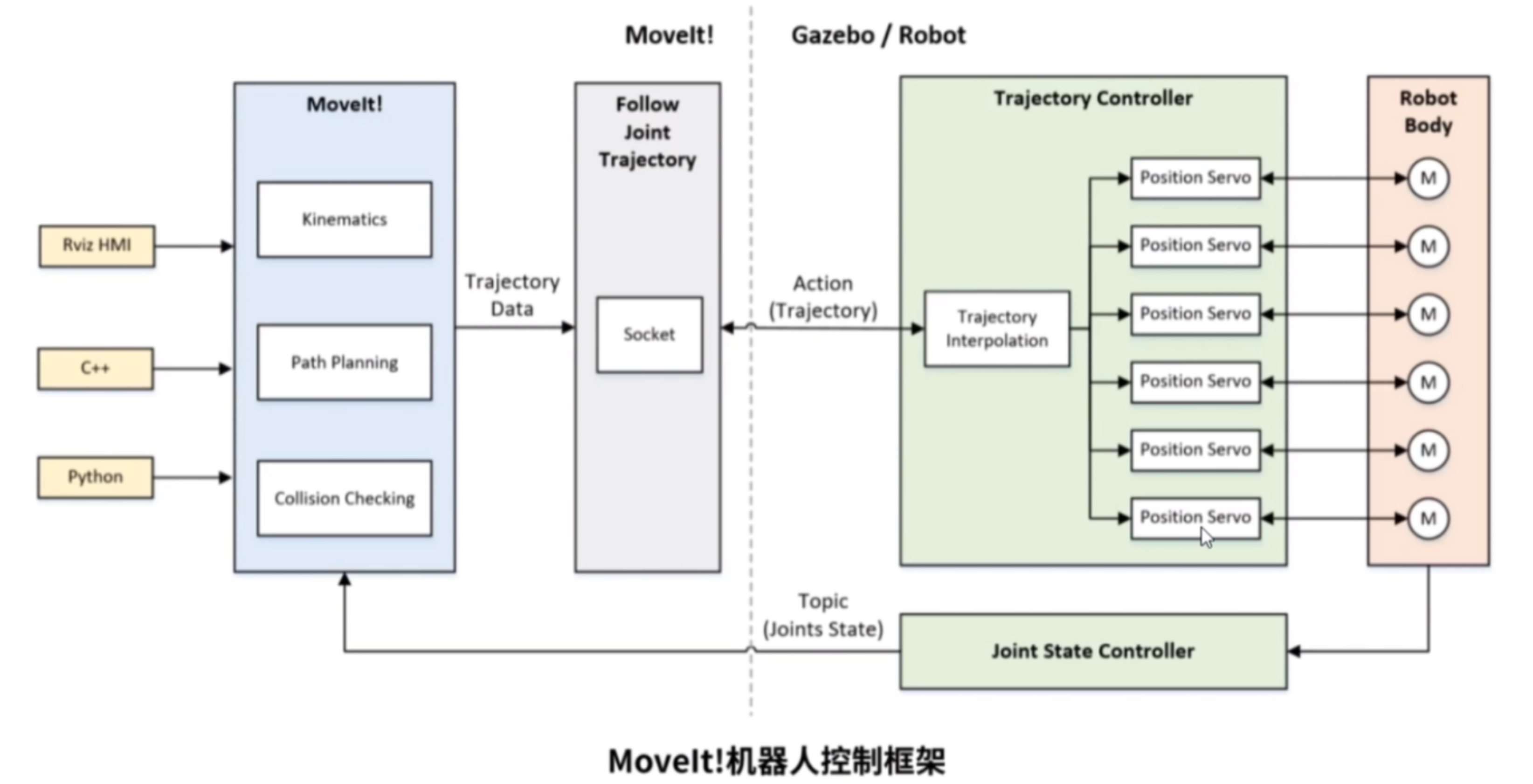

13. 一圖說明moveit、ros_controller、機械臂/simulator之間的關系
14. 在rviz上控制ur12e
到了這步，我們需要安裝UR機械臂的驅動
ur_driver: https://github.com/UniversalRobots/Universal_Robots_ROS2_Driver/tree/jazzy
doc： https://docs.universal-robots.com/Universal_Robots_ROS2_Documentation/doc/ur_robot_driver/ur_robot_driver/doc/usage/toc.html
# 把驅動的git clone下來，build & source # 用無頭無rviz的方式開啟驅動 ros2 launch ur_robot_driver ur_control.launch.py ur_type:=ur12e robot_ip:=192.168.77.58 headless_mode:=true launch_rviz:=false # 再開一個終端跑驅動里面的moveit config ros2 launch ur_moveit_config ur_moveit.launch.py ur_type:=ur12e
這個時候你就可以用這個ur_moveit config里面的rviz控制真實的機械臂了
PS：
1）在這之前要先在UR機械臂上開啟遠程控制，可以咨詢UR Arm的技術支持，或者參考這篇文章：https://zhuanlan.zhihu.com/p/683370314
2）如果自己用moveit的配置助手手搓的moveit配置是控制不了的，這個時候簡單來說就把官方的moveit配置config文件夾里面moveit_controller
15. python控制機械臂運動
rclpy github：https://github.com/ros2/rclpy/tree/jazzy
根據上述文檔從源碼安裝rclpy
然后安裝moveit_py，文檔在這里：https://moveit.picknik.ai/main/doc/api/python_api/api.html
sudo apt install ros-jazzy-moveit-py
PS：
1）clone下來之后記得切去jazzy分支～
2）如果用pycharm開發的話，先把rclpy的source install/setup.bash放到~/.bashrc里面，然后：
# 找到snap的啟動文件 sudo find /var/lib/snapd/desktop/applications/ -name "*pycharm*" # 修改啟動文件 sudo vim xxxx/pycharm-community_pycharm-community.desktop # 找到Exec這行，里面有一個環境變量，我順手也寫到~/.bashrc里面了，然后改成這樣： Exec=bash -i -c "/snap/bin/pycharm-community %f" # 這樣做的話重啟之后又變回去了，因此需要改這里 sudo vim ~/.local/share/applications/pycharm-community_pycharm-community.desktop sudo chmod 777 ~/.local/share/applications/pycharm-community_pycharm-community.desktop
