截至發稿前遇到的一些問題

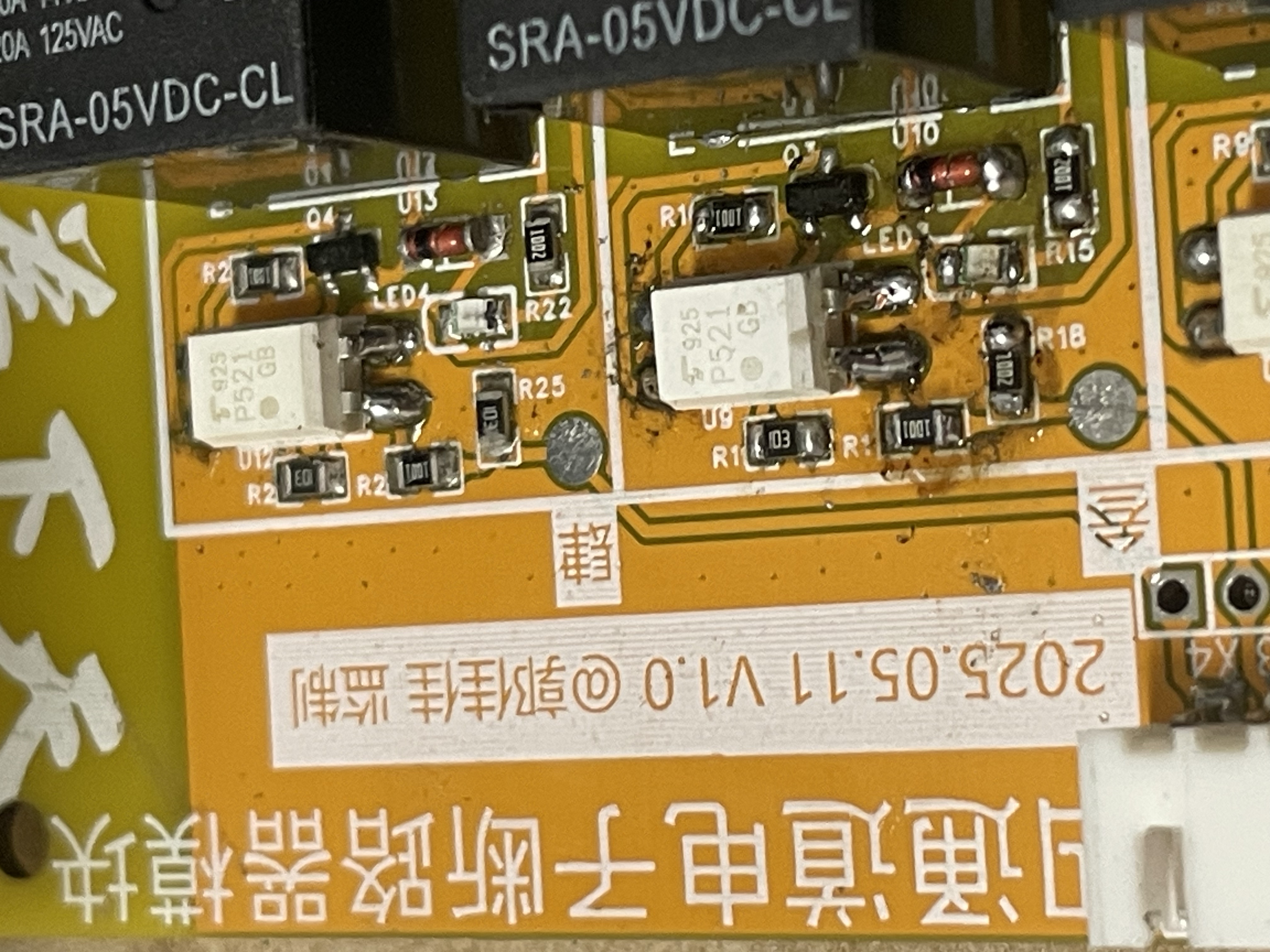

電子斷路器模塊貼了兩板，其中一板第三通道沒接繼電器的時候，指示燈要比其他通道較暗，當焊接完繼電器，無法驅動，指示燈不亮

前幾天端午節的最后一天假期，用上周開的鋼網貼了兩板，發現的問題，光耦輸出端只有2.4v左右，其他通道是接近5V，剛開始懷疑虛焊，不停的堆錫，還是不行。用杜邦線繞過光耦，直接向三極管基極限流電阻施加5V電壓，結果正常驅動，所以懷疑是光耦前級的問題，今天（2025.6.4買的拆焊臺到了，正好吹掉光耦，換上新的依然不行），只能參考其他通道測量光耦上級的元器件，結果一下就定位到問題，原來是把10K電阻接到了光耦的基極，經過查看手冊才知道，未能完全導通，手冊上是這樣定義的Vf min 1.0v type 1.15v max 1.3v If = 10mA，經過計算大概是需要400Ω，我設計的是1k，結果錯誤的貼上了10K的！僅此而已！

中樞站通訊控制卡上電后，接入USB HUB后，win11直接提示超出最大電流

原因： 當時捉急了，誤把肖特基二極管當成TVS二極管貼上了，導致有50%的概率會把電源短路，上電前還特意用萬用表測量了VCC和GND，發現有1KΩ左右的阻值，當時沒在意，就捉急上電，好在USB HUB保護了。只能等三天后TVS到貨再修復

一些心得體會

使用鋼網刷錫漿后，一些比較密的引腳比如QFN24，TypeC插座，還會連錫，需要用電烙鐵配合焊油拖焊處理，基本問題都不大，第一次手很抖，導致幾個0805的LED不能歸位，還是需要多加強練習，今晚偶然學會了一項新技能，更換貼片電阻的時候，兩個焊盤上都有錫，這時候我小刀頭，不用鑷子，輕松的把電阻粘在頭上，然后拿捏好錫融化后的張力，非常漂亮的焊上了！有了風槍拆焊臺后，更加得心應手可以把焊報廢的板子上的單片機拆下循環利用啦！
