分層架構模式深度解析
在分布式系統設計中，分層架構模式（Layered Architecture Pattern）是最經典的架構設計思想之一，通過將系統按職責劃分為垂直層次，實現 “高內聚、低耦合” 的設計目標。本文從核心定義、層次劃分、分布式適配、優缺點及面試高頻問題五個維度，結合 Java 技術棧實踐，系統解析分層架構的設計原理與工程落地。
一、核心定義與設計原則
1.1 核心概念
分層架構通過將系統劃分為若干垂直層次，每層專注于特定職責，且僅允許上層依賴下層（禁止跨層調用或反向依賴）。其核心價值在于：
- 關注點分離：每層聚焦單一功能，降低模塊間耦合（如業務邏輯與數據存儲分離）。
- 可替代性：每層可獨立升級或替換（如數據訪問層從 MySQL 切換到 PostgreSQL，不影響業務層）。
- 標準化接口：層間通過統一接口交互，簡化團隊協作（如前后端通過 REST API 對接）。
1.2 設計原則
- 單向依賴原則：僅允許上層依賴下層（如表現層→業務層→數據層），禁止反向依賴或跨層調用。
- 接口隔離原則：層間通過抽象接口交互，隱藏實現細節（如業務層依賴數據層接口，而非具體實現類）。
- 層次自治原則：每層內部邏輯獨立閉環，不依賴其他層的內部實現（如業務層無需關心數據層的 SQL 優化）。
二、經典層次劃分與職責邊界
2.1 基礎三層架構（傳統應用）
| 層次 | 核心職責 | 技術實現（Java 棧） |
|---|---|---|
| 表現層 | 處理用戶交互與請求響應，負責參數校驗、格式轉換、身份認證 | Spring MVC（Controller）、Vue/React |
| 業務層 | 實現核心業務邏輯，包含事務控制、規則校驗、流程編排 | Spring（Service）、Domain Model |
| 數據層 | 負責數據持久化與存儲交互，屏蔽底層存儲差異 | MyBatis/Hibernate（DAO）、JDBC |
示例代碼結構：
com.example.system
├── controller/ // 表現層（UserController、OrderController）
├── service/ // 業務層（UserService、OrderService）
│ └── impl/ // 業務實現
├── repository/ // 數據層（UserRepository、OrderRepository）
└── model/ // 數據模型（User、Order）
2.2 分布式系統的層次擴展
在分布式場景下，基礎三層架構需擴展為多層架構以應對跨服務交互、高可用等需求，典型擴展層次包括：
| 擴展層次 | 核心職責 | 技術實現（Java 棧） |
|---|---|---|
| 網關層 | 統一入口管理，處理路由、限流、認證、日志 | Spring Cloud Gateway、Zuul |
| 應用層 | 聚合業務能力，協調跨服務調用（不包含核心業務邏輯） | Spring Cloud OpenFeign |
| 領域層 | 封裝核心業務規則與領域模型（DDD 中的實體、聚合根） | Domain Model、領域服務 |
| 基礎設施層 | 提供通用技術能力（緩存、消息、分布式鎖等），供其他層調用 | RedisTemplate、RabbitTemplate |

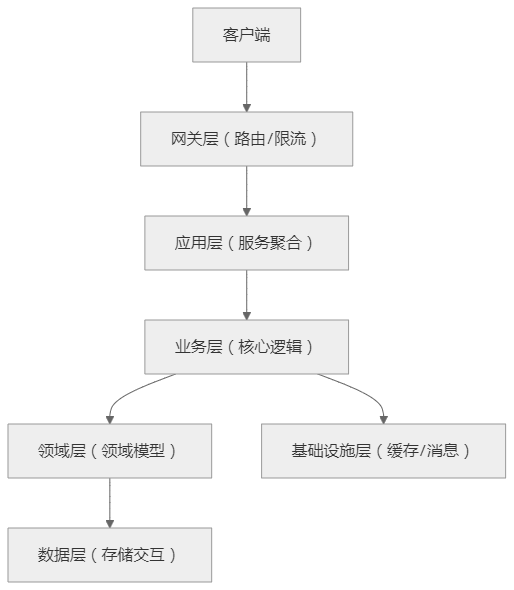

分布式分層架構圖：
三、分層架構的分布式適配
3.1 層間通信模式
在分布式系統中，跨服務的層次調用需通過網絡通信實現，常見模式包括：
- 同步通信：
- 基于 REST API（HTTP/HTTPS）或 RPC（Dubbo、gRPC），適用于實時性要求高的場景（如訂單創建需實時檢查庫存）。
- 示例：應用層通過 OpenFeign 調用其他服務的業務層接口。
- 異步通信：
- 基于消息隊列（Kafka、RabbitMQ），適用于非實時場景（如訂單創建后異步通知物流系統）。
- 示例：業務層完成訂單支付后，通過 RabbitMQ 發送消息至數據層進行統計分析。
3.2 層次彈性設計
- 水平擴展：
- 無狀態層次（如表現層、網關層）可通過增加實例實現水平擴展（配合負載均衡器如 Nginx）。
- 有狀態層次（如數據層）需通過分片（ShardingSphere）或主從復制實現擴展。
- 容錯隔離：
- 每層通過熔斷器（Sentinel、Resilience4j）隔離故障，避免級聯失敗（如數據層超時不影響業務層核心流程）。
四、優缺點與適用場景
4.1 核心優勢
- 開發效率高：
- 層次職責明確，新手易上手（如前端開發者專注表現層，后端專注業務層）。
- 模塊化程度高，支持并行開發（表現層與數據層可同步開發，通過接口契約對齊）。
- 可維護性強：
- 問題定位簡單（如接口報錯優先排查表現層，數據不一致優先排查數據層）。
- 升級風險低（如優化數據層 SQL 無需修改業務層代碼）。
- 兼容性好：
- 支持 legacy 系統遷移（如逐步替換表現層，保留核心業務層與數據層）。
4.2 主要缺點
- 性能開銷：
-
多層轉發導致延遲增加（如網關層→應用層→業務層→數據層，每多一層增加 10-50ms 延遲）。
-
分布式場景下，跨層網絡通信進一步放大性能損耗。
- 靈活性受限：
- 嚴格的層次依賴可能制約創新（如業務層需直接訪問緩存時，需通過基礎設施層轉發，增加冗余代碼）。
- 過度分層風險：
- 層次劃分過細導致 “面條代碼”（如 5 層以上架構，調用鏈路過長難以調試）。
4.3 適用場景
- 業務穩定的中大型系統：如電商后臺（商品、訂單、支付等模塊職責清晰）。
- 團隊規模較大的項目：需通過層次劃分明確團隊邊界（如前端團隊、服務團隊、數據團隊）。
- 合規性要求高的系統：如金融系統（需在業務層與數據層間增加審計層，滿足監管要求）。
五、與其他架構模式的對比
| 架構模式 | 核心區別 | 互補性 |
|---|---|---|
| 微服務架構 | 微服務是物理拆分（獨立部署的服務實例），分層架構是邏輯劃分（同一應用內的代碼組織） | 微服務內部通常采用分層架構（如每個微服務包含表現層、業務層、數據層） |
| 事件驅動架構 | 事件驅動以事件流轉為核心（無嚴格層次），分層架構以垂直依賴為核心 | 分層架構的業務層可集成事件驅動（如訂單支付事件觸發庫存扣減） |
| 六邊形架構 | 六邊形架構以領域為中心，通過端口 / 適配器連接外部，層次更扁平 | 分層架構的領域層可復用六邊形架構的領域模型設計 |
六、面試高頻問題深度解析
6.1 基礎概念類問題
**Q：分層架構中 “禁止跨層調用” 的設計目的是什么？ **
A：
-
降低耦合：跨層調用會導致層次職責模糊（如表現層直接調用數據層，業務層邏輯可能被繞過）。
-
便于維護：嚴格的層次依賴使調用鏈路可預測（如排查問題時只需按 “表現層→業務層→數據層” 逐步追溯）。
-
支持替換：若表現層直接依賴數據層，當數據層替換時（如從 MySQL 到 MongoDB），表現層需同步修改，違反開閉原則。
Q：分布式系統中如何解決分層架構的性能問題？
A：
- 減少層次：非核心鏈路合并層次（如簡單查詢可跳過應用層，由表現層直接調用業務層）。
- 緩存下沉：在各層引入緩存（如網關層緩存靜態資源、業務層緩存計算結果、數據層緩存 DB 查詢）。
- 異步化：將非實時流程異步化（如業務層完成核心邏輯后，通過消息隊列異步通知數據層進行統計）。
6.2 設計實踐類問題
Q：如何在分層架構中實現領域驅動設計（DDD）？
A：
- 層次映射：
- 表現層→API 層（接收請求，返回響應）
- 應用層→應用服務（協調領域服務，處理跨領域邏輯）
- 業務層→領域服務（核心業務規則）
- 領域層→實體、聚合根、值對象（領域模型）
- 數據層→倉儲實現（Repository）
- 關鍵原則：
- 領域層不依賴其他層（純 Java 對象，無框架依賴）。
- 應用層僅依賴領域層與基礎設施層，不直接操作數據層。
Q：分層架構與微服務架構如何結合使用？
A：
-
微觀層面：每個微服務內部采用分層架構（如訂單服務包含 Controller→Service→Repository）。
-
宏觀層面：微服務間通過 API 網關（網關層）和服務注冊中心協調，形成跨服務的層次結構（如前端層→API 網關→業務微服務→數據存儲）。
-
優勢：既保留微服務的獨立部署優勢，又通過內部分層保證代碼質量。
七、最佳實踐與演進建議
7.1 層次設計最佳實踐
- 控制層次數量：分布式系統建議控制在 3-5 層（如網關層→應用層→業務層→數據層），避免過度分層導致調用鏈路過長。
- 定義清晰接口：層間接口需包含輸入參數校驗、返回值格式、異常處理規范（如通過 Swagger 定義 API 契約）。
- 允許跨層只讀訪問：在性能敏感場景，允許上層直接讀取下層數據（如業務層直接讀取緩存），但禁止寫入操作。
7.2 演進方向
- 服務化改造：將分層架構中的業務層拆分為微服務（如訂單業務層獨立為訂單服務），保留數據層與表現層的分層邏輯。
- 引入中臺概念：在應用層與業務層之間增加業務中臺層，沉淀通用能力（如用戶中心、支付中心）。
- 云原生適配：各層容器化部署（如網關層用 Ingress Controller，業務層用 K8s Deployment），通過 Service Mesh 管理層間通信。
總結：分層架構的核心價值與面試應答策略
核心價值
分層架構是分布式系統設計的 “基礎方法論”，其核心價值不在于層次數量，而在于通過職責邊界的清晰定義，解決復雜系統的可維護性與擴展性問題。在 Java 技術棧中，Spring 生態（Spring MVC、Spring Boot）的設計理念高度契合分層架構（如 Controller→Service→Repository 的三層劃分）。
面試應答策略
- 場景化分析：回答時結合具體業務場景（如電商系統）說明層次劃分，避免空談理論。
- 辯證看待優缺點：承認分層架構的性能開銷，同時強調其在大型團隊協作中的不可替代性。
- 結合演進趨勢：說明如何通過微服務、中臺等概念彌補分層架構的不足，展現架構設計的全局視野。
通過系統化掌握分層架構的設計原則、分布式適配及與其他模式的結合方式，面試者可在回答中清晰闡述 “如何設計高可維護的分布式系統”，展現對架構設計本質的理解與工程實踐能力。
