文件

map文件

Section Cross References
這部分內容描述了各個文件之間函數的調用關系，如下圖main.o(i.main) refers to sys.o(i.sys_stm32_clock_init) for sys_stm32_clock_init，表示main.c文件中的main函數調用了sys.c中的sys_stm32_clock_init函數。i.main表示main函數的入口地址，i.sys_stm32_clock_init表示sys_stm32_clock_init的入口地址。

Removing Unused input sections from the image
這部分內容描述了工程中由于未被調用而被刪除的冗余程序段（函數/數據）。

Image Symbol Table
映像符號表（Image Symbol Table）描述了被引用的各個符號（程序段/數據）在存儲器中的存儲地址、類型、 大小等信息。分為本地符號（Local Symbols）和全局符號（Global Symbols）。

Local Symbols
本地符號（Local Symbols）記錄了用static聲明的全局變量地址和大小， c文件中函數的地址和用static聲明的函數代碼大小，匯編文件中的標號地址（作用域：本文件）。

.text 段
內容：代碼（程序指令）、常量、中斷向量表。
位置：通常放在Flash（只讀存儲器）。
特點：程序不會在運行時修改.text段內容。
map文件里顯示從某個地址（如 0x08000000）開始，大小等于編譯出的代碼量。

.data 段
內容：已初始化的全局變量/靜態變量。
位置：運行時在 RAM，但初始化值存放在Flash。
啟動時操作：Reset_Handler會把Flash中的初值拷貝到 RAM。
map文件里會看到 .data 在RAM中的地址范圍和大小，也會有對應的Load Region指向Flash地址。

.bss 段
內容：未初始化的全局變量/靜態變量，編譯器會自動填0。
位置：RAM中。
啟動時操作：Reset_Handler會把.bss段區域清零。
map文件里會顯示起始地址和大小，初始值全0。

Global Symbols
全局符號（Global Symbols）記錄了全局變量的地址和大小， C文件中函數的地址及其代碼大小，匯編文件中的標號地址（作用域：全工程）。

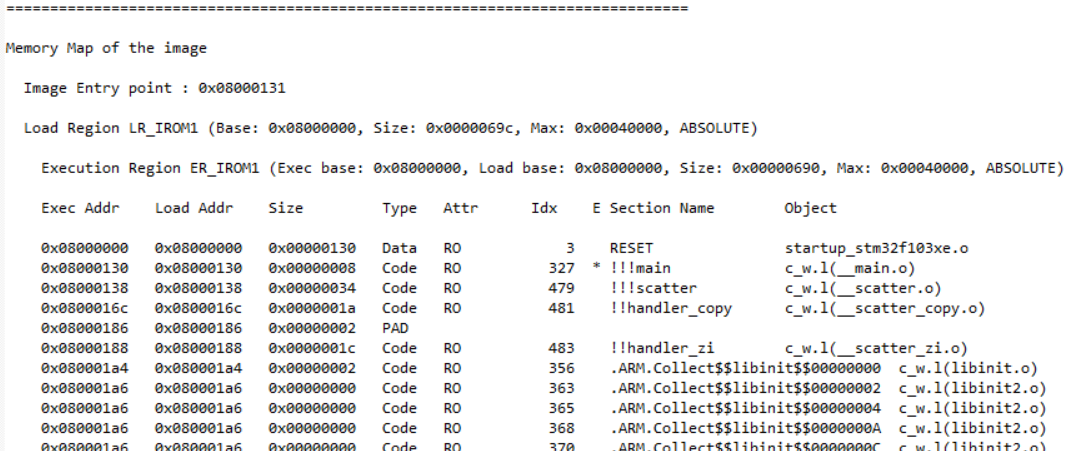

Memory Map of the image

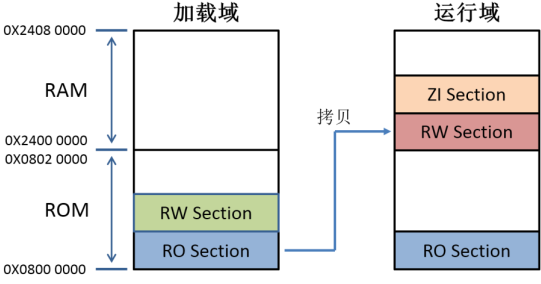

映像文件分為加載域（Load Region）和運行域（Execution Region），一個程序可以有多個加載域，一個加載域有至少一個運行域。加載域?yàn)橛诚癯绦虻膶?shí)際存儲區域，運行域是MCU上電后的運行狀態。加載域和運行域的簡化關系如圖所示，在執行main函數之前， RW（有初值且不為0的變量）數據會被拷貝到RAM區，同時還會在RAM里面創建ZI區（初始化為0的變量）。

映像的入口地址，也就是整個程序運行的起始地址，為0x08000131。
LR_IROM1加載域，其內部包含兩個運行域：ER_IROM1和RW_IRAM1。

Image component sizes
映像組件大小（Image component sizes）給出了整個映像所有代碼（.o）占用空間的匯總信息。

表示.c/.s 文件生成對象所占空間大小（單位：字節，下同），即.c/.s 文件編
譯后所占代碼空間的大小。

表示被提取的庫成員（ .lib）添加到映像中的部分所占空間大小。

表示本工程全部程序匯總后的占用情況。

.S文件

棧空間配置

EQU是宏定義的偽指令， 類似C中的define。定義棧大小為0x00000400字節，1024B（1KB）。
AREA命令匯編一個新的代碼段或者數據段。段名為STACK；NOINIT表示不初始化；READWRITE表示可讀寫；ALIGN=3，表示按照2^3即8字節對齊。
SPACE 分配內存指令， 分配大小為 Stack_Size 字節連續的存儲單元給棧空間。
__initial_sp挨著SPACE放置，表示棧的結束地址，棧是從高往低生長，所以結束地址就是棧頂?shù)刂贰Ｓ糜诖娣啪植孔兞浚瘮?shù)形參等，屬于編譯器自動分配和釋放的內存，大小不能超過內部SRAM的大小。

查看map文件可以看出，棧大小與.s文件配置相同。

這里只定義了棧大小，棧的起始位置在keil的“option for target”的target里配置。

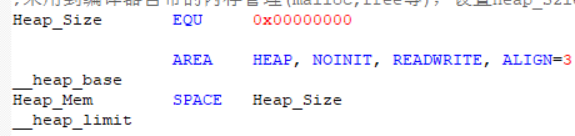

堆空間配置

如果不使用C庫的malloc和free等函數，就用不到堆空間，可以設置Heap_Size的大小為0。

中斷向量表
AREA RESET, DATA, READONLY
定義一個只讀的段名字為RESET，放在數據段里。

.s文件里的中斷向量表（.vectors或者叫中斷向量表）就是一張函數指針表，本質上是一段連續的存儲單元，里面存放的是地址（函數入口地址或者初始棧指針地址），MCU硬件在復位或發生中斷時會根據這張表找到要執行的函數。

 __Vectors     DCD     __initial_sp               ; Top of Stack
                DCD     Reset_Handler              ; Reset Handler
                DCD     NMI_Handler                ; NMI Handler
                DCD     HardFault_Handler          ; Hard Fault Handler
                ...
__Vectors_End

DCD： 分配一個或者多個以字為單位的內存，以四字節對齊，并要求初始化這些內存。
__initial_sp：初始棧頂指針值（MCU 上電后，SP=這個值）。
Reset_Handler的地址：復位時 CPU 會跳轉執行這個函數。
后面依次是NMI、中斷服務函數的入口地址。

中斷發生時，NVIC硬件會去查這張表，取出對應的函數入口地址，CPU 跳轉到這個函數執行。這些函數就是在startup_xxx.s里定義的xxx_Handler。

中斷向量表被放置在代碼段的最前面。程序在FLASH運行時，向量表的起始地址是0x0800 0000。地址0x0800 0000存放的是棧頂?shù)刂贰CD是以四字節對齊分配內存，也就是下個地址是0x0800 0004，存放的是Reset_Handler中斷函數入口地址。向量表中存放的都是中斷服務函數的函數名， 所以C語言中的函數名對芯片來說實際上就是一個地址。

復位程序
AREA |.text|, CODE, READONLY
定義一個名為 .text 的只讀代碼段，存放的是指令（代碼）。|...| 表示名字是字符串，不需要符合符號命名規則。

利用PROC、ENDP這一對偽指令把程序段分為若干個過程，使程序的結構加清晰。
PROC表示子程序開始。

EXPORT Reset_Handler [WEAK]
聲明復位中斷向量Reset_Handler為全局屬性，這樣外部文件就可以調用此復位中斷服務。WEAK表示弱定義，如果外部文件優先定義了該標號則首先引用外部定義的標號，如果外部文件沒有聲明也不會出錯。這里表示復位子程序可以由用戶在其他文件重新實現。

IMPORT __main
IMPORT表示該標號來自外部文件。這里表示__main這個函數來自外部的文件。

LDR R0, =__main
把符號__main的地址加載到寄存器R0。這里的__main不是程序員寫的main()，而是C運行時庫的入口函數（C runtime，CRT）。作用是初始化C環境，比如：
初始化.data段（把Flash中的初始值拷貝到RAM）。
清零.bss段。
調用SystemInit()配置時鐘、外設。
最后才調用真正的main()。_main和main是兩個完全不同的函數。_main代碼是編譯器自動創建的。

BX R0
跳轉到R0里保存的地址，也就是執行__main函數。

ENDP 表示子程序結束。

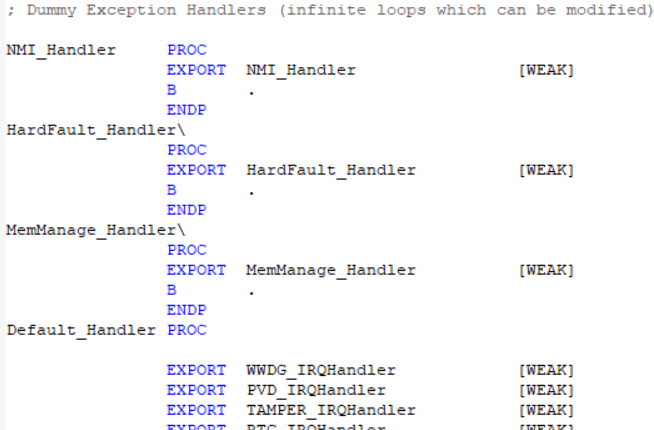

中斷服務程序

中斷函數分為系統異常中斷和外部中斷，外部中斷根據不同芯片有所變化。B指令是跳轉到一個‘.’，表示無限循環。
這些中斷服務函數都被[WEAK]聲明為弱定義函數，如果外部文件聲明了一個標號，則優先使用外部文件定義的標號，如果外部文件沒有定義也不會出錯。

用戶堆棧配置

第一行判斷是否定義了__MICROLIB。__MICROLIB這個宏定義在KEIL的“option for target”的target里配置。如果定義__MICROLIB，則__initial_sp、__heap_base和__heap_limit這三個標號具有全局屬性，可被外部的文件使用。__initial_sp表示棧頂?shù)刂罚琠_heap_base表示堆起始地址，__heap_limit表示堆結束地址。
如果沒有定義__MICROLIB，則使用默認的 C 庫運行。堆棧的初始化由C庫函數__main完成。

IMPORT __use_two_region_memory
告訴匯編器本文件里要用到外部符號__use_two_region_memory，符號的作用是選擇內存分配模型：
two-region model（常見）：堆從RAM的低地址向上長，棧從RAM的高地址向下長，二者之間逐漸逼近。
one-region model：堆和棧放在一起，由用戶自己管理。
大多數 Cortex-M 項目默認就是 two-region 模型。

EXPORT __user_initial_stackheap
對外導出一個函數符號，ARM C庫在啟動時會調用它，用來得到堆和棧的初始位置。
LDR R0, = Heap_Mem
保存堆起始地址。
LDR R1, =(Stack_Mem + Stack_Size)
保存棧大小。
LDR R2, = (Heap_Mem + Heap_Size)
保存堆大小。
LDR R3, = Stack_Mem
保存棧頂指針。
BX LR
跳轉到 LR 標號給出的地址，不用返回。

.sct文件

是Keil/ARM編譯器(ARMCC)或Arm Compiler 6 (armclang)用來描述鏈接過程和內存布局的文件，叫做scatter file（分散加載文件）。新建一個工程時Keil會根據芯片的Flash和RAM大小，生成一個默認的.sct文件。如果需要更復雜的內存分布（多段RAM、外部SDRAM、雙區Flash），開發者需要手動寫.sct。
MCU廠商（如 ST、NXP、瑞薩）提供的Keil示例工程里通常已經寫好了.sct文件，配合啟動文件（startup_xxx.s）使用。

LR_IROM1 0x08000000 0x00040000  {    ; load region size_region
  ER_IROM1 0x08000000 0x00040000  {  ; load address = execution address
   *.o (RESET, +First)
   *(InRoot$$Sections)
   .ANY (+RO)
   .ANY (+XO)
  }
  RW_IRAM1 0x20000000 0x0000C000  {  ; RW data
   .ANY (+RW +ZI)
  }
}

LR_IROM1表示整個工程的 Load Region（裝載位置）——對應 Flash。
ER_IROM1是Execution Region（執行位置）——程序?qū)嶋H運行時的代碼位置。
.ANY (+RO) 把所有只讀段（.text、.rodata）放到 Flash。
.ANY (+RW +ZI)把.data（RW，帶初值的全局變量）和.bss（ZI，Zero Init，未初始化變量）放到RAM。

系統啟動流程

MCU上下電會被復位，上電后執行的程序?qū)嶋H上就是復位時執行的程序。.S類的啟動文件由芯片廠商提供。啟動文件用匯編編寫，是系統上電復位后第一個執行的程序。啟動文件主要做了以下工作：
1、初始化堆棧指針SP = _initial_sp
2、初始化程序計數器指針PC = Reset_Handler（這兩步是硬件完成，無需軟件參與）
3、配置堆棧起始地址、大小
4、初始化.data數據段，從flash中復制到SRAM（這步開始是_main()函數）
5、清零.bss全局未初始化變量
6、調用系統初始化函數systemInit()，配置時鐘系統
7、最終調用main函數

示例

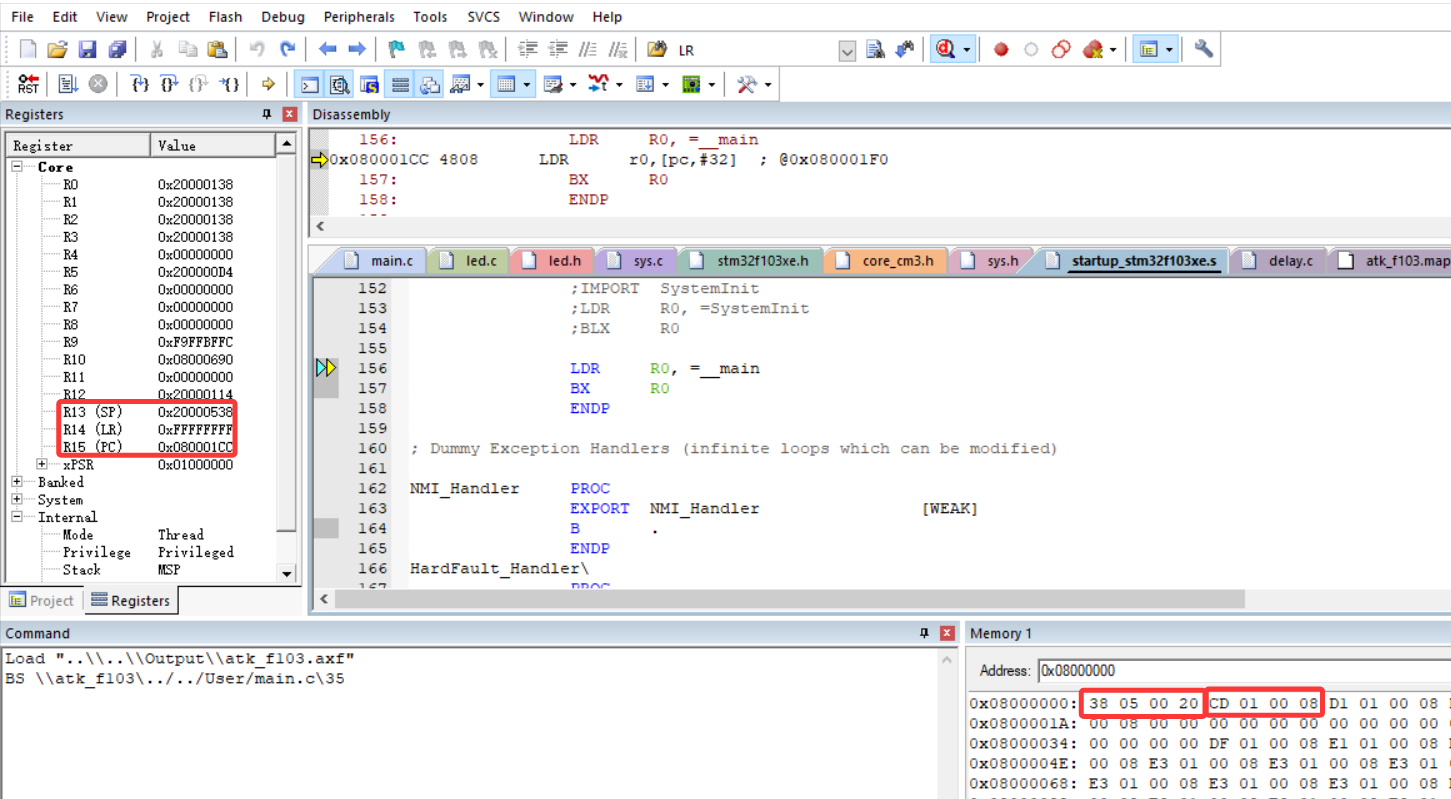

打開一個keil工程，打開debug并點擊reset，查看0x0800 0000處的值，可以看到和SP、PC寄存器的值相同（差一是ARM和thumb指令的規則）。同時查看map文件可以看到，和__initial_sp以及startup_stm32f103xe.o(.text)的值相同。

圖中左邊還能看到，Cortex‐M3處理器擁有R0‐R15的寄存器組。其中R13作為堆棧指針SP。SP有兩個，但在同一時刻只能有一個可以看到。
