這段時間整理上位機的UTF-8編碼耽誤了很多時間，當前已經整理完畢，這兩天已經開始2.30版發布前的收尾整合。

【主要指標】

1、200K存儲深度
2、單通道250Msps，雙通道125Msps，標準的1M歐數量阻抗，標配X10衰減探頭
3、模擬帶寬30M - 50M
4、程控AC/DC耦合切換
5、帶波形校正微調電容
6、電壓量程: ±40mV 到 ±40V
7、硬件觸發 CH1或CH2觸發源
8、5V供電，內置負壓電源電路，支持雙極性信號輸入。
9、主機和模組采用SPI主從通信方式。
10、示波器模組主控采用RP2040，利用RP2040的可編程PIO，完全可以替代傳統的MCU+FPGA方案，絕對是250MHz級別可編程邏輯的小鋼炮。

【軟件使用】

真正意義的多功能開發工具，使用250M示波器模組時，完全不影響串口助手，RTT Viewer，CANFD助手，DAPLINK調試，脫機燒錄等功能同時使用。可以同時使用的意義非凡，比如我們CANFD通信的時候出錯故障，可以方便的250MHz示波器采集波形，采集8Mbps完全無壓力了。

而且還支持以太網和WiFi通信方式，外網使用也沒問題。

下面是初步效果展示，2.30版上位機發布時，將專門錄制一個250M示波器模組和Tek示波器實際效果對比專題視頻，各種測試情況做個系統比較。

注：圖片還是之前的，由于之前在做UTF-8編碼上位機版本，示波器這里中文展示是亂碼，請先忽略，過兩天更新新版截圖和視頻效果。

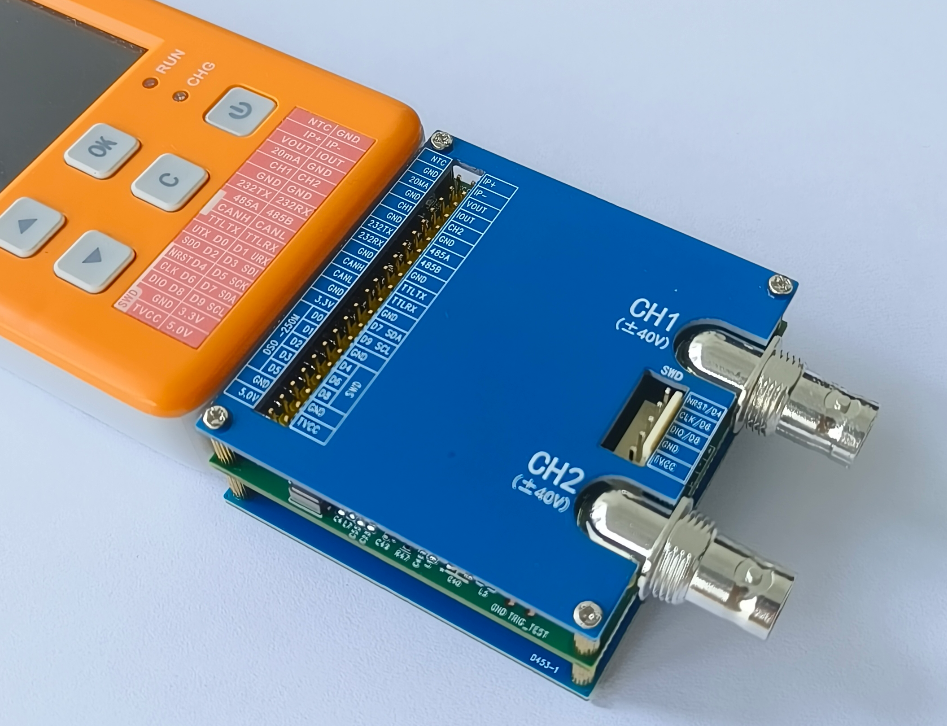

1、硬件效果

2、實測效果（詳細測試，過兩天發布專題視頻）：

（1）采集電感震蕩波形

（2）采集開發板12MHz晶振

（3）測試開發板輸出40mV，50Hz正弦波，開發板輸出的波形效果一般

過兩天錄制專題視頻時，展示下DAC8563的16bit DAC輸出的小信號采集，效果非常棒，效果非常平滑。

200K存儲深度，每個通道100K

采樣率選擇
