轉自：如何使用S7-1200的IEC定時器（IEC timer） | 北島夜話

西門子官網介紹：TIMER

S7-1200的定時器為IEC定時器，用戶程序中可以使用的定時器數量僅僅受CPU的存儲器容量限制。
使用定時器需要使用定時器相關的背景數據塊或者數據類型為IEC_TIMER（或TP_TIME、TON_TIME、TOF_TIME、TONR_TIME）的DB塊變量，不同的上述變量代表著不同的定時器。

注：S7-1200的IEC定時器沒有定時器號（即沒有T0、T37這種帶定時器號的定時器）。

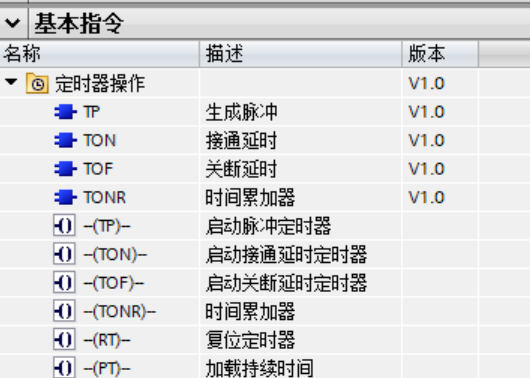

S7-1200包含四種定時器：

• 生成脈沖定時器（TP）　   （Timer Pulse，脈沖定時器）
• 接通延時定時器（TON）?。═imer ON-Delay，延時接通定時器）
• 關斷延時定時器（TOF）    （Timer OFF-Delay，延時 斷開定時器）
• 時間累加器（TONR）        （Timer Accumulator，時間累加定時器）

此外還包含復位定時器（RT）和加載持續時間（PT）這兩個指令。

IEC定時器中常用的參數有五個（可以訪問控制）：

1. IN（Input，定時器啟動，Start timer）；

2. R（Reset，定時器復位，Reset timer）；

3. PT（Preset time，時間預設值，必須大于0）；

4. ET（Elapse time，當前時間值，時間流逝值）；

5. Q（Ouput，輸出）；
