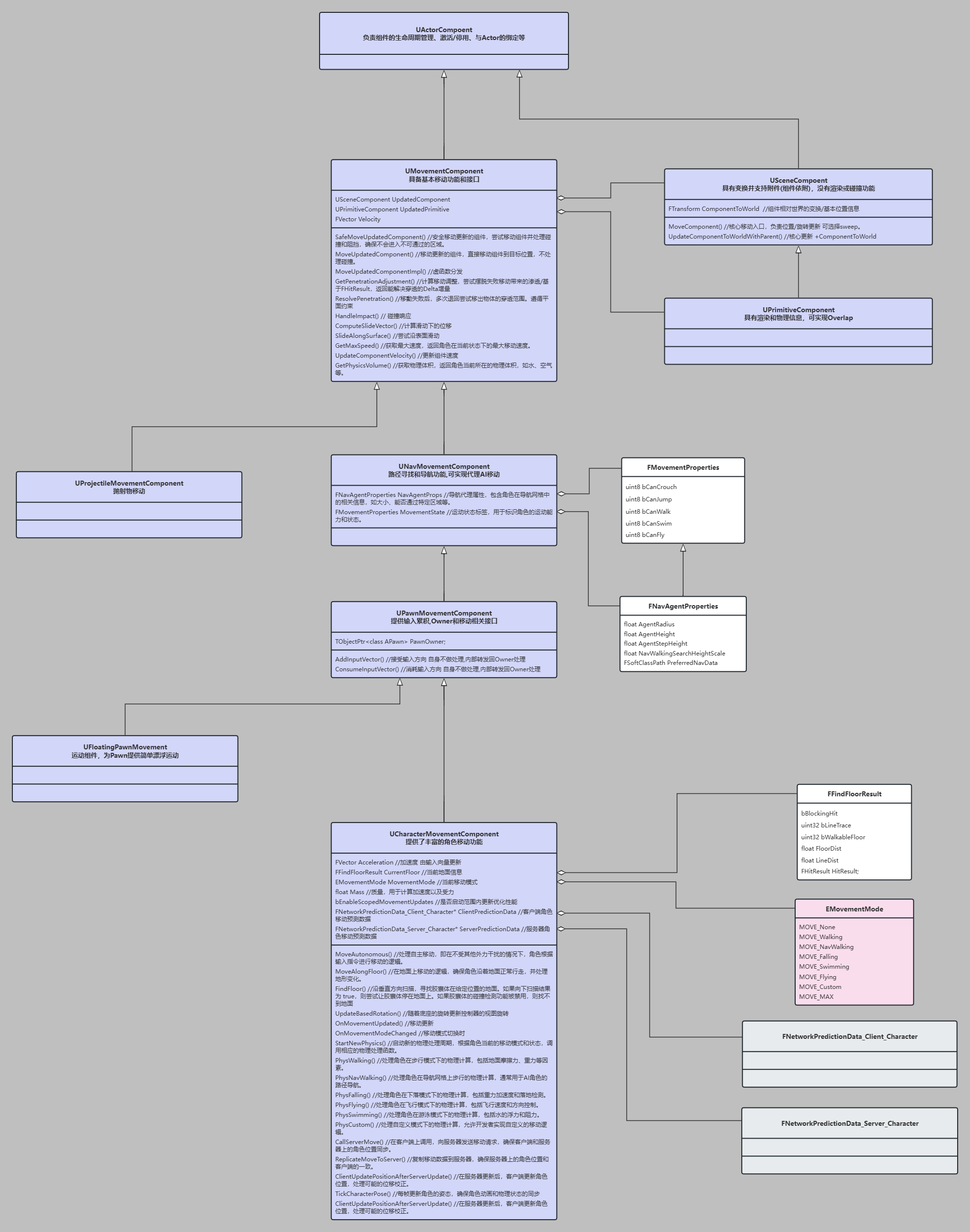

基本組件(繼承鏈):

UActorCompoent  - 負責組件的生命周期管理、激活/停用、與Actor的綁定等
	USceneCompoent - 具有變換并支持附件(組件依附)，但沒有渲染或碰撞功能。
		UPrimitiveCompoent - 具有渲染和物理信息，可以實現Overlap
	UMovementComponent - 具備基本移動功能和接口
		UProjectileMovementComponent - 拋射物移動
		UNavMovementComponent - 路徑尋找和導航功能,可實現代理AI移動
			UPawnMovementComponent - 提供輸入累積,Owner和移動相關接口
				UCharacterMovementComponent - 提供了豐富的角色移動功能
				UFloatingPawnMovement - 運動組件，為Pawn提供簡單運動

基礎移動組件(泛用型)：

USceneComponent
	+FTransform ComponentToWorld 組件相對世界的變換/基本位置信息 //關鍵能力
	-----------------------------------
	MoveComponent() //核心移動入口，負責位置/旋轉更新 可選擇sweep。
	MoveComponentImpl() //虛函數分發
	UpdateComponentToWorldWithParent() //更新 +ComponentToWorld

UMovementComponent
	 +USceneComponent UpdatedComponent //
	 +UPrimitiveComponent UpdatedPrimitive;
	 +FVector Velocity //速度，表示角色當前的移動速度和方向。
	----------------------------------------------
	 SafeMoveUpdatedComponent() //安全移動更新的組件，嘗試移動組件并處理碰撞和阻擋，確保不會進入不可通過的區域。
	 MoveUpdatedComponent() //移動更新的組件，直接移動組件到目標位置，不處理碰撞。
	 MoveUpdatedComponentImpl() //虛函數分發
	 GetPenetrationAdjustment() //計算移動調整，嘗試擺脫失敗移動帶來的滲透/基于FHitResult，返回能解決穿透的Delta增量
	 ResolvePenetration() //移動失敗后，多次退回嘗試移出物體的穿透范圍。遵循平面約束
	 HandleImpact() // 碰撞響應
	 ComputeSlideVector() //計算滑動下的位移
	 SlideAlongSurface() //嘗試沿表面滑動
	 GetMaxSpeed() //獲取最大速度，返回角色在當前狀態下的最大移動速度。
	 UpdateComponentVelocity() //更新組件速度
	 GetPhysicsVolume() //獲取物理體積，返回角色當前所在的物理體積，如水、空氣等。

UNavMovementComponent
	+FNavAgentProperties NavAgentProps //導航代理屬性，包含角色在導航網格中的相關信息，如大小、能否通過特定區域等。
	+FMovementProperties MovementState //運動狀態標簽，用于標識角色的運動能力和狀態。
		uint8 bCanCrouch
		uint8 bCanJump
		uint8 bCanWalk
		uint8 bCanSwim
		uint8 bCanFly

基于GamePlay視角下的底層核心移動函數(此函數為不同移動組件衍生中包裹的核心)：

USceneComponent::MoveComponent()
	virtual MoveComponentImpl() //虛函數轉發
		ConditionalUpdateComponentToWorld()
			UpdateComponentToWorld()
				UpdateComponentToWorldWithParent()
					更新變量：+ComponentToWorld
		InternalSetWorldLocationAndRotation
				UpdateComponentToWorldWithParent()
					更新變量：+ComponentToWorld

移動組件處理移動的核心調用鏈(主要用于處理不同的物理運動狀態下的移動)

UMovementComponent::SafeMoveUpdatedComponent()
	UMovementComponent::MoveUpdatedComponent()
		UMovementComponent::MoveUpdatedComponentImpl()
			+UpdatedComponent -> USceneComponent::MoveComponent();

tips：移動組件必須控制一個能夠存在于世界上的組件。移動組件屬于UActorCompoent的子類。本身不具備坐標，其主要功能是用于控制成員變量USceneComponent UpdatedComponent進行移動

UMovementComponent::SafeMoveUpdatedComponent(const FVector& Delta, const FRotator& NewRotation, bool bSweep, FHitResult& OutHit, ETeleportType Teleport)

USceneComponent::MoveComponent(const FVector& Delta, const FQuat& NewRotation, bool bSweep, FHitResult* Hit=NULL, EMoveComponentFlags MoveFlags = MOVECOMP_NoFlags, ETeleportType Teleport = ETeleportType::None);

衍生移動組件(角色特化型)

//角色特化型移動組件一般用于包含“物理”特性的可操控主體。例如Pawn，Character

Pawn && PawnMovementComponent

PawnMovementComponent的設計上用于為 Pawn 提供更新移動的能力(接口/輔助)，主要目的還是為了子組件鋪墊所提供一些Pawn其關聯的移動的基本功能。提供了一種通用的方式來累積和讀取方向輸入(并不實現具體的移動行為):

UPawnMovementComponent
	+TObjectPtr<class APawn> PawnOwner;
	-----------------------------------
	AddInputVector() //接受輸入方向 自身不做處理,內部轉發回Owner處理
	ConsumeInputVector() //消耗輸入方向 自身不做處理,內部轉發回Owner處理

APawn
	+FVector ControlInputVector //待處理輸入
	+FVector LastControlInputVector //正在處理輸入
	+bUseControllerRotationPitch //使用控制器旋轉
	+bUseControllerRotationRoll //使用控制器旋轉
	+bUseControllerRotationYaw //使用控制器旋轉
	----------------------------------------
	SetupPlayerInputComponent() //設置玩家輸入組件
	CreatePlayerInputComponent()//創建玩家輸入組件

	AddMovementInput()
		//內部最終調用為 APawn::Internal_AddMovementInput();
		//內部包含擁有PawnMovementComponent的轉發，但是實際最終調用相同(轉發回溯)
	ConsumeMovementInputVector()
		//內部最終調用為APawn::Internal_ConsumeMovementInputVector();
		//內部包含擁有PawnMovementComponent的轉發，但是實際最終調用相同(轉發回溯)
	AddControllerPitchInput()
		//內部轉發至AController::AddPitchInput();
	AddControllerYawInput()
		//內部轉發至AController::AddYawInput();
	AddControllerRollInput()
		//內部轉發至AController::AddRollInput();

	GetLastMovementInputVector()//返回LastControlInputVector
	GetPendingMovementInputVector()//返回ControlInputVector

	FaceRotation()//將Pawn的旋轉更新為指定的旋轉，假定為ControlRotation,遵循控制器旋轉設置
	GetViewRotation()// 返回視圖旋轉 通常是控制器旋轉

	UpdateNavAgent()//更新導航代理，確保導航代理屬性與角色狀態同步。
	MoveIgnoreActorAdd()//添加忽略的移動演員，將指定的演員添加到移動忽略列表中，避免與之碰撞

	GetMovementComponent()//此函數為了通用性用了消耗量比較大的查找類去搜尋，可以進行重載變得更快捷

• AddMovementInput()用于收集和存儲移動輸入。主要用于改變Pawn中的ControlInputVector以及LastControlInputVector。本身不會直接導致Pawn移動，而是將輸入量存儲起來供移動組件在每幀更新時處理。
• ControlInputVector，LastControlInputVector 保存了玩家輸入的移動方向和大小，這些輸入量通常在對應的移動組件中進行處理，不會應用到Pawn的移動上。
• 基礎Pawn類中并沒有直接附加UPawnMovementComponent組件。需要自行添加
• UPawnMovementComponent組件并不實現具體的移動行為，其組件含義為提供輸入累積，Owner 關聯和一些移動相關的工具函數
• ControlInputVector->LastControlInputVector（目的是防止在幀之間控制輸入的累積）

輸入-移動/旋轉流程

Pawn中不實現具體的移動邏輯，但是存在已經實現的旋轉邏輯
旋轉流程:

APlayerController::TickActor
	PlayerTick
		UpdateRotation
			APawn::FaceRotation

	如果啟用以下設置中任意一項
	+bUseControllerRotationPitch //使用控制器旋轉
	+bUseControllerRotationRoll //使用控制器旋轉
	+bUseControllerRotationYaw //使用控制器旋轉
	在APawn::FaceRotation中Pawn的旋轉會被啟用的對應控制器旋轉控制(直接SetActorRotation())

如果不是自由相機，盡可能不要使用這個方式，尤其是在Character這種精細化的角色子類。

DefaultPawn（Pawn衍生/模板）

Character 和 DefaultPawn 等子類會自動處理此輸入并移動。
以DefaultPawn舉例，由輸入導致的最終更新位于TickComponent中SafeMoveUpdatedComponent();
DefaultPawn作為基本實現應用類的簡易角色類，是其余角色類的基本模板

UFloatingPawnMovement //運動組件，提供速度,加速度限制，沒有實現重力
	ApplyControlInputToVelocity()//負責將存儲的輸入量轉換為加速度或速度。這一步將輸入量應用到Pawn的速度上，決定Pawn的移動方向和速度。

ADefaultPawn
	+UFloatingPawnMovement MovementComponent //移動組件
	+UStaticMeshComponent MeshComponent //

輸入-移動旋轉流程

• 旋轉由父類Pawn的FaceRotation提供，默認啟用三項控制器旋轉設置
• UFloatingPawnMovement::TickComponent
  • ApplyControlInputToVelocity()消費輸入轉換為Velocity;
  • Velocity轉換為移動差量Delta
  • Delta用于驅動SafeMoveUpdatedComponent()實現實際的移動
  • HandleImpact()和SlideAlongSurface()處理滑動以及物理阻擋
  • UpdateComponentVelocity() 更新組件速度

Character (包含基礎運動學的網絡同步角色)

UCharacterMovementComponent
	+FVector Acceleration //加速度 由輸入向量更新
	+FFindFloorResult CurrentFloor //當前地面信息
	+enum EMovementMode MovementMode //當前移動模式
	+float Mass //質量，用于計算加速度以及受力
	+bEnableScopedMovementUpdates //是否啟動范圍內更新優化性能
	+FNetworkPredictionData_Client_Character* ClientPredictionData //客戶端角色移動預測數據
	+FNetworkPredictionData_Server_Character* ServerPredictionData //服務器角色移動預測數據
	--------------------------------------------------
	MoveAutonomous() //處理自主移動，即在不受其他外力干擾的情況下，角色根據輸入指令進行移動的邏輯。
	MoveAlongFloor() //在地面上移動的邏輯，確保角色沿著地面正常行走，并處理地形變化。
	UpdateBasedRotation() //隨著底座的旋轉更新控制器的視圖旋轉
	StartNewPhysics() //啟動新的物理處理周期，根據角色當前的移動模式和狀態，調用相應的物理處理函數。
	PhysWalking() //處理角色在步行模式下的物理計算，包括地面摩擦力、重力等因素。
	PhysNavWalking() //處理角色在導航網格上步行的物理計算，通常用于AI角色的路徑導航。
	PhysFalling() //處理角色在下落模式下的物理計算，包括重力加速度和落地檢測。
	PhysFlying() //處理角色在飛行模式下的物理計算，包括飛行速度和方向控制。
	PhysSwimming() //處理角色在游泳模式下的物理計算，包括水的浮力和阻力。
	PhysCustom() //處理自定義模式下的物理計算，允許開發者實現自定義的移動邏輯。
	CallServerMove() //在客戶端上調用，向服務器發送移動請求，確保客戶端和服務器上的角色位置同步。
	ReplicateMoveToServer() //復制移動數據到服務器，確保服務器上的角色位置和客戶端的一致。
	ClientUpdatePositionAfterServerUpdate() //在服務器更新后，客戶端更新角色位置，處理可能的位移校正。
	SimulatedTick() //在模擬角色（非本地控制的角色）上調用，用于處理模擬的移動和物理更新。
	TickCharacterPose() //每幀更新角色的姿態，確保角色動畫和物理狀態的同步


ACharacter
	+FBasedMovementInfo BasedMovement //保存角色當前所站立的“基礎”對象的信息，用于處理角色在移動平臺上或其他移動基礎上的相對位置和旋轉。
	+FBasedMovementInfo ReplicatedBasedMovement //復制的基于移動的信息，用于網絡同步，確保客戶端和服務器上的基于移動狀態一致。
	+uint8 ReplicatedMovementMode //復制的移動模式，用于網絡同步，確保客戶端和服務器上的移動模式一致。
	+float ReplicatedServerLastTransformUpdateTimeStamp //復制的服務器最后變換更新時間戳，用于網絡同步，記錄服務器上最后一次變換更新的時間。
	+TObjectPtr<UCharacterMovementComponent> CharacterMovement
	+TObjectPtr<USkeletalMeshComponent> Mesh
	+TObjectPtr<UCapsuleComponent> CapsuleComponent

FBasedMovementinfo //保存有關角色所站立的“基礎”對象的信息的結構。
	+TObjectPtr<UPrimitiveComponent> MovementBase //指向角色所站立的基礎對象的指針，通常是一個移動平臺或其他物理對象
	+FName BoneName //基礎對象上的骨骼名稱，如果角色站立在一個骨骼網格的特定骨骼上，則記錄該骨骼的名稱。
	+FVector_NetQuantize100 Location //角色相對于基礎對象的位置，使用網絡量化格式確保高效同步。
	+FRotator Rotation //角色相對于基礎對象的旋轉。
	+bool bServerHasBaseComponent //表示服務器是否擁有基礎組件。
	+bool bRelativeRotation //表示角色是否相對于基礎對象進行旋轉。
	+bool bServerHasVelocity //表示服務器是否擁有基礎對象的速度信息。

輸入-移動旋轉流程（玩家）

//以下是接受控制器輸入狀態的角色，也就是玩家角色的流程

常規的第三人稱/第一人稱 角色移動邏輯:
AddControllerPitch/Yaw/RollInput //添加對應的控制器旋轉
更新ControlRotation
AddMovementInput //添加移動向量
移動輸入向量被轉換為加速度向量，后續在各類動力學模式中被處理為速度進行移動
通常根據ControlRotation轉換移動向量 //例如攀爬等方向為特殊需要單獨處理

UCharacterMovementComponent::TickComponent()
InputVector = ConsumeInputVector(){return APawn::LastControlInputVector}
UCharacterMovementComponent::ControlledCharacterMove(InputVector, DeltaTime)
Acceleration = ScaleInputAcceleration(ConstrainInputAcceleration(InputVector));
PerformMovement() //完整的移動處理流程
FScopedMovementUpdate // 延遲更新
StartNewPhysics() //在這里處理不同狀態下的移動邏輯
switch (MovementMode){ PhysWalking PhysNavWalking PhysFalling PhyFlying PhysSwimming PhysCustom }
CalcVelocity() //根據加速度計算速度
SafeMoveUpdatedComponent() //核心移動邏輯(每個分支均會包括)
PhysicsRotation()//核心旋轉邏輯。
ComputeOrientToMovementRotation()
// 根據當前運動計算目標旋轉,當使用bOrientRotationToMovement時，基于加速度計算旋轉

正常在地面上的流程棧幀:
![[6bbc850572a1f714064411937e50411e.png]]

PerformMovement

處理絕大部分情況下的每幀運動，是CharacterMovementComponent的核心，其中包含范圍更新移動代碼塊。此代碼塊為PerformMovement的核心
tips:以目的做流程，子列表為核心函數

處理流程如下

• 計時/前置驗證
  • SCOPE_CYCLE_COUNTER（性能統計）
  • HasValidData() / GetWorld() 前置有效性檢查
• 瞬移檢測
  • 更新 bTeleportedSinceLastUpdate 用于在地面上瞬移后強制檢測地面
• 早退（不能移動的情況）
  • 若 MovementMode == MOVE_None 或 UpdatedComponent 不可動或在物理仿真中：
  • 處理 root motion 的消耗（若不是客戶端更新且不忽略根運動），清空/消費 root motion，清除累計力，然后返回。
• 基于移動的地面檢查準備
  • bForceNextFloorCheck |= (IsMovingOnGround() && bTeleportedSinceLastUpdate); 如果我們在地上且發生瞬移，強制下一幀做地面檢查。
• root motion 的增量調整
  • CurrentRootMotion.LastPreAdditiveVelocity += Adjustment;
• 保存舊狀態（調試用）
• 開始范圍移動更新（性能/一致性保障）
  • FScopedCapsuleMovementUpdate ScopedMovementUpdate(UpdatedComponent, bEnableScopedMovementUpdates);減少重復性碰撞檢測
• 根據基座運動更新或者延遲更新位置
  • MaybeUpdateBasedMovement(DeltaSeconds)
    • UpdateBasedMovement(DeltaSeconds)
      • UpdateBasedRotation(FinalRotation, PawnDeltaRotation.Rotator());
• 清理無效的 RootMotion Source
  • CurrentRootMotion.CleanUpInvalidRootMotion(DeltaSeconds, *CharacterOwner, *this);
• 應用累計外力
  • ApplyAccumulatedForces(DeltaSeconds)：把外部施加到 character 的力（launch、external forces）轉換為速度/影響。
• 更新角色狀態（移動前）
  • UpdateCharacterStateBeforeMovement(DeltaSeconds);移動前修正狀態 //源碼中為蹲伏狀態的切換
• 檢查MOVE_NavWalking
  • TryToLeaveNavWalking(); 查詢是否需要做離開導航步行狀態的轉換
• 處理延遲的 Launch
  • HandlePendingLaunch() Character::LaunchCharacter() 被延遲執行時在此生效
  • ClearAccumulatedForces 清除累計力
• 準備/收集 Root Motion（在物理前）
  • 存在根運動且不由客戶端更新：
    • `IsPlayingRootMotion()
      • TickCharacterPose()，并轉換動畫 local->world。
    • CurrentRootMotion.PrepareRootMotion(...)：準備合成/累積來自非動畫來源的 root motion。
• 應用 Root Motion 到 Velocity
  • HasAnimRootMotion() animation root motion 轉成世界空間速度，覆蓋 Velocity
    • `RootMotionParams = ConvertLocalRootMotionToWorld()
    • AnimRootMotionVelocity = CalcAnimRootMotionVelocity()
    • Velocity = ConstrainAnimRootMotionVelocity()
  • else
    • 若 HasOverrideVelocity，合成 override velocity 到 Velocity。
• NaN 校驗
  • 宏 ensureMsgf(!Velocity.ContainsNaN() 確保速度合法，避免災難性崩潰
• 清除跳躍輸入與計數
  • CharacterOwner->ClearJumpInput(DeltaSeconds);
  • NumJumpApexAttempts = 0;
• 主要物理移動調用
  • StartNewPhysics(DeltaSeconds, 0) 真正移動角色地方，存在基本的動力學
• 再次驗證有效性
• 移動后更新角色
  • UpdateCharacterStateAfterMovement(DeltaSeconds);移動后修正狀態 //源碼中為蹲伏狀態的切換
• 旋轉處理
  • PhysicsRotation(DeltaSeconds);
• 應用 Root Motion 的旋轉
  • `HasAnimRootMotion()
    • MoveUpdatedComponent(FVector::ZeroVector, NewActorRotationQuat, true)}
  • CurrentRootMotion.HasActiveRootMotionSources()
    • MoveUpdatedComponent(FVector::ZeroVector, NewActorRotationQuat, true);
• 消費路徑跟隨請求速度
  • `LastUpdateRequestedVelocity = bHasRequestedVelocity ? RequestedVelocity : FVector::ZeroVector;
  • bHasRequestedVelocity = false;
• 觸發移動更新回調
  • OnMovementUpdated(DeltaSeconds, OldLocation, OldVelocity);
• 結束范圍移動更新
  • 退出 FScopedCapsuleMovementUpdate，讓變換/碰撞狀態最終生效。
• 外部事件回調
  • CallMovementUpdateDelegate(DeltaSeconds, OldLocation, OldVelocity)：廣播外部監聽者（在 scoped update 之外，以便事件能看到最終 Overlaps 等）。
• 保存/更新基座位置選項
  • 根據 CVar 選擇 SaveBaseLocation() 或 MaybeSaveBaseLocation()（修復/優化相關行為）。
• 更新組件速度緩存
  • UpdateComponentVelocity()：把 movement component 的 Velocity 同步到 UpdatedComponent 的 velocity 等。
• 網絡相關：盡早取消自適應頻率 Throttle
  • 在服務器權威下，如果 actor 移動了并且網絡更新在被節流，可能會調用 NetDriver->CancelAdaptiveReplication(CharacterOwner) 來確保快速同步。
• 計算/保存本幀最終位置/旋轉并在服務端處理 timestamp
  • NewLocation = UpdatedComponent->GetComponentLocation()，NewRotation = UpdatedComponent->GetComponentQuat()。若 server 且 transform 改變，保存 ServerLastTransformUpdateTimeStamp（有條件使用客戶端時間戳）。
• 保存 LastUpdateLocation/Rotation/Velocity
  • LastUpdateLocation = NewLocation; LastUpdateRotation = NewRotation; LastUpdateVelocity = Velocity; —— 用于下一幀比較/差分和網絡預測。

工程要點：
在CharacterMovementComponent中處理旋轉的是PhysicsRotation:其核心變量為DesiredRotation
由Orient Rotation to movement和bUseControllerDesiredRotation決定DesiredRotation計算方式
ComputeOrientToMovementRotation();//根據當前運動計算目標旋轉,當使用bOrientRotationToMovement時，基于加速度計算旋轉

UpdateBasedRotation ：當角色所依附的 Base（比如旋轉的平臺/載具/重力基座）發生旋轉 時，同步調整角色相關的朝向（主要是 Controller 的 ControlRotation / 視角）并根據設置決定是否把基座的 roll （翻滾）應用到角色/攝像機上。它在 PerformMovement 中計算出 pawn 因基座旋轉產生的增量旋轉（delta） 后被調用，允許移動組件修正最終的角色朝向或?qū)刂破饕暯亲鲱~外處理。

旋轉基座處理的調用棧
PerformMovement
MaybeUpdateBasedMovement
UpdateBasedMovement
UpdateBasedRotation //前置有移動基座的判斷，只有進入移動基座才會在此進入這個

關于添加推動力 兩個一個描述為一次性推動 一個為每幀推動，實際上完全相同。且每幀推動還會被*幀 使其大量縮減
