實驗4 匯編應用編程和c語言程序反匯編分析
一、實驗結論
1.實驗任務1
編程：在屏幕中間分別顯示綠色、綠底紅色、白底藍色的字符串'welcome to masm!'
實現以上實驗任務的源代碼task1.asm如下所示:
1 assume cs:code, ds:data 2 data segment 3 db 'welcome to masm!' ;存放字符的數據 4 db 00000010B, 00100100B, 01110001B ;存放字符顏色屬性的數據 5 data ends 6 code segment 7 start:mov ax, data 8 mov ds, ax ;設置數據段地址，指明數據從哪里來 9 mov ax, 0b800H 10 mov es, ax ;設置附加段地址，指明數據到哪里去 11 mov bx, 16 ;獲取顏色數據的偏移地址 12 mov di, 1824 ;附加段數據的偏移地址 13 mov cx, 3 ;設置循環次數為3 14 s1: mov si, 0 ;數據段數據的偏移地址 15 push cx ;使用cx之前保存其原來的數據 16 mov cx, 16 ;設置循環次數為16 17 s2: mov al, ds:[si] ;取第(si+1)個字符數據 18 mov ah, ds:[bx] ;取第(bx-15)個顏色屬性數據 19 mov es:[di], ax ;將攜帶顏色屬性的字符寫入到顯存中 20 add di ,2 ;附加段的偏移地址自增2，以便下一次寫入字符數據 21 inc si ;取下一個字符的ASCII碼 22 loop s2 23 add di, 128 ;開始寫入下一行 24 inc bx ;改變下一行字符的顏色屬性 25 pop cx ;恢復cx的原先值 26 loop s1 27 mov ah, 4ch 28 int 21h 29 code ends 30 end start

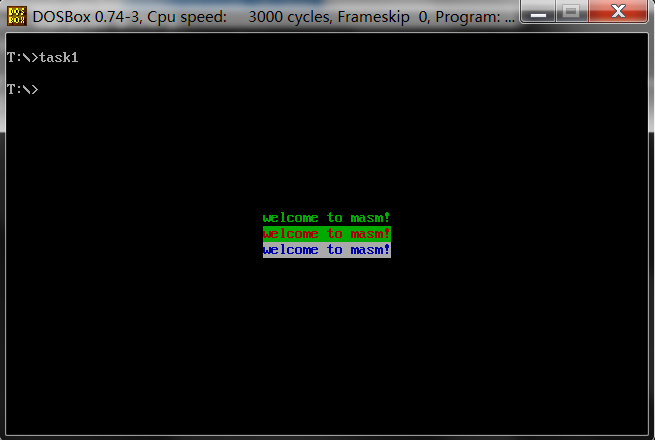

將上述源程序task1.asm匯編、鏈接為程序task1.exe，其運行結果如下所示：
實現思路：
對于本實驗任務來說，最為關鍵的還是需要理解 80×25 彩色模式是怎樣的一個模式。而了解了80×25 彩色模式之后就可以推算出字符應該寫入到
顯存的何處位置，才會有中央展示的效果。80×25的彩色字符模式，即一屏25行80列。每一行顯示一個字符需要兩個字節（低位字節存放字符的ASCⅡ
碼值，高位字節存放字符的顯示屬性），一共160個字節。默認，在顯存第0列顯示時，對應的顯存空間為B8000H ~ B8F9FH。這里展示我們需要寫入
三行數據的顯存偏移地址：
由80×25的彩色組織模式可以得出，我們需要連續寫入32個字節的數據。從上述表中可以看出我們需要在偏移地址為1760位置處開始寫入數據，但是在
1760處開始寫入數據的話，顯示的數據就不是在屏幕中央了。所以，根據寫入的32字節數據以及1760~1919這個范圍，我們可以計算出在中央顯示數據
的顯存偏移地址為[(1760+80)-16]=1824，同時也可以計算出下一行數據應該寫入的顯存偏移地址為(1824+160)=1984。但是為了只使用一個di寄存器來
間接尋址，我們需要考慮第一行最后一個數據后到第二行第一個數據開始所相差的字節數為[(80-16)*2] = 128。這便是“add di, 128”這條語句的由來。解
決了這些問題之后，只需要考慮使用雙重循環即可，內層循環負責寫入一行數據，外層循環控制寫入幾行數據。設置雙重循環期間需要注意cx寄存器的
使用，在使用cx控制內層循環的時候需要將原cx的值保存到棧當中，然后再去設置cx寄存器的值。
2. 實驗任務2
實驗任務：編寫子程序printStr，實現以指定顏色在屏幕上輸出字符串。調用它，完成字符串輸出。
使用任意一款文本編輯器，編寫8086匯編源程序task2.asm。源代碼如下：
1 assume cs:code, ds:data 2 data segment 3 str db 'try', 0 4 data ends 5 6 code segment 7 start: 8 mov ax, data 9 mov ds, ax 10 11 mov si, offset str ;data數據段的間接尋址方式 12 mov al, 2 ;設置顏色入口參數為綠色 13 call printStr ;調用子程序printStr 14 15 mov ah, 4ch 16 int 21h 17 18 printStr: 19 push bx 20 push cx 21 push si 22 push di 23 ;將寄存器的狀態保存到棧中 24 mov bx, 0b800H 25 mov es, bx ;設置附加段地址，指明數據到哪里去 26 s: mov cl, [si] ;將data數據段中偏移地址為si的字節數據存放到cl寄存器中 27 mov ch, 0 ;將寄存器ch設置為0 28 jcxz over ;如果cx寄存器的值為零則跳轉到over繼續執行；否則，不作任何操作 29 mov ch, al ;將顏色入口參數綠色放到ch寄存器中 30 mov es:[di], cx ;將帶有顏色屬性的字符寫入到顯存空間中 31 inc si ;取data數據段中的下一個字節數據 32 add di, 2 ;附加段的偏移地址自增2，以便下一次寫入 33 jmp s ;無條件跳轉到s繼續執行 34 35 over: ;從棧中恢復寄存器的狀態 36 pop di 37 pop si 38 pop cx 39 pop bx 40 ret 41 42 code ends 43 end start

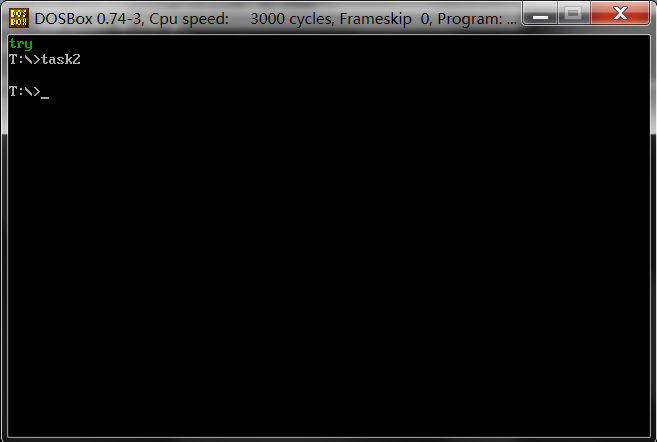

將上述匯編源程序task2.asm匯編、鏈接成程序task2.exe，其運行結果如下所示：
對源程序task2.asm做如下的修改：
把line3改為:
1 str db 'another try', 0
把line12改為：
1 mov al, 4

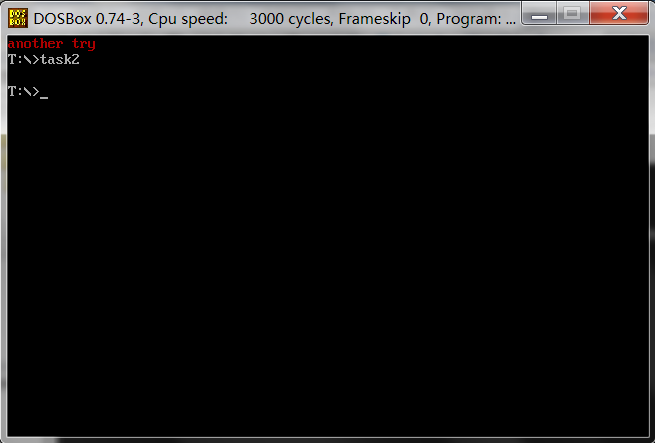

將更改后的匯編源程序task2.asm匯編、鏈接成程序task2.exe，其運行結果如下所示：
問題分析:
（1）line19-22, line36-39，這組對稱使用的push、pop，這樣用的目的是什么？
答：由于line24~line34之間的匯編代碼改變了bx、cx、si、di這四個寄存器的值，而且這些寄存器的改變是出現在子程序當中的。那么在子程序被調用的
時候這四個寄存器的原有值會被更改，當子程序返回之前將四個寄存器的原值從棧中恢復，就不會導致主調函數中的寄存器值出現意外的值。其目
的就是在子程序被調用之后將各寄存器的狀態恢復到子程序被調用之前的狀態。
（2）ine30的功能是什么？
答：line30行的代碼內容為“mov es:[di], cx”。首先，根據源代碼先前描述知道寄存器es的值為B800H，而di初始值為0。其次，cx的低位是存儲字符的
ASCII值（字符的ASCII值來自于data數據段），而cx的高位是存儲字符顏色的屬性值（屬性值來自于入口參數al）。那么“mov es:[di], cx”的功能
就是“將帶有顏色屬性的字?jǐn)?shù)據字符寫入到地址為B800：0的顯存空間中”。
3. 實驗任務3
使用任意一款文本編輯器，編寫8086匯編源程序task3.asm。源代碼如下：
1 assume cs:code, ds:data 2 data segment 3 x dw 1984 4 str db 16 dup(0) 5 data ends 6 7 code segment 8 start: 9 mov ax, data 10 mov ds, ax 11 mov ax, x 12 mov di, offset str 13 call num2str 14 15 mov ah, 4ch 16 int 21h 17 18 num2str: 19 push ax 20 push bx 21 push cx 22 push dx 23 24 mov cx, 0 25 mov bl, 10 26 s1: 27 div bl 28 inc cx 29 mov dl, ah 30 push dx 31 mov ah, 0 32 cmp al, 0 33 jne s1 34 s2: 35 pop dx 36 or dl, 30h 37 mov [di], dl 38 inc di 39 loop s2 40 41 pop dx 42 pop cx 43 pop bx 44 pop ax 45 46 ret 47 code ends 48 end start
實驗任務：

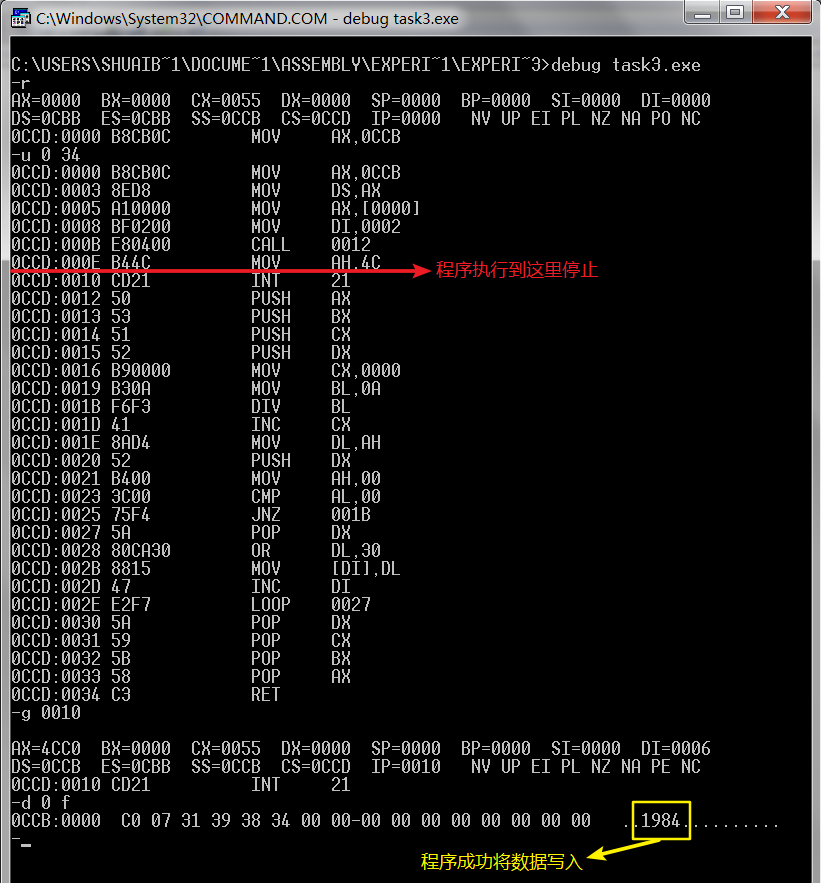

（1）對task3.asm進行匯編、鏈接，得到可執行程序后，在debug中使用u命令反匯編，使用g命令執行到line15(程序退出之前)，使用d命令查看數據段
內容，觀察是否把轉換后的數字字符串'1984'存放在數據段中str標號后面的單元。
（2）對task3.asm源代碼進行修改、完善，把task2.asm中用于輸出以0結尾的字符串的子程序加進來，實現對轉換后的字符串進行輸出。
答：實現對轉換后的字符串進行輸出的task3.asm完整源程序如下所示：
1 assume cs:code, ds:data 2 data segment 3 x dw 1984 4 str db 16 dup(0) 5 data ends 6 7 code segment 8 start: 9 mov ax, data 10 mov ds, ax 11 mov ax, x 12 mov di, offset str 13 call num2str 14 mov al, 2 ;設置顏色入口參數為綠色 15 call printStr ;調用printStr子程序 16 17 mov ah, 4ch 18 int 21h 19 20 num2str: 21 push ax 22 push bx 23 push cx 24 push dx 25 26 mov cx, 0 27 mov bl, 10 28 s1: 29 div bl 30 inc cx 31 mov dl, ah 32 push dx 33 mov ah, 0 34 cmp al, 0 35 jne s1 36 s2: 37 pop dx 38 or dl, 30h 39 mov [di], dl 40 inc di 41 loop s2 42 43 pop dx 44 pop cx 45 pop bx 46 pop ax 47 48 ret 49 50 printStr: 51 push bx 52 push cx 53 push si 54 push di 55 56 mov bx, 0b800H 57 mov es, bx 58 mov di, 0 59 mov si, offset str ;將數據段的偏移地址指向存放數字字符的str 60 s: mov cl, [si] 61 mov ch, 0 62 jcxz over 63 mov ch, al 64 mov es:[di], cx 65 inc si 66 add di, 2 67 jmp s 68 69 over: pop di 70 pop si 71 pop cx 72 pop bx 73 ret 74 75 code ends 76 end start

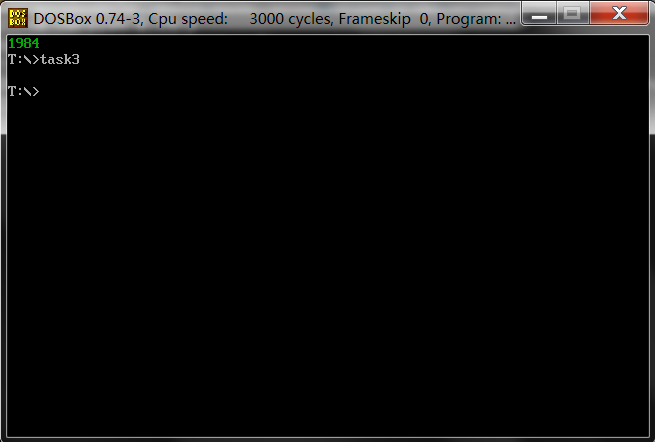

將更改后的匯編源程序task3.asm匯編、鏈接成程序task3.exe，其運行結果如下所示：
4. 實驗任務4
使用任意一款文本編輯器，編寫8086匯編源程序task4.asm。源代碼如下：
1 assume cs:code, ds:data 2 data segment 3 str db 80 dup(?) 4 data ends 5 6 code segment 7 start: 8 mov ax, data 9 mov ds, ax 10 mov si, 0 11 12 s1: 13 mov ah, 1 14 int 21h 15 mov [si], al 16 cmp al, '#' 17 je next 18 inc si 19 jmp s1 20 next: 21 mov cx, si 22 mov si, 0 23 s2: mov ah, 2 24 mov dl, [si] 25 int 21h 26 inc si 27 loop s2 28 29 mov ah, 4ch 30 int 21h 31 code ends 32 end start

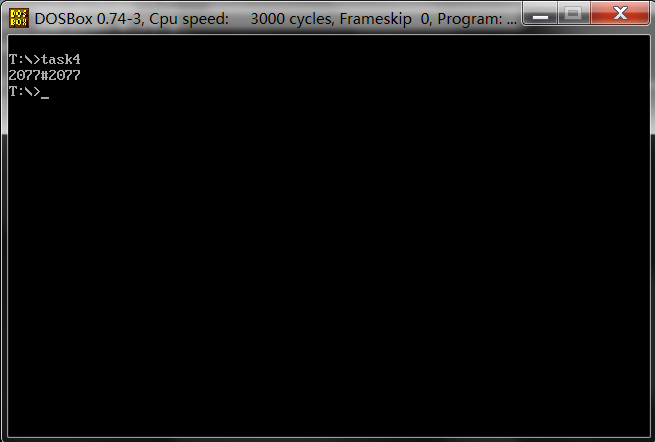

將上述的task4.asm匯編、鏈接得到程序task4.exe。運行此程序然后輸入一個字符串并以#結束，程序運行結果如下所示：
實驗任務：
（1）line12-19實現的功能是？
1 mov ah, 1 2 int 21h ;使用軟中斷的１號子功能，從鍵盤中讀入一個字符 3 mov [si], al ;將從鍵盤中讀入的一個字符存放到data數據段中 4 cmp al, '#' ;將讀入的字符與'#'比較 5 je next ;如果讀入的字符是'#'，那么跳轉到next程序段繼續執行；否則不作任何操作 6 inc si ;data數據段的偏移地址自增1 7 jmp s1 ;繼續讀入下一個字符
答：綜合上述匯編代碼注釋，line12-19實現的功能是“一直從鍵盤讀入字符，并將讀入的字符存放到data數據段當中，直到遇到輸入符號為'#'為止”。
（2）line21-27實現的功能是？
1 mov cx, si ;設置循環的執行次數為讀入字符的個數 2 mov si, 0 ;數據段中取數據的間接尋址方式 3 s2: mov ah, 2 4 mov dl, [si] ;將數據段中偏移量為si的字節數據存放到dl寄存器中 5 int 21h ;使用軟中斷的２號子功能，在顯示屏上輸出存放在dl中的字符 6 inc si ;取data段的下一個字節數據 7 loop s2
答：綜合上述匯編代碼注釋，line21-27實現的功能是“將存放在data數據段中的字符打印到顯示屏上，打印的字符個數就是讀入的字符個數”。
5. 實驗任務5
在visual studio集成環境中，編寫一個簡單的包含有函數調用的c程序。代碼如下：
1 #include<stdio.h> 2 int sum(int, int); 3 4 int main() { 5 int a = 2, b = 7, c; 6 c = sum(a, b); 7 return 0; 8 } 9 10 int sum(int x, int y) { 11 return (x + y); 12 }

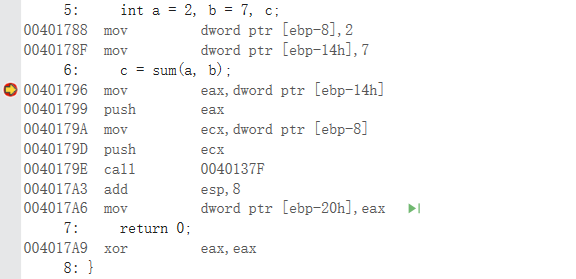

在line6, line11分別設置斷點，在調試模式下，查看反匯編代碼。line6的反匯編代碼如下圖所示：
line11的反匯編代碼如下圖所示：
實驗任務：
分析反匯編代碼，從匯編的角度，觀察高級語言中參數傳遞和返回值是通過什么實現的，以及參數的入棧順序，返回值的帶回方式。
line6反匯編代碼的部分注釋：
5: int a = 2, b = 7, c; mov dword ptr [ebp-8],2 ;在main函數棧幀中距棧底為8的位置定義雙字變量a并為其賦初值2 mov dword ptr [ebp-14h],7 ;在main函數棧幀中距棧底為14的位置定義雙字變量b并為其賦初值7 6: c = sum(a, b); mov eax,dword ptr [ebp-14h] push eax ;先將雙字變量b壓棧 mov ecx,dword ptr [ebp-8] push ecx ;然后將雙字變量a壓棧 call 0040137F add esp,8 mov dword ptr [ebp-20h],eax ;在main函數棧幀中距棧底為20的位置定義雙字變量b并為其賦sum函數的返回值eax 7: return 0; xor eax,eax ;將eax快速置零 8: }
line11反匯編代碼的部分注釋：

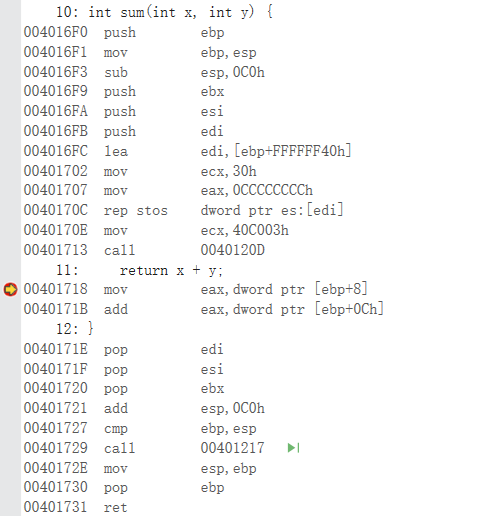

10: int sum(int x, int y) { push ebp ;使用棧底指針寄存器之前，先將其原先值保存到棧中 mov ebp,esp ;原棧頂變?yōu)樾聴５祝梢钥醋鱯um函數壓棧，此時棧底為main方法棧幀 sub esp,0C0h ;重新設置棧頂指針寄存器的值，為新棧開辟內存空間 push ebx push esi push edi ;保存寄存器狀態以便恢復 lea edi,[ebp+FFFFFF40h] mov ecx,30h mov eax,0CCCCCCCCh rep stos dword ptr es:[edi] ;串傳送指令，將eax寄存器的值轉送到es:[edi]的內存空間中，傳送方向取決于DF標志寄存器的值，而傳送次數取決于ecx的值。 mov ecx,40C003h call 0040120D 11: return (x + y); mov eax,dword ptr [ebp+8] ;在main函數棧幀中取距原esp為8的雙字?jǐn)?shù)據即副本a，注意main函數中定義的a變量存儲在原ss:[ebp-8]的位置。 add eax,dword ptr [ebp+0Ch];在main函數棧幀中取距原esp為12的雙字?jǐn)?shù)據即副本b，然后與eax即副本a做加法運算并將運算結果送回eax中， ;注意main函數中定義的變量b存儲在原ss:[ebp-14]的位置。 12: } pop edi pop esi pop ebx ;將寄存器的狀態復原 add esp,0C0h ;還原esp，與“sub esp,0C0h”操作相對應 cmp ebp,esp call 00401217 mov esp,ebp ;新棧底恢復為原棧頂，相當于sum函數出棧，此時棧中只有main方法 pop ebp ;還原原棧底
ret
答：根據上述反匯編代碼的注釋分析，從匯編的角度來看，高級語言中參數傳遞是通過棧來實現的，并且靠近主調函數棧頂中的參數相當于是形參，
而靠近主調函數棧底中的參數相當于實參，這就是在高級語言的值傳遞過程中，形參和實參互不影響的原因。然后被調函數的返回值在該例中
是通過eax寄存器來存儲的，程序返回到主調函數可以通過eax寄存器來獲取被調函數的返回值。至于函數調用過程中參數的如入棧順序可以從
line6的反匯編代碼中看出，在該例主調函數的函數調用過程中，參數b先入棧，參數a后入棧；而在被調函數的執行過程中，副本a先被訪問，
副本b后被訪問。
