引言

此篇文章僅作筆記分享，內容來源為：

【正點原子】全是干貨 | 手把手教你學STM32的LTDC

這一節課目的就是了解一下RGBLCD。

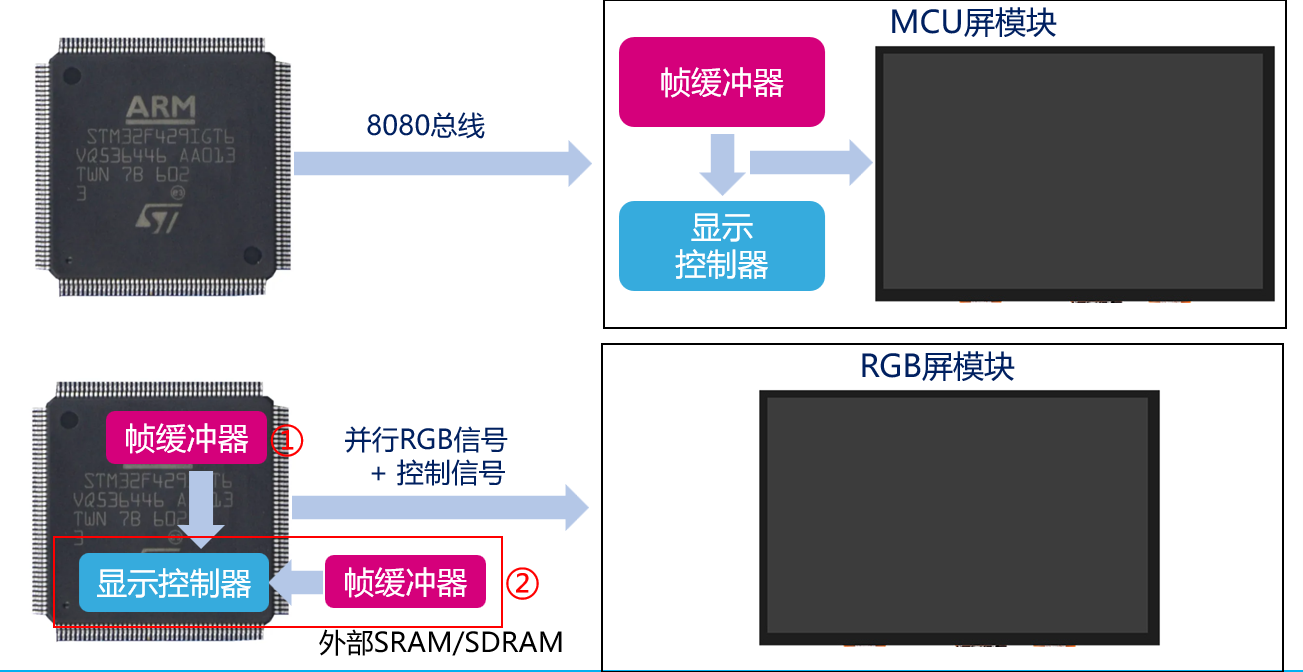

嵌入式圖像系統

TFTLCD 屏

主控芯片通過 8080總線與 TFTLCD 屏進行通訊，由于 TFTLCD 內部自帶幀緩沖器和顯示控制器（控制芯片在屏幕中），所以主控芯片只需要通過 FMC 接口模擬 8080時許，即可控制 TFTLCD 屏（故 TFTLCD 屏也叫做 MCU 屏）。

RGBLCD 屏

RGBLCD 屏與 TFTLCD 屏最明顯的不同則是，RGBLCD 屏中沒有自帶的幀緩沖器和顯示控制器（控制芯片在屏幕中），所以主控芯片是通過并行的 RGB 總線，發送 RGB 信號 + 控制信號來控制 RGB 屏模塊（僅僅是個屏幕，其中無 MCU）。
所以這時候就要用上主控芯片上的顯示控制器 LTDC 和其片上或者片外的 幀緩沖器 SRAM / SDRAM。

RGBLCD 簡介

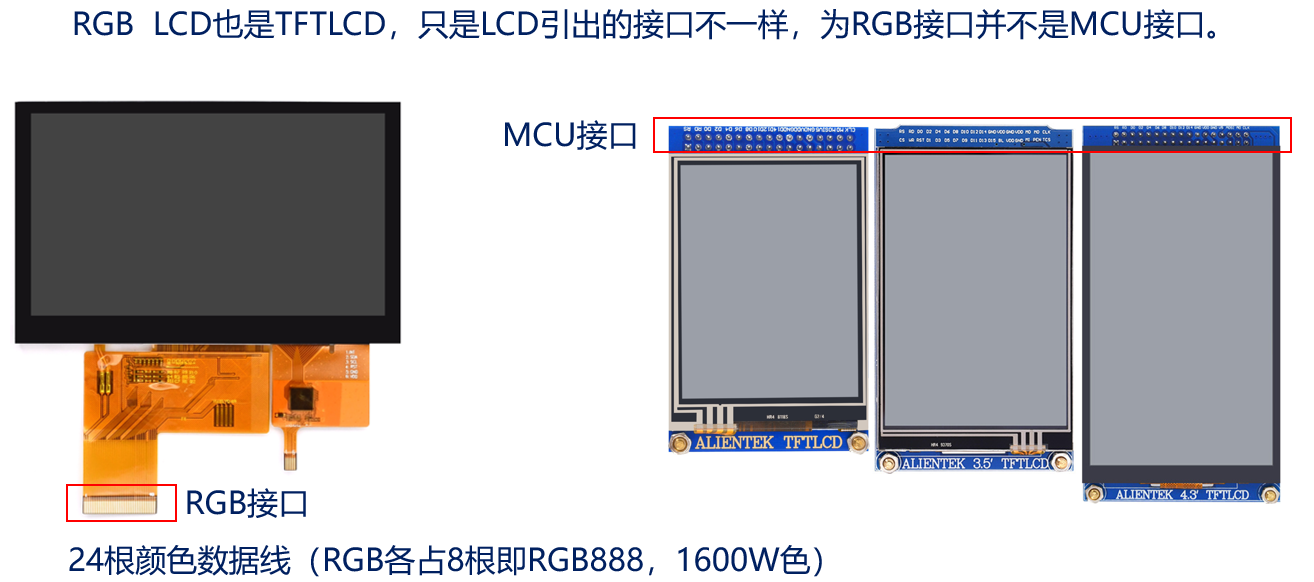

接口

RGBLCD 屏上的芯片其實是觸摸芯片，RGBLCD 分為兩層，上層為觸摸屏，下層為顯示屏。

信號線

驅動模式

DE 同步模式：使用 DE 有效信號來確定有效數據，一行有 800個像素點。
HV 同步模式：一幀的數據，在屏幕上一行一行的掃描，直到把整個屏幕掃描完成。使用 HSD 行同步信號。
下圖是兩種模式，上面是 HV 同步模式的時許，主要就是 HSD 行同步信號來確定有效數據；下面是 DE 同步模式，使用 DE 有效信號來確定有效數據。

時序配置

垂直掃描時序

在一個 VSD 垂直同步時序里面，有 480個 HSD 水平同步信號的周期，在一個 HSD 水平同步信號里面，有 800個像素點需要刷新。下圖中即包含包含了 DE 同步模式，也包含了 HV 同步模式：

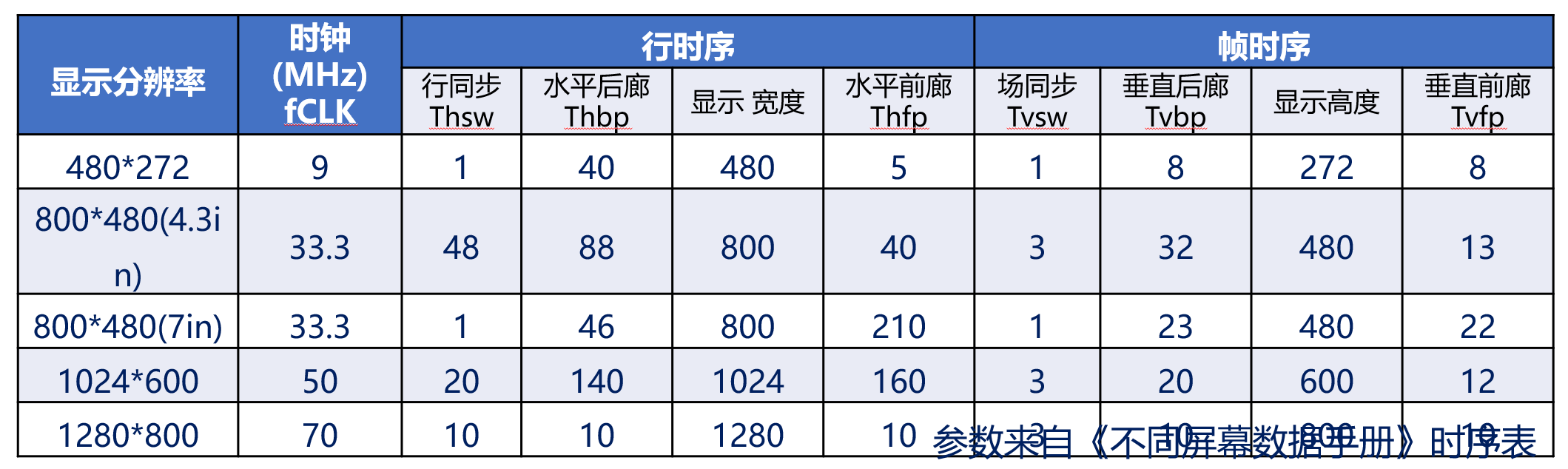

不同分辨率的 LCD 時序參數

ATK - 4.3 800 * 480 規格書：
這里是規格書的下載地址：正點原子 ATK 4.3 800*480 屏幕規格書
提取碼：6kig
