引言

前段時間測試 fft 計算頻率的準確性時，發現用定時器觸發 ADC 采樣所設置的采樣率在某些頻率上十分的不準確，并且會產生非常嚴重的頻譜泄露問題（具體可以看上一篇文章：頻譜泄露原因）。
下面是我封裝的一個設置定時器頻率的函數：

#include "set_samplingrate.h"

/**
 * @brief 根據輸入?yún)?shù)設置定時器以調整采樣率
 *
 * 此函數依據給定的定時器時鐘頻率和期望的采樣率，計算并設置定時器的自動重載寄存器值，
 * 從而間接控制采樣達到期望采樣率。
 *
 * @param timerHandle 定時器句柄。
 * @param Timer_ClockFreq 定時器的時鐘頻率。
 * @param SamplingRate 期望的采樣率。
 * @return 返回期望設置的采樣率。
 *
 * @note 函數依賴定時器句柄已正確初始化，且相關硬件寄存器和庫函數正常工作。
 */
float32_t Set_SamplingRate(TIM_HandleTypeDef* htim, float32_t Timer_ClockFreq, float32_t SamplingRate)
{
    // 聲明變量用于存儲定時器經過預分頻后的頻率
    float32_t Timer_After_PSC_Freq;
    Timer_After_PSC_Freq = Timer_ClockFreq / (float32_t)(htim->Init.Prescaler + 1);
    // 計算并設置定時器的自動重載寄存器值，來調整ARR以達到期望采樣率
    __HAL_TIM_SET_AUTORELOAD(htim, (Timer_After_PSC_Freq / SamplingRate) - 1);

    return SamplingRate;
}

#ifndef __SET_SAMPLINGRATE_H
#define __SET_SAMPLINGRATE_H

#include "main.h"

extern float32_t Set_SamplingRate(TIM_HandleTypeDef* htim, float32_t Timer_ClockFreq, float32_t SamplingRate);

#endif

定時器觸發誤差來源

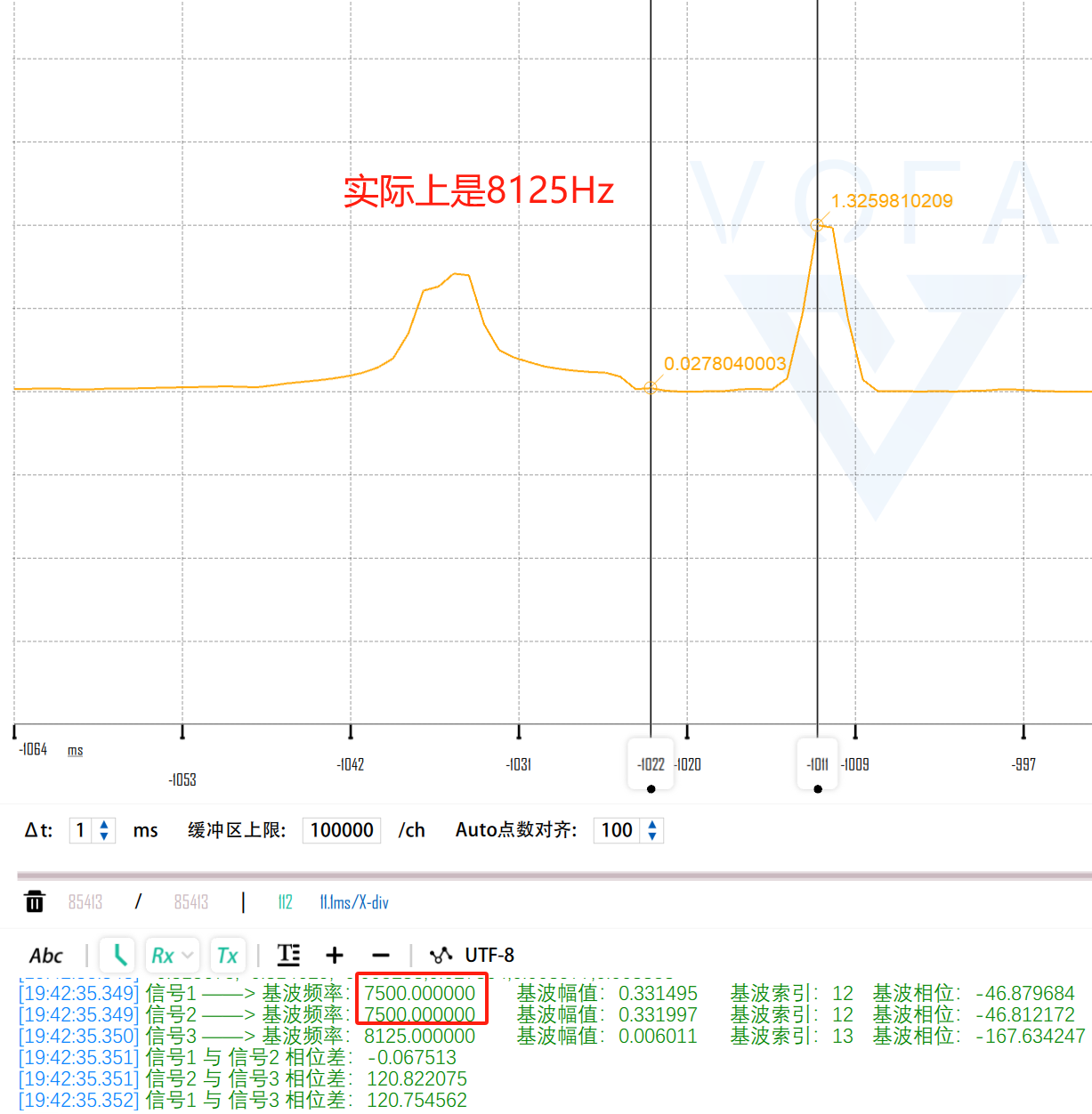

例如，博主使用的 H743 的 TIM3 的頻率為200MHz，經過2分頻后得到100MHz，在通過以上函數設置640kHz采樣率，那么 CNT 的值就需要是156.25，但 CNT 的值只能是整形的156，那么最終得出的采樣率值為$ \frac{100MHz}{156}=641025.64Hz $，這個看似微小的差異，其實可以造成極大的誤差，此時就可以很清晰的看到頻譜泄露帶來的誤差影響，甚至加窗后也解決不了：

EXTI11外部觸發ADC采樣

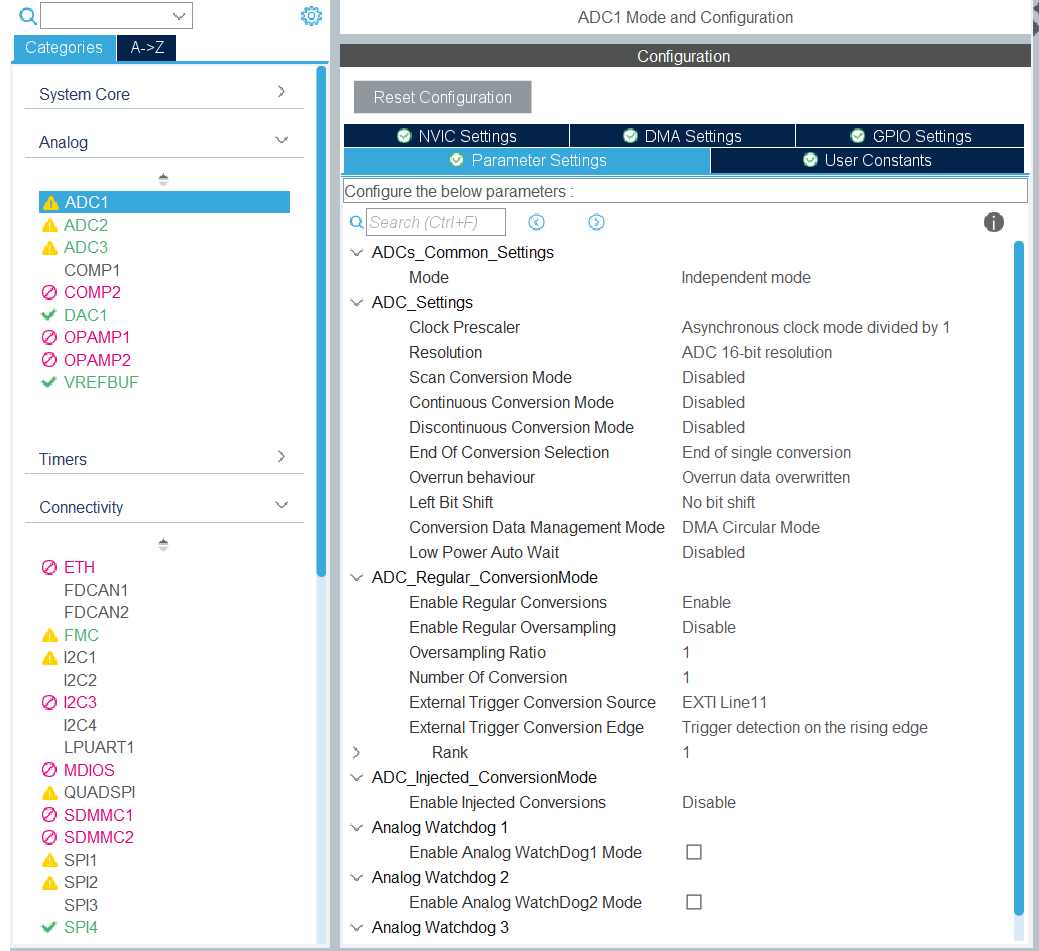

CubeMX配置

ADC1、2、3都是如此配置，假如你是H7系列的話，還需要注意時鐘分頻的問題，具體看這篇文章：H7時鐘頻率設置ADC

EXTI11測試結果

測試方式：使用信號發生器發生方波/脈沖給到 EXTI11 引腳，設置的方波/脈沖的頻率就是采樣率

1.使用640ksps采樣率采樣1024個點，采樣5k倍數的正弦波/方波/三角波...加窗后并進行1024個點的 fft 運算。

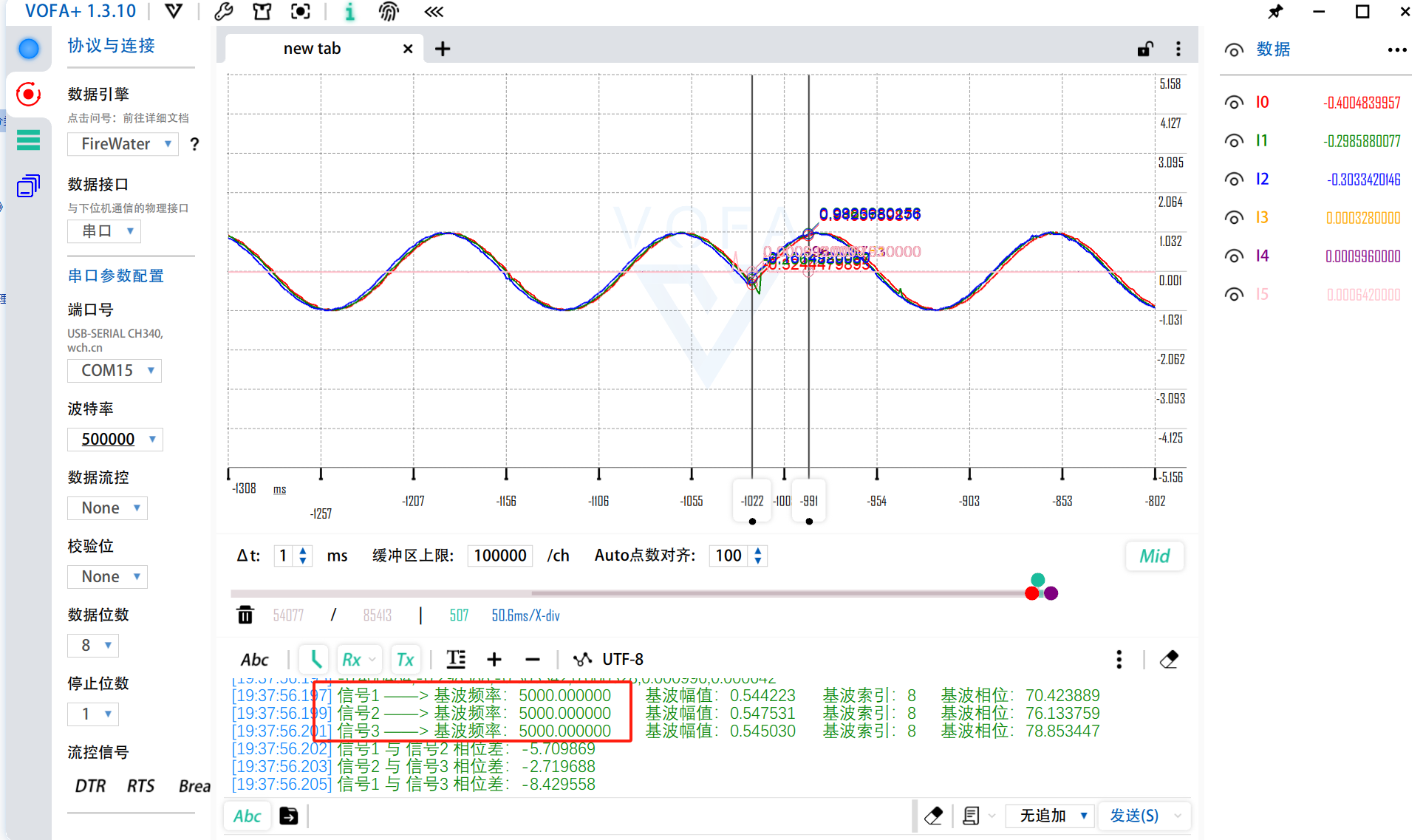

• 采樣5kHz正弦波：


• 采樣100kHz方波：


2.使用32768sps采樣率采樣32768個點，采樣任意頻率的正弦波/方波/三角波...加窗后并進行32768個點的 fft 運算

• 采樣4137Hz方波：


• 采樣10109Hz正弦波：


可以看到，使用外部 EXTI 觸發設置的采樣率，計算的頻率非常的準確，加窗后更是無敵，十分推薦使用。

隱藏問題

使用定時器可以同步觸發三個 ADC 同時采樣，在使用三個 ADC 同時采樣一個信號的時候，算得的相位差的誤差是相當?shù)男。`差只有0.1%；但是使用 EXTI 觸發采樣時，三個ADC并不是同時觸發的，使得就算采樣同一個信號，算得的相位差誤差也會較大，就是由于這個特性引起的，目前還沒辦法解決。也是各有所長，按需使用吧。
