Modbus協議（三）
ModbusTCP協議
應用層協議：ModbusTCP
物理層協議：標準TCP/IP協議
默認端口：502
校驗：無校驗
報文頭（MBAP)：有
簡而言之，就是在通用的功能碼+數據模型基礎上，加上MBAP報文頭，即構成了ModbusTCP的通信報文。
MBAP報文頭
定義
?MBAP?? 是 ??Modbus Application Protocol Header??（Modbus應用協議頭）的縮寫，專為 ??Modbus TCP?? 協議設計，用于在以太網通信中封裝Modbus數據幀。
MBAP結構（7字節）
| 字段 | 長度 | 示例 | 說明 |
|---|---|---|---|
| 事務標識符 | 2字節 | 00 01 | 請求-響應匹配ID |
| 協議標識符 | 2字節 | 00 00 | 固定值0x0000，表示Modbus協議 |
| 長度字段 | 2字節 | 00 06 | 后續PDU（協議數據單元）的字節數（含單元標識符） |
| 單元標識符 | 1字節 | 01 | 從站地址（兼容RTU設備地址，默認0x01，廣播地址0x00無效 |
樣例1
軟件
使用運行在同一臺電腦上的2個軟件，分別做服務器和客戶端實現操作。
Server服務器：ModSim32
Client客戶端：帶網絡調試功能的串口調試軟件
讀多個保持寄存器
可以看到，使用串口調試軟件發送報文
00 01 00 00 00 06 01 03 00 00 00 02
報文解釋
| 字段 | 事務ID | 協議ID | 后續字節長度 | 從站地址 | 功能碼 | 寄存器地址 | 寄存器數量 |
|---|---|---|---|---|---|---|---|
| 值 | 00 01 | 00 00 | 00 06 | 01 | 03 | 00 00 | 00 02 |
| 含義 | 請求響應 | Modbus協議 | 后續數據有6字節 | 從站1 | 讀多個保持寄存器 | 從寄存器0開始 | 讀2個 |
反饋信息
00 01 00 00 00 07 01 03 04 00 06 0A 16
| 字段 | 事務ID | 協議ID | 后續字節長度 | 從站地址 | 功能碼 | 后續數據長度（字節數） | 寄存器0 | 寄存器1 |
|---|---|---|---|---|---|---|---|---|
| 值 | 00 01 | 00 00 | 00 07 | 01 | 03 | 04 | 00 06 | 0A 16 |
| 含義 | 請求響應 | Modbus協議 | 后續數據有7字節 | 從站1 | 讀多個保持寄存器 | 后續數據有4字節 | 00 06：6 | 0A 16：16 * 16 * 10 + 16 + 6 = 2582 |
所以，讀出來從站1的地址為0和1的兩個保持寄存器的值，分別為6和2582。
樣例2
使用2臺電腦，win10系統
A電腦：運行Autoshop仿真H5U作為服務器
B電腦：使用Modbus仿真軟件或串口調試軟件作為客戶端
A電腦 ModbusTCP服務器

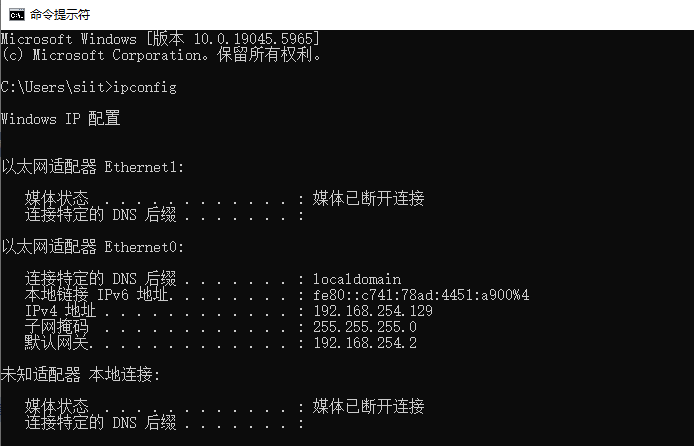

查看服務器IP
192.168.254.129
打開Autoshop，新建H5UPLC，開啟仿真，然后對M存儲區寫入部分內容。
M區繼電器得電狀態
| M | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
|---|---|---|---|---|---|---|---|
| ON/OFF狀態 | ON | OFF | ON | OFF | ON | OFF | ON |
匯川H5U的仿真開啟后，默認開啟ModbusTCP的服務器。
B電腦 ModbusTCP客戶端
查看客戶端IP
192.168.254.158
查看連接狀態
打開串口調試軟件，設置服務器IP，發送報文
如圖，發送：
00 01 00 00 00 06 01 02 00 00 00 05
報文含義：
| 字段 | 事務ID | 協議ID | 后續字節長度 | 從站地址 | 功能碼 | 線圈地址 | 線圈數量 |
|---|---|---|---|---|---|---|---|
| 值 | 00 01 | 00 00 | 00 06 | 01 | 02 | 00 00 | 00 05 |
| 含義 | 請求響應 | Modbus協議 | 后續數據有6字節 | 從站1 | 讀多個線圈 | 從線圈0開始 | 讀5個 |
接收數據
00 01 00 00 00 04 01 02 01 15
| 字段 | 事務ID | 協議ID | 后續字節長度 | 從站地址 | 功能碼 | 后續數據長度（字節數） | 寄存器 |
|---|---|---|---|---|---|---|---|
| 值 | 00 01 | 00 00 | 00 04 | 01 | 02 | 01 | 15 |
| 含義 | 請求響應 | Modbus協議 | 后續數據有4字節 | 從站1 | 讀多個線圈 | 后續數據有1字節 | 15：0001 0101 |
由此可知，把服務器的M0~M4共計5個線圈的狀態讀出來了。
| M | 5 | 4 | 3 | 2 | 1 | 0 |
|---|---|---|---|---|---|---|
| ON/OFF狀態 | OFF | ON | OFF | ON | OFF | ON |
