對于西門子尋址方式在此做簡單解析，目的備忘和更為深入和熟練的使用。

1、西門子高地址、低字節

高字節、低字位對應描述對象是以字節為單位，只有比字節大的存儲單位進行數據存儲時才存在這種說法，具體到PLC中就是字和雙字，一個雙字是由四個連續的字節組成，此處以西門子博途MD0的雙字變量作為解析地址舉例來解析西門子高地址低字節的意義，定義如下：





MD0為雙字DWord數據類型，其是由連續的四個字節組成，即MB0、MB1、MB2和MB3，此處MB3為高字節，MB0為低字節，如下示意圖為MD0的32個位的排列順序。



從上圖可以看到最左邊是最高位31，最右邊是最低位0，左邊最高的8各位編號為24-31，對應的字節是MB0，最右邊最低的8個位0-7，對應的字節是MB3，可以從圖中看出，西門子的MD0最高的字節編號MB3反而在最右邊充當最低的0-7位，而最低的字節編號MB0出現在了最高位24-31位置編號，這就是高地址、低字節意義。

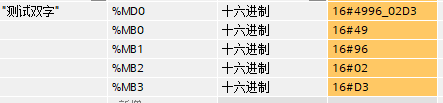

下面是數字在空間中的存儲介紹，比如十進制數字1,234,567,891，其十六進制為16#499602D3，二進制位2#0100 1001 1001 0110 0000 0010 1101 0011，這些數據在西門子PLC中的存儲方式如下圖：



從上圖可以看出，MB3作為最高字節編號，其存儲的為最低位數據16#D3，MB0作為最低字節編號，其存儲的為最高位數據16#49。以下為將MD0分解為32個位時，數據存儲情況。





由上圖可以看出，在西門子數據存儲過程中，對于雙字MD0其分為四個連續字節，MB0存儲最高位數據，MB3存儲最低位數據，在數字用十六進制顯示過程中，每?jī)蓚€(gè)數字表示一個字節，如16#49表示最高位MB0，每一個數字表示四個位，依據8421的方式對每個位進行對應，如當MD0存儲的數據為16#10000000時，則M0.4位true。

2、西門子片段尋址

在西門子S71500/S71200系列PLC開始，其尋址方式開始支持Slice或者片段尋址方式，語法表達式如下，以MD0舉例：

位尋址：  ”測試雙字”.%Xn

字節尋址：”測試雙字”.%Xbn

字尋址：  ”測試雙字”.%Xwn

雙字尋址：”測試雙字”.%Xdn（對于64位及以上數據）

以上”測試雙字”表示待尋址數據變量名，%X后b表示字節，訪問8個位，w表示字，訪問16個位，d表示雙字，訪問32個位，n表示尋址序號。

通常針對Byte、Word等數據類型的變量進行片段訪問，如下圖所示，此外也可以對INT、DINT等整數數據類型的變量進行片段訪問。注意，博途V13以后.X改為.%X。



由上圖可以看出，對于MD0使用片段尋址時：

”測試雙字”.%X0對應MD0的最低位，即M3.0；

”測試雙字”.%X31對應MD0的最高位，即M0.7；

”測試雙字”.%Xb0對應最低字節MB3；

”測試雙字”.%Xb3對應最高字節MB0；

”測試雙字”.%Xw0對應最低字MW2；

”測試雙字”.%Xw1對應最高字MW0；

3、西門子間接尋址

3.1 PEEK

西門子使用SCL編程時，可以用PEEK指令來讀取I、Q、M和DB中的數據，PEEK支持以位（PEEK_BOOL）、字節（PEEK_BYTE）、字（PEEK_WORD）以及雙字（PEEK_DWORD）的形式進行數據讀取。

3.1.1 PEEK_BOOL

PEEK_BOOL以位的形式對西門子數據進行間接尋址，用于在不指定數據類型的情況下從標準存儲區讀取存儲位。指令應用舉例為：

#Peeker_BOOL := PEEK_BOOL(AREA := 16#84,

DBNUMBER := 1,

BYTEOFFSET := 2,

BITOFFSET := 1,

ENO => ENO);

IF NOT ENO THEN;

#Peeker_BOOL := 0;

END_IF;

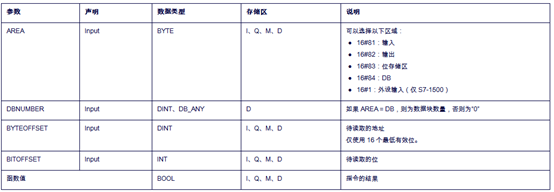

指令針腳定義如下：



在上表中的AREA說明中，16#81對應I區，16#82對應Q區，16#83對應M區，16#84對應DB區。如以MD0為例，讀取MD0中的各個位，其對應關系見以下分析：

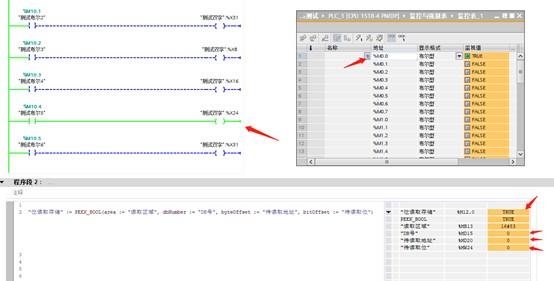

"位讀取存儲" := PEEK_BOOL(

area := "讀取區域",

dbNumber := "DB號",

byteOffset := "待讀取地址",

bitOffset := "待讀取位");





如上圖所示，當讀取M區域時：

待讀取地址：n       待讀取位：  x

PEEK_BOOL讀取的位為：Mn.x                 注意：x≤7

3.1.2 PEEK_BYTE

PEEK_ BYTE以字節的形式對西門子數據進行間接尋址，用于在不指定數據類型的情況下從標準存儲區讀取存儲字節。指令應用舉例為：

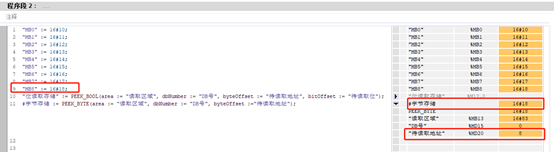

#字節存儲 := PEEK_BYTE(area := "讀取區域",

dbNumber := "DB號",

byteOffset :="待讀取地址");



如上圖所示，當讀取M區域時：

待讀取地址：n

PEEK_BYTE讀取的字節為：MBn

3.1.3 PEEK_WORD

PEEK_ WORD以字的形式對西門子數據進行間接尋址，用于在不指定數據類型的情況下從標準存儲區讀取存儲字。指令應用舉例為：

#字存儲:=PEEK_WORD(area := "讀取區域",

                     dbNumber := "DB號",

                          byteOffset := "待讀取地址");



如上圖所示，當讀取M區域時：

待讀取地址：n

PEEK_WORD讀取的字節為：MWn

3.1.4 PEEK_DWORD

PEEK_ DWORD以雙字的形式對西門子數據進行間接尋址，用于在不指定數據類型的情況下從標準存儲區讀取存儲雙字。指令應用舉例為：

#雙字存儲 := PEEK_DWORD(area := "讀取區域",

                          dbNumber := "DB號",

                              byteOffset := "待讀取地址");



如上圖所示，當讀取M區域時：

待讀取地址：n

PEEK_DWORD讀取的字節為：MDn

3.2 POKE

西門子使用SCL編程時，可以用POKE指令來寫入I、Q、M和DB中的數據，PEKE支持以位（PEKE_BOOL）、字節（PEKE_BYTE）、字（PEKE_WORD）以及雙字（PEKE_DWORD）的形式進行數據寫入。

3.2.1 POKE_BOOL

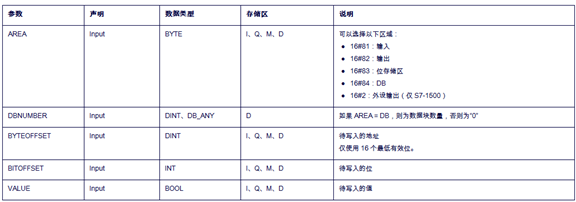

POKE_BOOL以位的形式對西門子數據進行間接尋址，用于在不指定數據類型的情況下從標準存儲區寫入存儲位。指令針腳定義如下：





在上表中的AREA說明中，16#81對應I區，16#82對應Q區，16#83對應M區，16#84對應DB區。如以MD0為例，讀取MD0中的各個位，其對應關系見以下分析：

POKE_BOOL(area:="讀寫區域",

          dbNumber:="DB號",

          byteOffset:="待讀寫地址",

          bitOffset:="待讀寫位",

          value:="值給定位");





如上圖所示，當寫入M區域時：

待讀寫地址：n       待讀寫位：  x

POKE_BOOL寫入的位為：Mn.x                 注意：x≤7

3.2.2 POKE_BLK

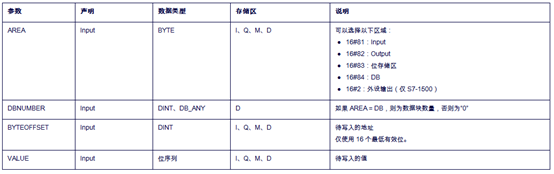

“寫入存儲地址”指令用于在不指定數據類型的情況下將存儲地址寫入標準存儲區，下表為指令及其針腳定義表。

POKE(AREA := 16#84,

DBNUMBER := 1,

BYTEOFFSET := 2,

VALUE := BYTE#7,

ENO => ENO);





在上表中的AREA說明中，16#81對應I區，16#82對應Q區，16#83對應M區，16#84對應DB區。如以MD0為例，讀取MD0中的各個位，其對應關系見以下分析：





如上圖所示，當寫入M區域且Value為byte時：

待讀寫地址：n

POKE寫入的為字節為：MBn





如上圖所示，當寫入M區域且Value為WORD時：

待讀寫地址：n

POKE寫入的為字為：MWn





如上圖所示，當寫入M區域且Value為DWORD時：

待讀寫地址：n

POKE寫入的為雙字為：MDn
