視頻選集（11/50）[5-1] EXTI 外部中斷

1. EXTI(Extern Interrupt)：外部中斷

1. 通道數（中斷源）：20 個。16 個 GPIO_Pin + 4 個其它（PVD 輸出、RTC 鬧鐘、USB 喚醒、以太網喚醒）

   不同 GPIO 的相同 Pin 不能同時作為中斷源。如，PA0 和 PB0 不能同時作為中斷觸發引腳

2. 支持的觸發方式：上升沿/下降沿/雙邊沿/軟件觸發

3. 觸發響應方式

   • 中斷響應：觸發 CPU 處理
   • 事件響應：觸發其他外設的操作，屬于外設之間的聯合工作

4. 適用于想要獲取的信號是外部驅動的、快速的突發信號

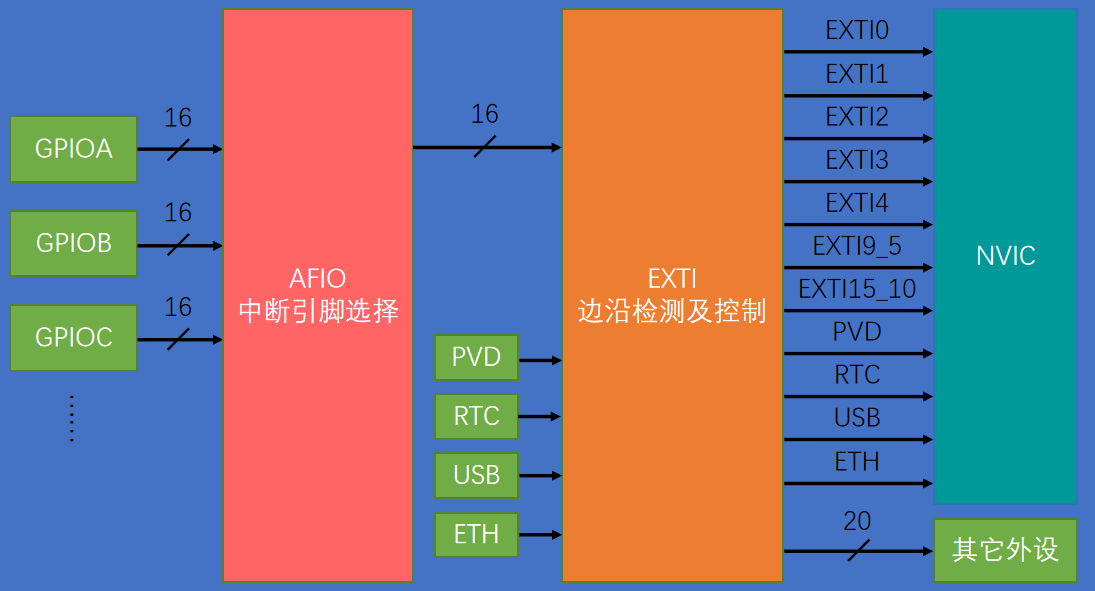

2. EXTI 架構

• AFIO：數據選擇器
• EXTI5 ~ EXTI9 會觸發同一個中斷函數；EXTI10 ~ EXTI15 會觸發同一個中斷函數。所以編程時在對應中斷函數中，還需要通過標志位來確定具體是哪一個中斷通道觸發的

• 20個輸入
  • 11個輸出：觸發中斷
  • 20個輸出：觸發事件

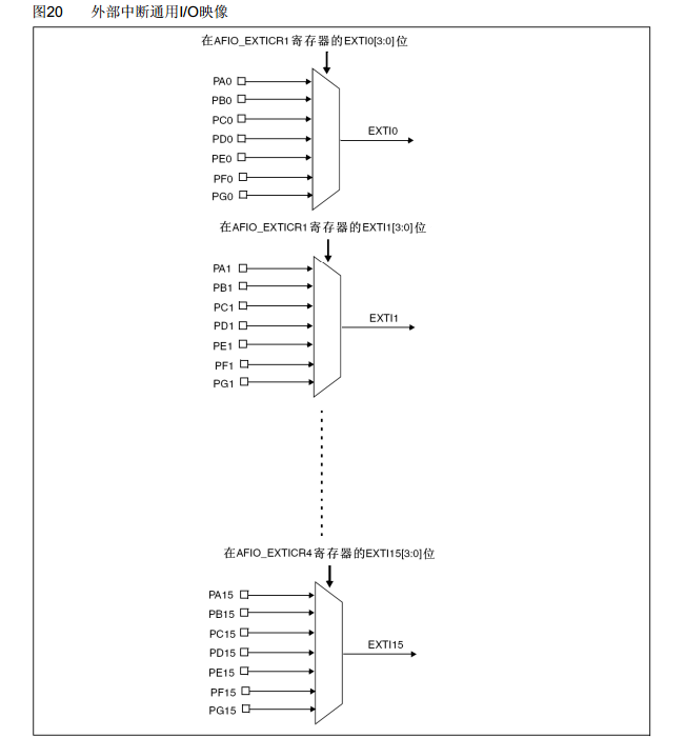

3. AFIO內部電路

• 中斷引腳選擇

• 復用功能引腳的選擇和重定義

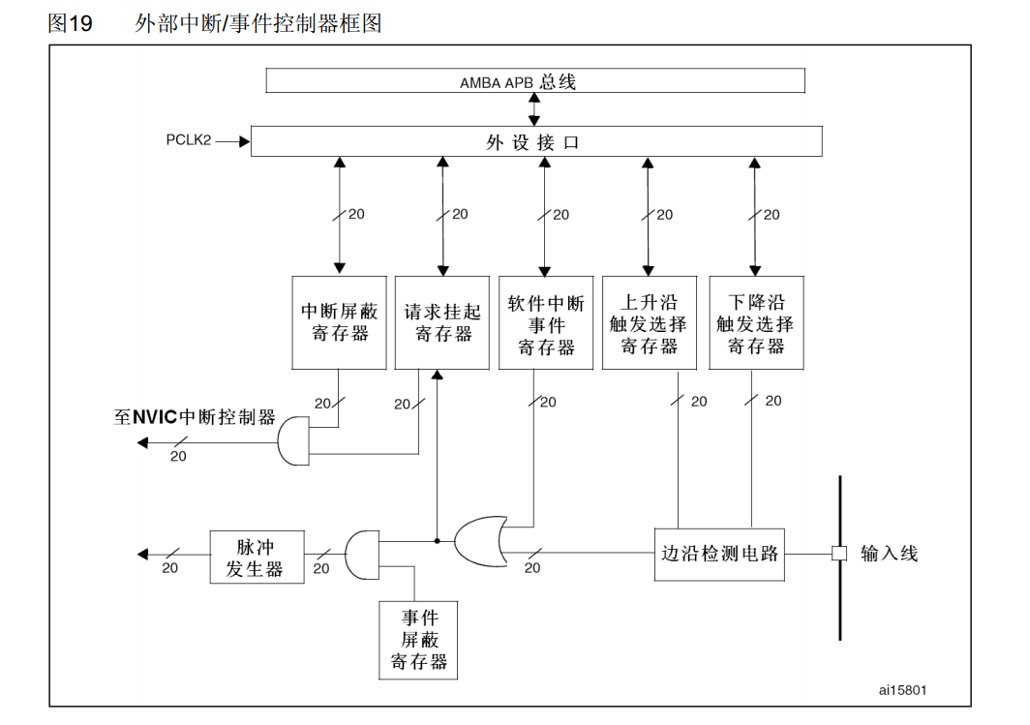

4. EXTI內部電路
