1、運算放大器介紹

1. 運放的開環增益非常大，即下圖中Auo很大。

2. 運放的輸入端沒有電流，即運放具有極高的輸入阻抗。

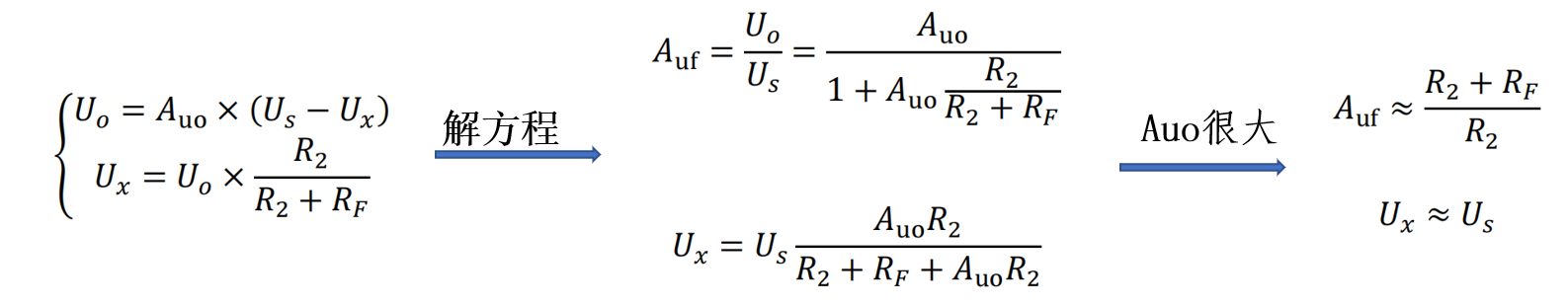

圖(b)把輸出端通過兩個電阻分壓，引回到了負輸入端，形成了負反饋。根據數家要求的條件，有下式成立：

2、運算放大器內部組成介紹

運算放大器共分為3部分組成：輸入級、中間級、輸出級。

1. 輸入級：輸入級往往由一個雙端輸入的高性能差分放大電路。差分放大電路的出現是為了穩定電路的靜態工作點，其輸入電阻高，電壓放大倍數大抑制零點漂移能力強等優點。

2. 中間級：中間級一般由共射放大電路組成，其主要作用是使集成運放具有較強的放大能力，多采用共射放大電路或者共源放大電路。為了更大的放大倍數，經常使用復合管以恒流源代替Rc電阻作為集電極負載。

3. 輸出級：輸出級一般由共集放大電路(射極跟隨器)組成，不過為了交流信號的輸出完整性，會將集電極上面的R?電阻替換成一個三級管。

2.1輸入級電路分析

2.1.1輸入級電路分析(差分放大器)

圖中R'e 、V'cc為戴維寧定理變換等效出的等效電源以及等效電阻，其表達是如下：

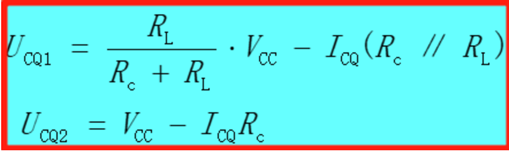

雖然由于輸入回路參數對稱，使靜態電流其中IBQ1=IBQ2, 從而ICQ1=ICQ2=ICQ ；但是，由于輸出回路的不對稱性使得T1管和T2管的集電極電位UCQ1≠UCQ2,從而使得管壓降UCEQ1≠UCEQ2。

1、靜態分析:

當輸入信號uI=0時，電阻Re中的電流等于T1管和T2管的發射極電流之和，即

基極回路方程：

通常情況下，由于Rb阻值很小(很多情況下Rb為信號源內阻)，而且IBQ也很小，所以Rb上的電壓可以忽略不計。UBEQ為三極管處于靜態工作點的電壓，通常數據手冊可以查到。

靜態工作點：指在沒有輸入信號（即輸入信號為零）時，三極管各極的直流電壓和直流電流的值。

只要合理的選擇Re的阻值，并與電源VEE相配合，就可以設置合適的靜態工作點。由IEQ可得：

2、動態分析 --輸入差模信號:

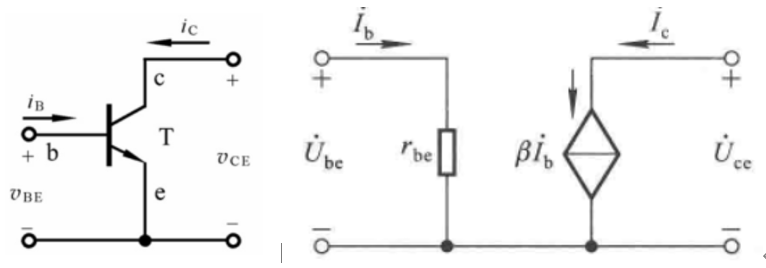

如圖5所示，差模信號作用時，由于T1管和T2管中電流大小相等方向相反，所以發射極相當于接地。

當輸入差模信號時，由于Ad的分母足夠小(Rb以及rbe一般都是歐姆級別的數值，而RC//RL為千歐級別)，差模放大倍數Ad會得到一個足夠大的值。

3、動態分析 --輸入共模信號:

當輸入共模信號時，由于兩邊電路的輸入信號大小相等極性相同。

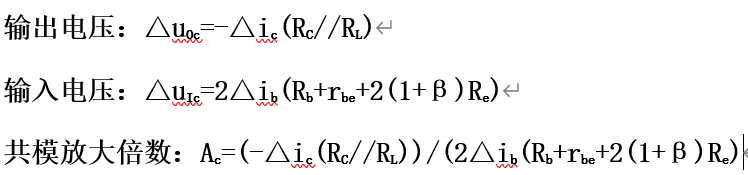

對于每一根管子，可以認為是△iE流過阻值為2Re所造成的，如圖6右側所示。與輸出電壓相關的T1管一邊電路對共模信號的等效電路如圖6右側所示。

當輸入共模信號時，由于Ac的分母非常大((1+β)Re,β一般為100以上，Re為千歐級別電阻)，共模放大倍數Ac會得到一個很小的值。

共模抑制比KCMR:

由共模抑制比KCMR公式所示：增大發射極Re電阻可以有效的提高共模抑制比。

4、交流信號等效電路參數：

2.1.2輸入級電路分析(差分放大器-帶恒流源)

在差分放大電路中，增大發射極電阻Re的阻值，可以有效地抑制每一邊電路的溫漂，提高共模抑制比，對于單端輸出電路尤為重要。

那么我們可以無限制的加大Re的阻值不？那是當然不行的。

如圖7 在輸入信號uI一定的時候，如果無限制的增加Re阻值，電源VCC與VEE無法提供足夠的能量，會致使三極管從放大區逐漸進入飽和區，這時候的三極管可不能作為放大器件來使用。

但是怎樣才能解決這個問題呢？

增大共模抑制比=>增加Re電阻的阻值，我們可以選用恒流源，恒流源具有內阻無窮大的、不需要過高的輸入電源供電等特點。具有恒流源的差分放大電路如圖8。

如圖8所示，R2上面的電壓為：

T3管的集電極電流

若UBE3的變化忽略不計，則IC3基本不受溫度影響。由圖8可知，沒有動態信號可以作用到T3管的基極和發射極，因此IC3等效為恒流。

當T3管輸出特性為理想特性時，恒流源的內阻為無窮大，即相當于T1和T2管接了一個阻值為無窮大的電阻，對共模信號的負反饋無窮大。使得AC=0,KCMR=∞。

2.1.3電流源電路

集成運放電路中的晶體管和場效應管，除了作為放大管外，還構成電流源電路，為各級提供合適的靜態電流；或作為有源負載取代高阻值的電阻。

1、鏡像電流源

首先，電路所用的兩個管子都是特性完全相同的，因此β1=β2。由于T0管的基極與集電極被相互連接，所以Ube0=Uce0，確保了管子處于放大狀態。這是電路正常工作的前提。

此外，由于T0管和T1管的基極對地電位相同，射級都接地，即Ube1=Ube2，則IB0=IB1=IB，如圖9所示。

根據上面提到的β1=β2，結合IB0=IB1=IB，則可以得到IC1=IC0。

所以集電極電流為：

當β>>2時，輸出電流：

鏡像電流源具有一定的溫度補償作用：

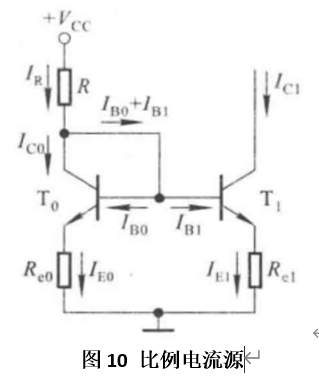

2、比例電流源

從電路可知：

根據晶體管發射結電壓與發射極電流的近似關系①可得

由于T0與T1的特性完全相同，所以:

整理可得

當β>>2時：IE0≈IC0≈IR，IE1≈IC0：

①在忽略基區電阻rbb’上的電壓時，晶體管發射極電流與b-e之間電壓的關系約為：

其中：
UT為熱電壓，一般為26mv
IS為集電極的飽和電流

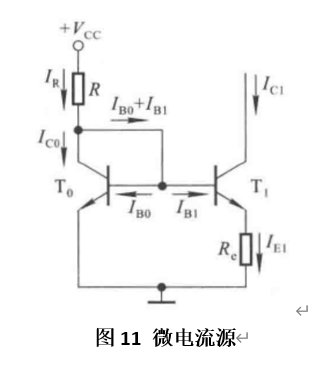

3、微電流源

當β>>1時

圖11中T0與T1管的特性完全相同

4、加射極放大器的恒流源

利用T2管的電流放大作用，減少基極電流IB0和IB1對基準電流IR的分流。T0、T1和T2特性完全相同

輸出電流為：

整理后可得：

即使β值很小，也可以認為IC1≈IR，IC1與IR可以保持很好的鏡像關系。

2.2中間級電路分析(共射極放大器)

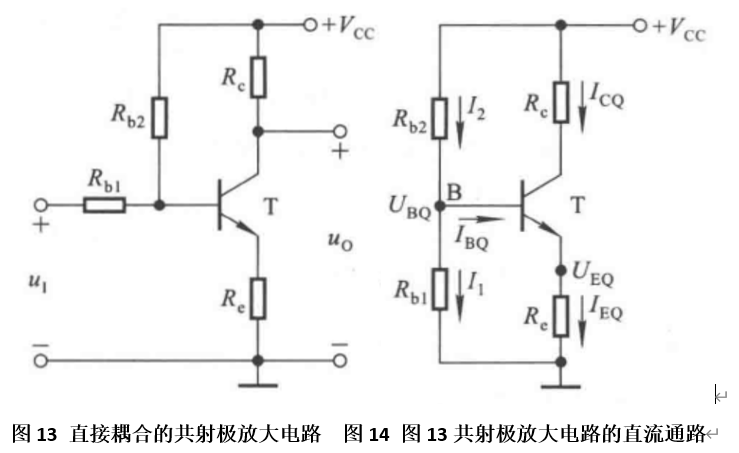

節點B處的電流方程為:

為了穩定Q點(靜態工作點)，是三極管處于放大狀態，通常使參數的選取滿足I1>>IBQ

因此，I2≈I1，B點電位

表明基極點位幾乎是由Rb1和Rb2對VCC分壓決定，在溫度發生變化時UBQ基本不變。

1、靜態分析:

已知I1>>IBQ

發射極電流

由于ICQ≈IEQ，管壓降

基極電流

在不管電路參數是否滿足I1>>IBQ時，Re的負反饋都存在。利用戴維寧定理可知：

其中:

列出輸入回路方程

可以得出IEQ

當Re>>Rb(1+β)時:

2、動態分析:

電路分析如下：

如Au電路放大倍數公式可知，放大倍數與集電極RC電阻的阻值成正向關系，與發射極Re電阻阻值成反向關系。

共射放大電路在作為集成運放的中間級時，為了提高放大倍數，一般會將集電極電阻替換成恒流源。(恒流源的特點：內阻無窮大，不需要過高的輸入電壓)

2.3輸出級電路分析(共集電極放大器)-互補級輸出

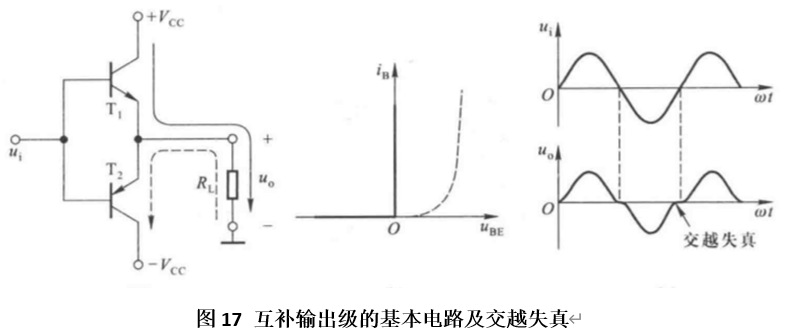

由于晶體管的門限電壓不為零，比如一般的硅三極管，NPN型在0.7V以上才導通，這樣在0_{0.7就存在死區，不能完全模擬出輸入信號波形，PNP型小于-0.7V才導通，比如當輸入的交流的正弦波時，在-0.7}0.7之間兩個管子都不能導通，輸出波形對輸入波形來說這就存在失真，即為交越失真。

克服交越失真的措施是：避開死區電壓區，使每一晶體管處于微導通狀態，一旦加入輸入信號，使其馬上進入線性工作區。如圖12所示。

提供給晶體管靜態偏置使其微導通有三種途徑：

（1）利用二極管和電阻的壓降產生偏置電壓；

（2）利用VBE擴大電路產生偏置電壓 --VBE倍增電路(常用)

（3）利用電阻上的壓降產生偏置電壓。

(a)電路分析如下：

(b)電路分析如下；若I2>>IB則：
