AD17之后，Altium Designer在Layout這塊做了不少創新，其中最典型的代表是ActiveRoute - 總線自動布線功能。
關于ActiveRoute的介紹，大家可以參考：ActiveRoute: 交互式自動布線技術，或者簡單看下小視頻感受一下：
今天要介紹的是ActiveRoute技術的另一種應用方式：優化已經走好的Track。
在Route菜單下，可以看到以下兩個命令：
Gloss和Retrace有什么區別呢？
Gloss主要關注走線的整體路徑，通過減小轉角次數，縮短走線長度等算法使布線更整齊、干凈。但是Gloss不會修改當前導線的寬度、差分對的間距，也就是說如果設計規則發生了變化，Gloss會視而不見。
而Retrace則默認當前的走線路徑是令人滿意的，主要會根據當前的設計規則對選中的導線進行優化。比如說您修改了差分對的間距規則，則必須實用Retrace來進行優化了。
下圖是一組Gloss差分對和總線的小視頻：
操作步驟
優化布線的標準操作方式如下：
-
選中需要優化的導線
-
點擊Route菜單，點擊Gloss和Retrace進行優化。
這里在為大家介紹一下快速選中的小技巧：
-
按住鼠標左鍵，從左往右進行拖拽。這個操作和以前一樣，必須框選到對象的整體才能選中對象
-
按住鼠標左鍵，從右往左進行拖拽。如此操作，只要框選到對象的任一部分，就可以選中對象
-
選中后，按Tab鍵可以延伸選中的內容。可以通過一個線段方便的選中所有相連的Track以及同網絡的Pad/Via。
小結
最后再強調一下，無論是Gloss還是Retrace，都基于當前的設計規則(比如線寬、間距)。合理地設定規則，才能讓這一功能事半功倍。

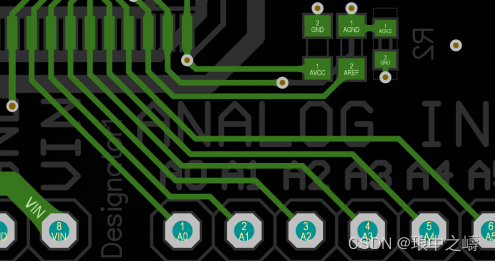

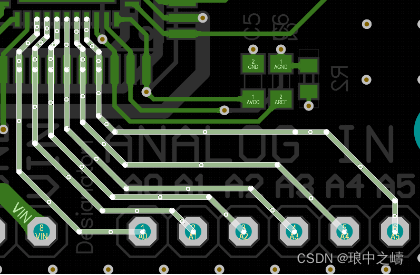

AD19走線自動優化操作
先選擇一部分要優化的線路，按Tab鍵，這時會選中全部對應的網絡。
執行菜單欄中的“布線”→“優化選中的走線”命令，按快捷鍵Ctrl+Alt+G進行優化。
教你如何正確使用AD的ActiveRoute強大的自動布線功能
隨著軟件版本的逐漸升級與優化，其增加的一些新功能隨之也需要了解并且學會如何去使用。例如AD高版本中的自動布線的功能，對于PCB布線起到非常大的幫助，就來看下如何使用這個強大的自動布線功能（PCB ActiveRoute）。
1、首先我們需要去創建類,如圖1所示。
2、我們需要對器件進行扇孔，對于間距規則，線寬規則，高速信號長度規則進行建立和設置，如圖2所示。
圖1創建類
圖 2 器件扇孔

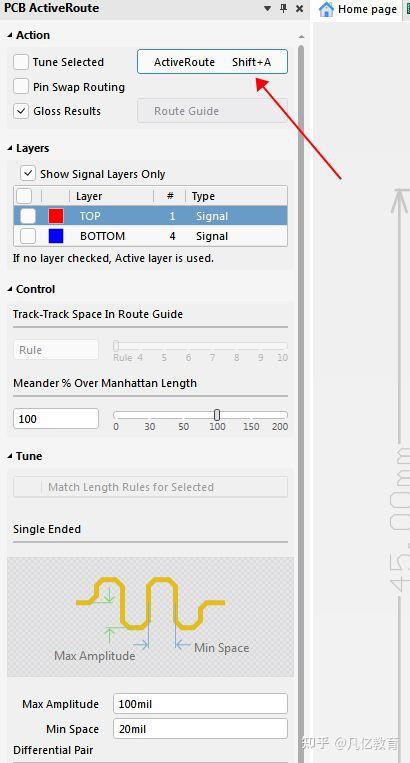

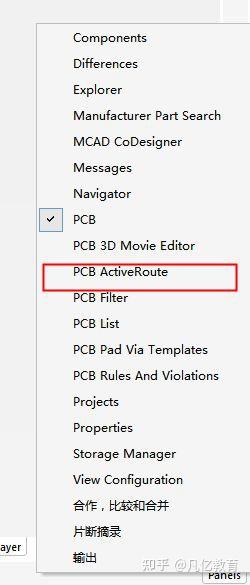

3、建立好規則之后，就需要繪制DDR的走線。在PCB界面的右下角中的“Panels”中選擇“PCB ActiveRoute”選項，如圖3所示。

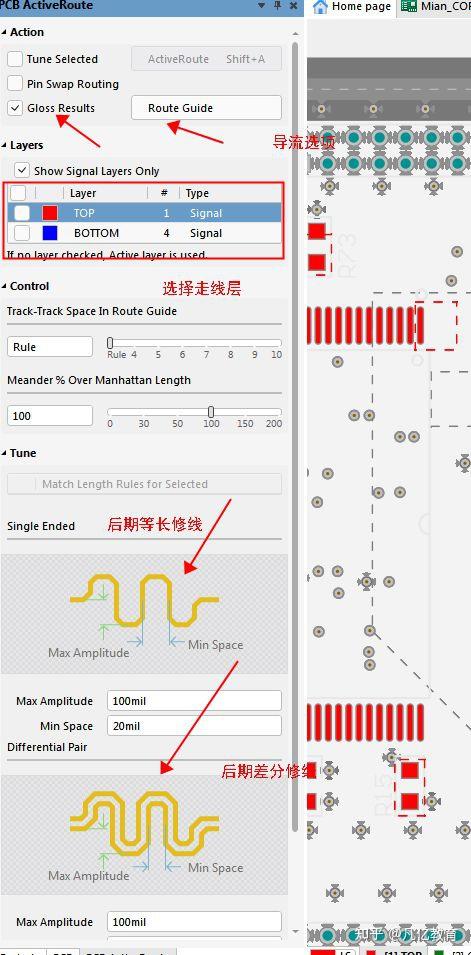

4、在彈出的自動布線得對話框中，我們依次來解釋每個分欄的作用，如圖4所示。
圖3 自動布線選項
圖4 自動布線對話框

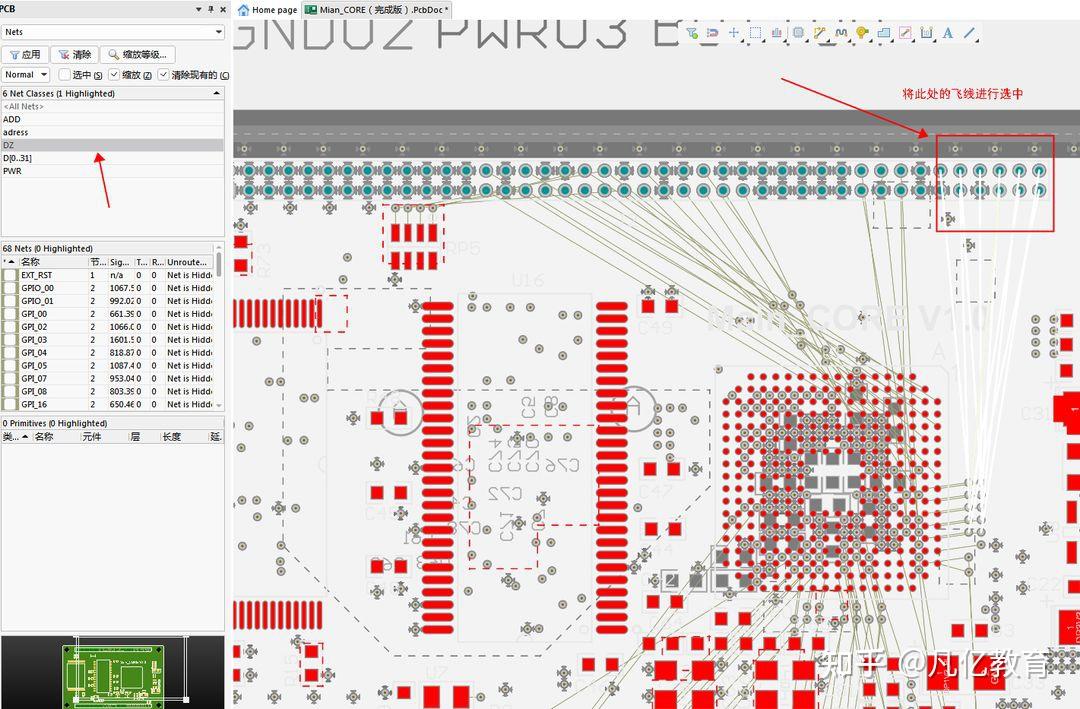

5、自動布線界面介紹完成之后，我們開始自動布線，回到“Panels”中的“PCB”界面，選擇“DZ”組，如圖5所示。

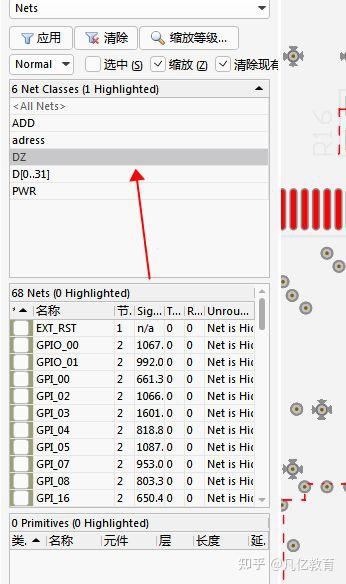

圖5自動布線組及其飛線選中
6、回到自動布線對話框，進行自動布線走線，點擊“route guide”,如圖5-48所示。

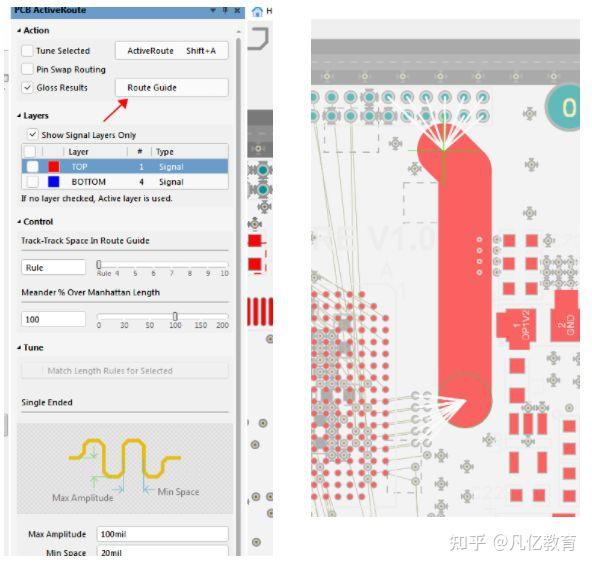

圖6 自動布線軌跡選擇
7、軌跡走線走完之后，點擊“ActiveRoute”選項，進行自動布線生成，如圖7所示。
圖7 自動布線生成選擇
