嵌入式固件升級框架詳解與實戰經驗
嵌入式固件升級（Firmware Update）是什么？
固件升級是指在設備不拆解、不更換芯片的前提下，為了修復Bug、增加新功能或提升性能，通過軟件方式更新嵌入式系統固件。
對嵌入式產品而言，固件升級機制可以保持產品生命周期期間的生命力。
單片機有三種燒錄方式：
- ICP(In Circuit Programing)在電路編程；
使用仿真器（如 J-Link、ST-Link）經 SWD/JTAG 接口進行編程，常用于開發調試階段或產線燒錄。
特點是可靠、快速，但是依賴仿真器，而正版仿真器的采購成本一般也較高。 - ISP(In System Programing)在系統編程；
芯片出廠前通常會自帶一小段ROM Bootloader，可通過 UART/SPI/I2C 等接口與上位機交互，實現系統內燒錄。
進入方式通常需拉高或拉低特定引腳。
特點是開發者無法修改ROM Bootloader邏輯，靈活性較差，燒錄速度也比不上ICP，ISP常用于量產燒錄或后期維護。
在某些調試場景下，比如上電后立即關閉SWD，會導致無法重新燒錄，芯片變磚，就需要該種方式作為最后的救命手段。調試建議：初始化中可加 1～2 秒延時，避免出現該極端場景。 - IAP(In applicating Programing)在應用編程；
本文所說的固件升級主要是基于 IAP（In-Application Programming）機制的實現。通過軟件在運行時實現 Flash 擦寫與編程。
程序通常分為兩部分：
- Bootloader（引導程序）：負責通信、下載、校驗與切換；
- APP（應用程序）：正常業務邏輯運行部分。
要實現 IAP，開發者需先考慮以下條件是否滿足： - 芯片是否具備通信接口（UART / SPI / I2C / BLE / Wi-Fi）
- ROM / RAM 空間是否充足
- ROM 是否支持在線擦寫
什么時候需要固件升級功能？
如果產品功能需要頻繁迭代更新或遠程維護，那么就需要在設計階段考慮固件升級，同時也要考慮硬件成本、研發成本和測試成本。
固件升級功能的使用者可分為三類：開發人員、維護人員和用戶。
如果只是開發調試階段需要更新軟件，可只做仿真器燒錄；如果需要長期維護產品，則應預留Bootloader；如果是聯網設備，則建議考慮OTA。

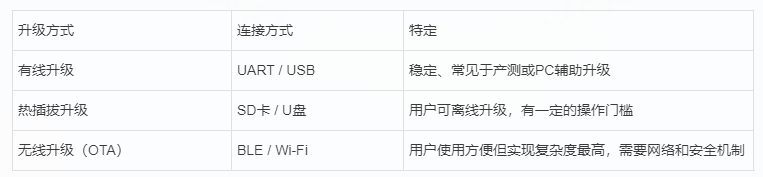

常見的升級方式
無論哪種方式，核心流程都是一致的：
跳轉 → 握手 → 下載 → 校驗 → 切換/回滾
升級流程詳解
以終端與PC上位機交互升級為例：
1.跳轉機制
進入Bootloader有兩種方式，一種是復位，每次復位先執行Bootloader；一種是從APP應用程序使用跳轉指令跳轉到Bootloader，這種需要設計一定的觸發條件，比如通過上位機指令等。
系統啟動后首先運行 Bootloader。Bootloader 決定：
- 是否進入升級模式；
- 還是直接跳轉到 APP。
判斷方法通常有兩種： - 超時等待：上電后在 1s 內未收到升級信號則跳轉 APP；簡單但影響開機速度；
- 升級標志位：上位機設置標志位，Bootloader 檢查后進入升級模式。
推薦做法：標志位 + 校驗結合，可提升升級可靠性。

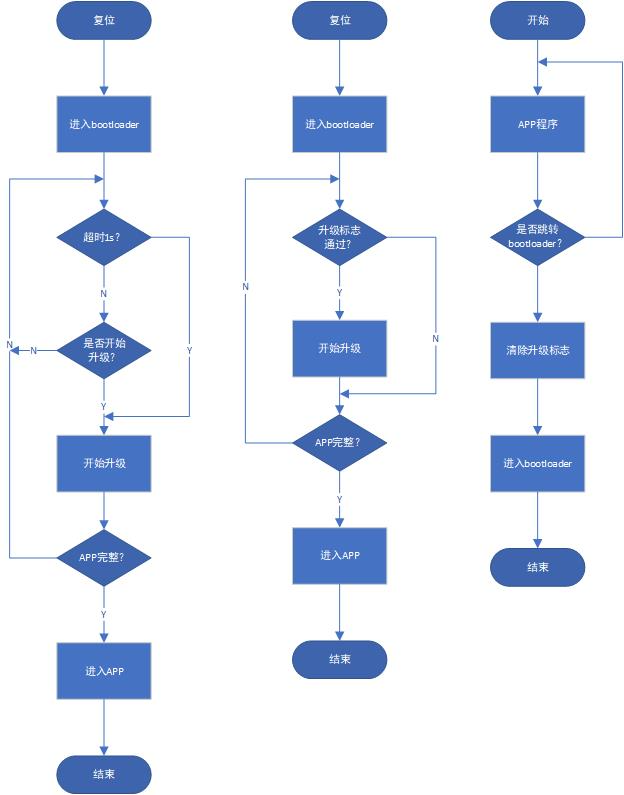

![image]()
2.握手階段
升級前，終端需與上位機確認狀態和版本信息，例如：
上位機：準備就緒？------------------------------------------------------終端：準備就緒
終端：當前我是v1.0版本，你是什么版本？------------------------上位機：我是v1.2版本
終端：請求升級至1.2版本，固件信息？-----------------------------上位機：固件名、固件大小、校驗值
這一過程稱為握手（Handshake），主要目的是：
- 確認通信正常；
- 校驗版本信息；
- 確定升級包信息。
3.下載階段
握手完成后開始傳輸固件數據。
一般為分包下載：
終端：請發送第0包固件數據------------------------上位機：第0包數據
......
終端：請發送第Z包固件數據------------------------上位機：第Z包數據
接收數據，還需要將固件數據寫入flash，需要選擇升級策略：

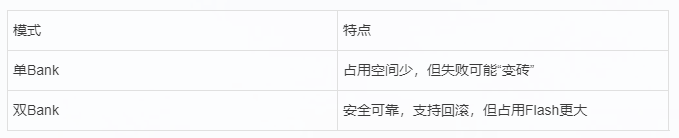

模式特點單Bank占用空間少，但失敗可能“變磚”雙Bank安全可靠，支持回滾，但占用Flash更大
RAM建議：至少預留 2~3 倍單包大小的緩沖區，因為要在 RAM 中緩存接收數據、進行校驗和 Flash 對齊寫入，若包太大或 RAM 太小會影響速度與可靠性。
若下載過程同時保存當前包序號到flash，那么當系統掉電或通信中斷，可通過該包序號實現斷點續傳；同時，在 Bootloader 啟動階段檢測該標志，可自動恢復下載流程或清除異常狀態，提高升級效率。
4.校驗階段
固件接收完成后進行完整性校驗。
常用校驗方法有CRC或者SHA校驗，對于 MCU 通信型升級（UART、SPI等），CRC足夠；對于 OTA 或安全性較高場景，建議 SHA + 簽名機制。。
調試建議：寫入完畢后從Flash回讀再校驗，避免邊寫邊算導致誤差。
5.切換與回滾
校驗成功后，Bootloader將更新固件有效標志位，并在下次重啟時跳轉到新APP。
啟動失敗（如CRC錯誤或啟動異常）時，若支持回滾機制（Rollback）則自動回退到上個版本，否則就滯留在Bootloader，等待下一次升級開始：
關于Bootloader和APP之間相互跳轉，有幾個注意事項：
跳轉時應先關閉中斷、重設堆棧指針（MSP）、并跳轉至 APP 的 Reset_Handler，否則可能導致啟動異常。
typedef void (*pFunction)(void);
pFunction JumpToApplication;
uint32_t JumpAddress;
void IAP_JumpToApplication(void)
{
__disable_irq(); //關閉中斷
JumpAddress = *(__IO uint32_t*) (APP_ADDRESS + 4);//獲取Reset_Handler指針
JumpToApplication = (pFunction) JumpAddress;
__set_MSP(*(__IO uint32_t*) APP_ADDRESS); //從設堆棧指針
JumpToApplication(); //跳轉
}
在Bootloader中會用到某些外設，如看門狗、UART、定時器等，跳轉到APP后，這些外設可能還會繼續工作，進而影響產品功耗或者外設配置沖突，建議在跳轉前可增加反初始化。
安全性設計要求
在OTA場景，固件升級必須考慮安全問題：
- 簽名驗證，要確保固件來源可信
- 加密傳輸，避免固件在空中被截獲
- 版本防降級，防止回刷舊固件，利用舊固件版本漏洞攻擊
- 校驗完整性，防止傳輸過程損壞、錯漏
擴展
嵌入式產品由于資源限制和應用場景不同，有時候不會固定Bootloader+APP、單雙Bank這些選擇。會有許多變種設計，咱們在此適當展開說說。
1.單Bank+差分升級
上位機不直接發送整包固件，而是發送舊版本與新版本的差異數據，設備端根據當前固件內容和補丁生成新固件。
該方案的Flash 占用居于單bank和雙bank之間，帶寬和功耗最低，升級速度最快，但實現復雜度也是最高的。
優點：
- Flash 占用居于單Bank和雙Bank之間（多出一塊Patch區）；
- 帶寬占用最低，適合 BLE / LoRa / NB-IoT 等低速物聯網設備；
- 升級速度快、功耗低；
缺點： - 實現復雜度高，需保證差分算法與舊固件一致；
- 無法像雙Bank支持回滾；
- 如果掉電或Patch損壞仍有變磚風險。
2.雙bootloader
前面我們使用bootloader給APP升級，那要是bootloader也需要升級呢?
在一些高可靠性或多階段升級場景中，會使用兩個 Bootloader：主Bootloader 和 子Bootloader。
正常情況下，主Bootloader 負責設備啟動與APP升級，當主Bootloader需要升級或者被破壞時，子Bootloader進行接管。
優點：
- 解決“Bootloader自身無法自升級”的問題；
- 增加了安全性，避免主Bootloader損壞后系統無法啟動問題；
缺點： - 增加Flash占用（雙Bootloader本身需要空間）；
- 啟動流程、跳轉流程更加復雜，調試門檻高；
3.RAM運行bootloader
這種方式同樣也可以解決bootloader的問題。
把Bootloader 加載到 RAM 中運行，從而可以自由擦寫整個 Flash（包括自身所在區域）。
優點：
- 允許完全自由地重寫Flash布局（包括Bootloader區）；
- Flash利用率高，可實現Bootloader自升級而不需雙Bootloader設計，適合Flash緊張的系統；
缺點： - RAM 需足夠大以容納Bootloader；
- 一旦RAM運行異常（如掉電），可能導致系統不可啟動，比前面提及的變磚更加嚴重；
總結
嵌入式固件升級是一個看似簡單，但實現難度較大的功能，對可靠性、安全性、成本控制、性能、系統架構設計都有著嚴格的要求。
