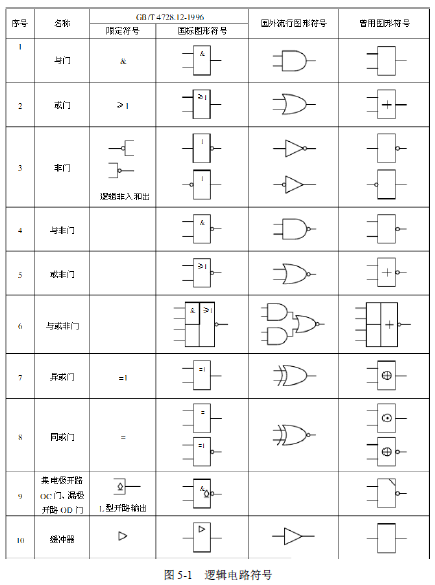

邏輯電路與邏輯運算

非0為真

邏輯與

&&
F = A && B
A和B都為真時，F(xiàn)才為真
A和B只要有一個為假時，F(xiàn)就為假
一假必假

邏輯或

||
F = A || B
A和B只要有一個為真時，F(xiàn)就為真
A和B均為假時，F(xiàn)才為假
一真必真

邏輯非

!
F = !A
A為真時，F(xiàn)為假；
A為假時，F(xiàn)為真；
真假相反

按位與

&
F = A& B
將A和B兩個字節的每一位都進行與運算，再將得到的每一位結果組合為總結果F
例如A = 0b11001100、B = 0b11110000，則 F = 0b11000000

按位或

|
F = A | B
將A和B兩個字節的每一位都進行與運算，再將得到的每一位結果組合為總結果F
例如A = 0b11001100、B = 0b11110000，則 F = 0b11111100

按位取反

~
F = ~A
將A字節內的每一位進行非運算（就是取反），再將得到的每一位結果組合為總結果F
例如A = 0b11001100，則 F = 0b00110011

按位異或

^
異或的意思：如果運算雙方的值不同（即相異）則結果為真，雙方值相同，則結果為假
F = A ^ B
例如A = 0b11001100、B = 0b11110000，則 F = 0b00111100

定時器的學習

定時器是單片機系統的一個重點

定時器的初步認識

時鐘周期

時鐘周期T是時序中最小的時間單位，具體計算方法是：
時鐘周期 = 1 / 時鐘源頻率
KST-51 單片機開發板上用的晶振是11.0592MHz，那么對于這個單片機系統來說，時鐘周期 = 1 / 11059200秒

機器周期

單片機完成一個操作的最短時間。
機器周期主要針對匯編語言而言，在匯編語言下程序的每一條語句執行所用的時間都是機器周期的整數倍，而且語句占用的時間是可以計算出來的，而C語言一條語句的時間是不確定的，受諸多因素的影響。
51單片機系列，在其標準架構下一個機器周期是12個時鐘周期，也就是12/11059200秒。
現在有不少增強型的51單片機，其速度都比較快，有的1個機器周期等于4個時鐘周期，有的1個機器周期等于1個時間周期，也就是說大體上其速度可以達到標準51架構的3倍或者12倍。

定時器和計數器是單片機內部的同一模塊，通過配置SFR（特殊功能寄存器）可以實現兩種不同的功能。
定時器就是用來定時的。定時器內部有一個寄存器，讓它開始計數后，這個寄存器每經過一個機器周期就會自動加1，因此，可以把機器周期理解為定時器的計數周期。
就像鐘表，每經過一秒，數字自動加1，而這個定時器就是每經過一個機器周期的時間，也就是12/11059200秒，數字自動加1。
還有一個特別注意的地方，就是鐘表是加到60后，秒就自動變成0了，這種情況在單片機或計算機中稱為溢出。

從某一個初值開始，經過確定的時間后溢出，這個過程就是定時的含義。

定時器的寄存器

標準的51單片機內部有T0和T1這兩個定時器，T就是Timer的縮寫，現在很多51系列單片機還會增加額外的定時器。
對于單片機的某一個功能模塊，都是由于它的SFR，也就是特殊功能寄存器來控制。

上表中的四個寄存器都是用于存儲定時器的計數值的
TH0/TL0用于T0，TH1/TL1用于T1

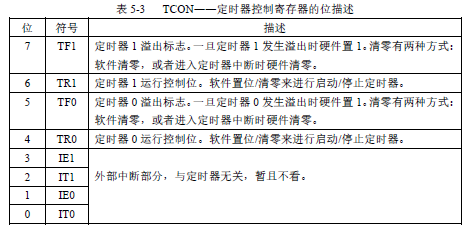

上表是定時器控制寄存器TCON的位分配，下表則是對每一位的具體含義的描述

硬件置1或者清0的，就是指一旦符合條件，單片機將自動完成動作
軟件置1或者清0的，就是指必須用程序去完成這個動作

對于TCON這個SFR，其中有TF1、TR1對應于T1；TF0、TR0對應于T0

以T1為例：
先看TR1，當程序中寫TR1 = 1以后，定時器值就會每經過一個機器周期自動加1，當程序中寫 TR1 = 0以后，定時器就會停止加1，其值會保持不變化。
TF1是一個標志位，它的作用是告訴我們定時器溢出了。

例如，將定時器設置成16位的模式，那么每經過一個機器周期，TL1加1一次，當TL1加到255后，再加1，TL1變成0，TH1會加1一次，如此一直到TH1和TL1都是255（即TH1和TL1組成的16位整形數為65535）以后，再加1一次，就會溢出了，TH1和TL1同時都變成0，只要一溢出，TF1馬上自動變成1，告訴我們定時器溢出了，僅僅是給我們一個信號，讓我們知道定時器溢出了，并不會對定時器是否繼續運行產生任何影響

定時器有多種工作模式，工作模式的選擇就由TMOD控制

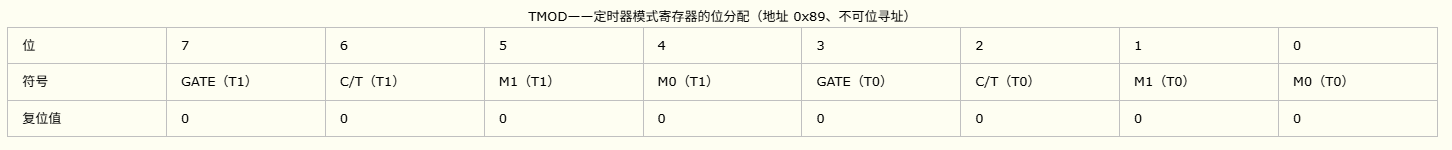

上表為TMOD的位分配

TCON標注了“可位尋址"，TMOD標注了”不可位尋址“
TCON有一個位叫TR1，可以在程序中，直接進行TR1 = 1的操作，也就是可以對某一位進行操作。
TMOD里的位，比如(T1)M1 = 1這樣子的操作是錯誤的，要操作就必須一次性操作這一整個字節，也就是必須一次性對TMOD所有的位操作。

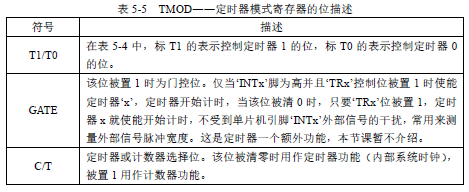

下表則是對TMOD的每一位的具體含義的描述

TMOD的位功能如下表

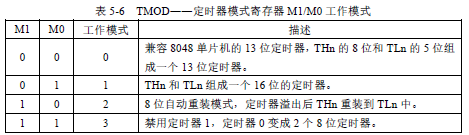

上表中列出的就是定時器的4種工作模式
其中模式0是為了兼容老的8048系列單片機而設計的，選擇的51幾乎不會用到這種模式
而模式3的功能用模式2完全可以取代，所以也基本上是不用的
模式1，是THn和TLn組成了一個16位定時器，計數范圍是0~65535，溢出后，只要部隊THn和TLn重新賦值，則從0開始計數。
模式2，是8位自動重裝載模式，只有TLn做加1計數，計數范圍是0~255，THn的值不會變化，而會保持原來的值；TLn溢出后，TFn就直接置1了，并且THn原先的值直接賦給TLn，然后TLn從新賦值的這個數字開始計數。
模式2的功能可以用來產生串口的通信波特率

OSC表示時鐘頻率，因?yàn)?個機器周期等于12個時鐘周期，所以d是12
下邊GATE右邊是一個非門，再右邊是一個或門，再右邊是一個與門
該電路是下邊部分控制上邊部分

TRn和下邊的或門電路的結果要進行與運算，如果TRn是0的話，與運算完了看到是0，所以要讓定時器工作，TRn就必須置1

這里的與門結果要想得到1，那么前面的或門出來的結果就必須是1才行:

• 在GATE位是1的情況下，經過一個非門變?yōu)?，此時，若想或門結果為1，則INTn腳必須是1，定時器才會工作，INTn腳是0的情況下，定時器不工作
• 在GATE位是0的情況下，經過一個非門變成1，此時，不論INTn引腳是什么電平，經過或門后都肯定是1，定時器就會工作

從圖上看有兩種方式：

• 第一種是開關打在上邊，即C/T = 0的時候，一個機器周期TL就會加1一次，此時是定時器模式
• 第二種是開關打在下邊，即C/T = 1的時候，Tn腳來一個脈沖TL就會加1一次，此時是計數器模式

定時器的應用

在使用定時器的時候，需要有以下步驟：

1. 設置特殊功能寄存器TMOD，配置好工作模式
2. 設置計數寄存器THn和TLn的初值
3. 設置TCON，通過TRn置1來讓定時器開始計數
4. 判斷TCON寄存器的TFn位，監測定時器溢出的情況

晶振是11.0592MHz，時鐘周期：1/11059200，機器周期：12/11059200

數碼管的學習

LED小燈是一種簡單的LED，只能通過亮和滅來表達簡單的信息。LED數碼管比LED小燈更能表達復雜信息。

數碼管的基本介紹

數碼管共有a,b,c,d,e,f,g,dp這么8段，實際上，這8段每一段都是一個LED小燈，所以一個數碼管就是由8個LED小燈組成的。

數碼管上邊有兩個com，這就是數碼管的公共端，之所以有2個，一方面是起到對稱的效果，剛好是10個引腳，另外一個方面，公共端通過的電流較大，并聯電路電流之和等于總電流，用2個com可以把公共電流平均到2個引腳上，降低單條線路承受的電流。

數碼管分為共陽和共陰兩種，共陰數碼管就是8只LED小燈的陰極是連接在一起的，陰極是公共端，由陽極來控制單個小燈的亮滅。同理，共陽數碼管就是陽極連接在一起。

開發板上所用的數碼管是共陽極數碼管，一共有6個
要想數碼管亮，首先需要三極管導通，[[小燈部分總分析#^{Q16-1|同Q16導通]]，三極管導通之后，[[小燈部分總分析#}DBX-0|還需要DBX為低電平]]，此時，數碼管才可以亮

開發板上有6個數碼管，習慣上稱之為6位，那么控制位就是74HC138了。而數碼管內部的8個LED小燈稱之為數碼管的段，那么數碼管的段選擇（即該段的亮滅）是通過P0口控制，經過74HC245驅動。

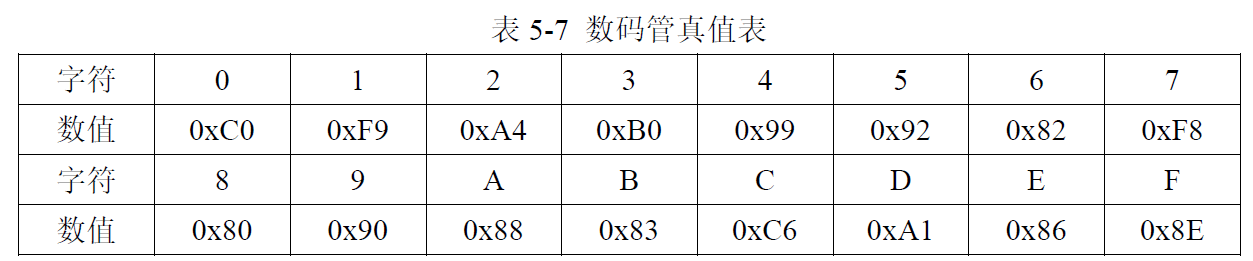

數碼管的真值表

[[數碼管代碼部分#^LedDisplay-1|數碼管顯示1]]

數碼管的靜態顯示

74HC138在同一時刻只能讓一個輸出口為低電平，也就是說一個時刻內，只能使能一個數碼管，并根據給出的P0的值來改變這個數碼管顯示的字符，可以將此理解為數碼管的靜態顯示。
數碼管靜態顯示是對應動態顯示而言的，靜態顯示對于一兩個數碼管還行，對于多個數碼管，靜態顯示實現的意義就沒有了。

像用unsigned char或者unsigned int這兩個關鍵字，這樣定義的變量都是放在單片機的RAM中，在程序中可以隨意去改變這些變量的值。
但是還有一種數據，在程序中要使用，卻不會改變它的值，定義這種數據時，可以加上一個code關鍵字修飾一下，這個數據就會存儲到程序空間 Flash 中，這樣可以大大節省單片機的RAM使用量，畢竟單片機RAM空間比較小，而程序空間則大得多。
[[數碼管代碼部分#^LedDisplayCountdown|單個數碼管倒計時]]
