博客班級 https://edu.cnblogs.com/campus/ahgc/AHPU-SE-19
作業要求 https://edu.cnblogs.com/campus/ahgc/AHPU-SE-19/homework/11540
作業目標 1、掌握結構化的分析方法
學號 3190704224
一.實驗?zāi)康?/p>

（1）掌握結構化的需求分析方法；

（2）掌握分層數據流圖的繪制、數據字典和加工說明的編制；

（3）掌握數據流圖映射為軟件結構圖的方法；

（4）掌握需求說明書和設計說明。書的主要內容，學習軟件需求說明書和設計說明書的編寫；

（5）掌握測試的基本方法。

二.實驗內容

（1）參考一個熟悉的系統，如，機票預訂系統/教材訂購系統/ATM自動取款機，討論其用戶需求、系統需求和業務需求；

（2）繪制系統的分層數據流圖，并給出數據字典；

（3）將系統的分層數據流圖映射為軟件結構圖，繪制軟件結構圖；

（4）為關鍵模塊進行詳細設計，如繪制關鍵模塊的流程圖；

（5）實現系統部分功能并測試。

【實例1】機票預訂系統

參考：

（1）攜程網：https://flights.ctrip.com/international/search/domestic

（2）去哪兒：https://www.qunar.com/?ex_track=auto_4e0d874a

為了方便旅客，某航空公司擬開發一個機票預定系統。旅行社把預定機票的旅客信息（姓名、性別、工作單位、身份證號碼、旅行

時間、旅行目的地等）輸入該系統，系統為旅客安排航班，旅客在飛機起飛前一天憑取票通知和賬單交款取票，系統核對無誤即印出

機票給顧客

【實例2】教材訂購系統

銷售系統的工作過程為：首先由教師或?qū)W生提交購書單，經教材發行人員審核是有效購書單后，開發票、登記并返給教師或?qū)W生領

書單，教師或?qū)W生即可去書庫領書。

采購系統的主要工作過程為：若是脫銷教材，則登記缺書，發缺書單給書庫采購人員；一旦新書入庫后，即發進書單通知給教材發

行人員。

【實例3】圖書管理系統

參考：http://lib.ahpu.edu.cn/

三.實驗步驟

（1）復習結構化的分析與設計方法的主要過程；

（2）討論系統存在的用戶角色、工作流等；

（3）對關鍵功能繪制數據流圖，給出數據字典，并反復討論數據流的合理性；

（4）對應數據流圖，設計系統的功能結構圖，關鍵模塊的流程圖；

（5）選擇對應的結構化程序設計語言，實現并測試部分功能模塊

四.思考題

（1）簡述需求說明書，概要設計，詳細設計說明書的主要內容。

（2）結構化分析方法與面向?qū)ο蠓治龇椒ㄓ袩o(wú)本質上的不同？

（3）對數據流圖進行審查有何意義？

（4）給出一次完整的會議討論紀要，包括議題，最終結果。

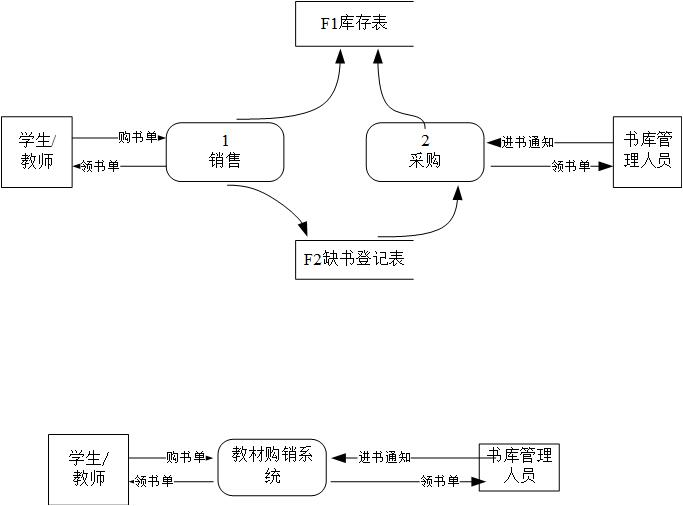

頂層圖

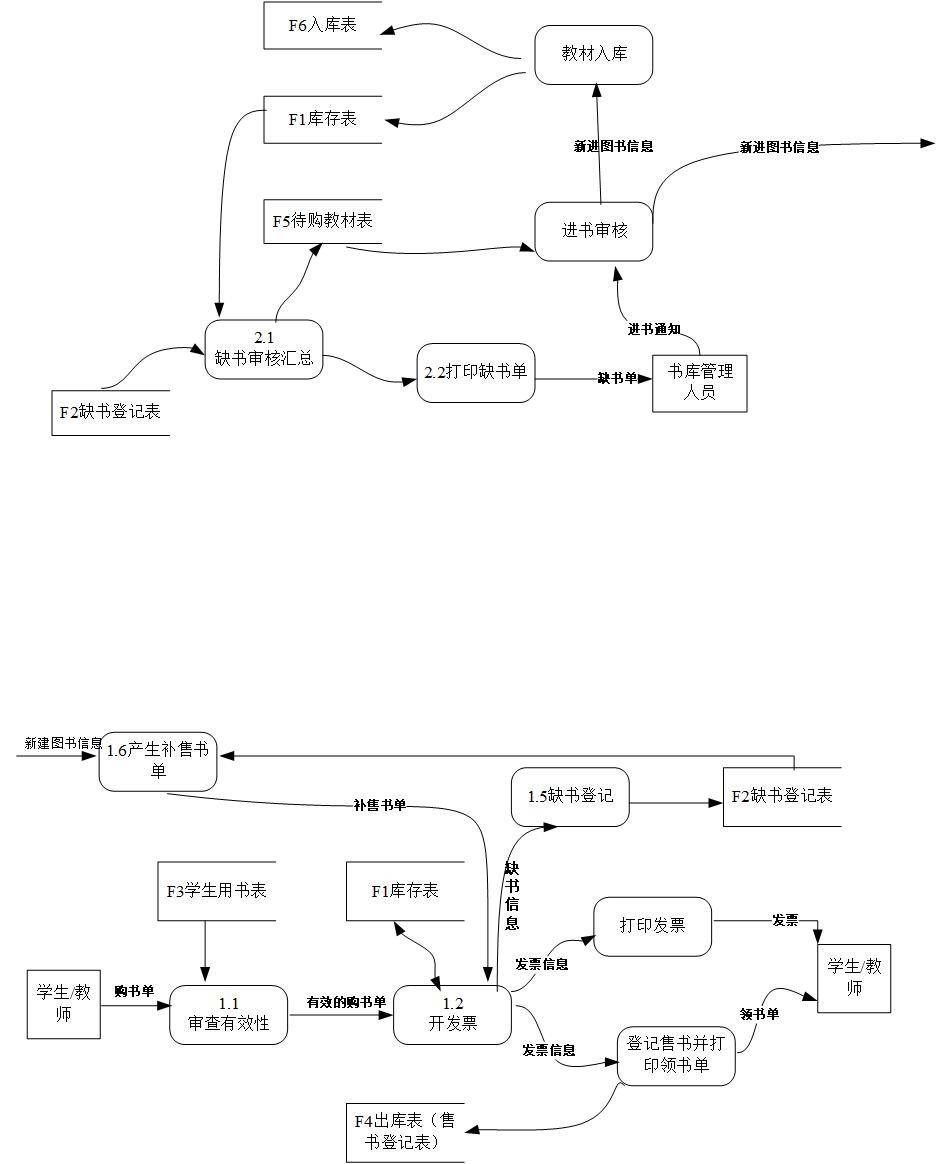

分層圖

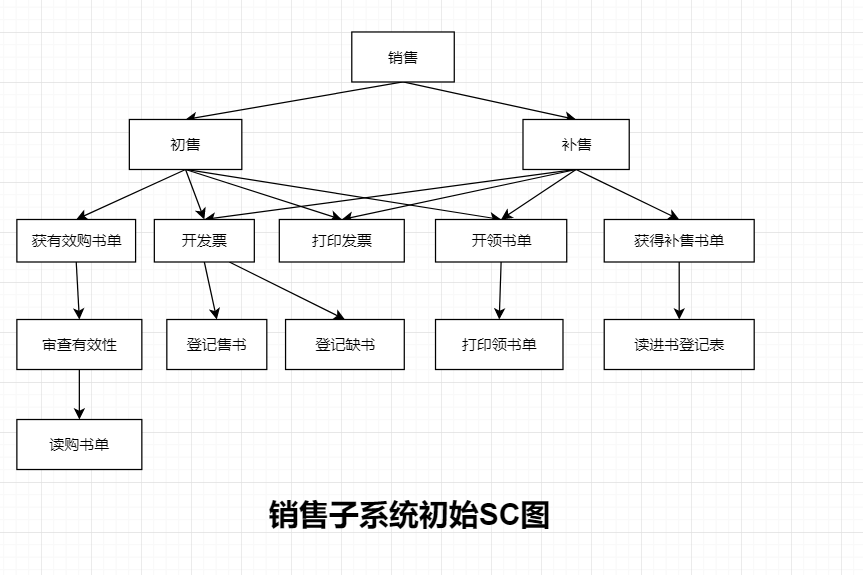

總體結構設計

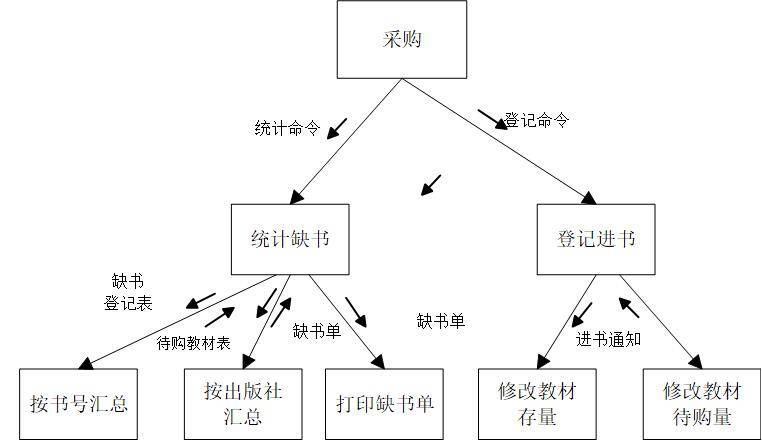

采購子系統初始SC圖

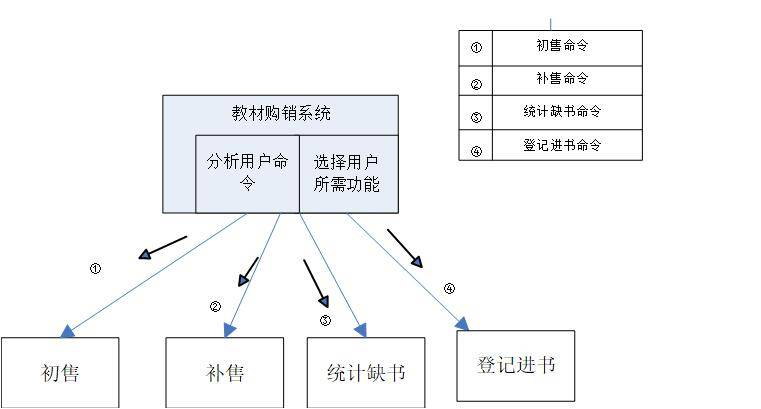

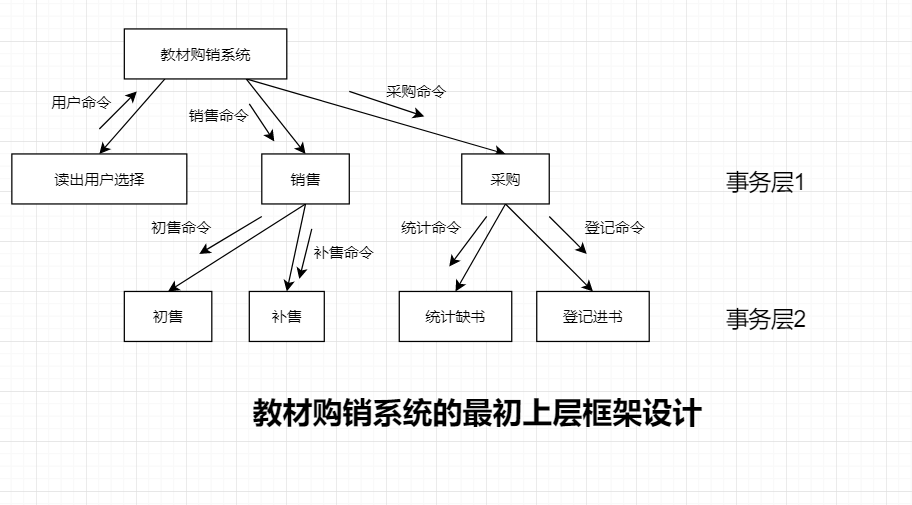

最終SC的上層框架

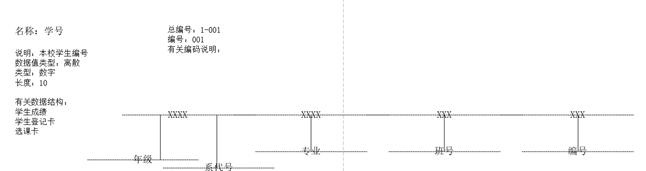

字典

具體實現

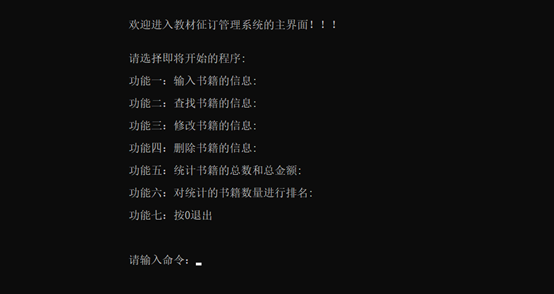

首頁

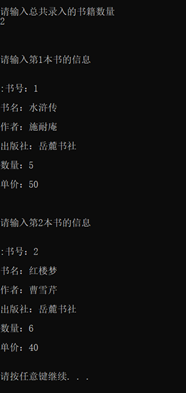

輸入信息

顯示輸出的信息

查找信息

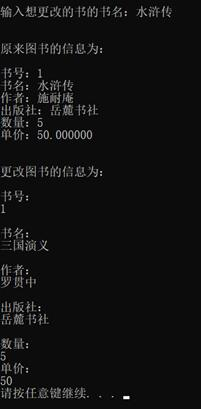

更改信息

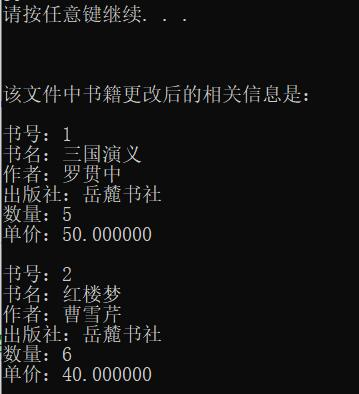

更改后的信息

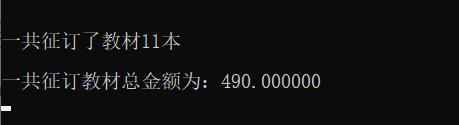

總共征訂的總數信息

對數量排序

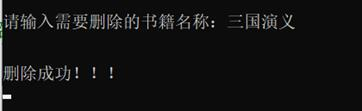

刪除信息

思考題：
（1）簡述需求說明書，概要設計，詳細設計說明書的主要內容。
需求說明書是為了使用戶和軟件開發者雙方對該軟件的初始規定有一個共同的理解，使之成為整個開發工作的基礎而編制的，其主
要包括了細化到適當層次的數據流圖、數據字典和黑盒形式的算法描述等內容；概要設計的主要任務是把需求分析得到的系統擴展用例圖轉換為軟
件結構和數據結構。設計軟件結構的具體任務是：將一個復雜系統按功能進行模塊劃分、建立模塊的層次結構及調用關系、確定模塊間的接口及人
機界面等。數據結構設計包括數據特征的描述、確定數據的結構特性、以及數據庫的設計。顯然，概要設計建立的是目標系統的邏輯模型，與計算
機無關；詳細設計說明書的關鍵任務是確定怎樣具體地實現用戶需要的軟件系統，也就是要設計出程序的“藍圖”。除了保證軟件的可靠性之外，使
將來編寫的程序可讀性好、易于理解、易于測試、易于修改和維護，是詳細設計階段最重要的目標
（2）結構化分析方法與面向?qū)ο蠓治龇椒ㄓ袩o(wú)本質上的不同？
結構化系統分析方法是采用“自頂向下，由外到內，逐層分解”的思想對復雜的系統進行分解化簡，從而有效地控制了系統分析每一
步的難度，并運用數據流圖、加工說明和數據字典作為表達工具的一種系統分析技術。而面向?qū)ο蟮姆治龇椒▌t是通過將數據和邏輯結構抽象成為
對象，運用對象屬性和方法等來操作和處理業務數據和邏輯的系統分析方法。兩者的區別在于：當軟件項目較小、系統分析員能力足夠高的時候，
結構化方法能快速的找到最簡潔、高效率的邏輯模型，結構化方法對復雜問題的幫助有限，而面向?qū)ο蟮姆治龇椒ㄌ峁┝艘环N方便的、可持續觀測
和擴展系統的機制，通過信息隱藏和封裝等手段屏蔽了對象內部的執行細節，控制了錯誤的蔓延，對于需求變化頻繁的系統，可以用面向?qū)ο筌浖?br> 系統的方法
（3）對數據流圖進行審查有何意義？
1、便于用戶表達功能需求和數據需求及其聯系;
2、便于兩類人員共同理解現行系統和規劃系統的框架;
3、清晰表達數據流的情況;
4、有利于系統建模。
（4）給出一次完整的會議討論紀要，包括議題，最終結果。
本次實驗，完成了對餐飲服務管理系統的結構化分析。根據餐飲管理的相關要求， 建立了餐飲服務管理系統 的概念數據模型，畫出相關的流程圖，規劃數據字典，并進行 了 簡單的概要設計。
在拿到實驗的題目的時候，一直在糾結到底應該選醫院服務系統的還是餐飲服務系統的，這兩個系統都是和我們生活息息相關的，而且參考資料也比較多，后來選擇了餐飲服務管理系統。
在實驗的過程中， 雖然其中有一些困難現在還沒有得到解決， 就是有些圖和實驗給出我們的要求并不能完全一一對應。 但是我卻總結了一個比解決這些困難更重要的東西，那就是：遇到困難，我們要做的不是去怕它，而是想法去找尋解決困難的方法。
