這個作業屬于哪個課程 https://edu.cnblogs.com/campus/ahgc/AHPU-SE-19/
這個作業要求在哪里 https://edu.cnblogs.com/campus/ahgc/AHPU-SE-19/homework/11515
這個作業的目標 <實驗一 軟件開發文檔與工具的安裝與使用>
學號 3190704224
實驗一 軟件開發文檔與工具的安裝與使用
一.實驗目的
1.了解軟件開發文檔的組織、標準及編寫
2.了解常用工具的用途及掌握各種工具的安裝
二.實驗內容
1.了解GB8567-88，GB8567-2006的內容，掌握需求說明書、概要設計、詳細說明書的主要內容
2.了解Visio的作用，安裝Visio，按照實驗指導使用Visio完成系統流程圖、DFD圖、業務流程圖的繪制，掌握Visio的使用方法
3.了解Rational Rose，完成Rose(或starUML)的安裝，了解Rose的主要界面及功能
三.實驗步驟
1.了解GB8567-88，GB8567-2006的內容，重點閱讀需求說明書、概要設計、詳細說明書的主要內容，比較GB8567-88與
GB8567-2006在內容上有何不同
2.安裝好Visio2003、rose2003（或者starUML）
3.利用Visio2003完成以下作業
【例一】
某裝配廠有一個存放零件的倉庫，倉庫中現有的各種零件的數量及每種零件的庫存量臨界值等數據記錄在庫存清單主文件中。當倉
庫中零件數量有變化時，應該及時修改庫存清單主文件；如果哪種零件的庫存量少于它的庫存量臨界值，則應該報告給采購部門以便
訂貨，規定每天向采購部門送一次訂貨報告。
該裝配廠使用一臺小型計算機處理更新庫存清單主文件和產生訂貨報告的任務。零件庫存量的每一次變化稱為一個事務，由放在倉
庫中的CRT終端輸入到計算機中；系統中的庫存清單程序對事務進行處理，更新存儲在磁盤上的庫存清單主文件，并且把必要的訂貨
信息寫在磁帶上。最后，每天由報告生成程序讀一次磁帶，并且打印出訂貨報告。

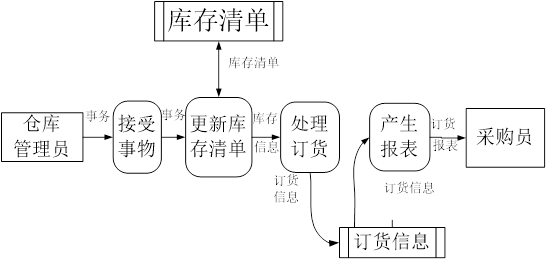

請用Visio繪制出系統流程圖；
【例二】訂貨處理系統
利用Visio繪制如下圖所示的數據流圖

【例三】車輛購置業務流程
利用Visio繪制如下圖所示的業務流程圖

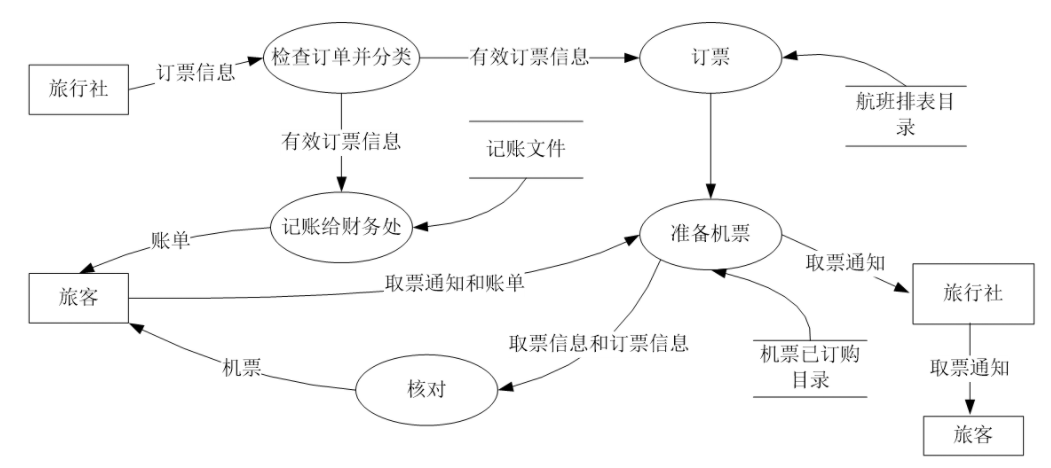

4.繪制機票預定系統的業務流程圖
系統描述如下：
為了方便旅客，某航空公司擬開發一個機票預定系統。旅行社把預定機票的旅客信息（姓名、性別、工作單位、身份證號碼、旅行
時間、旅行目的地等）輸入該系統，系統為旅客安排航班，旅客在飛機起飛前一天憑取票通知和賬單交款取票，系統核對無誤即印出
機票給顧客。 請用分層數據流圖描繪本系統的功能。
5.實驗思考題
（1）使用Visio可以完成哪些類型圖形的繪制？
（2）比較GB8567-88與GB8567-2006有哪些內容不同？
6.實驗總結，完成實驗報告

實驗一

實驗二

實驗三

實驗四

思考題
（1） Web圖表、地圖、電氣工程、工藝工程、機械工程、建筑設計圖、框圖、靈感觸發、流程圖、軟件、數據庫、圖表和圖形、網絡圖、項目日程、業務進程、組織結構圖、思維導圖、居室布置圖等
（2）GB8567-2006的標準是GB8567-88《計算機軟件產品開發文件編制指南》的修訂版，并改名為《計算機軟件文檔編制規范》。
本標準從實施之日起代替GB8567-88，其中與GB8567-88相比，主要變化如下：
1、本標準增加了 文檔編寫過程。其內容參考了ISO/IEC JTC1/SC7 N2106 1999/04/158《軟件工程一用戶文檔過程》。
2、本標準 主要從軟件開發與管理的角度,規定相應的文檔及規范。其內容依據GB/T 8566-2001《軟件生存周期過程》。
3、在編寫本標準時,綜合了在軟件開發與管理中的經驗及中軟網絡技術股份有限公司有關CMM中擬訂的一些文檔規范。
4、本標準與 SJ 20778- 2000《軟件開發與文檔編制》很好地鏈接。
5、本標準在規定軟件需求規格說明、軟件測試文件、軟件質量保證計劃與軟件配置管理計劃等文檔時,既依據相應的國標,又根據發展與實踐經驗作了相應的擴展。

實驗總結
通過本次實驗，讓我初步了解了Visio軟件畫圖的繪制，也為我后期的軟件編程中流程圖的繪制提供了新的思路，對系統流程圖有了更深刻的理解。
