一、USB CDC ACM介紹

USB CDC ACM 是 USB 通信設備類(CDC)中的一個子類，它提供了一種通過 USB 接口實現虛擬串行通信的標準方法。

1. 基本概念

CDC ACM 是 USB 規范中定義的一種設備類協議，它模擬傳統的串行端口通信，提供雙向數據傳輸通道，支持控制信號（如 RTS/CTS、DTR/DSR 等，是 USB 轉串口設備的常用實現方式。

2. 主要特點

標準化：遵循 USB-IF 定義的 CDC 規范

兼容性：大多數操作系統內置驅動支持

靈活性：可以在不同硬件平臺上實現

多功能：支持?jǐn)?shù)據和控制通道分離

3. 技術架構

CDC ACM 包含兩個主要接口：

3.1 通信接口(Communication Interface)

管理設備控制和狀態

包含中斷端點(Interrupt Endpoint)

處理線路編碼、控制信號等

3.2 數據接口(Data Interface)

處理實際數據傳輸

包含批量輸入和輸出端點(Bulk In/Out Endpoints)

實現數據流傳輸

二、 Linux-USB Gadget驅動框架

在ZYNQ等ARM板卡上移植好linux內核后，就可以通過linux USB Gadget驅動框架實現USB CDC類。

USB Gadget 框架是 Linux 內核中實現 USB 設備功能的子系統，它允許嵌入式設備作為 USB 從設備(Peripheral)與主機通信。

在 ZYNQ 7000系列SOC上，存在兩個USB2.0接口，支持USB HOST和USB OTG。

筆者板卡（正點原子 ZYNQ7035）上的 USB HOST 接口與 USB OTG 接口（也稱 USB Slave 接口）共用了YNQ PS 端的 USB0 接口，所以在正常情況下，USB HOST 和 USB OTG 不能同時工作，所

以在 Z100 底板上有一組跳線帽端子 J15 用于控制 USB HOST 和 USB OTG 哪個接口工作。

對于USB OTG 接口工作：

需要通過兩個跳線帽將 J15 端子的 DN 與 SN 相連、DP 與 SP 相連，注意先連接 DN 與SN。

三、vivado工程配置

在block design中，添加ZYNQ7 PS后使能USB0接口，并選擇對應的MIO接口：


設置完成后，重新生成xsa文件。

四、設備樹配置

在vivado中使能USB0配置后，在PCW.dtsi設備樹文件中關于usb0的節點status 屬性就被設置為"okay"了，

所以由此可以知道，其實 pcw.dtsi 文件中已經使能了 usb0，但是目前還是不能使用 usb0的，還需要為 usb0 節點添加一下屬性內容，打開 arch/arm/boot/dts/system-user.dtsi 設備樹文件，

添加相關內容。首先需要在 system-user.dtsi 設備樹根節點下添加一個 usb_phy0 節點，用于描述 USB phy相關信息，如下所示：

其中，dr_mode可以是OTG，也可以為peripheral

system-user.dtsi 設備樹文件修改完成之后，保存退出！然后在內核源碼根文件目錄下執行下面這條命令編譯設備樹文件：

make dtbs

將編譯得到的 system-top.dtb 文件重命名為 system.dtb，將 system.dtb 文件拷貝到開發板SD 啟動卡的第一個分區，替換掉就的設備樹文件。

五、內核配置

USB 的HOST在linux內核中是默認配置的，但是CDC是沒有默認開啟的，因此需要配置內核相關配置。

在內核源碼根文件夾下執行：

make menuconfig
配置路徑為：
Device Drivers --->
[] USB support --->

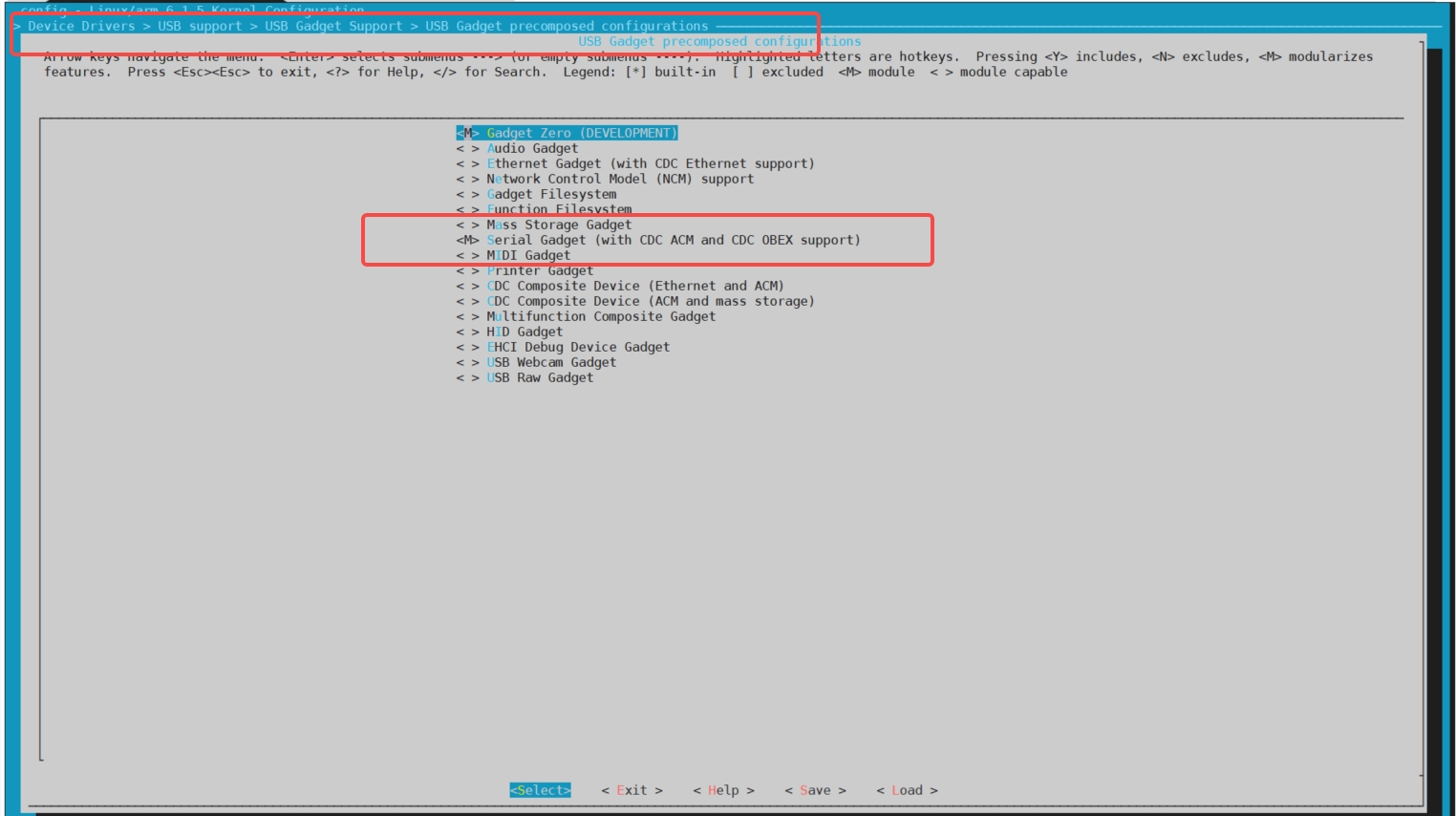

<> USB Gadget Support --->
<*> USB Gadget precomposed configurations --->
勾選以下配置：

配置好后， save 并退出，重新編譯下內核：

make -j8
編譯成功后會在arch/arm/boot下生成zImage內核鏡像，將該文件拷貝至U盤的vfat分區（boot）。

同時會生成相關驅動，目錄如下：

將以下驅動拷貝至vfat分區目錄下：

g_serial.ko, libcomposite.ko, usb_f_acm.ko, usb_f_obex.ko, usb_f_serial.ko, u_serial.ko.

并啟動Linux,按順序加載前面生成的驅動模塊：出現以下信息代表驅動掛載成功了：

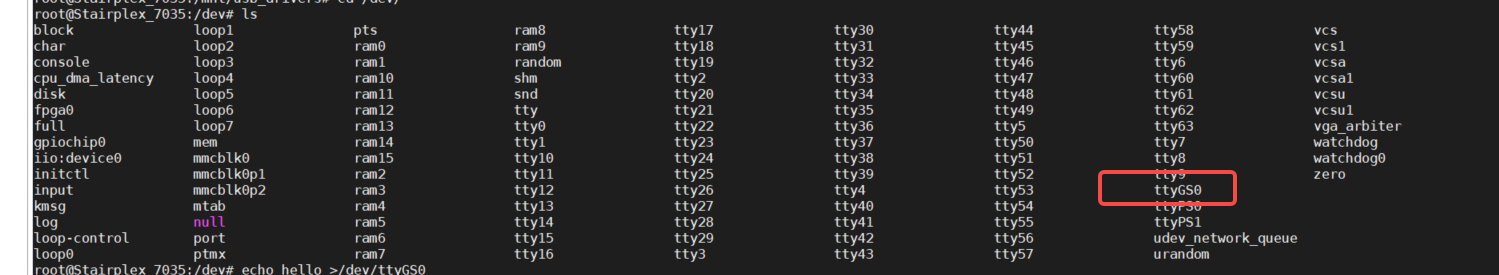

此時打開設備文件發現多了/dev/ttyGS0設備，這個就是虛擬的串口設備。

六、讀寫測試

將板卡上的usb slave接口鏈接電腦，這時候在windows的設備管理器中發現這個USB設備：

6.1 終端寫

在電腦上通過串口工具（如xcom）打開該設備，并在ZYNQ終端中輸入發送測試命令：
echo hello，this is usb cdc acm device > /dev/ttyGS0`

在串口工具成功接收到該信息：

6.2 終端讀

在ZYNQ終端通過cat監聽該USB的接收信息，在串口工具，發送任意字符，并勾選發送新行（這里筆者猜測是終端的內核緩沖區機制，\n會讓內核接收的信息刷新出來）。否則可能不會在終端打印出來
