一、引言

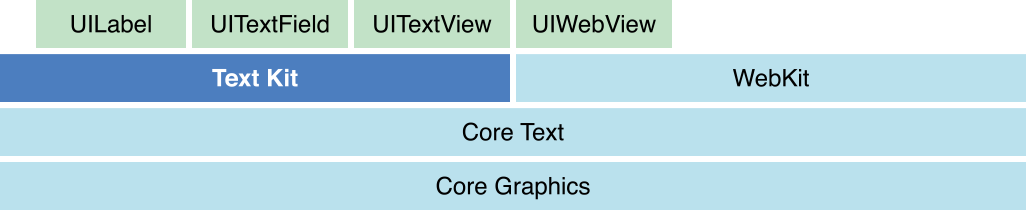

CoreText是iOS/macOS中的文字排版引擎，提供了一系列對文本精確操作的API；UIKit中UILabel、UITextView等文本組件底層都是基于CoreText的，可以看官方提供的層級圖：

本文的目的是結合實際使用例子，來介紹和總結CoreText中的重要概念和API。

二、重要概念

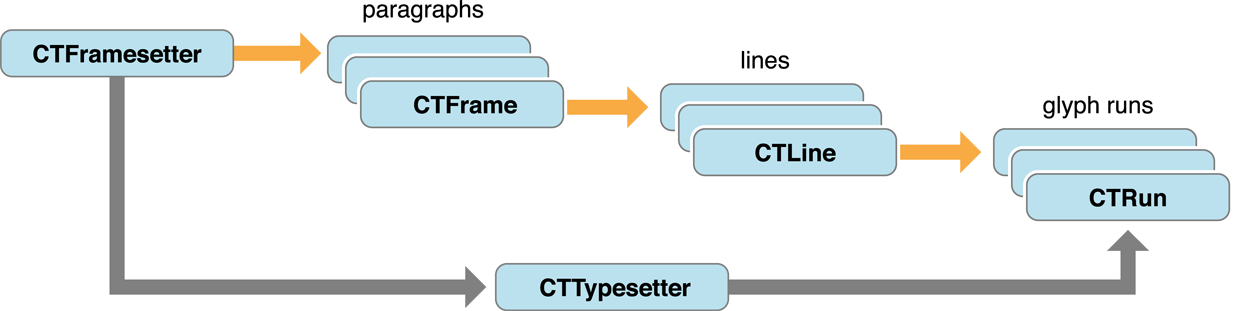

CoreText中有幾個重要概念：CTTypesetter、CTFramesetter、CTFrame、CTLine、CTRun；它們之間的關系可以看官方提供的層級圖：

一篇文檔可以分為：文檔 -> 段落 -> 段落中的行 -> 行中的文字，類似的，CoreText也是按這個結構來組織和管理API的，我們也可以根據訴求來選擇不同層級的API。

2.1 CTFramesetter

CTFramesetter類似于文檔的概念，它負責將多段文本進行排版，管理多個段落（CTFrame）。

CTFramesetter的輸入是屬性字符串（NSAttributedString）和路徑（CGPath），負責將文本在指定路徑上進行排版。

2.2 CTFrame

CTFrame類似于段落的概念，其中包含了若干行（CTLine）以及對應行的位置、方向、行間距等信息。

2.3 CTLine

CTLine類似于行的概念，其中包含了若干個字形（CTRun）以及對應字形的位置等信息。

2.4 CTRun

需要注意CTRun不是單個的字符，而是一段連續的且具有相同屬性（字體、顏色等）的字形（Glyph）。

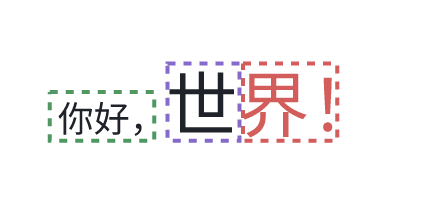

如下，每個虛線框都代表一個CTRun：

2.5 CTTypesetter

CTTypesetter支持對屬性字符串進行換行，可以通過CTTypesetter來自定義換行（比如按word換行、按char換行等）或控制每行的內容，可以理解成更精細化的控制。

三、重要API

3.1 CTFramesetter

1）CTFramesetterCreateWithAttributedString

func CTFramesetterCreateWithAttributedString(_ attrString: CFAttributedString) -> CTFramesetter

通過屬性字符串來創建CTFramesetter。

我們可以構造不同字體、顏色、大小的屬性字符串，然后從屬性字符串構造CTFramesetter，之后可以繼續往下拆分得到段落、行、字形等信息，這樣可以實現自定義排版、圖文混排等復雜富文本樣式。

2）CTFramesetterCreateWithTypesetter

func CTFramesetterCreateWithTypesetter(_ typesetter: CTTypesetter) -> CTFramesetter

通過CTTypesetter來創建CTFramesetter，當我們需要對文本實現更精細控制，比如自定義換行時，可以自己構造CTTypesetter。

3）CTFramesetterCreateFrame

func CTFramesetterCreateFrame(
    _ framesetter: CTFramesetter,
    _ stringRange: CFRange,
    _ path: CGPath,
    _ frameAttributes: CFDictionary?
) -> CTFrame

生成CTFrame：在指定路徑（path）為屬性字符串的指定范圍（stringRange）生成CTFrame。

• framesetter
• stringRange：字符范圍，注意需要以UTF-16編碼格式計算；當 stringRange.length = 0 時，表示從起點（stringRange.location）到字符結束為止；比如當 CFRangeMake(0, 0) 表示全字符范圍
• path：排版路徑，可以是不規則矩形，這意味著可以傳入不規則圖形來實現文字環繞等高級效果
• frameAttributes：一個可選的字典，可以用于控制段落級別的布局行為，比如行間距等，一般用不到，可傳 nil

4）CTFramesetterSuggestFrameSizeWithConstraints

func CTFramesetterSuggestFrameSizeWithConstraints(
    _ framesetter: CTFramesetter,
    _ stringRange: CFRange,
    _ frameAttributes: CFDictionary?,
    _ constraints: CGSize,
    _ fitRange: UnsafeMutablePointer<CFRange>?
) -> CGSize

計算文本寬高：在給定約束尺寸（constraints）下計算文本范圍（stringRange）的實際寬高。

如下，我們可以計算出在寬高 100 x 100 的范圍內排版，實際能放下的文本范圍（fitRange）以及實際的文本尺寸：

let attr = NSAttributedString(string: "這是一段測試文本，通過調用CTFramesetterSuggestFrameSizeWithConstraints來計算文本的寬高信息，并返回實際的range", attributes: [
    .font: UIFont.systemFont(ofSize: 16),
    .foregroundColor: UIColor.black
])
let framesetter = CTFramesetterCreateWithAttributedString(attr)
var fitRange = CFRange(location: 0, length: 0)
let size = CTFramesetterSuggestFrameSizeWithConstraints(
    framesetter,
    CFRangeMake(0, 0),
    nil,
    CGSize(width: 100, height: 100),
    &fitRange
)
print(size, fitRange, attr.length)

這個API在分頁時非常有用，比如微信讀書的翻頁效果，需要知道在哪個地方截斷，PDF的分頁排版等。

3.1.1 CTFramesetter使用示例

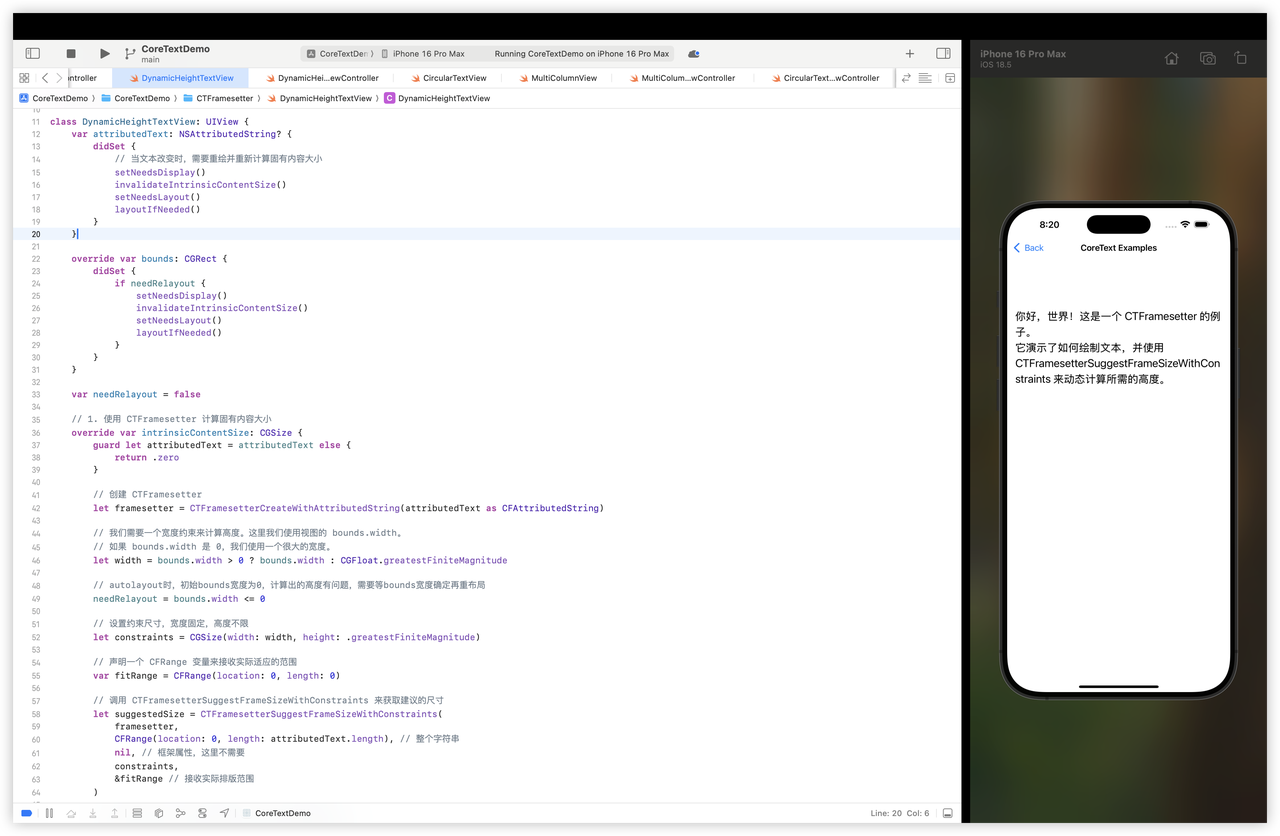

1）實現一個支持AutoLayout且高度靠內容撐開的富文本View

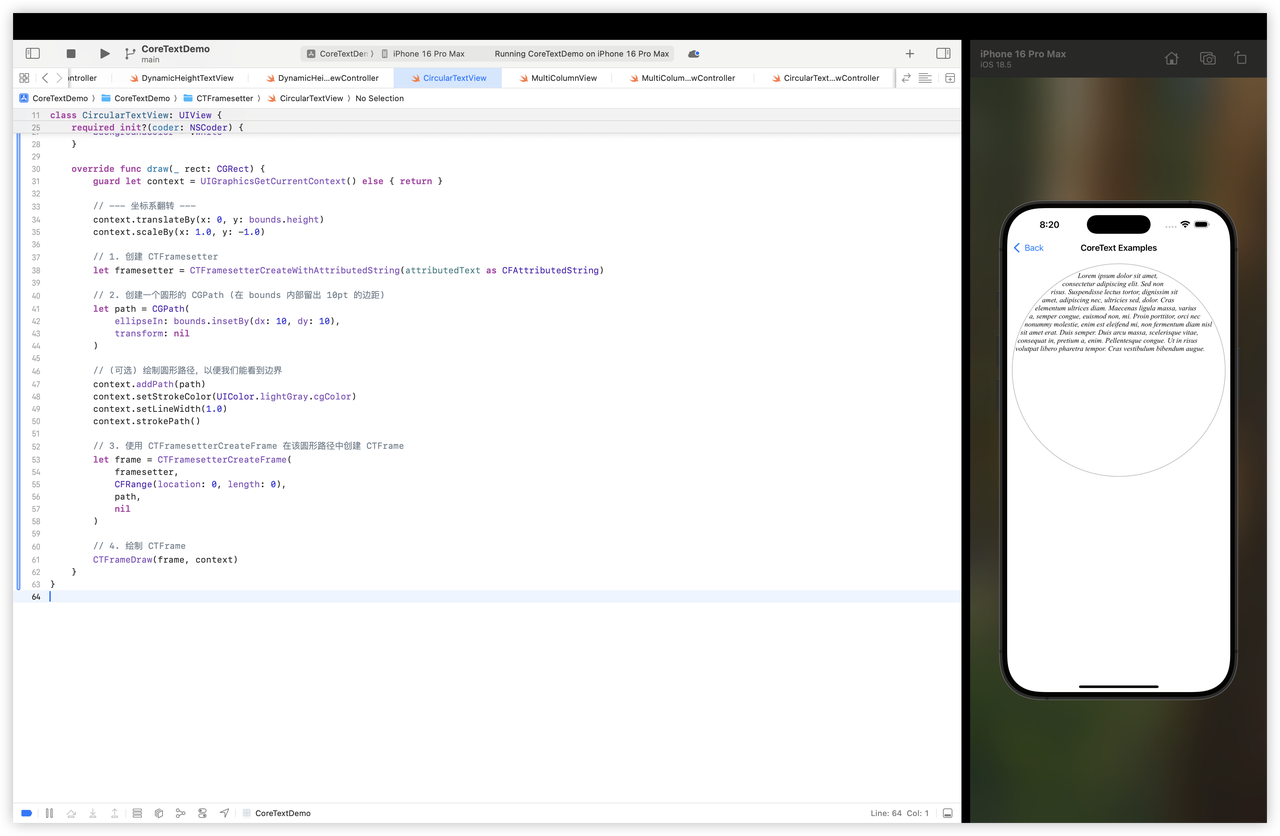

2）在圓形路徑中繪制文本

3）文本分頁：模擬微信讀書的分頁邏輯

3.2 CTFrame

1）CTFramesetterCreateFrame

func CTFramesetterCreateFrame(
    _ framesetter: CTFramesetter,
    _ stringRange: CFRange,
    _ path: CGPath,
    _ frameAttributes: CFDictionary?
) -> CTFrame

創建CTFrame，在CTFramesetter一節中有介紹過，這是創建CTFrame的唯一方式。

2）CTFrameGetStringRange

func CTFrameGetStringRange(_ frame: CTFrame) -> CFRange

獲取CTFrame包含的字符范圍。

我們在調用CTFramesetterCreateFrame創建CTFrame時，會傳入一個 stringRange 的參數，CTFrameGetStringRange也可以理解成獲取這個 stringRange，區別是處理了當 stringRange.length 為0的情況。

3）CTFrameGetVisibleStringRange

func CTFrameGetVisibleStringRange(_ frame: CTFrame) -> CFRange

獲取CTFrame實際可見的字符范圍。

我們在調用CTFramesetterCreateFrame創建CTFrame時，會傳入path，可能會把字符截斷，CTFrameGetVisibleStringRange返回的就是可見的字符范圍。

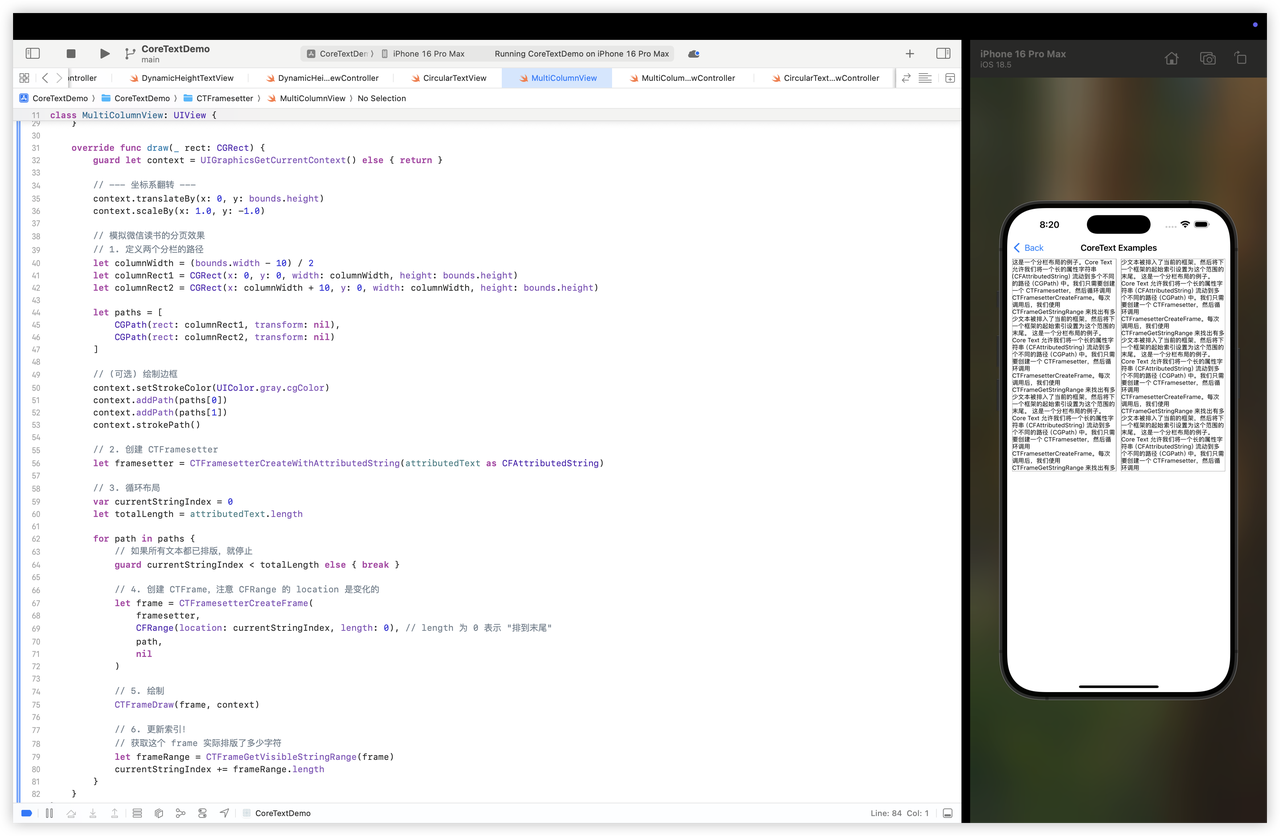

需要注意和CTFrameGetStringRange進行區分，可以用如下Demo驗證：

let longText = String(repeating: "這是一個分欄布局的例子。Core Text 允許我們將一個長的屬性字符串（CFAttributedString）流動到多個不同的路徑（CGPath）中。我們只需要創建一個 CTFramesetter，然后循環調用 CTFramesetterCreateFrame。每次調用后，我們使用 CTFrameGetStringRange 來找出有多少文本被排入了當前的框架，然后將下一個框架的起始索引設置為這個范圍的末尾。 ", count: 10)
let attributedText = NSAttributedString(string: longText, attributes: [
    .font: UIFont.systemFont(ofSize: 12),
    .foregroundColor: UIColor.darkText
])
let framesetter = CTFramesetterCreateWithAttributedString(attributedText as CFAttributedString)
let path = CGPath(rect: .init(x: 10, y: 100, width: 400, height: 200), transform: nil)
let frame = CTFramesetterCreateFrame(
    framesetter,
    CFRange(location: 100, length: 0),
    path,
    nil
)
// 輸出：CFRange(location: 100, length: 1980)
print(CTFrameGetStringRange(frame))
// 輸出：CFRange(location: 100, length: 584)
print(CTFrameGetVisibleStringRange(frame))

4）CTFrameGetPath

func CTFrameGetPath(_ frame: CTFrame) -> CGPath

獲取創建CTFrame時傳入的path。

5）CTFrameGetLines

func CTFrameGetLines(_ frame: CTFrame) -> CFArray

獲取CTFrame中所有的行（CTLine）。

6）CTFrameGetLineOrigins

func CTFrameGetLineOrigins(
    _ frame: CTFrame,
    _ range: CFRange,
    _ origins: UnsafeMutablePointer<CGPoint>
)

獲取每一行的起點坐標。

用法示例：

let lines = CTFrameGetLines(frame) as! [CTLine]
var origins = [CGPoint](repeating: .zero, count: lines.count)
CTFrameGetLineOrigins(frame, CFRangeMake(0, 0), &origins)

7）CTFrameDraw

func CTFrameDraw(
    _ frame: CTFrame,
    _ context: CGContext
)

繪制CTFrame。

3.2.1 CTFrame使用示例

1）繪制CTFrame

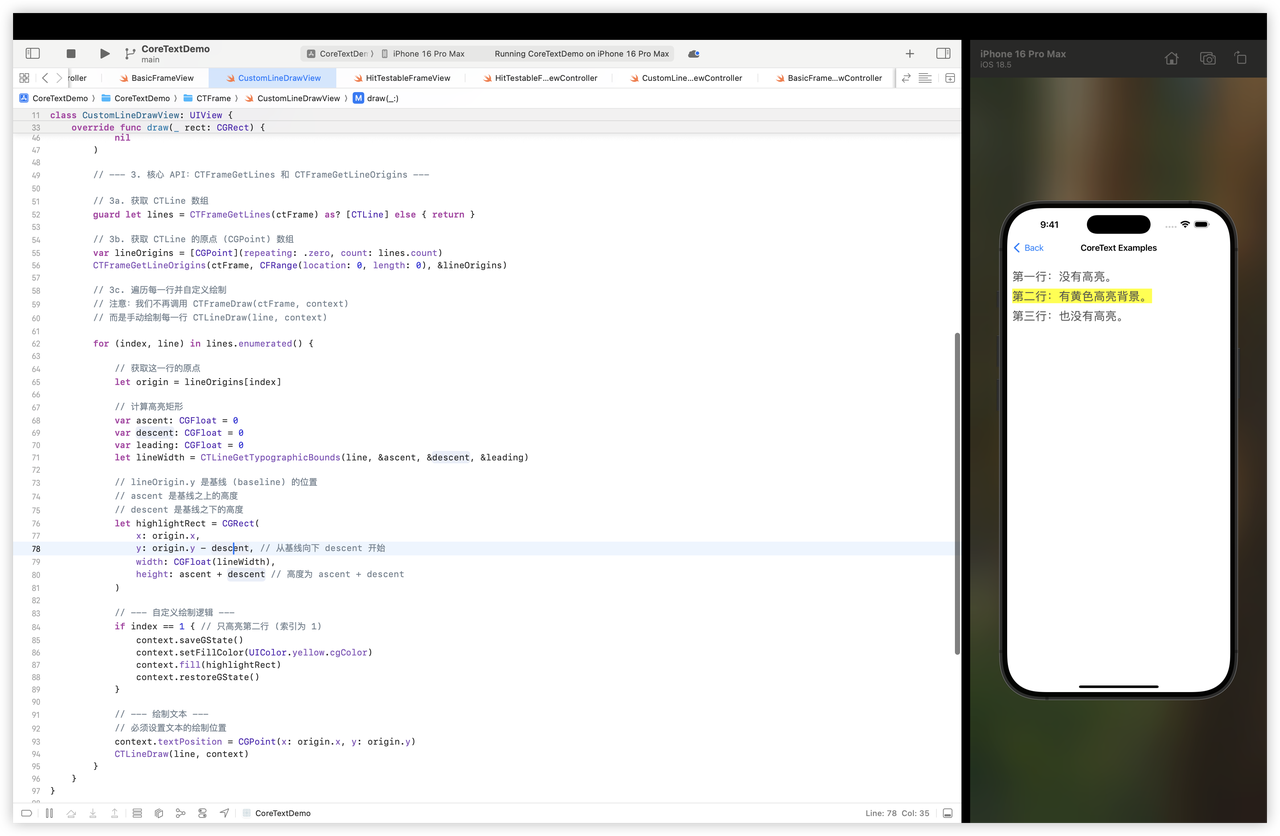

2）高亮某一行

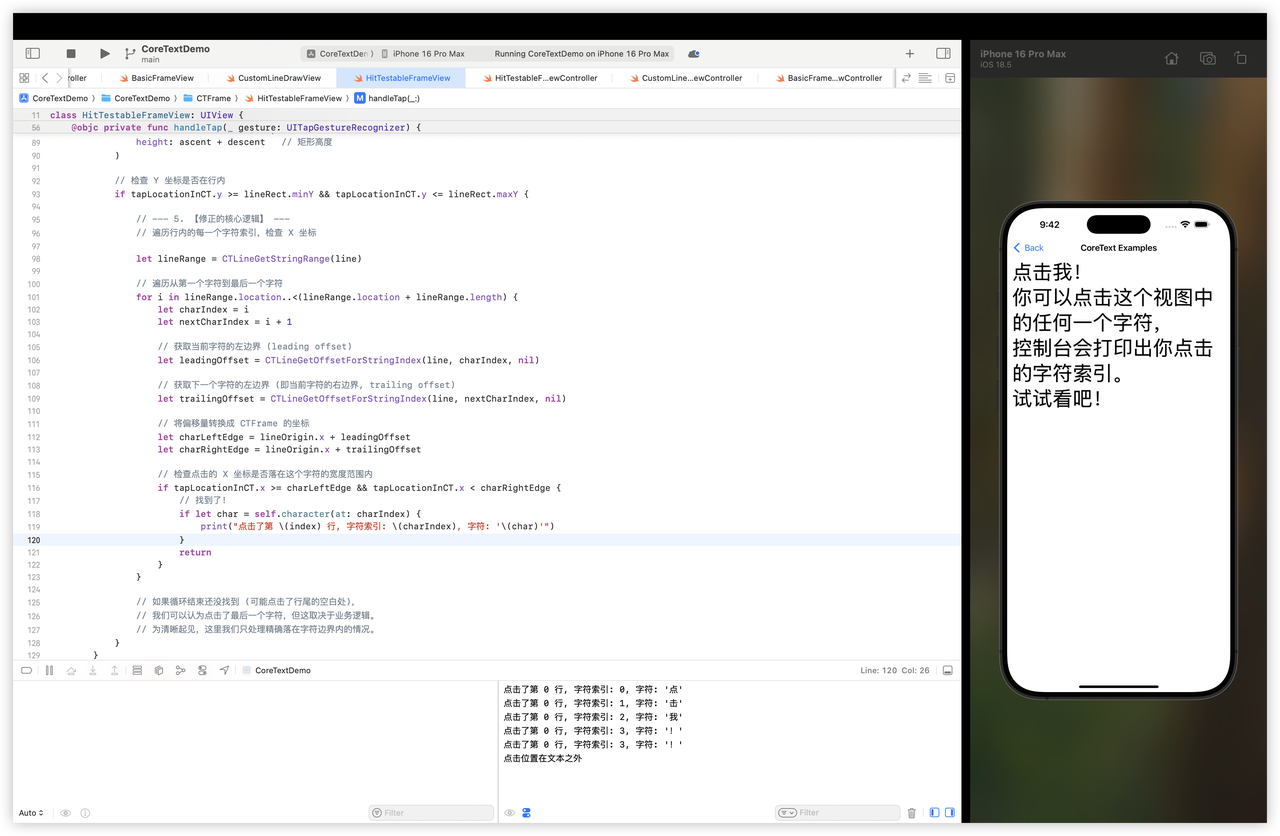

3）檢測點擊字符

3.3 CTLine

1）CTLineCreateWithAttributedString

func CTLineCreateWithAttributedString(_ attrString: CFAttributedString) -> CTLine

從屬性字符串創建單行CTLine，如果字符串中有換行符（\n）的話，換行符會被轉換成空格，如下：

let line = CTLineCreateWithAttributedString(
    NSAttributedString(string: "Hello CoreText\nWorld", attributes: [.font: UIFont.systemFont(ofSize: 16)])
)

2）CTLineCreateTruncatedLine

func CTLineCreateTruncatedLine(
    _ line: CTLine,
    _ width: Double,
    _ truncationType: CTLineTruncationType,
    _ truncationToken: CTLine?
) -> CTLine?

創建一個被截斷的新行。

• line：待截斷的行
• width：在多少寬度截斷
• truncationType：start/end/middle，截斷類型
• truncationToken：在截斷處添加的字符，nil表示不添加，一般使用省略符（...）

let truncationToken = CTLineCreateWithAttributedString(
    NSAttributedString(string: "…", attributes: [.font: UIFont.systemFont(ofSize: 16)])
)
let truncated = CTLineCreateTruncatedLine(line, 100, .end, truncationToken)

3）CTLineCreateJustifiedLine

func CTLineCreateJustifiedLine(
    _ line: CTLine,
    _ justificationFactor: CGFloat,
    _ justificationWidth: Double
) -> CTLine?

創建一個兩端對齊的新行，類似書籍或報紙中兩端對齊的排版效果。

• line：原始行
• justificationFactor：justificationFactor <= 0表示不縮放，即與原始行相同；justificationFactor >= 1表示完全縮放到指定寬度；0 < justificationFactor < 1表示部分縮放到指定寬度，可以看示例代碼
• justificationWidth：縮放指定寬度

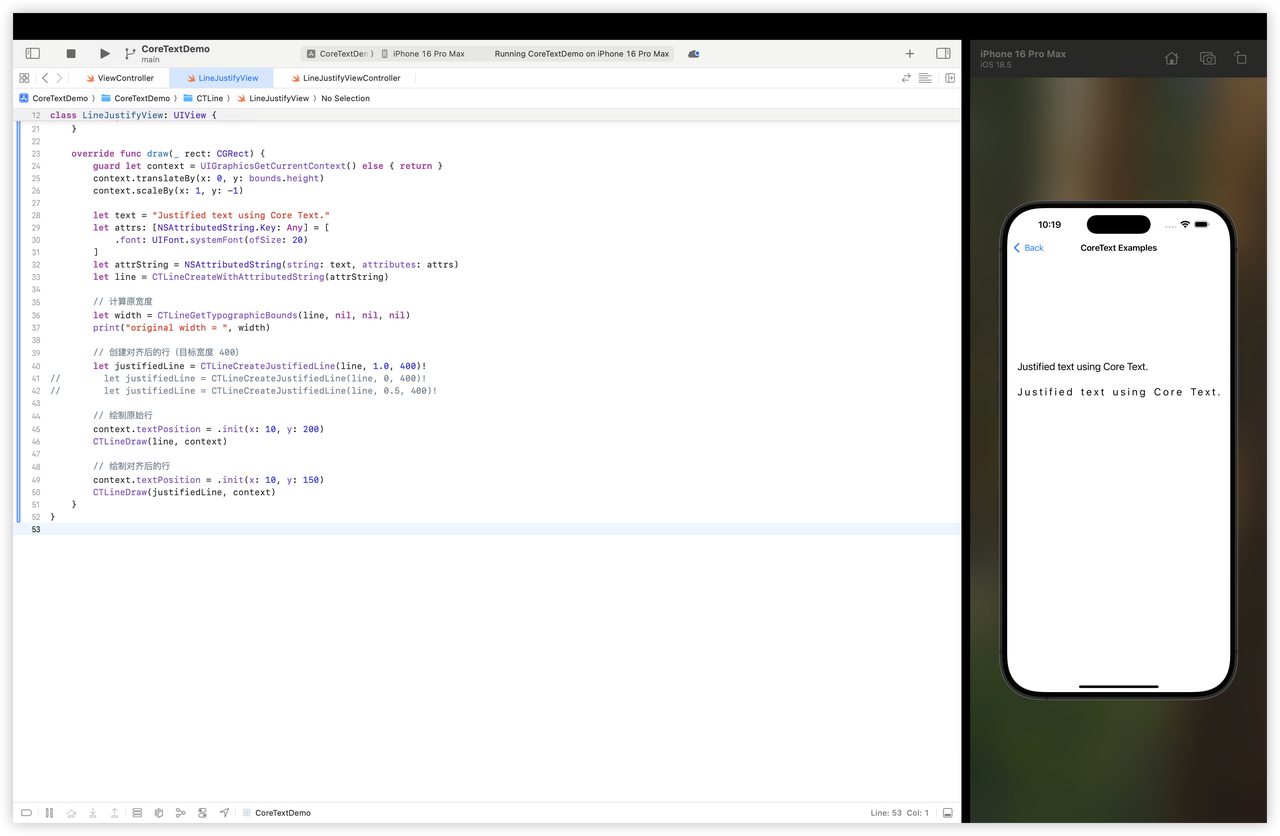

示例：

4）CTLineDraw

func CTLineDraw(
    _ line: CTLine,
    _ context: CGContext
)

繪制行。

5）CTLineGetGlyphCount

func CTLineGetGlyphCount(_ line: CTLine) -> CFIndex

獲取行內字形總數。

6）CTLineGetGlyphRuns

func CTLineGetGlyphRuns(_ line: CTLine) -> CFArray

獲取行內所有的CTRun。

7）CTLineGetStringRange

func CTLineGetStringRange(_ line: CTLine) -> CFRange

獲取該行對應的字符范圍。

8）CTLineGetPenOffsetForFlush

func CTLineGetPenOffsetForFlush(
    _ line: CTLine,
    _ flushFactor: CGFloat,
    _ flushWidth: Double
) -> Double

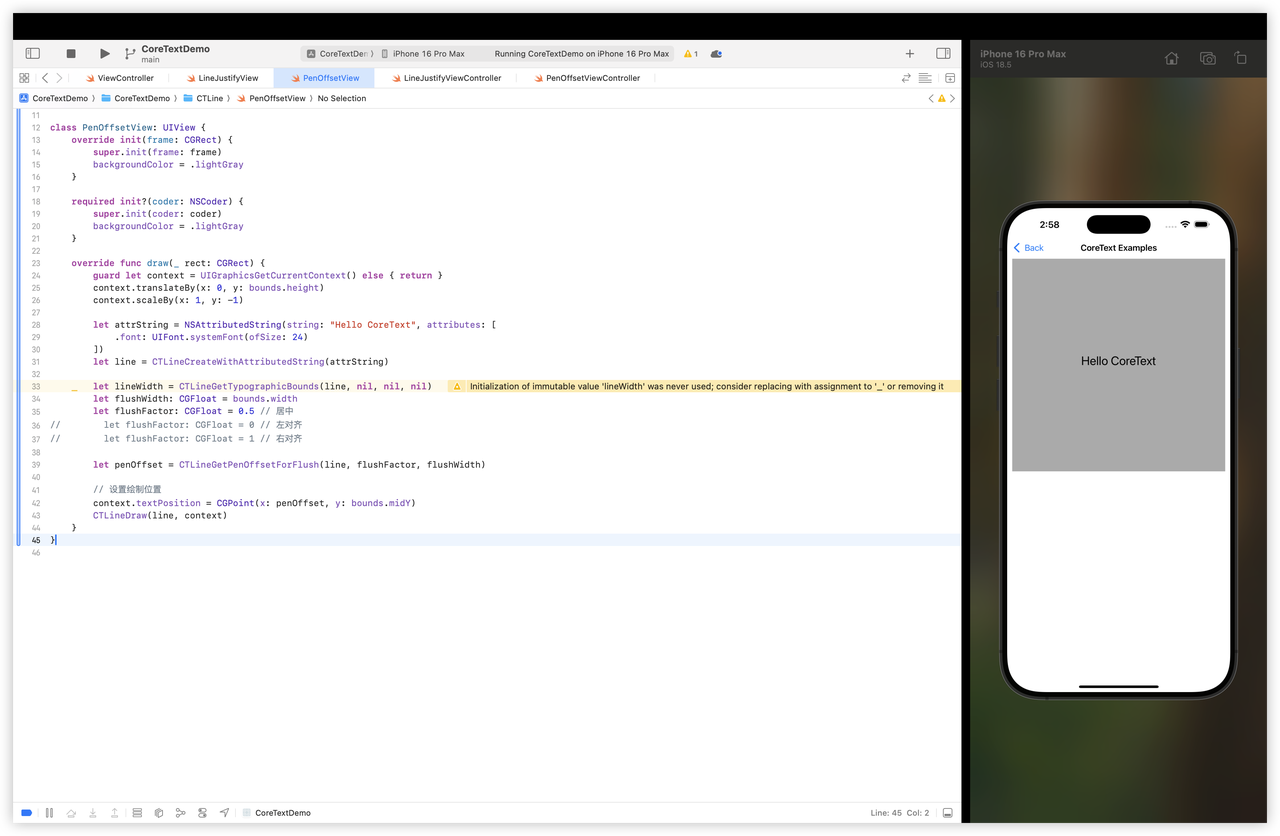

獲取在指定寬度繪制時的水平偏移，一般配合 CGContext.textPosition 使用，可用于實現在固定寬度下文本的左對齊、右對齊、居中對齊及自定義水平偏移等。

示例：

9）CTLineGetImageBounds

func CTLineGetImageBounds(
    _ line: CTLine,
    _ context: CGContext?
) -> CGRect

獲取行的?視覺邊界?；注意 CTLineGetImageBounds 獲取的是?相對于CTLine局部坐標系的矩形?，即以textPosition為原點的矩形。

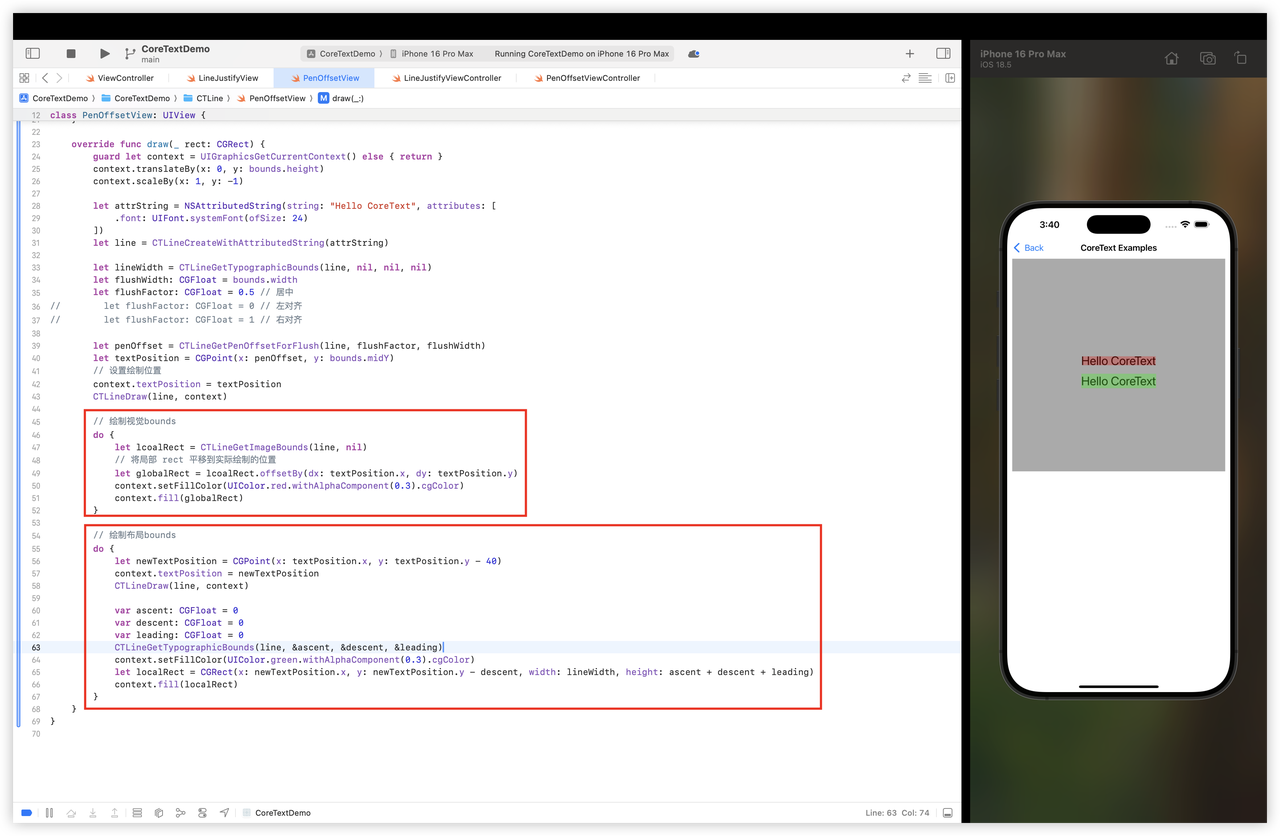

視覺邊界可以看下面的例子，與之相對的是布局邊界；這個API在實際應用中不常見，除非有特殊訴求，比如要檢測精確的內容點擊范圍，給行繪制緊貼背景等。

10）CTLineGetTypographicBounds

func CTLineGetTypographicBounds(
    _ line: CTLine,
    _ ascent: UnsafeMutablePointer<CGFloat>?,
    _ descent: UnsafeMutablePointer<CGFloat>?,
    _ leading: UnsafeMutablePointer<CGFloat>?
) -> Double

獲取上行（ascent）、下行（descent）、行距（leading）。

這幾個概念不熟悉的可以參考：一文讀懂字符、字形、字體

想了解這幾個數值最終是從哪個地方讀取的可以參考：一文讀懂字體文件

通過這個API我們可以手動構造?布局邊界?（見上面的例子），一般用于點擊檢測、繪制行背景等。

11）CTLineGetTrailingWhitespaceWidth

func CTLineGetTrailingWhitespaceWidth(_ line: CTLine) -> Double

獲取行尾空白字符的寬度（比如空格、制表符 (\t) 等），一般用于實現對齊時基于可見文本對齊等。

示例：

let line = CTLineCreateWithAttributedString(
    NSAttributedString(string: "Hello  ", attributes: [.font: UIFont.systemFont(ofSize: 16)])
)

let totalWidth = CTLineGetTypographicBounds(line, nil, nil, nil)
let trailingWidth = CTLineGetTrailingWhitespaceWidth(line)

print("總寬度: \(totalWidth)")
print("尾部空白寬度: \(trailingWidth)")
print("可見文字寬度: \(totalWidth - trailingWidth)")

12）CTLineGetStringIndexForPosition

func CTLineGetStringIndexForPosition(
    _ line: CTLine,
    _ position: CGPoint
) -> CFIndex

獲取給定位置處的字符串索引。

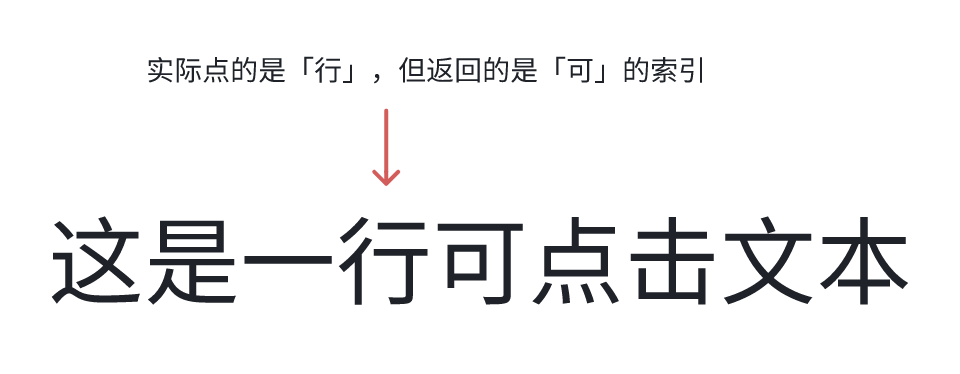

?注意：?雖然官方文檔說這個API一般用于點擊檢測，但實際測試下來?這個API返回的點擊索引不準確?，比如雖然點擊的是當前字符，但實際返回的索引是后一個字符的，如下：

查了下，發現這個API一般是用于計算光標位置的，比如點擊「行」的左半部分，希望光標出現在「行」左側，如果點擊「行」的右半部分，希望光標出現在「行」的右側。

如果我們想精確做字符的點擊檢測，推薦使用字符/行的bounds來計算，參考「CTFrame使用示例-3」例子。

13）CTLineGetOffsetForStringIndex

func CTLineGetOffsetForStringIndex(
    _ line: CTLine,
    _ charIndex: CFIndex,
    _ secondaryOffset: UnsafeMutablePointer<CGFloat>?
) -> CGFloat

獲取指定字符索引相對于行的 x 軸偏移量。

• line：待查詢的行
• charIndex：要查詢的字符在原始屬性字符串中的索引
• secondaryOffset：次要偏移值，在簡單的LTR文本中，可以忽略（傳nil即可），但在復雜的雙向文本（BiDi）中會用到

使用場景：

• 字符點擊檢測：見「CTFrame使用示例-3」例子
• 給某段字符繪制高亮和下劃線
• 定位某個字符：比如想在一段文本中的某個字符上方顯示彈窗，可以用這個API先定位該字符

14）CTLineEnumerateCaretOffsets

func CTLineEnumerateCaretOffsets(
    _ line: CTLine,
    _ block: @escaping (Double, CFIndex, Bool, UnsafeMutablePointer<Bool>) -> Void
)

遍歷一行中光標所有的有效位置。

• line
• block
  • Double：offset，相對于行的 x 軸偏移
  • CFIndex：與此光標位置相關的字符串索引
  • Bool：true 表示光標位于字符的前邊（在 LTR 中即左側），false 表示光標位于字符的后邊（在 LTR 中即右側）；在 BiDi 中需要特殊同一個字符可能會回調兩次（比如 BiDi 邊界的地方），需要用這個值區分前后
  • UnsafeMutablePointer：stop 指針，賦值為 true 會停止遍歷

使用場景：

• 繪制光標：富文本選區或者文本編輯器中，要繪制光標時，可以先通過 CTLineGetStringIndexForPosition 獲取字符索引，再通過這個函數或者 CTLineGetOffsetForStringIndex 獲取光標偏移
• 實現光標的左右鍵移動：可以用這個API將所有的光標位置存儲到數組，并按offset排序，當用戶按下右箭頭 -> 時，可以找到當前光標index，將index + 1即是下一個光標位置

3.3.1 CTLine使用示例

除了上面例子，再舉一個：

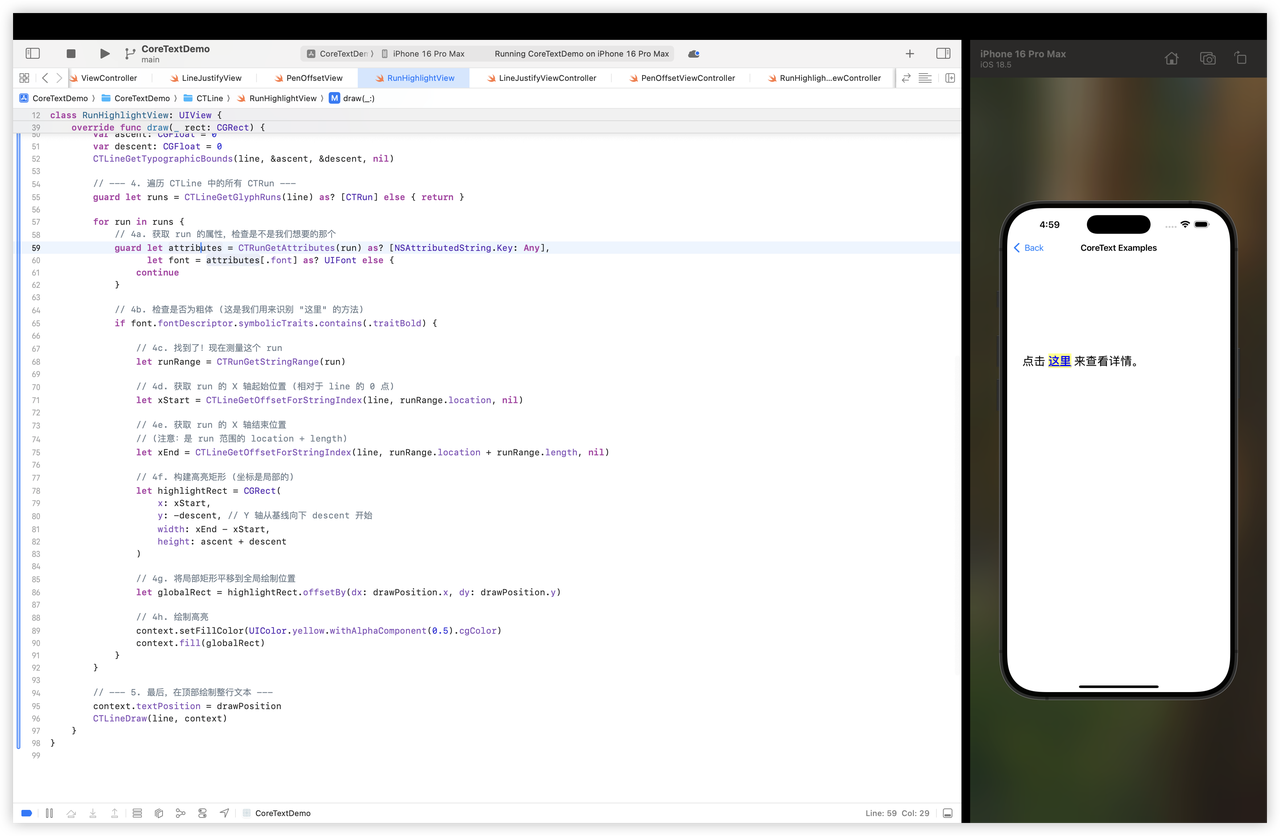

1）高亮特定字符

3.4 CTRun

CTRun相關API比較基礎，這里主要介紹常用的。

1）CTLineGetGlyphRuns

func CTLineGetGlyphRuns(_ line: CTLine) -> CFArray

獲取CTRun的唯一方式。

2）CTRunGetAttributes

func CTRunGetAttributes(_ run: CTRun) -> CFDictionary

獲取CTRun的屬性；比如想知道這個CTRun是不是粗體，是不是鏈接，是不是目標Run等，都可以通過這個API。

示例：

guard let attributes = CTRunGetAttributes(run) as? [NSAttributedString.Key: Any] else { continue }
// 現在你可以檢查屬性
if let color = attributes[.foregroundColor] as? UIColor {
    // ...
}
if let font = attributes[.font] as? UIFont {
    // ...
}
if let link = attributes[NSAttributedString.Key("my_custom_link_key")] {
    // 這就是那個可點擊的 run！
}

3）CTRunGetStringRange

func CTRunGetStringRange(_ run: CTRun) -> CFRange

獲取CTRun對應于原始屬性字符串的哪個范圍。

4）CTRunGetTypographicBounds

func CTRunGetTypographicBounds(
    _ run: CTRun,
    _ range: CFRange,
    _ ascent: UnsafeMutablePointer<CGFloat>?,
    _ descent: UnsafeMutablePointer<CGFloat>?,
    _ leading: UnsafeMutablePointer<CGFloat>?
) -> Double

獲取CTRun的度量信息，同上面許多API一樣，當 range.length 為0時表示直到CTRun文本末尾。

5）CTRunGetPositions

func CTRunGetPositions(
    _ run: CTRun,
    _ range: CFRange,
    _ buffer: UnsafeMutablePointer<CGPoint>
)

獲取CTRun中每一個字形的位置，注意這里的位置是相對于CTLine原點的。

6）CTRunDelegate

CTRunDelegate允許為屬性字符串中的一段文本提供自定義布局測量信息，一般用于在文本中插入圖片、自定義View等非文本元素。

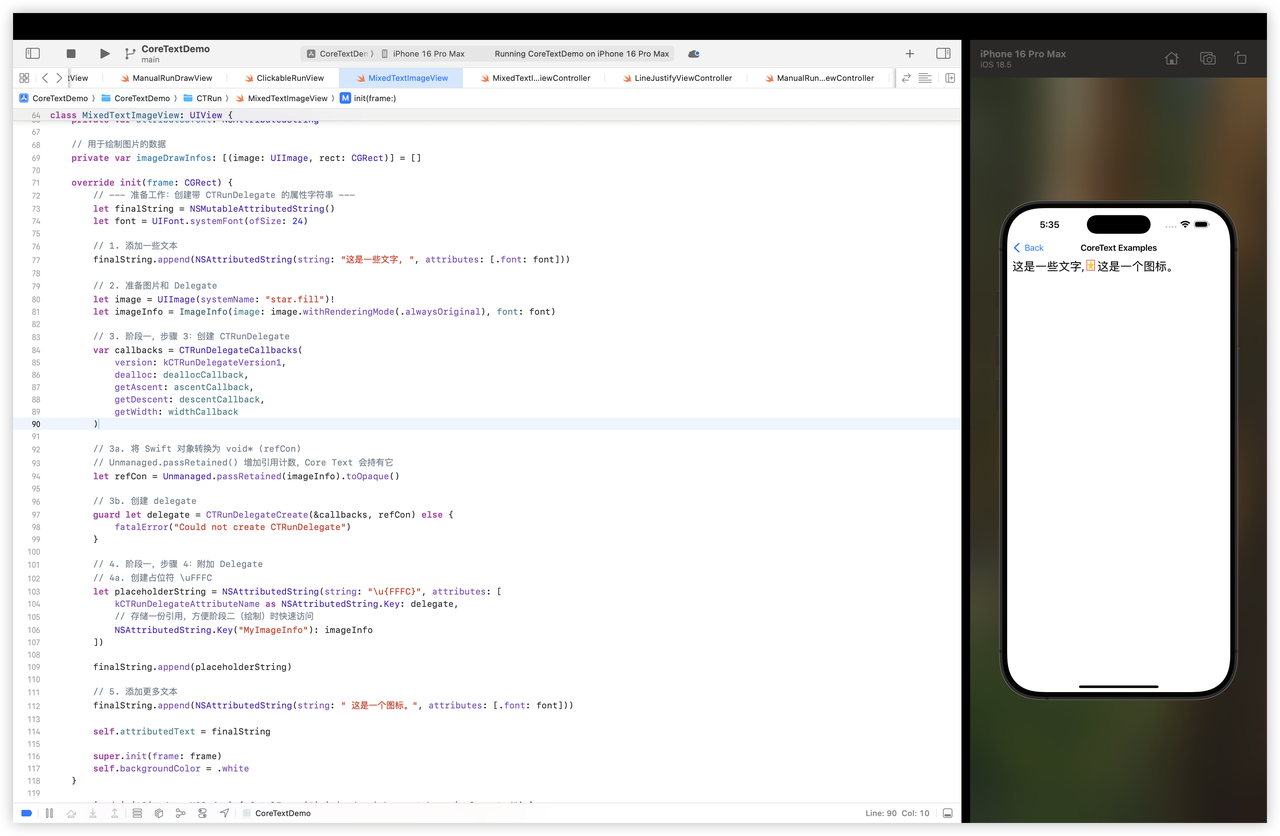

比如在文本中間插入圖片：

3.4.1 CTRun使用示例

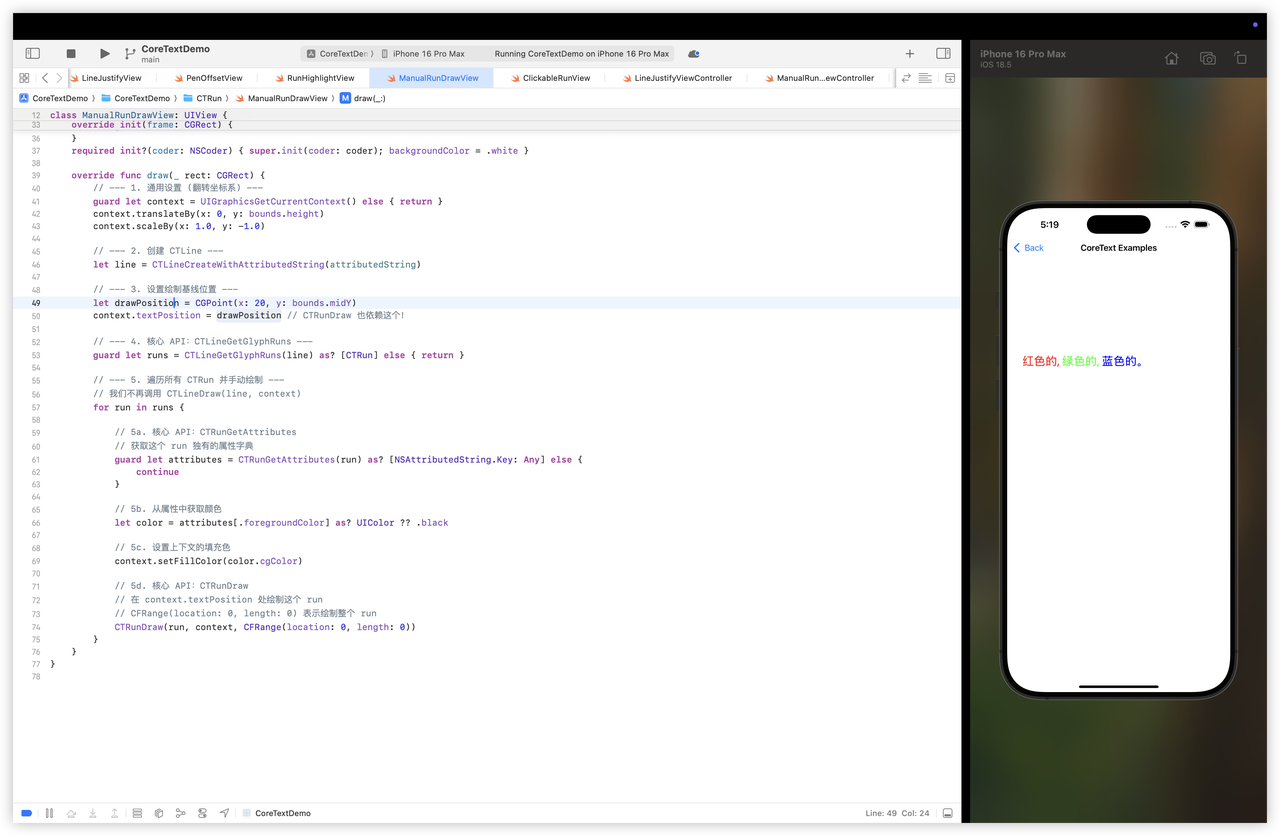

1）基礎繪制

2）鏈接點擊識別

3.5 CTTypesetter

CTFramesetter會自動處理換行，當我們想手動控制換行時，可以用CTTypesetter。

1）CTTypesetterSuggestLineBreak

func CTTypesetterSuggestLineBreak(
    _ typesetter: CTTypesetter,
    _ startIndex: CFIndex,
    _ width: Double
) -> CFIndex

按單詞（word）換行。

如下示例，輸出：Try word 和wrapping

let attrStringWith = NSAttributedString(string: "Try word wrapping", attributes: [.font: UIFont.systemFont(ofSize: 18)])
let typesetter = CTTypesetterCreateWithAttributedString(attributedString)
let totalLength = attributedString.length // UTF-16 長度
var startIndex = 0
var lineCount = 1

while startIndex < totalLength {
    let charCount = CTTypesetterSuggestLineBreak(typesetter, startIndex, 100)
    // 如果返回 0，意味著一個字符都放不下（或已結束）
    if charCount == 0 {
        if startIndex < totalLength {
            print("Line \(lineCount): (Error) 無法放下剩余字符。")
        }
        break
    }
    // 獲取這一行的子字符串
    let range = NSRange(location: startIndex, length: charCount)
    let lineString = (attributedString.string as NSString).substring(with: range)
    print("Line \(lineCount): '\(lineString)' (UTF-16 字符數: \(charCount))")
    // 更新下一次循環的起始索引
    startIndex += charCount
    lineCount += 1
}

2）CTTypesetterSuggestClusterBreak

func CTTypesetterSuggestClusterBreak(
    _ typesetter: CTTypesetter,
    _ startIndex: CFIndex,
    _ width: Double
) -> CFIndex

按字符（char）換行。

如下示例，輸出：Try word wr和apping

let attrStringWith = NSAttributedString(string: "Try word wrapping", attributes: [.font: UIFont.systemFont(ofSize: 18)])
let typesetter = CTTypesetterCreateWithAttributedString(attributedString)
let totalLength = attributedString.length // UTF-16 長度
var startIndex = 0
var lineCount = 1

while startIndex < totalLength {
    let charCount = CTTypesetterSuggestClusterBreak(typesetter, startIndex, 100)
    // 如果返回 0，意味著一個字符都放不下（或已結束）
    if charCount == 0 {
        if startIndex < totalLength {
            print("Line \(lineCount): (Error) 無法放下剩余字符。")
        }
        break
    }
    // 獲取這一行的子字符串
    let range = NSRange(location: startIndex, length: charCount)
    let lineString = (attributedString.string as NSString).substring(with: range)
    print("Line \(lineCount): '\(lineString)' (UTF-16 字符數: \(charCount))")
    // 更新下一次循環的起始索引
    startIndex += charCount
    lineCount += 1
}

四、總結

以上是CoreText中常用的API及其場景代碼舉例，完整示例代碼可在公眾號「非專業程序員Ping」回復 “CoreText” 獲取。
